不用愁,连接器板对板、线对板、线对线这样区分很简单

日常生活中,如果某个家庭里有三胞胎,作为亲戚要区分起来是不是会头疼不已。在连接器中,也会有这样让人头疼的情形出现,比如板对板连接器、线对板连接器、线对线连接器就很容易让人搞混,光听名字就觉得头大。那么板对板、线对板、线对线这三款连接器要怎么区分呢?别头疼了,下面仁昊伟业科技工程师就来为您普及一下板对板连接器、线对板连接器、线对线连接器这三者的区别。

第一、板对板连接器:

板对板连接器英文名称叫(Board-to-board Connectors),是目前所有连接器产品类型中传输能力最强的连接器产品,目前板对板连接器主要的间距有0.4mm、0.5mm、 0.635mm、 0.8mm、 1.00m、 1.27mm。板对板连接器主要应用于电力系统、通信网络、金融制造、工业自动化、医疗设备、办公设备、智能家电、工防制造等行业。

第二、线对板连接器:

所谓的线对板连接器就是连接电线和电路板的连接器,连接器的功能主要在于传输电源及讯号,所以线对板连接器可以说是所有链接器的始祖,依各种用途和要求的不同,线对板的种类多不胜数,但在资讯业大多是以针脚腳的距离还有传输的电流和电压来作为区分。线对板连接器产品主要应用领域包括商用电子设备、家用电器和其它采用辅助电路的通用工商业领域。

第三、线对线连接器:

线对线连接器包括了线对线缆或者线缆对线缆的形式,其定义特征是两根单线个体或者是两条线缆中的对应导线相互永久性连接。该等永久性连接更多地常见于固定连接中线对线连接以及IDC连接。线对线连接器产品主要应用于汽车、通信、消费类电子、数据处理、工业机械等广大领域。

读完上文之后,您对于“板对板连接器、线对板连接器、线对线连接器三者的区别”应该有一个基本认识了吧,更多线板连接器的技术文章后续我们会继续整理发布在资讯频道上。如果您需要采购板对板、线对板、线对线连接器相关的产品,请直接拨打我们的热线电话:400-6263-698,专业工程师免费为您服务。仁昊伟业科技,成立于2005年,有着十四年的技术沉淀,是集生产、研发、销售与一体的专业连接器厂商,产品品质可靠,售后体系完善,值得您的信赖。

本文来源:http://www.renhotec.cn/banduiban/17554/

给板对板连接器的测试做一个分析

板对板连接器测试要怎么做,您了解多少,在板对板连接器的生产制造过程中,有一个非常重要的环节,那便是板对板连接器的测试环节,下文中,仁昊伟业科技连接器工程师将重点为您介绍一下板对板连接器的测试分析,希望通过我们的介绍,您能对板对板连接器有一个更深入的认识。

1.由于板对板连接器工作时,电流在接触点处产生热量导致温升,因此一般认为工作温度应等于环境温度与接点温升之和,规定了板对板连接器在额定工作电流下容许的最高温升。

2.耐盐雾连接器在含有潮气和盐分的环境中工作时,其金属结构件、接触件表面处理层有可能产生电化腐蚀,都是会影响板对板连接器的物理使用和电气性能。

3.耐湿潮气的侵入会影响连接h绝缘性能,并锈蚀金属零件。恒定湿热试验条件为相对湿度90%~95%、温度+40±20℃,试验时间按产品规定,交变湿热试验则更严苛。

4.板对板连接器故障处理当板对板连接器出现断路故障时,可能是由于导线使用中折断,连接器接触不良,连接器端子松脱造成的。由于导线在中间断开的故障是很罕见的,大都是在连接器处断开,因此,检查时应着重仔细检查传感器和连接顺处的导线,是否有松脱和接触不良。

5.由接触不良而引起的板对板连接器断路故障,常是由于连接器端于锈蚀,外界脏污进入端子或连接插座,从而造成接触压力降低。此时,只要把板对板连接器拆下,再重新装插上,以改变它的连接状况,使其恢复正常接触即可。

以上就是仁昊伟业科技工程师对于“板对板连接器测试分析”的讲解,更多板对板连接器相关的内容,您可以上我们的资讯频道进行查阅。如果您需要采购板对板连接器相关的产品,请直接拨打我们的热线电话:400-6263-698,专业工程师免费为您服务。仁昊伟业科技,生产板对板连接器已经有十四年的经验,可以帮助客户快速解决板对板连接器生产制造中的各种难题,产品质量可靠,通过ISO认证,符合国际环保要求,一年质保,售后完善,值得信赖。

本文来源:http://www.renhotec.cn/banduiban/16566/

究竟板对板连接器测试检查需要注意什么

在生产板对板连接器产品时,大部分的厂家都会存在一个比较重要的环节,那便是板对板连接器的测试检查,合理的测试检查可以有效提升产品的优良率,因此这个环节绝对不能忽视。那么到底板对板连接器测试检查要注意哪些方面呢?下面仁昊伟业科技连接器工程师就来为您科普一下板对板连接器测试检查需要注意什么。

1.观察板对板连接器上加载的电压不要超过其额定电压的50%。

2.板对板连接器安装尺寸对于插装header,焊接到PCB上的焊接脚的长度要求露出PCB板的部分大于0.5mm。

3.于精密度较密的板对板连接器,在PCB空间允许的情况下尽量选用带定位销的型号,便于需要手工焊接时操作。

4.检查是否有防呆设计。

5.检查板对板连接器使用的材料是否含铅。

6.小体积的板对板连接器,接触压力小,使用与较低电流、电压的场合,建议使用镀金或镀银的连接器,避免膜层电阻产生影响信号。

7.注意观察板对板连接器配合后的高度,是否满足PCB周围元器件的焊接高度。配合高度一定要大于PCB周围元器件的焊接高度,并保证有一定的余量,保证不产生干涉,特别需要注意考虑PCB焊接后元件可能存在高度误差。

读完上文之后,您对于“板对板连接器测试检查需要注意什么”应该有个基本认识了,更多板对板连接器测试检查的文档,我们的工程师会继续整理,发布在官网资讯频道,届时您可以登录我们的官网进行查阅。如需采购板对板连接器相关的产品,直接拨打本司采购热线电话:400-6263-698,专业工程师为您服务。仁昊伟业科技,生产板对板连接器已经有十四年的经验,可以帮助客户快速解决板对板连接器生产制造中的各种难题,产品质量可靠,通过ISO认证,符合国际环保要求,一年质保,售后完善,值得信赖。

认识板对板连接器分类及特性

当问起板对板连接器时,您能想到什么,对于板对板连接器的知识您又有多少了解,仁昊伟业工程师指出,板对板连接器的基本概念是把不同的电路板连接在一起,它有着很多不同的种类,每个种类都有着自己的特性,下面仁昊伟业连接器工程师将重点为您科普一下板对板连接器分类及特性,希望通过我们的讲解,您能对板对板连接器的认识更进一步。

第一、排针排母/插针

排针和排母,也叫排插,是最便宜、最常见的连接方式。

应用场景:低端、大尺寸的智能设备,开发板、调试板等。

优点:便宜、方便,硬连接很稳固,过电流能力强、方便焊线和测试。

缺点:体积大,难弯曲,间距大,很难做上百pin的连接(太大了)。

第二、高端一些的板对板排插

比排针更密集,在紧凑型产品上用的很多。

应用场景:常规智能硬件产品上基本都有在用,使用非常广泛。

优点:pin数多、体积小,1厘米的长度能做40个脚(同样尺寸的排插只能做不到20个)。

缺点:价格贵、不能经常插拔、结构设计需要固定好。

第三、加厚型板对板连接器

板对板、板对线,能拆开,能合并,能插在排针上。

使用场景:开发板、测试板,体积大且固定不动的设备(如电脑机箱接线)

优点:便宜,常见,搭配排针使用,非常便于连接和测量

缺点:体积大,不好固定,不适合量产场景。

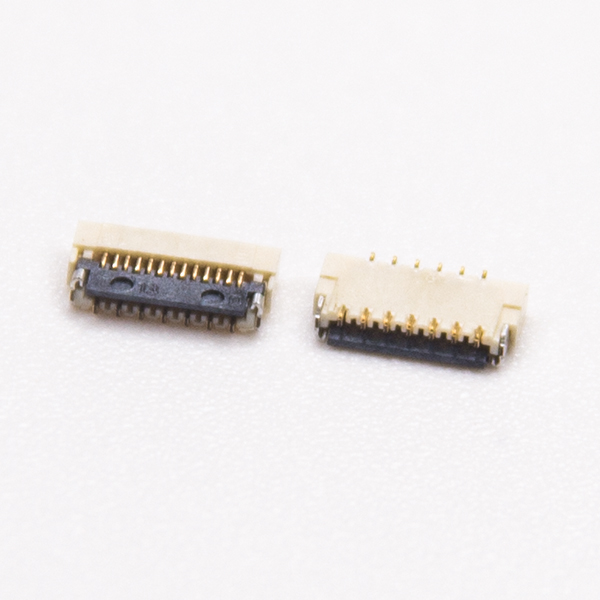

第四、FPC连接器插接/ZIF连接器

很多智能硬件设备,需要把信号从主板拉出来,FPC可弯折、体积小、形状多变,是个不二选择

使用场景:主板和副板的连接、主板和外设的连接、需要弯曲的线路、紧凑的产品空间。

优点:既紧凑又便宜。

读完上文之后,此刻的你对于板对板连接器分类及特性应该不在陌生了,更多板对板相关的专业知识文档,可以关注仁昊伟业的资讯频道,每天我们都会整理一些连接器相关的技术文档免费分享给用户查阅。如需采购板对板连接器相关的产品,请直接拨打我们的热线电话:400-6263-698,专业工程师为您服务额。

仁昊伟业科技是深圳地区专业的板对板连接器厂家,有着丰富的板对板系列生产经验,可帮助用户快速解决各种板对板产品生产设计的难题,在仁昊官网下单,不用为售后问题担忧,产品均是通过了ISO认证的,符合国际环保要求,承诺每一位用户免费质保,并且接受定制,还在犹豫什么,快来下单吧。

板对板连接器哪个厂家好[高清配图]

仁昊板对板连接器采购热线:400-6263-698,下单后即可生产,交期可控,欢迎来电!网站正在改版,导航上板对板连接器系列产品还未来得及展示,需要的用户可直接电话咨询。

作为一名连接器行业的从业人员,在自己的工作经历中,肯定会遇到过板对板连接器的采购。那么,您还记得当初您采购板对板连接器时,是怎么选择与之对应的供应商的吗,您在心中给了自己哪些标尺呢?下面仁昊伟业科技就来为大家分析一下板对板连接器供应商如何选择的问题,希望通过我们的介绍,您可以找到适合自己的板对板连接器生产厂家。

其实,采购板对板连接器相关产品,并有那么难,选对好可靠的厂家,问题将变得十分简单。在这里,希望您可以来了解仁昊伟业科技有限公司。本公司在板对板连接器的生产制造方面有着十四年的生产经验,在行业内绝对算得上是一家非常老牌的板对板连接器生产厂家了,我们所生产的板对板连接器产品远销海内外四十多个国家和地区,深受广大用户的信赖,是用户们可以放心选择的好厂商。

选择仁昊,您等于选对了好的品质,仁昊所有板对板连接器产品均是通过了ISO认证的,并且按照国际环保的要求进行生产,质量可靠,使用寿命持久,并且每一款产品均承诺用户朋友们一年内免费享受质保,解决广大用户的售后困扰。如需采购板对板连接器,立即拨打我们的热线电话:400-6263-698,专业工程师辅助您的板对板采购工作顺利进行。

文中的板对板连接器配图均由仁昊运营团队独家拍摄,仅供用户查阅,还请各大同行勿抄袭用作商业用途,谢谢配合。最后,衷心祝愿每一位用户都能找到适合自己板对板连接器供应商。
