BNC接口视频输出里面走的什么协议

问题描述：

比如这个bnc接口视频输出设备，BNC中走的是H.264协议的信号吗，要为它同摄像头间配置光电转换设备，如何配置呀?要什么样的才能够对接呀?

仁昊一答：

你这个BNC接口输入和输出是通常说的Q9头，传输基带视频信号用的。监控用设备单个BNC口是传输的是模拟复合信号，录像机把模拟视频信号用H.264编码压缩成CIF(352X288)或D1(PAL 720X576或NTSC 720X480)的视频文件保存在硬盘里。

用户追问：

摄像头出来的是BNC口，是模拟信号吗?在摄像头同录像机间加光电转换设备延长传输距离可以吗，需要购买什么种类的光电转换设备?比如下面这个设备，“16路视频+1路双向数据+100M以太网光端机”如何理解。传输光端机 澳视 ASV8F01EWT/R 16路视频+1路双向数据+100M以太网光端机 带网管功能(20km)。

仁昊追答：

目前监控用的摄像头出来的都是模拟信号，可以用75欧 -3或-5的视频电缆。超过200米还可以加视频放大器。但不宜超过2个。一般摄像头远端距离控制中心超过800米以上才会考虑使用光端机来传输。“16路视频+1路双向数据+100M以太网光端机”的意思就是该光端机可以连接16个摄像头，将16路模拟视频信号数字化，通过复用在一芯光纤上传输。同时，还能传输一路双向控制数据(如232或485控制信号控制云台等设备)，100M以太网接口通过光纤远程连接局域网很有用。带网管功能的光端机就是可以网线连接进行光端机的配置。

通过上述一问一答的形式，相信您对于BNC接口视频输出里面走的什么协议已经弄清楚了，如果您还有更多关于BNC接口视频输出方面的问题，可以阅读bnc接口的其他文章。深圳仁昊伟业科技有限公司，专业的bnc接口生产厂家，经验丰富，ISO质量，一年内质保服务，售后强大，交货及时，采购BNC系列产品，选择深圳仁昊伟业科技有限公司不会错。

本文来源：http://www.renhotec.cn/bncask/2884/

热门产品：防水连接器

BNC接口与AV接口的差别有多大您是否清楚?BNC接口与AV接口都可应用于视频领域，但是很多读者对于二者的差别却并不清楚，为了让大家更好的认识BNC接口与AV接口的差别，仁昊电子工程师，特别整理如下资料，帮助大家认识两者的不同。

AV接口又称(RCA),是指目前一些车载GPS设备，通过自身携带的音、视频端子，连接AV线路将自身的数据图像声音等，输出到其它显示及视听设备上，如外接显示器或耳机等，接口主要有AV复合端子，S-VIDEO端子，耳机接口等。它可以算是TV的改进型接口，外观方面有了很大不同。分为3条线，分别为：音频接口(红色与白色线，组成左右声道)和视频接口(黄色)。

由于AV输出仍然是将亮度与色度混合的视频信号，所以依旧需要显示设备进行亮度和色彩分离，并且解码才能成像。这样的做法必然对画质会造成损失，所以AV接口的画质依然不能让人满意。在连接方面非常的简单，只需将3种颜色的AV线与电视端的3种颜色的接口对应连接即可。

总体来说，AV接口把视频和音频进行了分离传输，从而避免了音频和视频的互相干扰。但是由于在视频传输上还需要把亮度和色度进行解码显示，所以视频传输还是存在损失的，所以目前的高清视频播放基本都放弃了AV接口。

第二、关于BNC接口的概念、原理、用途等内容的介绍

BNC(基本网络卡)接口是10Base2的接头，即同轴细缆接头。可以隔绝视频输入信号，使信号相互间干扰减少，且信号带宽要比普通15针的D型接口大，可达到更佳的信号响应效果。这种接口的网卡对应用于用细同轴电缆为传输介质的以太网或令牌网中，目前这种接口类型的网卡较少见，主要因为用细同轴电缆作为传输介质的网络就比较少。现在多用于安防行业监视器传输视频信号和有线电视室内墙壁接口。只有17英寸以上显示器中的部分新产品才具备这种接口。它的视频信号输入线分别由R、G、B以及水平扫描、垂直扫描五条线构成，这种接头能够把视频中三基色的输入讯号分开，使它们相互独立，这样可最大限度避免造成干扰，从而使视频输入特性得到改善。也因为如此，BNC方式一直是专业级显示器的特色之一。

经过上文的解答，您对于BNC接口与AV接口之间的差别应该有一定的认识了。希望各位用户，能够将这些知识运用到实践当中，在合适的地方选择合适的产品，更加便利我们的需求。如果您有BNC接头接口等射频产品的采购需求，请直接拨打我们的电话： 0769-81100186。

采购BNC接头，选择专业的厂家仁昊伟业!我们有丰富的BNC接口生产经验，技术纯熟，可以轻松攻克各种BNC接口生产设计遇到的难题，并且接受个性化定制服务，是广大用户的放心选择。ISO认证，一年质保，让你无忧采购。

热门产品：防水连接器

听惯了BNC接头、BNC接口、BNC连接器，如果此时问您什么是BNC插头，你会不会觉得有些懵逼。下面深圳市仁昊伟业科技有限公司的电子工程师，将会为您介绍一些BNC插头方面的知识，让您对BNC产品有一个更深的了解。

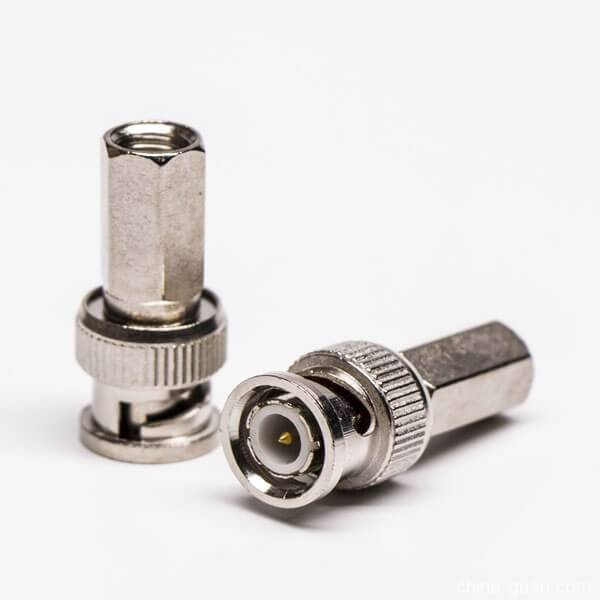

在行业内，BNC插头也被人叫做Q9头，它是一种标准型的同轴电缆连接器，主要用于视频监控和网络工程的范围，用以实现从设备到电缆或从电缆到设备之间的抗干扰连接。

视频监控所用BNC头特性阻抗为75欧姆，网络电缆所用BNC头特性阻抗为50欧姆。目前，网络电缆的使用已经越来越被双绞线和光纤所取代，所以BNC头绝大部分是用于视频监控领域。同轴电缆两端通过BNC接头连接T型BNC头，通过T型BNC头连接网卡，用同轴电缆组网需在同轴电缆两端制作BNC接头.

BNC连接器包括： BNC-T型头，用于连接计算机网卡和网络中的缆线;BNC桶型连接器，用于把两条细缆连接成一条更长的缆线;

BNC转接头BNC缆线连接器，用于焊接或拧接在缆线的端部;BNC终端器，用于防止信号到达电缆断口后反射回来产生干扰。终端器是一种特殊的连接器，他内部有一个精心选择的匹配网络电缆特性的电阻。

阅读完上述内容之后，您对于BNC插头知识应该有个基本认识了，若您还有更多关于BNC插头方面的问题，需要咨询，请直接发送邮件给我们的工程师，我们会第一时间给您答复。深圳市仁昊伟业科技有限公司，多年BNC插头生产经验，ISO认证，按照ROSH标准生产，达到国际环保要求，一年内享受质保服务，广大客户可以放心采购。

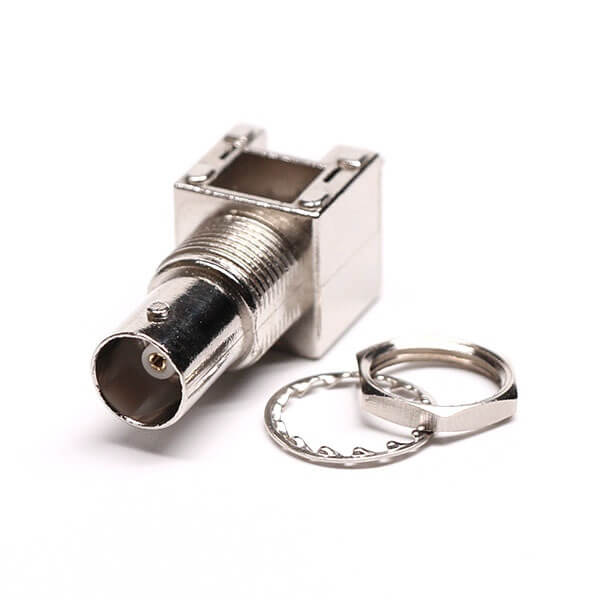

深圳仁昊伟业技术知识分享课堂，今日课题为——bnc接头有公母吗?这是很多客户在采购中，可能会问自己的问题。那么，到底bnc接头有没有公母呢，下面深圳仁昊伟业的工程师就为你详细解答一下BNC接头是否存在公母的问题。

通俗点讲：公头也就是指突出的插头，母头也就是指凹进去的插头。像咱们电视机那样样子的插头就叫公头，像插座那样凹进去的插头就叫母头。关于bnc公母接头的特性阻抗：75Ω 频率范围：0~2GHz，接触电阻：内导体 ≤2.0mΩ ;外电阻 ≤0.2mΩ，绝缘电阻：≥5000MΩ，介质耐压：1500V，电压驻波比：≤1.3，连接器耐久性：500次产品材料及涂覆。

读完上述内容之后，您对于BNC接头是否存在公母，以及公母如何区分，应该了然于心了。如果您有bnc接头采购定制方面的需求，请直接拨打我们的电话：0769-81100186，多年的BNC接头生产经验，产品通过ISO认证，免费打样，一年内享受质保服务。

最近，网上有部分客户咨询这样的问题——线转BNC接头接线是怎样接?对于这样的问题，不知道您了解多少，在下文中，仁昊伟业电子工程师将会介绍网线转BNC接头接线的相关内容，让部分客户不再为这个问题而感到困惑。

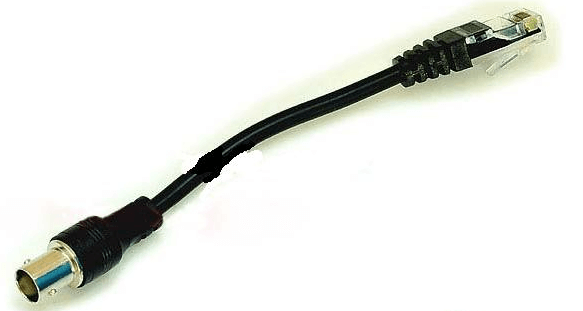

有些卖测试仪的有一种线一头是网线接头另一头是BNC接头，可直接插网络测试仪测线，那么这样的网线转BNC接头接线是怎么接的呢?

读完上述内容之后，您对于“网线转BNC接头接线是怎样接”应该没有什么困惑了，希望您弄懂网线转BNC接头接线接法之后，能够更好的应对自己的采购工作。如果您有BNC接头等射频连接器产品的采购需求，请直接登录我们的官网，选购BNC系列产品。

仁昊伟业科技，专业生产研发各种BNC系列产品，包含了连接器、线材、转接头等，多年的BNC接头生产经验，ISO认证品质，并享受一年内质保服务，客户朋友可以放心采购。厂家直供，真材实料，交货及时，口碑卓越!
