防水rj45网络滤波器的作用你清楚吗

您对于rj45网络滤波器的作用可有所了解,下文中,仁昊伟业工程师将会从专业的角度,为您详细介绍一下rj45滤波器的作用是什么,让您对于rj45网络滤波器有一个更深刻的认识。仁昊伟业所生产的rj45连接器均通过ISO认证,符合国际环保要求,并且承诺每一位客户一年内免费质保,解除您的后顾之忧。



  网络滤波器的功能就是允许某一部分频率的信号顺利的通过,而另外一部分频率的信号则受到较大的抑制,它实质上是一个选频电路。滤波器中,把信号能够通过的频率范围,称为通频带或通带;反之,信号受到很大衰减或完全被抑制的频率范围称为阻带;通带和阻带之间的分界频率称为截止频率;理想滤波器在通带内的电压增益为常数,在阻带内的电压增益为零;实际滤波器的通带和阻带之间存在一定频率范围的过渡带。



  网络变压器具体有T1/E1隔离变压器;ISDN/ADSL接口变压器;VDSL高通/低通滤波器模块、接口变压器;T3/E3、SDH、64KBPS接口变压器;10/100BASE、 1000BASE-TX网络滤波器;RJ45集成变压器;还可根据客户需要设计专用变压器。 产品主要应用于:高性能数字交换机;SDH/ATM传输设备;ISDN、ADSL、VDSL、POE受电设备综合业务数字设备;FILT光纤环路设备;以太网交换机等等。



  读到这里,您对于“rj45网络滤波器的作用是什么”应该有一定的认识了。更多关于rj45网络滤波器方面的技术文档,官网上会陆续发布。如需采购或定制rj45防水连接器相关产品,可拨打我们的采购热线:0769-81100186 ,专业工程人员辅助您的采购工作。

本文来源:http://www.renhotec.cn/

RJ45连接器绿灯和黄灯各代表了什么

对于元器件行业的从业人员来说,对于rj45端口一定不会觉得陌生,不知道你们关注rj45端口没有,在rj45端口上有一个绿灯和黄灯,你知道这个绿灯和黄灯各代表什么意思吗?下面仁昊伟业工程师将会为您详细介绍一下关于rj45端口上绿灯和黄灯的相关知识。

各网卡、各交换机等网络设备都不一样,一般来讲:绿灯分为亮或不亮(代表网络速度),黄灯分为闪烁或不闪烁(代表是否有数据收发)

绿灯:长亮 代表100M; 不亮 代表10M

黄灯:长亮 代表无数据收发; 闪烁 代表有数据收发

阅读完上述内容之后,您对于rj45端口绿灯和黄灯各代表的意思应该有所了解了。更多关于rj45端口方面的技术文档,我们会陆续在官网上进行更新,欢迎你定期上来阅读。如果您需要采购定制rj45连接器相关产品,请直接拨打我们的电话:0769-81100186 ,专业工程人员辅助您的采购工作。

了解仁昊伟业rj45防水连接器系列产品,请点击链接http://www.renhotec.cn/products/rj45-connector/进入查看,详细的rj45产品规格属性、高清图纸等信息,一一为您奉上。仁昊伟业所生产的rj45连接器以及其他射频连接器产品均通过ISO认证,符合国际环保要求,并且承诺每一位客户一年内免费质保,解除您的后顾之忧。

防水RJ45连接器类型大概分为哪些

防水RJ45连接器类型大概分为哪些?如今的日常中,我们最常用的一种rj连接器便是rj45接口,那么您对于rj45接口的类型了解多少呢,下文中,仁昊射频厂商工程师将会为你介绍一下关于rj45接口类型方面的知识,让您对rj45连接器可以有一个更深入的认识。

大部分的RJ连接器都是RJ45连接器,用于ethernet连接,8P8C,可以连接4对双绞线,12mm宽,比RJ11系列要宽一些。RJ45连接器有时也用于电话或RS232连接,也有人用来传VGA视频信号。

通用电话连接器属于RJ11的一种,最开始的时候是美国某公司开发的一种接插件的通用名称,原名为WExW,外形为6针,WE6W使用全部6个触点,而WE2W只使用中间两针,后来成为rj系列连接器中的一种。

RJ11和RJ14、RJ25为同一系列,尺寸相同,都是9.5mm宽,只是触点数量不同。RJ11只有中间一对触点,可以连接一对线,表示为6P2C (six position, two conductor);RJ14使用中间4个触点,可以连接2对线,表示为6P4C;RJ5使用全部6个触点,可以连接3对线,表示为6P6C。

有时也可以用这种连接器提供低压小功率的电源(AC或DC),常用PIN2和PIN5(黑线和黄线)。一般使用rj11作为此9.5mm系列的统称,分别使用RJ11-6P2C、RJ11-6P4C和RJ11-6P6C区别触点数量。电话中还使用一种连接器,用于连接话机和手柄,称为4P4C(也有人称作rj22 ,并与rj9、rj10组成一个系列),有4个触点,7.5mm宽,比rj11尺小。

还有一种8P8C连接器称为RJ61,用于连接双绞线对。因为这种线序中第3、4对双绞线中的两线相距较远,会引起较大的串扰,不适合Ethernet这种高频信号的传输。还有一种RJ48连接器,也是8P8C,可用于连接4对T1数据链路,每对线可传输时分复用的23个话路。

阅读完上述内容之后,您对于RJ45接口的类型应该有一定的了解了,更多rj45接口专业知识,我们的官网上会陆续整理更新。如果您有rj45接口的采购定制需求,可以直接拨打我们的电话:0769-81100186。仁昊伟业,专业rj45防水连接器生产厂家,十三年连接器生产制造经验,值得您的信赖。

rj45接口定义一文讲透

rj45接口主要用于数据传输,生活中,最为常见的应用属于网卡接口。下文中,仁昊伟业工程师为了整理了rj45接口定义的相关内容,较为全面讲解了rj45接口各种定义,读了此文,基本上可以让你秒懂rj45的接线方法。

RJ45是各种不同接头的一种类型(例如:RJ11也是接头的一种类型,不过它是电话上用的);RJ45头跟据线的排序不同的法有两种,一种是橙白、橙、绿白、蓝、蓝白、绿、棕白、棕;另一种是绿白、绿、橙白、蓝、蓝白、橙、棕白、棕;因此使用RJ45接头的线也有两种即:直通线、交插线。



  10 100base tx RJ45接口是常用的以太网接口,支持10兆和100兆自适应的网络连接速度,

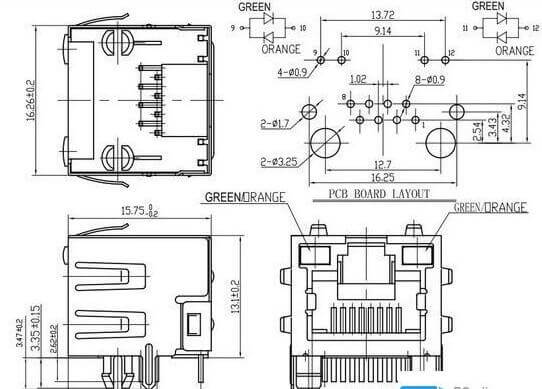

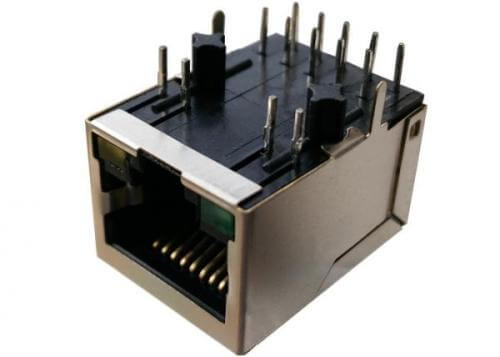

网卡上以及 Hub 上接口的外观为 8 芯母 插座 ,如图:

RJ45接口pc端的, 网线 为 8 芯公 插头

10 100base tx RJ45接口引脚定义如下

RJ45接口引脚定义

PinNameDescription

1TX+Tranceive Data+ (发信号+)

2TX-Tranceive Data- (发信号-)

3RX+Receive Data+ (收信号+)

4n/cNot con nec ted (空脚)

5n/cNot connected (空脚)

6RX-Receive Data- (收信号-)

7n/cNot connected (空脚)

8n/cNot connected (空脚)

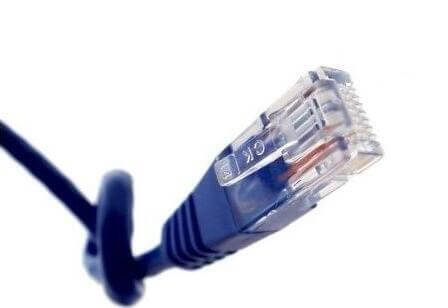

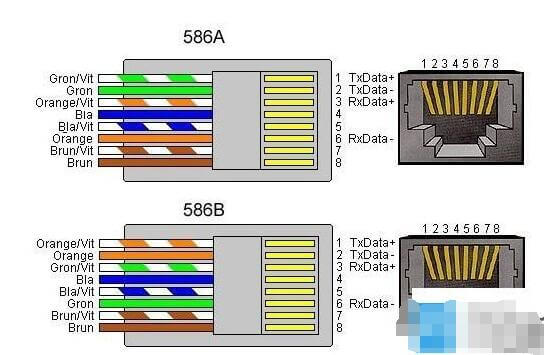

  RJ45 型网线插头又称 水晶 头,共有八芯做成,广泛应用于局域网和 ADSL 宽带上网用户的网络设备间网线(称作 五类线 或双绞线)的连接。在具体应用时,RJ45 型插头和网线有两种连接方法(线序),分别称作 T568A 线序和 T568B 线序。

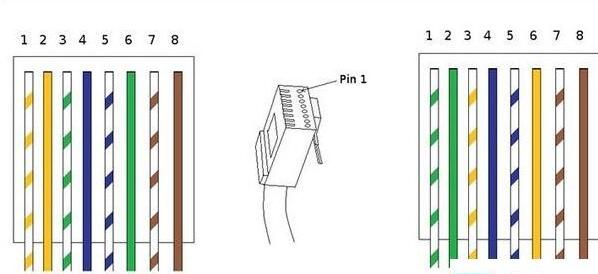

RJ45 型网线插头引脚号的识别方法是:手拿插头,有 8 个小镀金片的一端向上,有网线装入的矩形大口的一端向下,同时将没有细长塑料卡销的那个面对着你的眼睛,从左边第一个小镀金片开始依次是第1 脚、第2 脚、…、第8 脚。

T568A 线序的适用范围

这种接法用于网络设备需要交叉互连的场合,所谓交叉是指网线的一端和另一端与 RJ45 网线插头的接法不同,一端按 T568A 线序接,另一端按 T568B 线序接,即有几根网线在另一端是先做了交叉才接到 RJ45 插头上去的,适用的连接场合有:

1. 电脑←—→电脑,称对等网连接,即两台电脑之间只通过一条网线连接就可以互相传递数据;

2. 集线器←—→集线器;

3. 交换机 ←—→交换机。

RJ45 型网线插头各脚与网线颜色标志的对应关系是:

插头脚号网线颜色

1————绿白

2————绿

3————橙白

4————蓝

5————蓝白

6————橙

7————棕白

8————棕



  T568B 线序的适用范围

一、直连线互连

网线的两端均按 T568B 接

1. 电脑←—→ADSL 猫

2. ADSL猫←—→ADSL 路由器的 WAN 口

3. 电脑←—→ADSL 路由器的 LAN 口

4. 电脑←—→集线器或交换机

二、交叉互连

网线的一端按 T568B 接,另一端按 T568A 接

1. 电脑←—→电脑,即对等网连接

2. 集线器←—→集线器

3. 交换机←—→交换机

RJ45 型网线插头各脚与网线颜色标志的对应关系是:

插头脚号网线颜色

1————橙白

2————橙

3————绿白

4————蓝

5————蓝白

6————绿

7————棕白

8————棕



  阅读完上述内容之后,您对于rj45接口定义应该有一个基本认识了,更多rj45接口的相关内容,我们会在官网rj45知识频道陆续更新。如果您有rj45产品的采购定制需求,可以上仁昊伟业的rj45连接器产品频道,http://www.renhotec.cn/products/rj45-connector/了解一下我们的产品详情,查看一下是否有符合您要求的rj45连接器。

仁昊伟业,有着十三年的电子连接器生产经验,rj45连接器相关产品,均通过了ISO认证,每一款rj45产品都来自仁昊人的精心制造,符合国际环保要求,工艺考究,您可放心采购。我们的热线电话:0769-81100186,欢迎前来咨询。

防水RJ45连接器的组成部分是什么有人知道吗

rj45连接器是连接器中较为高频使用的一款产品,因此,了解一些rj45连接器的知识是十分必要的。您知道rj45连接器的组成部分是什么吗,关于rj45连接器组成部分的问题,仁昊伟业在下文中将会为您讲解。如需采购rj45接口、接头等产品,可点击进入仁昊伟业rj45产品展示频道:http://www.renhotec.cn/products/rj45-connector/,查看产品具体详情。

RJ45连接器的组成部分是什么?rj45连接器属于布线系统中信息插座连接器的一类,此款连接器由插头(接头、水晶头)和插座(模块)共同组成。RJ是Registered Jack的缩写,意思是“注册的插座”。在FCC(美国联邦通信委员会标准和规章)中RJ是描述公用电信网络的接口,计算机网络的RJ45是标准8位模块化接口的俗称。

RJ45连接器的组成部分是什么?RJ45由插头和插座组成,这两种元器件组成的连接器连接于导线之间,以实现导线的电气连续性。RJ45模块的核心是模块化插孔。

镀金的导线或插座孔可维持与模块化的插座弹片间稳定而可靠的电器连接。由于弹片与插孔间的摩擦作用,电接触随着插头的插入而得到进一步加强。插孔主体设计采用整体锁定机制,这样当模块化插头插入时,插头和插孔的界面外可产生最大的拉拔强度。RJ45模块上的接线模块通过“U”形接线槽来连接双绞线,锁定弹片可以在面板等信息出口装置上固定RJ45模块。

经过上文的介绍,您对于rj45防水连接器的组成部分,应该有一个基本认识了。更多关于rj45连接器的技术文档,我们会陆续整理发布在官网上,您可以关注并及时阅读。仁昊伟业,是国内知名的rj45连接器制造商,有自己独立的连接器生产基地,十三年的rj45系列产品以及射频连接器生产设计经验,可快速解决连接器生产环节的各个问题。

本文来源:http://www.renhotec.cn/rj45baike/3166/

带poe功能的rj45连接器你知道多少

rj45连接器,对于经常采购连接器的人员来说,一定不会觉得陌生,但若是问你poe功能rj45连接器,怕是听说过的人就不多了。为了让大家更好的了解rj45连接器的poe功能,仁昊伟业为您整理以下资料。

POE的工作原理的透过(局域网)网络线提供ACCESS POINT(无线接取点)工作所需原之电源。并不需要单独连接电源线缆的全新供电方式,许多企业已开始应用POE来降低组建无线区域网络的成本,因为采用POE技术可以大量节省购买及安装大量电源插座及电源线之巨额开销与繁杂线路,并确保供电来源的可靠度。此外POE还可以让IP电话用户在平时电力来源中断时继续使用电话的功能,真正达到停电不停话的目标。

POE的工作原理是让DC电源利用CAT5连接线中未使用到的线路传递电能,本身同时具备资料传输介面与电源线等两种角色。如果远端AP采用POE的话,将可让系统架构更为简单,也大大减少线缆用量,更加容易维护,更加方便,更能降低成本。而且POE的本身稳定性与安全性兼具,也具有远端监控功能,不需要转接器,无论是110V或是220V电压的电源都可以通用。

有rj45连接器采购需求,找仁昊伟业,点击此链接 http://www.renhotec.cn/products/rj45-connector/ ,进入rj45产品展示频道,可以查看各种rj45连接器规格、图纸等具体信息,我们的电话:0769-81100186。仁昊伟业,所有rj45连接器产品,均通过ISO产品认证,承诺一年质保,您可以放心采购!

本文来源:http://www.renhotec.cn/rj45baike/3154/

仁昊告诉RJ45连接器的三大性能

采购rj45连接器,上仁昊伟业,专业的rj45连接器生产厂商,ISO质量认证,承诺一年质保,交期及时,可放心采购。rj45连接器产品展示地址:http://www.renhotec.cn/products/rj45-connector/,点击即可查看各种rj45连接器产品规格、图纸等信息。

rj45连接器三大性能是什么?对于经常采购rj45连接器的人来说,应该了解一下这方面的知识,这将有利于自己今后的采购工作更加高效。一般而言,rj45连接器的基本性能主要分为机械性能、电器性能、环境性能,下面仁昊伟业为您详细介绍一下。

1.机械性能 就连接功能而言,插拔力是重要地机械性能。

插拔力分为插入力和拔出力(拔出力亦称 分离力),两者的要求是不同的。在有关标准中有最大插入力和最小分离力规定,这表明,从使用 角度来看,插入力要小(从而有低插入力 LIF 和 无插入力 ZIF 的结构),而分离力若太小,则会影 响接触的可靠性。 另一个重要的机械性能是连接器的机械寿命。机械寿命实际上是一种耐久性(durability)指标,在 国标 GB5095 中把它叫作机械操作。它是以一次插入和一次拔出为一个循环,以在规定的插拔循环后连接器能否正常完成其连接功能(如接触电阻值)作为评判依据。 连接器的插拔力和机械寿命与接触件结构(正压力大小)接触部位镀层质量(滑动摩擦系数)以及接 触件排列尺寸精度(对准度)有关。

2.电气性能 连接器的主要电气性能包括接触电阻、绝缘电阻和抗电强度。

① 接触电阻高质量的电连接器应当具有低而稳定的接触电阻。连接器的接触电阻从几毫欧到数十毫 欧不等。

② 绝缘电阻 衡量电连接器接触件之间和接触件与外壳之间绝缘性能的指标,其数量级为数百兆欧至数千兆欧不等。

③ 抗电强度 或称耐电压、介质耐压,是表征连接器接触件之间或接触件与外壳之间耐受额定试验电 压的能力。

④ 其它电气性能。 电磁干扰泄漏衰减是评价连接器的电磁干扰屏蔽效果,电磁干扰泄漏衰减是评价连接器的电磁干扰屏蔽效果,一般在 100MHz~10GHz 频率范围内测试。 对射频同轴连接器而言,还有特性阻抗、插入损耗、反射系数、电压驻波比(VSWR)等电气指标。由 于数字技术的发展,为了连接和传输高速数字脉冲信 号,出现了一类新型的连接器即高速信号连接 器,相应地,在电气性能方面,除特性阻抗外,还出现了一些新的电气指标,如串扰(crosstalk), 传输延 迟(delay)、时滞(skew)等。 3.环境性能 常见的环境性能包括耐温、耐湿、耐盐雾、振动和冲击等。

3.环境性能 常见的环境性能包括耐温、耐湿、耐盐雾、振动和冲击等。

① 耐温 目前连接器的最高工作温度为 200℃(少数高温特种连接器除外),最低温度为-65℃。由于 连接器工作时,电流在接触点处产生热量,导致温升,因此一般认 为工作温度应等于环境温度与接 点温升之和。在某些规范中,明确规定了连接器在额定工作电流下容许的最高温升。

② 耐湿潮气的侵入会影响连接 h 绝缘性能,并锈蚀金属零件。恒定湿热试验条件为相对湿度 90%~95% (依据产品规范,可达98%)、温度+40±20℃,试验时间按产品规定,最少为 96 小时。交变湿 热试验则更严苛。

③ 耐盐雾 连接器在含有潮气和盐分的环境中工作时,其金属结构件、接触件表面处理层有可能产生电化腐蚀,影响连接器的物理和电气性能。为了评价电连接器耐受这种环境 的能力,规定了盐雾试 验。它是将连接器悬挂在温度受控的试验箱内,用规定浓度的氯化钠溶液用压缩空气喷出,形成盐雾大气,其暴露时间由产品规范规定,至少 为 48 小时。

④ 振动和冲击耐振动和冲击是电连接器的重要性能,在特殊的应用环境中如航空和航天、铁路和公 路运输中尤为重要,它是检验电连接器机械结构的坚固性和电接触可靠性的重要 指标。在有关的试验方法中都有明确的规定。冲击试验中应规定峰值加速度、持续时间和冲击脉冲波形,以及电气连续 性中断的时间。

⑤ 其它环境性能根据使用要求,电连接器的其它环境性能还有密封性(空气泄漏、液体压力)、液 体浸渍(对特定液体的耐恶习化能力)、低气压等。

读完上述内容之后,您对于rj45连接器的三大基本性能应该有个基本认识了,更多关于RJ45连接器的相关知识,您可以向我们发送邮件进行咨询。仁昊伟业,拥有十三年的rj45连接器生产经验,可快速解决rj45连接器生产设计方面的难题,您可以放心与我们合作。仁昊采购电话:0769-81100186。

快来看看rj45连接器与rj11的连接器区别在哪里

最近我们公司有一个RJ45连接器的订单,在和客户、工厂的沟通中我们发现大家似乎对RJ45和RJ11这两者之间的区别不是很清楚。这也导致了沟通过程中出现了一些小问题,浪费了很多时间。所以在订单完成后小编就收集了关于RJ45与RJ11的相关资料,并结合销售、生产中遇到的问题未大家详细整理这篇文章来介绍RJ45连接器与RJ11连接器的区别。

RJ45接口通常用于数据传输,最常见的应用为网卡接口。使用RJ45接头的线有两种即:直通线、交叉线。常见的RJ45接口有两类:用于以太网网卡、路由器以太网接口等的DTE类型,还有用于交换机等的DCE类型。

RJ11接口和RJ45接口很类似,但只有4根针脚(RJ45为8根)。在计算机系统中,RJ11主要用来联接modem调制解调器。RJ11通常指的是6个位置(6针)模块化的插孔或插头。这种接插件没有国际化的标准并且在通用综合布线标准中提及。而且,这个名称往往也用于4针版本的模块化接插件,从而引起混乱。

RJ45 和RJ11区别 不同的标准,不同的尺寸 (RJ11有6P6C\6P4C\4P4C\4P2C,其中C代表水晶头的金针数;RJ45有8P8C) 由于两者的尺寸不同(RJ11为4或6针,RJ45为8针连接器件),显然RJ45插头不能插入RJ11插孔。反过来却在物理上是可行的(RJ11插头比RJ45插孔小),由此让人误以为两者应该或者能够协同工作。实际上不是这样。强烈建议不要将RJ11插头用于RJ45插孔。

以上就是小编对“RJ45与RJ11的区别”这个问题的解答,希望阅读完这篇文章您能有所收获,今后遇到相关的问题也能很好的解决。在今后防水连接器采购生产工作中我们也会不断总结所遇到的问题,整理编辑成文章发布在网站上,让大家有所参考。大家有碰到的问题也可以发送邮件到我们的邮箱,我们一定会及时的为您解答。

本文来源:http://www.renhotec.cn/rj45baike/3044/

带您领略RJ45防水连接器的魅力

作为一名合格的采购人员,首先要对产品有一个清楚的了解,才能做好这份工作。然而有一些产品资料分散,资料内容的正确性也需要详细辨认。这无疑给我们的采购工作增加了难度。我们仁昊伟业在电子元器件行业具有13年的生产经验,我们的工程师经验丰富,对产品十分熟悉。这次小编就请工程结合他多年来的生产制作经验为大家总结了RJ45防水连接器的资料。

RJ45连接器通常用于数据传输,最常见的应用为网卡接口。 RJ45是各种不同接头的一种类型;RJ45头根据线的排序不同的法有两种,一种是橙白、橙、绿白、蓝、蓝白、绿、棕白、棕;另一种是绿白、绿、橙白、蓝、蓝白、橙、棕白、棕;因此使用RJ45接头的线也有两种即:直通线、交叉线。

10 100base tx RJ45连接器是常用的以太网接口,支持10兆和100兆自适应的网络连接速度,常见的RJ45接口有两类:用于以太网网卡、路由器以太网接口等的DTE类型,还有用于交换机等的DCE类型。 DTE我们可以称做“数据终端设备”,DCE我们可以称做“数据通信设备”。从某种意义来说,DTE设备称为“主动通信设备”,DCE设备称为“被动通信设备”。当两个类型一样的设备使用RJ45接口连接通信时,必须使用交叉线连接。

RJ45型网线插头又称水晶头,共有八芯做成,广泛应用于局域网和 ADSL 宽带上网用户的网络设备间网线(称作五类线或双绞线)的连接。

以上就是我们的工程师为大家整理的关于RJ45防水连接器的介绍,相信阅读完这篇文章,您对RJ45连接器更加了解了。如果大家还想阅读更多的产品介绍文章,欢迎给我们发邮件、留言。我们会整理出相应的产品介绍文章供大家参考,最后祝大家的采购工作能顺利进行。

本文来源:http://www.renhotec.cn/rj45baike/3035/

一起了解下什么是RJ45接口

什么是rj45接口,在下文中,仁昊伟业工程师将会为您介绍一些关于rj45接口这方面的内容,让客户朋友们可以更好的认识rj45这一款产品。当然,在阅读的过程中,您有关于rj45产品的相关疑问,可以向我们发送邮件咨询,我们会第一时间给您进行回复。

在行业里,RJ45通常指的是由IEC (60)603-7标准化,使用由国际性的接插件标准定义的8个位置(8针)的模块化插孔或者插头,故RJ45接口又名8j水晶头或水晶头,水晶头为公头。

关于rj45接口的应用领域,目前RJ45网络接口被广泛应用于局域网和 ADSL 宽带上网用户的网络设备间网线(称作五类线或双绞线)的连接。

而RJ45插座、RJ45连接器、RJ45网口、RJ45母座,即德索的相关产品,指的是RJ45接插件中的母座,主要应用于以太网网卡、路由器、交换机、机顶盒、安监摄像机等设备。本公司的rj45接口系列产品目前已经通过了ISO产品认证,符合国际环保要求,质量可靠,并且承诺一年内质保服务。

若您有采购rj45连接器产品的需求,可立即拨打我们的电话:0769-81100186。仁昊伟业有十三年的射频连接器生产研发经验,可以熟练解决各种连接器产品生产设计的难题,工厂直接生产,无需排单,交货及时。

本文来源:http://www.renhotec.cn/rj45baike/3012/
