SMA同轴接头和同轴电缆馈电不同之处在哪儿

谈起sma同轴接头,您了解多少,下文中仁昊伟业科技工程师主要为您介绍sma同轴接头和同轴电缆馈电之间不同的那些地方,让您可以对sma同轴接头和同轴电缆馈电有更深入的认识。仁昊伟业科技,在sma接头的生产制造方面,有着较为丰富的经验,至今已有十三年历史,在我们的网站您可以查看到多种不同的sma接头产品,每一款都有着自己的特色,有需求的朋友可以上我们的sma连接器产品展示专题:http://www.renhotec.cn/products/rf-connector/sma-connector/

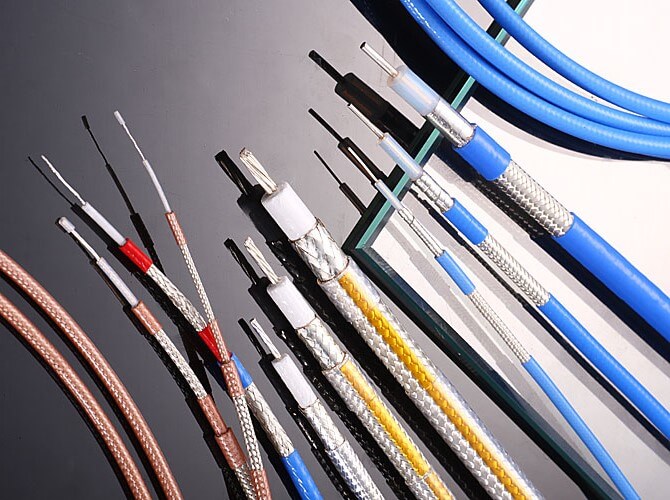

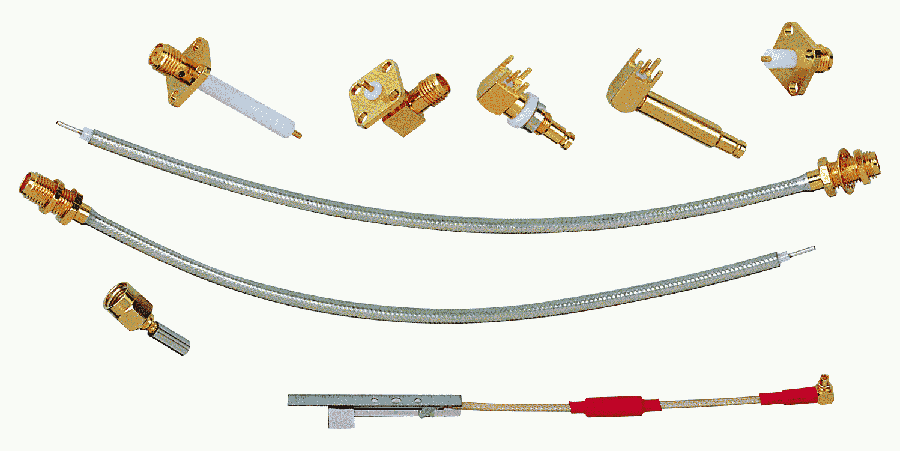

sma同轴接头和同轴电缆馈电不同之处究竟在哪里?二者都是一种具有特殊结构的同轴电缆,泄露电缆在其外导体上沿长度方向周期性地开有一定形状的槽孔,所以又称为开槽电缆。在通信领域,主要用于较长距离的覆盖,用于替代天线 同轴电缆的外壳是屏蔽的,用来对信号进行传输。

1、两者的执行标准不同,也就是电气参数不同,简单点同规格的SYWV电缆的衰减相对较小。

2、电缆结构尺寸不同。由于SYWV电缆的绝缘介质是发泡结构,相对介电常数较小,因此两种电缆的内导体尺寸不同。

3、生产工艺不同。一般SYWV电缆采用物理发泡(低端产品采用化学发泡)。

4、至于说,外导体的形式采用铜、铝镁合金、铜包铝等等,都是根据需要做得,可以做成一样的。

5、应用场合及使用性能有所差异,SYV电缆一般用于焊接内导体接头(焊接性能好点),短距离传输,该电缆简单,有挤出设备都可以做。

6、电缆的特性阻抗(50欧姆/75欧姆)根据用户的要求,都可以做到。

阅读完上述内容之后,您对于“SMA同轴接头和同轴电缆馈电不同之处在哪儿”应该有一个基本认识了,更多关于sma同轴接头的内容,我们的工程师会陆续整理并上传至我们的官网资讯频道,感兴趣的用户可以上我们的资讯频道进行查阅。仁昊伟业科技,承诺每一位sma接头采购者,所有sma系列产品一年内均享受免费质保的服务,让您放心采购。

热销产品:防水连接器 | bnc连接器 | sma连接器 |

本文来源:http://www.renhotec.cn/

说说RF射频连接器(热点关注)

谈起RF连接器,相信大家不会陌生,在连接器领域中,射频产品十分常见。今天,仁昊小编整理了一些关于rf射频连接器的知识,供您了解。文章会介绍到常见的同轴连接器及主要性能对照表、常见同轴连接器的选择这两方面的问题,如果您看完之后,觉得意犹未尽,可以锁定我们的资讯频道,后续会整理更多关于射频系列的技术文档为您分享。

射频信号有自身的特点与属性,所以传输信号需要特别的媒介,而相应连接器也很特殊,这里主要介绍常见的射频同轴连接器(RF COAXIAL CONNECTOR),符合标准GB11316-89、IEC169、MIL-C-31012等标准。

一、常见的同轴连接器及主要性能对照表:

除上述连接器以外,还有MINI BNC、SL16、C3、CC4(1.0/2.3)、SMZ(BT-43)、MIM等连接器,但主要是一些公司的型号。

二、常见同轴连接器的选择:

BNC是卡口式,多用于低于4GHz的射频连接,广泛用于仪器仪表及计算机互联。

TNC是螺纹连接,尺寸等方面类似BNC,工作频率可达11GHz,螺纹式适合振动环境。

SMA是螺纹连接,应用最广泛,阻抗有50和75欧姆两种,50欧姆时配软电缆使用频率低于12.4Ghz,配半刚性电缆最高到26.5GHz。

SMB体积小于SMA,为插入自锁结构,用于快速连接,常用于数字通讯,是L9的换代品,50欧姆可到4GHz,75欧姆到2GHz。

SMC为螺纹连接,其他类似SMB,有更宽的频率范围,常用于工防或高振动环境。

N型连接器为螺纹式,以空气为绝缘材料,造价低,频率可达11GHz,常用于测试仪器上,有50和75欧姆两种。

MCX和MMCX连接器体积小,用于密集型连接。

BMA用于频率达18GHz的低功率微波系统的盲插连接。

每种连接器都有工防和商业标准,工防按MIL-C-39012制造,全铜零件、聚四氟乙烯绝缘、内外镀金,性能最可靠,但造价较高。

商业标准设计则使用廉价材料,如黄铜铸体、聚丙烯绝缘、银镀层等,可靠性就差一些。

连接器材料有黄铜、铍铜和不锈钢,中心导体一般镀金,保证低电阻和耐腐蚀。工防要求在SMA和SMB上镀金,在N、TNC及BNC上镀银,因为银易氧化,用户更喜欢镀镍。

绝缘材料有聚四氟乙烯、聚丙烯及韧化聚苯乙烯,其中聚四氟乙烯绝缘性能最好,但成本较高。

读完上文之后,您对于“RF连接器的性能及选择知识”应该有一个基本认识,如果您有更多关于射频连接器方面的问题,可以向仁昊运营团队发送邮件,我们会安排专业工程师第一时间解答您的疑惑。仁昊伟业科技是一家专业的电子连接器生产厂商,能快速解决各种连接器生产设计中的难题,如需采购相关射频连接器产品,请拨打我们的热线电话:400-6263-698,专人辅助您的采购工作。

仁昊伟业科技所生产的每一款射频连接器产品,均通过ISO认证,符合国际环保要求,广大顾客朋友可以放心的进行采购,我们的生产基地在广东省深圳市,用户下单之后,无需排单,我们可以第一时间完成产品交期,让客户不用为此进行漫长的等待。采购射频相关产品,选择仁昊伟业科技。

热销产品: | bnc连接器 | sma连接器 |

本文来源:http://www.renhotec.cn/

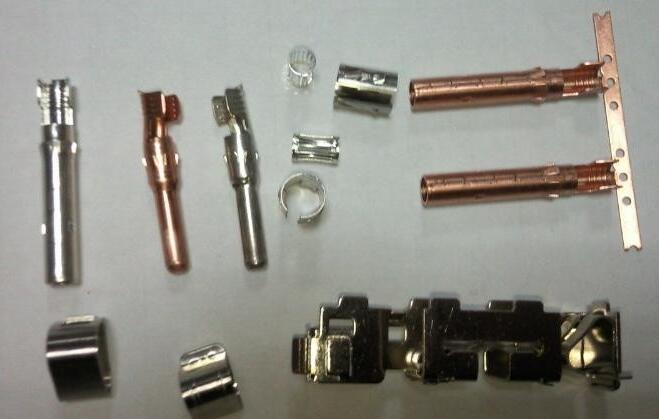

当遇到射频端子接触不良要如何检测呢

从业电子元器件行业的人员,对于射频端子应该并不会陌生。射频端子目前在市场上经常被用户用到,因此采购的几率也很高,但是射频端子在使用时会遇到接触不良的情况,那么您知道射频端子接触不良的检测方法有哪些吗?下面仁昊伟业工程师将为您介绍一下射频端子检测方面的知识,您可要认真阅读额!

一般而言,射频端子接触不良的检测主要有瞬断检测、单孔分离力检测、导通检测三种有效方法,具体如下:

第一、瞬断检测

有些接线端子是在动态振动环境下使用的。实验证明仅用检验静态接触电阻是否合格,并不能保证动态环境下使用接触可靠。因为,往往接触电阻合格的连接器在进行振动,冲击等模拟环境试验时仍出现瞬间断电现象,故对一些高可靠性要求的接线端子,最好能100%对其进行动态振动试验考核其接触可靠性。

第二、单孔分离力检测

单孔分离力是指插合状态的接触件由静止变为运动的分离力,用来表征插针和插孔正在接触。实验表明:单孔分离力过小,在受振动、冲击载荷时有可能造成信号瞬断。用测单孔分离力的方法检查接触可靠性比测接触电阻有效。检查发现单孔分离力超差的插孔,测量接触电阻往往仍合格。为此,生产厂除要研制开发新一代的柔性插合接触稳定可靠的接触件外,不应对用于重点型号采用自动插拔力试验机多点齐测,应对成品进行100%的逐点单孔分离力检查,防止因个别插孔松驰造成信号瞬断。

第三、导通检测

目前,一般大电流接线端子生产厂家产品验收试验无此项目,而用户装机后一般均需要进行导通检测。因此建议生产厂家对一些重点型号的产品应该增加100%的逐点导通检测。

关于射频端子接触不良的检测相关内容就介绍到这了,更多关于射频端子方面的技术文档后续工程师会在官网资讯频道继续更新。仁昊伟业,专业的射频端子生产厂商,已有多年的射频端子生产经验了,产品可是通过ISO认证的,品质方面完全不需要担心,就差您来下单了。我们有自己的工厂,交期方面完全可控,一对一贴心为您服务额。重点是,我们向每一位客户承诺一年内,所有射频端子系列产品均可享受免费质保的服务。

热销产品:防水连接器bnc连接器  |  sma连接器  |

本文来源:http://www.renhotec.cn/

防水SMA接头如何正确的安装

有谁知道sma接头的正确安装方法是什么,sma接头的正确安装,可以延长sma接头产品的使用寿命,降低维护成本,因此了解一些sma接头的安装方法十分必要。下面仁昊伟业电子工程师就来为您讲解一下如何正确的安装sma接头,您可以要看好了,步骤不可乱,六步走轻松完成。

SMA同轴线接头直式母头转N公头接RG174组装线材

1、电缆内芯焊接在内针上

2、再把冷压管和热缩管穿在电缆上

3、焊好内针的线缆从接头小的那一端穿过

4、将线缆屏蔽层抱住焊线孔

5、冷压管从电缆端往接头端推入,压进屏蔽层

6、用压线钳将冷压管压紧。

网友观点:外围的脚接地,中间的脚接模块的信号输入点,信号输入点你可以根据内置天线的焊点来判断,sma-kwe同轴电缆接头不是为PCB专用的,可以按照普通同轴电缆封装BNC标准库画法。

sma接头的正确安装方法是什么就介绍到这里了,更多sma接头方面的内容请阅读频道其他技术文档。SMA接头好产品,尽在仁昊伟业科技,快来与我们开展一次愉快的合作吧,让您的采购工作完美进行。多款sma接头系列优质产品,在我们官网上可以进行查询,快进去看看吧,不要犹豫了。每一款sma接头均通过ISO认证,符合国际上的环保要求,值得您的信赖。

本文来源:http://www.renhotec.cn/

SMA接头和3.5MM接头的兼容性知识讲解

SMA接头和3.5mm接头的兼容性知识您了解多少,下面仁昊连接器工程师便来为您分析一下SMA接头和3.5mm接头的兼容性的相关内容。若下文的介绍无法回答您心中的疑惑,可以拨打我们的热线电话,咨询sma接头专业工程师,让您不再困惑。

SMA(公)测试电缆和3.5 mm(母)校准件连接使用,这在物理层面上是可以实现的。不过,在测试配置中通常并不推荐这样做。

这种配置意味着,将SMA(公)测试端口电缆插入3.5 mm(母)接头时,3.5mm(母)接头准容易受到损害。SMA(阳)连接器对插脚深度和插脚伸出量的容差要求“比较松”。劣质SMA(公)连接器可能会损害3.5 mm(母)校准件。

反过来,用3.5mm的公去连接SMA的母是没有问题的。

而大家在做测试时,通常会用SMA公的电缆去连接3.5mm母的校准件。长期这样使用,是非常容易损坏校准件的。一般校准件的价格非常高,所以, 建议测试电缆用3.5mm公。

SMA接头好产品,尽在仁昊连接器,快来与我们开展一次愉快的合作吧,让您的采购工作完美进行。多款sma接头系列优质产品,在我们官网上可以进行查询,快进去看看吧,不要犹豫了。每一款sma接头均通过ISO认证,符合国际上的环保要求,值得您的信赖。

本文来源:http://www.renhotec.cn/

射频连接器的类型还有比这篇文章介绍得更详细的吗

在元器件的世界中,射频同轴连接器有着它的一方小天地,在这方天地里悠哉悠哉。如今我们的生活中,各个领域都能看到射频同轴连接器的影子,所以作为连接器业的从业人员,应当了解一些射频同轴连接器的类型方面的知识。下文中仁昊伟业科技工程师就为您整理了一下射频同轴连接器类型介绍,文章讲解十分细致具体,是一个可纳入您收藏夹的收藏版本,若是不收藏的话你就真的亏大了。

同轴连接器用于传输射频信号,其传输频率范围很宽,可达18GHz或更高,主要用于雷达、通信、数据传输及航空航天设备。同轴连接器的基本结构包括:中心导体(阳性或阴性的中心接触件);内导体外的介电材料,或称为绝缘体;最外面是外接触件,该部分起着如同轴电缆外屏蔽层一样的作用,即传输信号、作为屏蔽或电路的接地元件。射频同轴连接器可以分为很多种类,以下给大家归纳下比较常见的类型。

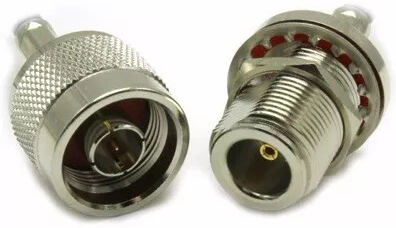

N型连接器

N型连接器(Type N connector),为螺纹连接,可旋转锁定。它是第一批能够用于传输微波频率信号的连接器之一,并于20世纪40年代由贝尔实验室的Paul Neill发明,并以Neill的首字母命名。N型接头支持的信号频率范围为0到11GHz,增强类型可以达到18GHz。特性阻抗有2种,50欧姆(广泛用于移动通信、无线数据、寻呼系统等)与75欧姆(主要用于有线电视系统)。

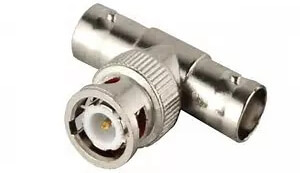

BNC连接器

BNC连接器也是经常看到的射频连接器之一,是一种小型的可以实现快速连接的卡口式连接器,BNC的全称是Bayonet Nut Connector(卡扣配合型连接器,这个名称形象地描述了这种接头外形),最初BNC的含义(Bayonet Neill–Concelman)其实是来自于2位发明者,Paul Neill与Carl Concelman的姓的首字母,Paul Neill同时也是N型连接器的发明者。BNC连接器广泛用于无线通信系统、电视、测试设备、其他射频电子设备中,早期的计算机网络也曾使用BNC连接器。BNC接头支持的信号频率范围为0到4GHz。特性阻抗有2种:50欧姆与75欧姆。

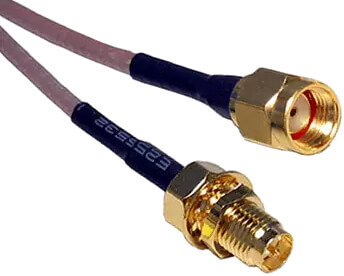

SMA连接器

SMA连接器是一种应用广泛的小型螺纹连接的同轴连接器,它具有频带宽、性能优、高可靠、寿命长的特点。SMA连接器适用于微波设备和数字通信系统的射频回路中连接射频电缆或微带线,在无线设备上常用于单板上的GPS时钟接口及基站射频模块的测试口。SMA的全称是SubMiniature version A,于20世纪60年代被发明。SMA接头支持的信号频率范围从直流到18GHz,部分类型可以最高支持到26.5GHz。特性阻抗是50欧姆。

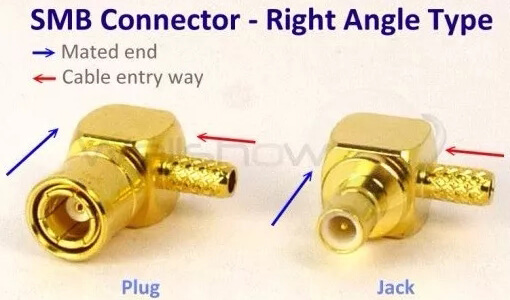

SMB连接器

SMB的全称是SubMiniature version B,是一种小型的推入锁紧式射频同轴连接器,具有体积小、重量轻、使用方便、电性能优良等特点,适用于无线电设备和电子仪器的高频回路中连接同轴电缆用。在无线设备上常用于基站侧E1传输电缆连接基站DDF小传输盒使用。SMB连接器发明于20世纪60年代,尺寸比SMA连接器更小。特性阻抗有2种:50欧姆与75欧姆。在直流到4GHz频率范围内拥有优秀的电气特性。SSMB是迷你版本的SMB连接器,可以支持到12.4GHz。

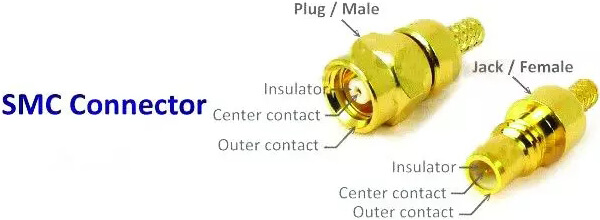

SMC连接器

SMC的全称是SubMiniature version C,也是1960年代发明的射频同轴连接器。它采用#10-32 UNF螺纹接口,在直流到10GHz范围内可以提供优秀的电气性能。SMC公头有外部螺纹,SMC母头上有配套螺母。特性阻抗有2种:50欧姆与75欧姆,它为小型同轴线缆及对于尺寸非常在意的印刷电路板提供了互联方式。

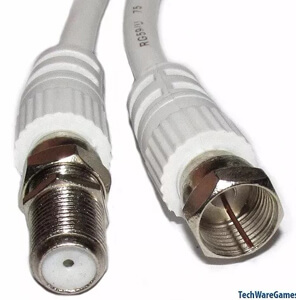

F型连接器

F型接头是大家日常生活中都会见到的射频连接器,广泛适用于有线电视、卫星电视、有线电视调制解调器与电视机的连接等领域。它可以用有阻抗匹配要求的场合,也可以用于非匹配的地方,其特点是螺纹连接、插合方便。性能稳定。F型接头是由Eric Winston于1950年代早期发明的,在1970年代的美国已经成为寻常可见的VHF电视天线的连接接头。F型接头的价格非常低廉,特性阻抗是75欧姆,最高频率一般可以支持到1GHz或2.4GHz。

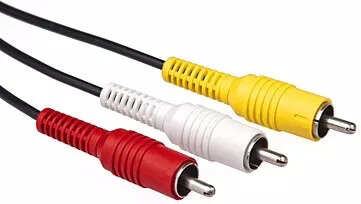

RCA连接器

RCA是Radio Corporation of American的缩写,因为RCA接头由这家公司在1940年代发明的。RCA俗称莲花插座,又叫AV端子、AV接口,几乎所有的电视机、影碟机类产品都有这个接口。它并不是专门为哪一种接口设计,既可以用在音频,又可以用在普通的视频信号。典型承载信号范围在0-100MHz。

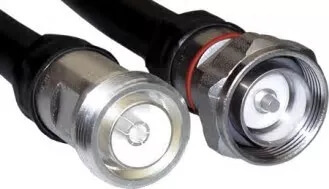

7/16 DIN连接器

DIN型(也叫7/16或L29)系列同轴连接器是一种较大型50欧姆阻抗的螺纹连接器,具有坚固稳定、低损耗、工作电压高等特点,且大部分具有防水结构,可用于户外作为中、高能量传输的连接器,广泛用于微波传输和移动通信系统中。常用于基站天馈线接头,天线接头等。DIN是德国标准化学会的缩写,是其制定的一系列的连接器标准。DIN接头和N型接头非常相似,DIN头直径大,约是N头直径的2倍。

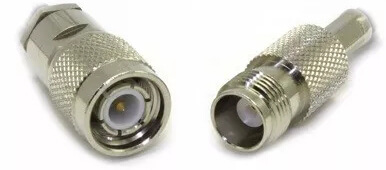

TNC连接器

TNC是Threaded Neill–Concelman的缩写,是不是看到Neill–Concelman有些眼熟,对了,TNC的NC与BNC的NC是一样的,也就是说拥有相同的发明人。TNC连接器是BNC连接器的一个变种,采用了螺纹连接方式。特性阻抗是50欧姆,最佳工作频率范围是0-11GHz。在微波频段,TNC接头比BNC接头性能更好。它具有抗振性强、可靠性高、机械和电气性能优良等特点,广泛地应用于无线电设备和电子仪器中连接射频同轴电缆。

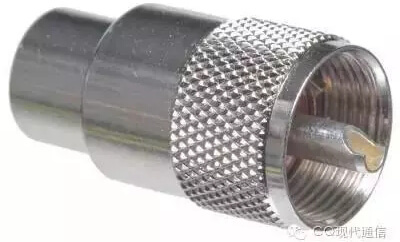

UHF连接器

这种接头拥有相当长的历史,在二战之前的时期该种接头便已经开始应用。其另一个名字“UHF连接器”来源于当时对UHF的定义(高于30MHz的频率即为UHF频率范围)。而现在对这种连接器的测试表明其特性主要适合100MHz左右及以下的频率使用。也就是现在通常所指的VHF频段。

这种连接器的最显著特点是插头中间的一根较粗的中心导体(约4mm粗)。而连接和固定则采用接头上的内螺纹与插座上的外螺纹相互咬合的方式。这种插头并没有防水能力,所以在室外架设时应特别小心对雨水等自然条件的影响。

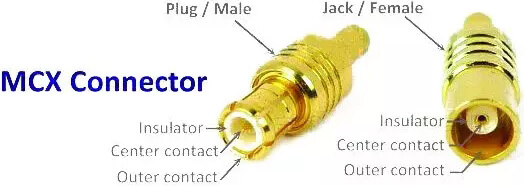

MCX连接器

MCX连接器发明于1980年代,它于SMB连接器拥有相同的内部触点及绝缘子尺寸,但比SMB的体积要小30%。MCX的全称是Mirco Coaxial。相关标准在欧洲CECC 22220规定。由于MCX连接器采用的是推入式连接方式,这就使得连接器的连接与分离非常迅速,缩短了连接器的安装时间。MCX连接器在频率达到6GHz 时仍然具有良好的电性能,还可以适配包括半刚电缆和软电缆等多种电缆,连接可靠,寿命长。

文章接近尾声,在这里仁昊伟业科技小编希望您可以收藏这篇文章,等到日后您可以打开再次进行浏览。一篇好的文章,您值得拥有。当然如果您射频同轴连接器产品的采购定制需求,可以上我们的产品频道查看相关的射频连接器产品。我们的每一款射频同轴系列产品均通过ISO认证,符合国际上的环保要求,并且承诺每一位客户一年内享受免费质保的服务。

本文来源:http://www.renhotec.cn/

超详细的射频连接器的类型型号,快来看!

在元器件的世界中,射频同轴连接器有着它的一方小天地,在这方天地里悠哉悠哉。如今我们的生活中,各个领域都能看到射频同轴连接器的影子,所以作为连接器业的从业人员,应当了解一些射频同轴连接器的类型方面的知识。下文中仁昊伟业电子工程师就为您整理了一下射频同轴连接器类型介绍,文章讲解十分细致具体,是一个可纳入您收藏夹的收藏版本,若是不收藏的话你就真的亏大了。

同轴连接器用于传输射频信号,其传输频率范围很宽,可达18GHz或更高,主要用于雷达、通信、数据传输及航空航天设备。同轴连接器的基本结构包括:中心导体(阳性或阴性的中心接触件);内导体外的介电材料,或称为绝缘体;最外面是外接触件,该部分起着如同轴电缆外屏蔽层一样的作用,即传输信号、作为屏蔽或电路的接地元件。射频同轴连接器可以分为很多种类,以下给大家归纳下比较常见的类型。

N型连接器

N型连接器(Type N connector),为螺纹连接,可旋转锁定。它是第一批能够用于传输微波频率信号的连接器之一,并于20世纪40年代由贝尔实验室的Paul Neill发明,并以Neill的首字母命名。N型接头支持的信号频率范围为0到11GHz,增强类型可以达到18GHz。特性阻抗有2种,50欧姆(广泛用于移动通信、无线数据、寻呼系统等)与75欧姆(主要用于有线电视系统)。

BNC连接器

BNC连接器也是经常看到的射频连接器之一,是一种小型的可以实现快速连接的卡口式连接器,BNC的全称是Bayonet Nut Connector(卡扣配合型连接器,这个名称形象地描述了这种接头外形),最初BNC的含义(Bayonet Neill–Concelman)其实是来自于2位发明者,Paul Neill与Carl Concelman的姓的首字母,Paul Neill同时也是N型连接器的发明者。BNC连接器广泛用于无线通信系统、电视、测试设备、其他射频电子设备中,早期的计算机网络也曾使用BNC连接器。BNC接头支持的信号频率范围为0到4GHz。特性阻抗有2种:50欧姆与75欧姆。

SMA连接器

SMA连接器是一种应用广泛的小型螺纹连接的同轴连接器,它具有频带宽、性能优、高可靠、寿命长的特点。SMA连接器适用于微波设备和数字通信系统的射频回路中连接射频电缆或微带线,在无线设备上常用于单板上的GPS时钟接口及基站射频模块的测试口。SMA的全称是SubMiniature version A,于20世纪60年代被发明。SMA接头支持的信号频率范围从直流到18GHz,部分类型可以最高支持到26.5GHz。特性阻抗是50欧姆。

SMB连接器

SMB的全称是SubMiniature version B,是一种小型的推入锁紧式射频同轴连接器,具有体积小、重量轻、使用方便、电性能优良等特点,适用于无线电设备和电子仪器的高频回路中连接同轴电缆用。在无线设备上常用于基站侧E1传输电缆连接基站DDF小传输盒使用。SMB连接器发明于20世纪60年代,尺寸比SMA连接器更小。特性阻抗有2种:50欧姆与75欧姆。在直流到4GHz频率范围内拥有优秀的电气特性。SSMB是迷你版本的SMB连接器,可以支持到12.4GHz。

SMC连接器

SMC的全称是SubMiniature version C,也是1960年代发明的射频同轴连接器。它采用#10-32 UNF螺纹接口,在直流到10GHz范围内可以提供优秀的电气性能。SMC公头有外部螺纹,SMC母头上有配套螺母。特性阻抗有2种:50欧姆与75欧姆,它为小型同轴线缆及对于尺寸非常在意的印刷电路板提供了互联方式。

F型连接器

F型接头是大家日常生活中都会见到的射频连接器,广泛适用于有线电视、卫星电视、有线电视调制解调器与电视机的连接等领域。它可以用有阻抗匹配要求的场合,也可以用于非匹配的地方,其特点是螺纹连接、插合方便。性能稳定。F型接头是由Eric Winston于1950年代早期发明的,在1970年代的美国已经成为寻常可见的VHF电视天线的连接接头。F型接头的价格非常低廉,特性阻抗是75欧姆,最高频率一般可以支持到1GHz或2.4GHz。

RCA连接器

RCA是Radio Corporation of American的缩写,因为RCA接头由这家公司在1940年代发明的。RCA俗称莲花插座,又叫AV端子、AV接口,几乎所有的电视机、影碟机类产品都有这个接口。它并不是专门为哪一种接口设计,既可以用在音频,又可以用在普通的视频信号。典型承载信号范围在0-100MHz。

7/16 DIN连接器

DIN型(也叫7/16或L29)系列同轴连接器是一种较大型50欧姆阻抗的螺纹连接器,具有坚固稳定、低损耗、工作电压高等特点,且大部分具有防水结构,可用于户外作为中、高能量传输的连接器,广泛用于微波传输和移动通信系统中。常用于基站天馈线接头,天线接头等。DIN是德国标准化学会的缩写,是其制定的一系列的连接器标准。DIN接头和N型接头非常相似,DIN头直径大,约是N头直径的2倍。

TNC连接器

TNC是Threaded Neill–Concelman的缩写,是不是看到Neill–Concelman有些眼熟,对了,TNC的NC与BNC的NC是一样的,也就是说拥有相同的发明人。TNC连接器是BNC连接器的一个变种,采用了螺纹连接方式。特性阻抗是50欧姆,最佳工作频率范围是0-11GHz。在微波频段,TNC接头比BNC接头性能更好。它具有抗振性强、可靠性高、机械和电气性能优良等特点,广泛地应用于无线电设备和电子仪器中连接射频同轴电缆。

UHF连接器

这种接头拥有相当长的历史,在二战之前的时期该种接头便已经开始应用。其另一个名字“UHF连接器”来源于当时对UHF的定义(高于30MHz的频率即为UHF频率范围)。而现在对这种连接器的测试表明其特性主要适合100MHz左右及以下的频率使用。也就是现在通常所指的VHF频段。

这种连接器的最显著特点是插头中间的一根较粗的中心导体(约4mm粗)。而连接和固定则采用接头上的内螺纹与插座上的外螺纹相互咬合的方式。这种插头并没有防水能力,所以在室外架设时应特别小心对雨水等自然条件的影响。

MCX连接器

MCX连接器发明于1980年代,它于SMB连接器拥有相同的内部触点及绝缘子尺寸,但比SMB的体积要小30%。MCX的全称是Mirco Coaxial。相关标准在欧洲CECC 22220规定。由于MCX连接器采用的是推入式连接方式,这就使得连接器的连接与分离非常迅速,缩短了连接器的安装时间。MCX连接器在频率达到6GHz 时仍然具有良好的电性能,还可以适配包括半刚电缆和软电缆等多种电缆,连接可靠,寿命长。

文章接近尾声,在这里仁昊伟业电子小编希望您可以收藏这篇文章,等到日后您可以打开再次进行浏览。一篇好的文章,您值得拥有。当然如果您射频同轴连接器产品的采购定制需求,可以上我们的产品频道查看相关的射频连接器产品。我们的每一款射频同轴系列产品均通过ISO认证,符合国际上的环保要求,并且承诺每一位客户一年内享受免费质保的服务。

本文来源:http://www.renhotec.cn/

浅析一下微型连接器的发展历程

连接器行业发展到今天,已经有着大大小小各种各样的分类,其中有一个类别是微型连接器,不知道您对于微型连接器了解多少,下面仁昊伟业科技电子工程师将会为您详细介绍一下微型连接器的一个发展历程,让您深入了解它的演变。

连接器之所以变得微型化,是由于工防电子设备的小型化发展起来的。在世界二次大战的时候,当时的美国在其工防设备中使用了中心距2.54mm的非密封矩形连接器,促进了连接器微型化的快速发展,而中心距2.54mm的连接器慢慢己属普通产品,在个别工防场合甚至已达0.381mm。那时,微型连接器的研制已具有相当高的水平。

新世纪,电子技术的变革突飞猛进,产品技术的更新换代步伐加快,各种便携式的电子产品热门了起来,这也极大的推动了微型连接器的发展,微型连接器的研制达到了一个崭新阶段。间距1.27mm的连接器技术基本上达到成熟。一般产品间距也已

达到了1.0mm、0.8mm水平。目前已出现了0.3mm的超微型FPC连接器产品。从整体来看,连接器的体积、重量也在大幅度下降。如Molex推出的用在1/0上超薄型890系列D-Sub插座所占空间比传统型号减少40%。法国厂家生产的B802型连接器产品重仅lg.

微型连接器的发展历程就介绍到这了,后续我们工程师会整理更多微型连接器的知识为大家分享。仁昊伟业科技,在连接器领域已有多年的经验,主推射频连接器的相关产品,每款产品均通过了ISO认证,承诺每一位用户一年质保,并且交期可控,如果您相关连接器采购需求,可以拨打我们的电话:400-6263-698。

本文来源:http://www.renhotec.cn/

知识科普:在高频段下带SMA接头的同轴矩形波导转换器的设计

这篇文章来自电子专业门户站点,仁昊工程师阅读完之后,觉得内容十分有意义,可以帮助用户们更好的了解sma接头设计方面的知识,故此转载至网站博客上,供本站用户查阅。希望读完此文之后,您能有所收益。

1 引言

在微波系统中,常使用到一种很普遍的部件,即由一种传输线变换到另一种传输线的过渡元件,称为波型转换器,也称为波型激励器。对波型转换器的要求是:(1)能激励出所需要的波型;(2)驻波系数尽量小。

为实现宽频带内良好的阻抗匹配,目前广泛使用的宽频带同轴—矩形波导转换器,主要有两种形式,探针式和脊波导过渡式。探针式,即将插入波导腔的同轴线内导体顶部连接上金属圆盘或球,以及在波导腔上设置若干调谐螺钉。脊波导过渡式,通过在波导中加脊片,组成阶梯阻抗变换器,使脊波导的输出阻抗接近同轴线的特性阻抗,以达到阻抗匹配的目的。

在这些技术中,为降低成本,采用SMA同轴连接器接头一般为标准产品,其介质、内外径都是确定的。这种结构带来两方面的问题:(1)SMA接头只能在单模工作在一定频率(18GHz)以下,在更高频率时SMA接头中的高次模将严重影响转换器的工作带宽,如果采用其它工作频率更高的标准接头,如K接头,其价格高出SMA接头许多,将大大提高成本;(2)转换器设计参数比较少,不易做到匹配。

2 探针型同轴—矩形波导转换器

相比于脊波导过渡式转换器,探针型转换器具有频带宽、易加工的优点,故本文只在针对这种形式的转换器做讨论。探针式同轴—波导转换器是将同轴线的内导体做成探针的形式从波导的宽边插入到波导腔中,在探针顶部加一圆盘或小球,波导一端口短路,另一端口输出。在波导腔内加若干调谐螺钉。

通过调整下列三个尺寸来达到同轴—矩形波导转换器在工作频带内有较好的匹配:(1)探针到短路端的距离i;(2)探针的长度f;(3)探针顶部圆盘的厚度h和直径g;(4)调谐螺钉的位置。

本文设计了一个从波导型号为BJ220的标准波导口到内外径为1.3mm和4.1mm的同轴线的探针型转接器。标准波导BJ220的工作频率为17.6—26.7GHz,其范围已经超过SMA接头的工作频率范围。通过软件仿真,其最优结果如图2所示。

图3 改进后的同轴—矩形波导转换器

表1给出了经优化后的同轴—矩形波导转换器的主要结构参数。

表1 转换器的结构参数

1.01mm探针的长度

h0.99mm圆盘的厚度

g2.31mm圆盘的直径

i3.15mm探针到短路端的距离

m3.31mm圆孔的厚度

c2.37mm圆孔的直径

其仿真曲线如图所示

图4 改进后SMA—BJ220转换器的仿真曲线

由图4的仿真曲线可以看出,在标准矩形波导BJ220工作的频带范围17.6—26.7GHz内,转接器的反射系数在-27dB以下,即驻波系数小于1.05。并且由于过渡圆孔的抑制作用,由高次模产生的谐振尖峰也被提高到35.6GHz,移出了转接器的工作频带。故通过这种改进,SMA接头认可运用于高于18GHz的场合。

由图5可见,经改进后的SMA—BJ220转换器的实际性能指标为:转换器反射系数在-15dB以下的工作频带被拓展到17.6—31.6GHz;在波导BJ220单模传输工作的频带范围17.6—26.7GHz内,其反射系数为-16dB以下;通过过渡圆孔的抑制作用,谐振尖峰被提高到了32.3GHz。在通带内的反射系数,仿真曲线和实际测量曲线存在一定差异,其主要原因在于该转换器体积只有24.3*22.4*22.4,加工时相对误差较大;以及在仿真过程中,并未考虑SMA接头自身在连接时的微波反射。

图6 改进后SMA—BJ220转换器的实测曲线

4 结论

本文介绍了我们在对从同轴线到矩形波导之间波型变换做的一些研究。同轴—矩形波导转换器目前已广泛应用于各个微波系统,每年的生产、需求量都很大。而通过本文所述技术,可以采用价格低廉的SMA接头来代替其他性能优越、价格昂贵的接头,从而有效的削减了生产成本。目前,我们正在进一步探讨这项新技术及其在大规模生产方面所面临的问题。本文所述技术都申请了专利保护。

文章来自网络,如有侵权,请联系我们及时删除,qq联系方式:1102292886。如果您有sma接头连接器采购定制方面的需求,可进入我们的产品频道,了解sma相关产品,仁昊每一款sma接头产品均通过了ISO认证,符合国际环保要求,并且承诺一年内免费质保,值得您的信赖。

SMA头功率容量知识一张图告诉你

您对于sma头功率容量知道多少,如果您想了解sma头的功率容量想相关知识,看完这篇稿子就应该差不多了。仁昊博客频道,每周有工程师固定更新一些专业文章,感兴趣的话可前往查阅,地址:http://www.renhotec.cn/news/。

同轴电缆/接头功率处理是一个复杂的课题,但它可以分解成两种现象。高峰值功率会导致电弧引起的故障,而高平均功率会导致由于热导致的故障。

射频接头的功率承受与尺寸和材料有关,一般不能直接计算。同一种接头,使用材料不同,功率承受也不一样。

一般来说,接头的功率承受随信号频率变高而降低。对同一频率的射频信号,尺寸大的接头的功率承受大。比如一般的SMA接头,在2GHz的功率承受约为500W,在18GHz下的功率承受不到100W。BMA和SMA差不多,N接头的功率承受约为SMA的3-4倍。以上所述功率承受指连续波功率。如入射功率为脉冲则功率承受还要高些。注意如果传输过程的匹配不好,驻波过大,则接头上承受的功率有可能大于入射功率。一般为安全起见,在接头上加载的功率不应超过其极限功率的1/2。

Peak power handling

This section was greatly improved for August 2017.

Power handling of air coax is a topic that is related to atmospheric breakdown.

Once breakdown occurs, a short circuit is provided across the coax, and Hell breaks loose.

Arcing is caused when the electric field E exceeds a critical value which we will denote Ed for electric field at discharge. In air, the critical field is about 1,000,000 volts/meter, in PTFE it is raised to about 100,000,000. These numbers are approximate, there’s no sense trying to be exact in calculating breakdown, just be sure you avoid it by an order of magnitude or more and you’ll have little to worry about.

The electric field of a coaxial transmission line varies as a function of position along the radial line from the outer conductor to the inner conductor (denoted “ρ” in the radial coordinate system). You’d have to use calculus to derive this, but we just looked it up in Pozar’s Microwave Engineering.

Here, “b” is D/2 and “a” is d/2, the radii of the outer and inner conductors. The peak E-field obviously occurs right at the surface of the center conductor. If this isn’t obvious to you, consider becoming a program manager!

Rearranging the equation for the maximum peak voltage when breakdown occurs,

For fixed “b”, the magic ratio of b/a for highest voltage handling turns out to be exactly “e”, or 2.718… you can prove this easily by taking the derivative of the above equation and setting it to zero (ewww, calculus!) Note that the magic b/a=e ratio for maximum voltage does not change when dielectric is introduced into the coax.

Now, let’s recall a shortcut equation for coax impedance… the “60” in the equation is a close approximation of η0 (the impedance of free space, ~377 ohms) divided by pi. The equation is accurate to at least three decimal places.

At the max voltage condition, ln(b/a)=ln(e)=1. Thus the impedance of air coax that can handle the highest voltage is 60 ohms and the impedance of any coax with any dielectric that can handle the most voltage is 60/SQRT(ER).

The peak power you can put into a coax under well-matched conditions (low VSWR) is calculated from the peak voltage it can withstand:

The 2 in the denominator is necessary because we were considering peak voltage, not RMS.

Plugging the Z0 equation into the Pmax equation yields:

Taking the derivative with respect to “a” and setting it to zero, yields a different magic ratio for maximum power: (b/a) for max power=e^0.5, as opposed to (b/a)=e^1 for maximum voltage. Using the maximum power b/a ratio, you will find that impedance for maximum power is 30/SQRT(ER). Thus, for air coax, Z0=30 ohms optimum for power. For PTFE-filled cables (ER=2.2), Z0 is 20.2 ohms for maximum power.

Now that we have the final equation for maximum peak power handling of coax, we are ready to do some analysis. Remember that this result is only true for a matched load. If you accidentally broke a connection to a high-power transmitter, you’d see a very high VSWR, in that case the peak voltage could double. If you need to consider this type of mishap, you want to further de-rate your power handling by 6 dB.

Now let’s look at some coax examples… how about the air dielectric 50-ohm connectors? The breakdown strength of air 3,300,000 volts/meter according to Wikipedia, but that is at “dry air” at standard temperature and pressure, between spherical electrodes. Let’s use 1,000,000 volts/meter.

How about PTFE-filled coax? The breakdown field strength of PTFE is about 10,000,000 volts per meter! So “049” cable (0.049 inches “D”, 0.015 inches “d”) can withstand 2260 volts and pass almost 50,000 watts peak. This seems to good to be true, doesn’t it? It is. The problem is that with voltage breakdown, the limitation of the weakest link in the chain is what you need to focus on. Your semi-rigid cable might be able to pass thousands of watts, but as soon as that signal crosses a path where the PTFE dielectric fill is interrupted by air, it will spark. At the end of the cable, where the connector is soldered on, there is surely going to be a gap in the dielectric. You need to revise the calculation for air dielectric, in which case you’ll see 256 volts is the maximum voltage, 358 watts is the maximum power into a good load, and 89 watts is the maximum into an unmatched load. Note that at this interface the coax presents 71 ohms impedance.

Before we move on to average power handling of coax, let’s look at power handing as a function of line impedance for air coax, which is part of the “coax compromise” that led to the fifty ohm standard. If you allow the center diameter freedom to move away from 50 ohms, you’ll see that maximum peak power handling occurs at ~30 ohms.

By the way, if anyone wants a copy the spreadsheet that generated this curve, just ask. Eventually we will put it into our download area, it still needs some clean up and comments…

New for August 2017: additional thoughts on this. Peak power handling of air coax may not be at 30 ohms, if you consider another limitation. Suppose you are operating very close to the cut-off of the unwanted TE11 mode. Heck, let’s assume you want to operate exactly at TE11 cut-off. TE11 cuts off when (b+a)*pi is equal to operating wavelength. To cut to the punch line, at TE11 cut-off, 44 ohms carries the most power. You can find this fun fact and many more in Introduction to Microwaves by Gershon J. Wheeler, dating back to 1963.

For September 2017, we created a new page and posted the math behind the 44 ohm absolute maximum peak power handling calculation, it included two solutions: one is brute force, the other is elegant. At least they agree!

Average power handling

Average power causes failure due to heat, as opposed to arcing. Cable vendors provide some guidance on average power handling, but there is a lot of voodoo involved. Basically, you don’t want the center conductor to heat up so much that it compromises the integrity of the cable. In the old days, cable vendors might have derived power handling ratings experimentally.

The dissipated power per length is the variable you need to consider, and you will need to note that dissipation is a function of frequency, with the metal loss term being proportional to SQRT(f). Thus, a cable that can handle 100 watts at 4 GHz is only good for 50 watts at 16 GHz.

You must consider how the cable is cooled, i.e. is there forced air, convection, conduction and/or radiation? What is the air temperature? (It can be much higher than room temperature if it is inside a housing or chassis).

If average power handling is a concern, we are going to recommend that you (or someone who knows what they are doing) perform a thermal analysis using finite-element techniques. If anyone has an example average power handling study, please sent it!
