谈一谈FPC连接器的测试项目以及测试解决方案

下文中,仁昊伟业科技工程师将为主要您介绍一下FPC连接器的测试项目以及测试解决方案,希望通过我们的介绍,您对于fpc连接器有更一个更为深入的认识。

FPC连接器有着较高的可靠性、轻薄性等优势,在手机内部的fpc连接器产品,主要用于实现电路的连接,随着智能手机一体化的发展趋势,未来fpc连接器有可能实现在手机其他部件一同整合在lcd模组的框架上。小pitch的FPC连接器也将是未来的主要发展方向,在fpc连接器生产完成之后,还有一个非常重要的环节——测试必须引起厂商的重视。fpc连接器测试的目的是为了验证产品质量和性能是否达到出厂标准。大电流弹片微针模组对于FPC连接器测试有着稳定的连接作用,能够保证FPC连接器的测试效率。

仁昊伟业科技工程师指出,FPC连接器的测试项目分为外观测试、电性能测试和可靠性测试这几种。主要测试内容有:

一、外观测试,检查FPC连接器表面是否有起泡、开裂、分层等不良现象,检查FPC连接器背部粘性是否有脱落,FPC连接器的尺寸、规格是否相符以及公母座松紧度,抗折性:测试FPC弯折后功能是否有异常、贴片元件有否移位,焊接:有无假焊、少锡、连锡、变色、变形等缺陷。

二、电性能测试,通断测试:进行线路通断测试,不能出现开路或短路,FPC线路全长(从一头到另一头)的导通电阻值要求≤1Ω,可焊性测试:FPC焊盘上锡情况,是否良好,装机测试:装在相应的手机上,看其功能是否良好。

三、可靠性测试,拉力、弯折测试:测试FPC连接器的抗拉能力,弯折后性能是否合格,湿热、高温测试:在湿热、高温下,FPC有无变形、掉漆、掉色、氧化、腐蚀、变色等现象,高低温存储、工作测试:FPC连接器在高低温下的存储状态和工作状态是否达标。

读完上文之后,您对于“FPC连接器的测试项目以及测试解决方案”应该有一个基本的认识了解了,更多fpc连接器相关的专业知识,仁昊伟业科技工程师会继续编辑整理发布在资讯频道与您分享。

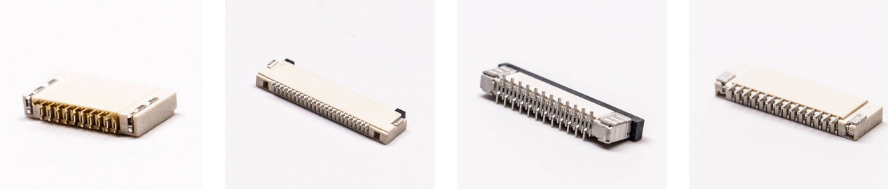

“谈一谈FPC连接器的测试项目以及测试解决方案”这篇文章中使用的配图均来自仁昊伟业科技摄影团队高清拍摄,仅供本站用户查阅,请勿转载自商业用途,谢谢配合。
