连接器作用及用途十分广泛,随着市场的火热,出现的连接器的种类也越来越多。由于连接器结构、应用渐渐多样起来,新的结构及应用还不断涌出,这时候就很难用某一固定模式来解决连接器分类命名的问题。市面上,连接器分类命名可谓是五花八门,按作用分的、按外形分的、按加工分的,虽然有些混乱,但万变不离其宗,以下这些基本分类方法值得遵循。

一、按照连接器连接对象的互连层次

根据设备内外连接的功能和对象,以电子设备为例,其互连层次(interconnection)可分为五个层次:①芯片封装的内部连接;②IC封装引脚与PCB板的连接,典型连接器为IC插座;③印制电路与导线或印制板的连接,典型连接器为印制电路连接器;④底板与底板的连接,典型连接器为机柜式连接器;⑤设备与设备之间的连接,典型产品为圆形连接器。其中第③和④互连层次有些重迭。在以上五个层次的连接器中,用的最多的是第③和第⑤层次产品。

二、按照连接器连接规格的层次

按照国际电工委员会(IEC)的分类准则,连接器属于电子设备用机电元件,其连接规格层次分为以下5个规格层次:1、大门类(family),例如连接器;2、分门类(sub-family),例如圆形连接器、矩形连接器;3、类型(type),例如同轴连接器;4、品种(style),例如BNC;5、规格(variant),例如接口为公头、阻抗为50Ω,等。

三、按照连接器的外形结构

通过连接器的横截面,一般分为圆形和矩形两种。圆形连接器由于自身的结构特点,多用于工防装备(航空航天)。矩形连接器由于其结构简单,更多用于电子设备的印制线路板。

四、按照连接器的安装方式

连接器安装指连接器进行连接的连接方式和自身端接方法。按照连接器的连接方式,可分为:螺纹连接、卡口(快速)连接、卡锁连接、推拉式连接、直插式连接等;按照连接器的接触体端接形式,可分为:压接、焊接、绕接(拧接)、螺钉(帽)固定、压缩等;

例如:电路板中表面组装连接器,按照端接形式可分为两类:焊接型连接器、分离型连接器。焊接型连接器常作为塑封芯片载体(Lslc)连接插座使用;分离型连接器组装比较简单,用螺钉、螺母通过连接器通孔和基板直接进行连接。

五、按照连接器的连接用途

连接器根据用途分种类很多,一般有射频连接器、光纤连接器、密封连接器(玻璃封焊)、高温连接器、自动脱落分离连接器、滤波连接器、复合材料连接器、机场电源连接器、航空连接器、印制线路板连接器、 重型连接器、IC卡连接器、高电压连接器、宽带连接器、总线连接器、微细间距连接器、电缆组件和背板连接器。

例如:在电子设备内部电路板上,连接器按用途就可以分为PCB插座头、PCB插座、接线板等等。在工业领域,连接器应用就更为广泛,根据应用领域的不同,连接器常分为:汽车连接器、消费品连接器(例如家用电器连接器)、医疗连接器、移动设备连接器等等。其中,汽车上所用的连接器大部分按用途可分为标准密封用、非标准密封用;在消费品,按用途又分为高清电视、数码相机、游戏系统。

六、按照连接器的工作频率

连接器的工作频率指连接器可通过信号频率的大小。频率按大小分为超低频、低频、音频、中频、高频、射频、微波等频段。连接器一般以3M频率为界,可分为低频连接器和高频连接器。

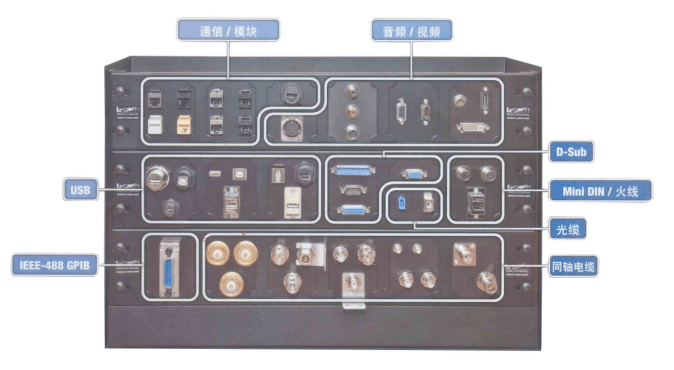

按照市场上的需求划分,德索电子通过总结,认为市场上应用最多的24种不同类别和叫法连接器如下:1、条形/压按式连接器;2、圆形连接器;3、矩形/重载连接器;4、射频同轴连接器;5、PCB/印刷电路板连接器;6、线对线连接器;7、FFC/FPC/薄膜电缆连接器;8、扁平电缆连接器;9、电脑设备连接器;10、视频/音频信号连接器;11、手机连接器;12、电源连接器;13、高压连接器;14、车用连接器;15、航空连接器;16、高速信号链接器;17、光纤连接器;18、微波链接器;19、防水连接器;20、耐高温连接器;21、导线连接器;22、IC卡连接器;23、宽带连接器;24、总线连接器。见下图:

连接器还有许多其他的分类,在上文中还来不及提到,确实种类繁多,没有统一标准,还有按连接器加工工艺、特殊结构、特殊性能、环境保护、也有厂家自己定义的连接器类别(例如美国泰克定义的新型BNC连接器的新接口TekVPI接头)。这些划分都有一定的道理,它们一般只是为了突出某一特征或用途,基本分类仍然没有超出上述的划分原则。同时连接器的各种类别划分之间并没有严格的区分,例如:属于设备与设备间连接的同轴连接器,也属于圆形连接器,更属于高频或射频连接器。

关于“连接器类别”知识就介绍到这了,您应该对于连接器类别也有了大致的认识了,如果您还有什么不明白的地方,可以向我们发送邮件,我们会安排专业快速解答您的问题,提供专业的意见。最后,希望每一位电子连接器从业者工作顺心,采购到心仪的射频产品。
