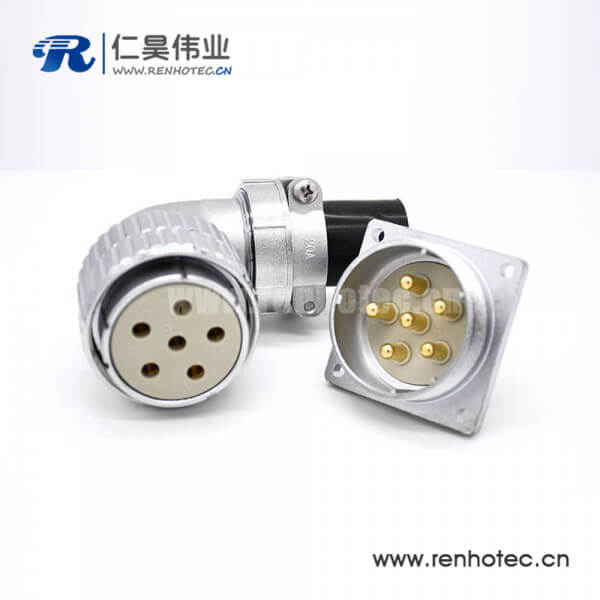

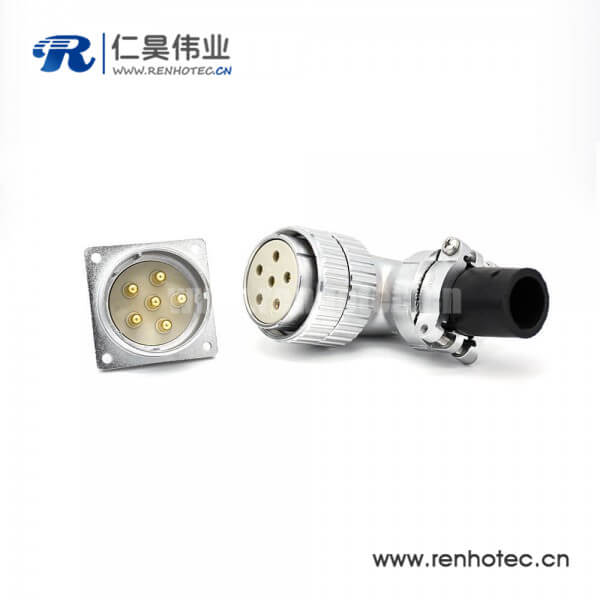

插座母插头P48 6芯公头方型法兰插座母头接线连接器

料号:RHT-632-1304
标签:P 系列,P48,插头,6芯,母头,弯式,接线,焊接,镀金,P48,插座,6芯,公头,直式,面板安装,焊杯,法兰,镀金

产品特点:

  • 具有防误插设计;

  • 绝缘性能好;

  • 工作性能稳定;

  • 结构简单用户接线方便;

  • 安装便捷;

  • 性价比高;

  • ISO认证厂家,产品品质达到ROHS、UL、REACH标准;

  • 厂家直销批发价格,免费提供样品测试;产品可根据材质和性能要求定制;

产品参数
芯数 3 4 5 6 7 10 12 17 20 25 27 31 35 38 42 48
额定电流/ 电压 80A-380V 80A-380V 80A-380V 80A-380V 50A-250V 50A-250V 50A-250V 50A-250V 23A-125V 23A-200V
10A-125V
23A-200V
10A-125V
23A-200V
10A-125V
23A-200V
10A-125V
23A-200V
10A-125V
10A-125V 10A-125V
工作电压(AC.V)分钟 500 500 500 500 380 380 380 380 250 200 200 200 200 200 200 200
耐电压(AC.V)分钟 2000 2000 2000 2000 2000 2000 2000 2000 2000 2000 2000 2000 2000 2000 2000 2000
绝缘阻抗(MΩ)DC500V 2000 2000 2000 2000 2000 2000 2000 2000 2000 2000 2000 2000 2000 2000 2000 2000
接触阻抗(MΩ)DC1A 0.3 0.3 0.3 0.3 0.5 0.5 0.5 0.5 1 1
2.5
1
2.5
1
2.5
1
2.5
1
2.5
2.5 2.5
焊杯口孔径φ(mm) 5.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0 3.0 3.0
1.5
3.0
1.5
3.0
1.5
3.0
1.5
3.0
1.5
1.5 1.5
接触体孔径φ(mm) 5.5 5.5 5.5 5.5 3.6 3.6 3.6 3.6 2.4 1-2.4

/1.6

1-2.4

/1.6

1-2.4

/1.6

1-2.4

/1.6

1-2.4

/1.6

1.6 1.6
材料和技术方式
接插方式 螺纹连接
外壳材料 锌基合金(镀铬)
绝缘体 电木
接触体材料 铜(镀银/ 金)
接线方式 焊接
接插次数 500 次
温度范围 -20℃ ~ +85℃
电缆直径 ≤ Φ26mm
