已经有很久没有分享过关于射频同轴电缆方面的知识了,今天,仁昊工程师整理了一些射频同轴电缆的内容,发布在线缆频道供大家查阅。读完这篇文章之后,用户朋友会对射频同轴电缆有一个更深入的认识,对于你今后采购射频同轴电缆相关的产品会大有帮助。

(一)、 SDH常用同轴电缆的介绍

目前SDH光网络中常用同轴电缆有:SYV-75-2-1、SFYZ-75- 2-1、SYFVZ-75-1-1、SYV-75-2-2、 SFYZ-75-2-1、 SFYFZ-75-1-1等。

如图中“S”表示同轴射频电缆, “Y”表示绝缘介质为聚乙烯, “V”表示保护套材料为聚氯稀, “75”表示特性阻抗为75欧姆。“-2-1”代表线的直径大小型号。这是比较常见的一种电缆。

(二)、电缆概念和结构

1、传输线:凡是可以传送光网络电磁能量的导线都称为传输线。

2、同轴电缆:是传输线的一种,所谓同轴是指传输线的内导体的轴线与外导体的轴线相同。

3、组成:同轴电缆是由内、外导体组成,两个导体同轴布置,传输信号完全限制在外导体内,外导体接地作为屏蔽层传输线,从而保证其屏蔽性能好、传输损耗低小、抗干扰性强、使用频带宽。常被用于频率较高的信号的传输。

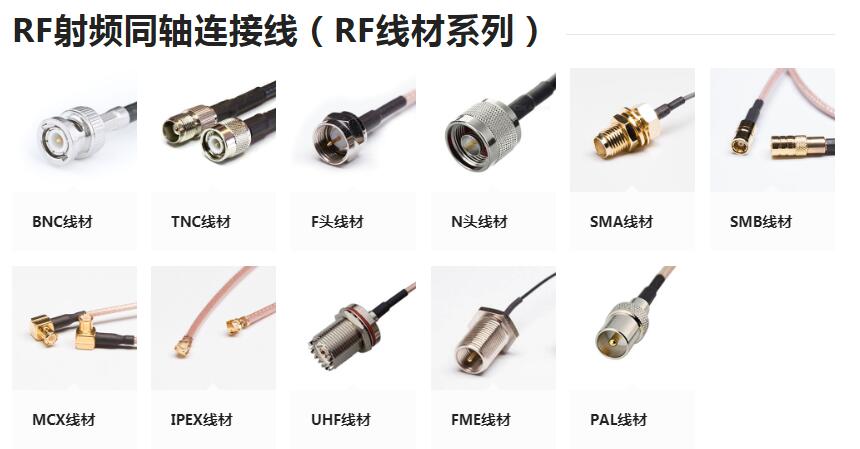

(三)、 常用的电缆图事物图

分类代号-绝缘介质材料代号-护套材料代号-派生特性-特征阻抗-绝缘介质芯现外径整数值-屏蔽层。

分类代号:S-同轴射频,SE-射频对称电缆,ST-特种射频电缆。

绝缘介质材料:Y-聚乙烯、F-聚四氟乙烯(F46)、X-橡皮、W-稳定聚乙烯、D-聚乙烯空气、U-氟塑料空气

护套材料代号:V-聚氯乙稀、Y-聚乙烯、W-物理发泡、D-锡铜、F-氟塑料;

派生特性:Z-综合/组合电缆(多芯)、P-多芯再加一层屏蔽铠装;

特性阻抗:50欧姆、75欧姆、120欧姆。

绝缘介质芯线外径整数值:以毫米为单位1、2、3、4、5… …

屏蔽层:一般屏蔽层有一层、两层、三层及四层。

读完上述内容之后,您对于常用射频同轴电缆应该有一个基本的认识了,更多与射频同轴电缆相关的内容,可以关注我们的“线缆之窗”频道。如需采购射频同轴电缆线缆相关的产品,请拨打我们的热线电话:400-6263-698,专业工程师辅助您的射频同轴电缆采购工作顺利进行。仁昊伟业是一家专业的射频连接器及组装线缆生产厂家,十四年的生产经验,值得您的信赖。选择仁昊,享受安全,连接你我!文章使用的图片,均是来自网络,如有侵权,还请联系我们进行删除。
