一些射频连接器的设计基础概念方面的知识

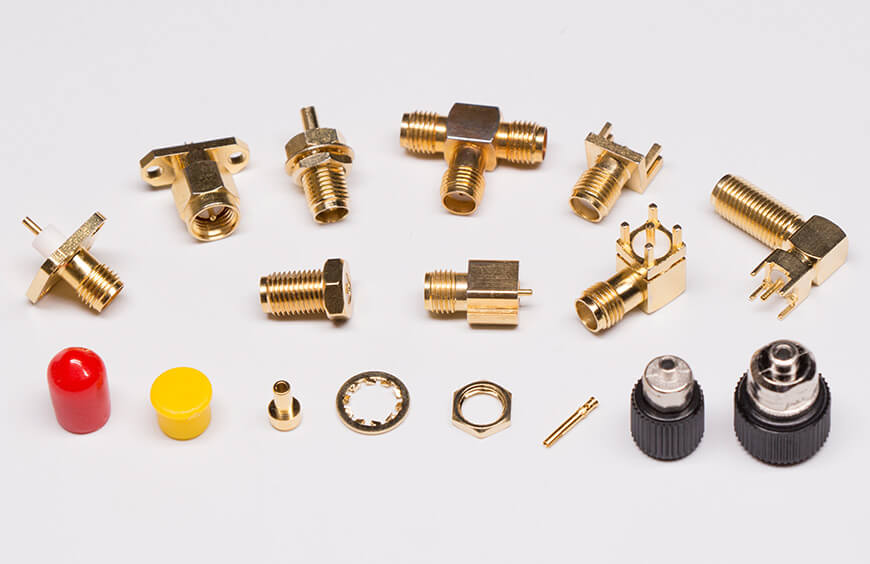

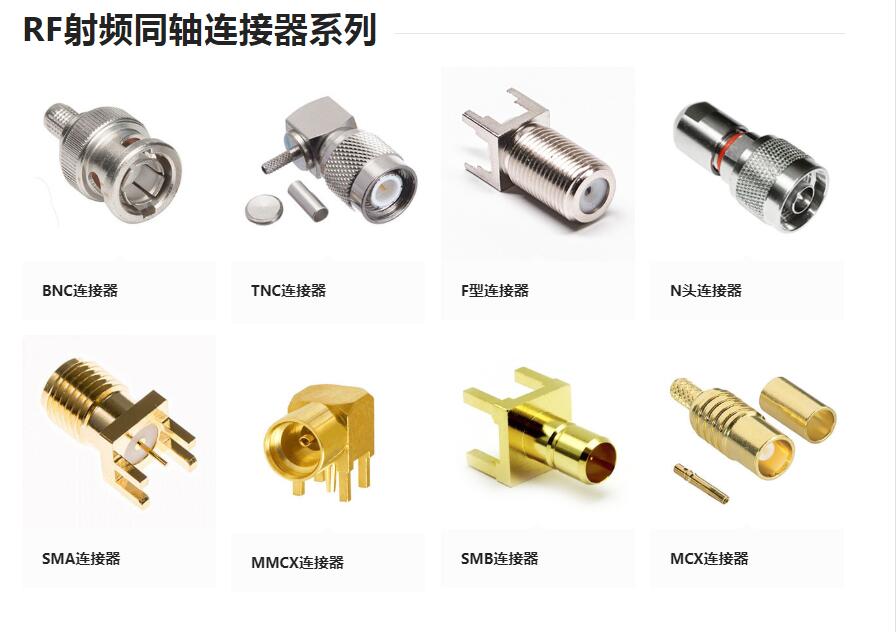

仁昊射频系列产品展示:http://www.renhotec.cn/products/rf-connector/(点击进入查看,采购热线:400-6263-698)

本公司是专业的射频连接器生产厂商,因此邮件中经常会收到一些客户咨询射频连接器相关的问题,其中有不少客户会咨询到“射频连接器的设计基础”的问题,为了方便用户更好的了解射频连接器的设计基础概念,故而整理了此篇文章进行一个介绍。

射频连接器的设计基础主要有两个方面,一个是特性阻抗,一个是无源互调,具体内容如下:

1、特性阻抗

射频连接器最基本的要求是跟传输线的特性阻抗相匹配,对于均匀同轴传输线,在理想导体条件下的特性阻抗公式为:

式中,εr为介质介电常数; D 为外导体内径; d为内导体外径。

2、无源互调

无源互调( Passive Inter-ModulaTIon,PIM) 是由发射系统中各种无源器件的非线性特性引起的。在大功率、多信道系统中,这些无源器件的非线性会产生相对于工作频率的更高次谐波,这些谐波与工作频率混合会产生一组新的频率,其最终结果就是在空中产生一组无用的频谱从而影响正常的通信。所有的无源器件都会产生互调失真。无源互调产生的原因很多,如机械接触的不可靠、虚焊和表面氧化等。随着移动通信系统新频率的不断规划、更大功率发射机的应用和接收机灵敏度的不断提高,无源互调产生的系统干扰日益严重,因此越来越被运营商、系统制造商和器件制造商所关注。无源互调有绝对值和相对值两种表达方式。绝对值表达方式是指以dBm 为单位的无源互调的绝对值大小; 相对值表达方式是指无源互调值与其中一个载频的比值( 这是因为无源器件的互调失真与载频功率的大小有关) ,用dBc 来表示。典型的无源互调指标是在两个43dBm 的载频功率同时作用到被测器件DUT 时,DUT 产生-100dBm( 绝对值) 的无源互调失真,其相对值为-143dBc。

读完上文之后,您对于“射频连接器的设计基础概念”应该不在陌生了,更多射频连接器相关的技术文档,请进入我们的射频专题,查阅其他内容。如需采购射频连接器相关的产品,请拨打我们的热线电话:400-6263-698,专业工程师辅助您的射频产品采购工作顺利进行。仁昊伟业科技,是一家专业的射频连接器厂家,至今已有十四年的射频同轴连接器生产经验,所生产的每一款射频连接器产品均通过了ISO认证,符合国际环保要求,值得您的信赖。
