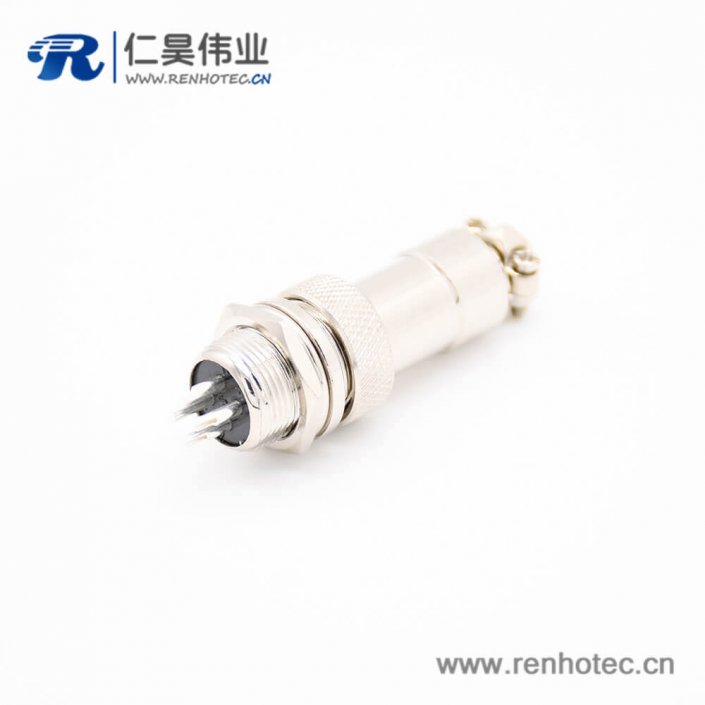

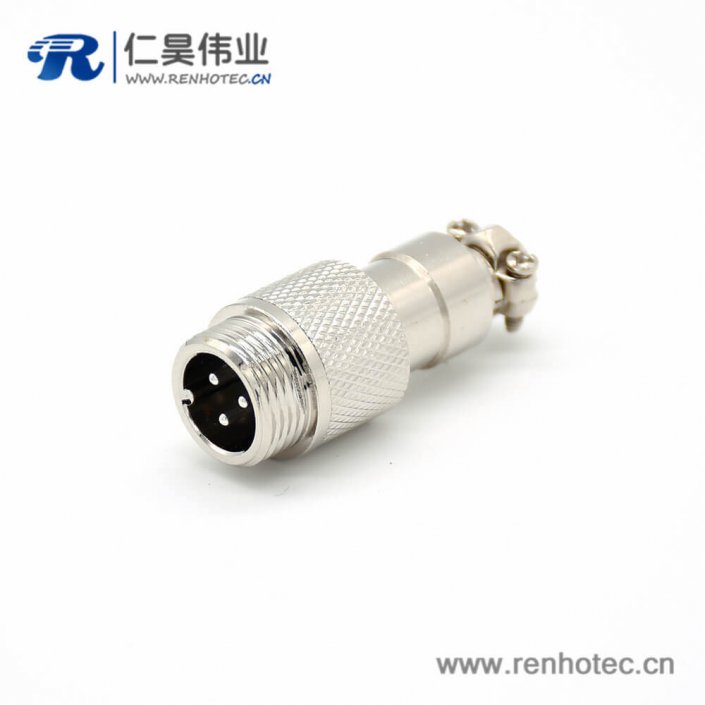

GX12航空插头3芯反装直式公头圆形焊线连接器

GX12连接器是航空插头的一种。仁昊伟业供应各种常见高性能GX12连接器、GX12航空插头插座等,本栏目目前展示了20款GX12系列产品,还有大量GX12航空插头未上传到网站,请联系我们索取更详细资料。

  • 厂家直销批发价格,免费提供样品测试;产品可根据材质和性能要求定制;
  • 按照EIA标准配置RS232和RS449工业标准接口;
  • 采用阻燃热塑性塑料,更结实耐用;
  • 接触件采用生产工艺、更高产能、更实惠的价格;

下单之前请联系我们获取GX12航空插头免费样品

仁昊伟业所有GX12航空插头插座产品可根据客户要求定制不同的尺寸和规格,常规产品提供免费样品测试。

GX12连接器性能、工艺、应用

电气性能

  • 额定电流:5A
  • 额定电压: 250V AC/ rms 50Hz
  • 耐电压:1000V AC/ rms 50Hz for one minute
  • 绝缘电阻:1000MΩ at 500V DC
  • 接触电阻: 20mΩmax

机械性能

单触点插入力:1.19磅(0.54kg)max
单触点拔出力:0.13磅(0.06 kg)min
使用寿命:≧500 cycles

环境性能

温度范围:-55~125℃

生产工艺:

1.外壳

材质:锌合金/铜 镀镍
工艺:铜-车加工-电镀 锌合金-压铸-电镀

2.针

材质:铜,镀镍/镀金
工艺: 原材料-车加工-电镀镍-电镀金

3.绝缘体

材质:黑胶木(Black Bakelite)
工艺:原材料-车加工

4.配件

螺母,垫片,防水圈,防护帽: Rubber,锌合金 Zinc alloy,铜 Brass

应用领域:

GX系列适用于仪表仪器、电子设备间的电气连接、导线和电缆之间相互连接或穿墙隔板连接之用。GX 系列螺纹连接,导电性能稳定,且具备一定的防水功能,安全可靠,最先应用于航空领域,以满足移动或震动的环境要求。随着生产技术的发展,成本的降低,民用领域也开始普遍适用。现广泛应用于航空、航海,计算机、通讯、石油勘测、导航、防盗器、交通、机械电子等领域。
