详述bnc连接器与Q9头连接器二者的差异

在连接器中,有一款Q9系列的产品,这一款产品与bnc连接器有什么不同呢?相信很多人都不太懂这个问题,下面深圳仁昊伟业科技有限公司的技术人员将为大家介绍一下Q9头连接器以及bnc连接器的知识,让大家更好的区别BNC连接器与Q9连接器。

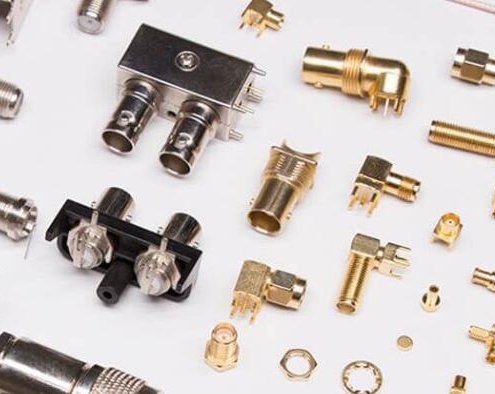

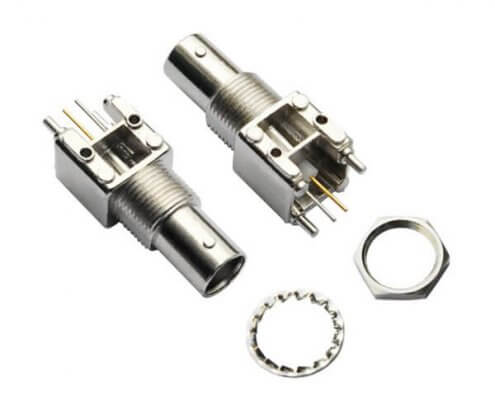

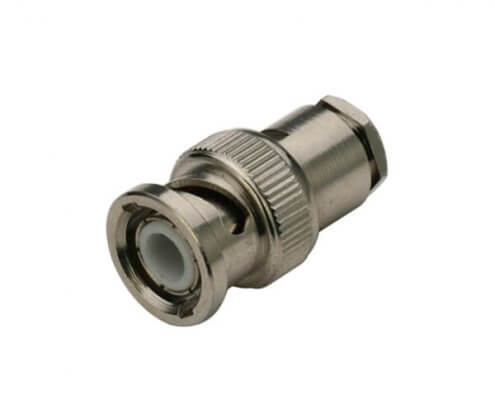

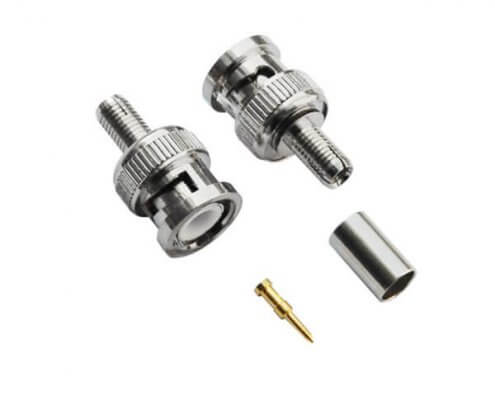

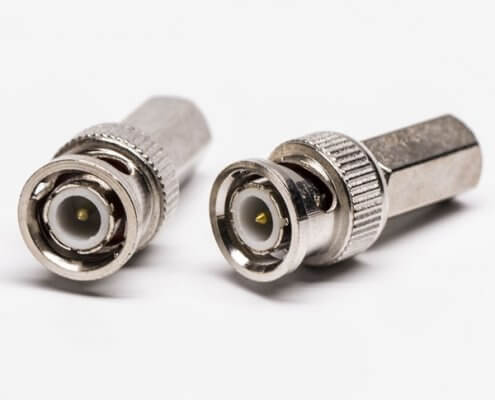

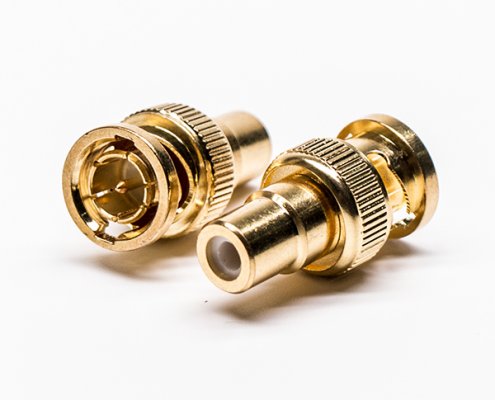

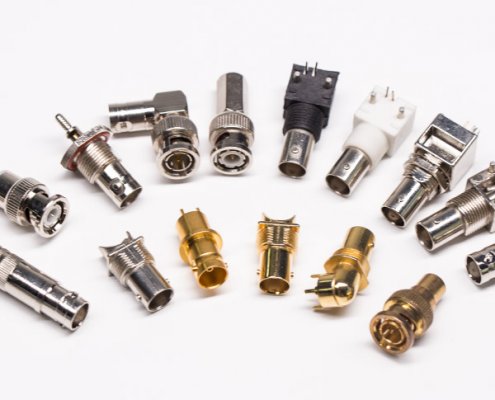

bnc连接器(展示图)

bnc连接器的英文全称是Bayonet Neill-concelman,直译为“尼尔—康塞曼卡口”,它由一根中心针、一个外套和卡座组成。而Q9接头在外形上几乎与bnc连接器一模一样,外行人,根本无法区分这两种产品,甚至不少专卖bnc连接器的人都无法说出bnc连接器与Q9的区别,这就导致不少从业者拿Q9头当bnc来卖。

BNC接头与Q9接头的区别:BNC是尺寸英制的标准,而Q9是国标,具体表现在中间的芯子部分(下图箭头所指的红色圈圈部分),BNC的胶芯更细一点、离接头的边沿更远一点(为3.8mm),而Q9的要粗且离边沿更近。

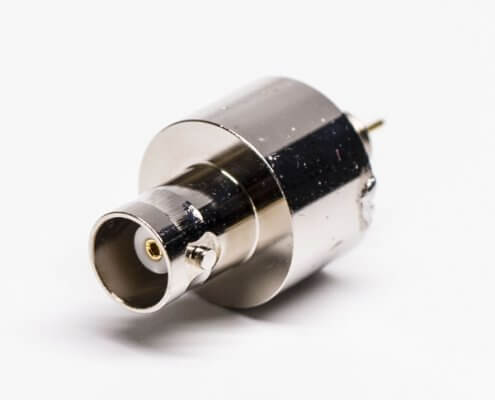

Q9头连接器(展示图)

Q9头与BNC像DB9公母头一样的一对关系.用于像示波器,信号发生器等.Q9和NBC的口径稍微有点不同,BNC的母头中间的缝隙比Q9得稍微大一些,一般示波器都是BNC的,用Q9也能插进去,但是时间长了会插坏的,另外一半头上都是有标记的,留心一下就知道了。50欧姆适用于传输功率,75欧姆适用于传输信号。数字线必须是75欧姆的。

阅读完上述内容之后,您应该对“bnc射频连接器与Q9头连接器什么不同吗”这个问题有一定的了解了,想了解更多关于bnc连接器的相关知识,可以查阅深圳仁昊伟业科技有限公司其他文章。如果您需要采购或者定制bnc连接器产品,可以拨打我们的电话0769-81100186。

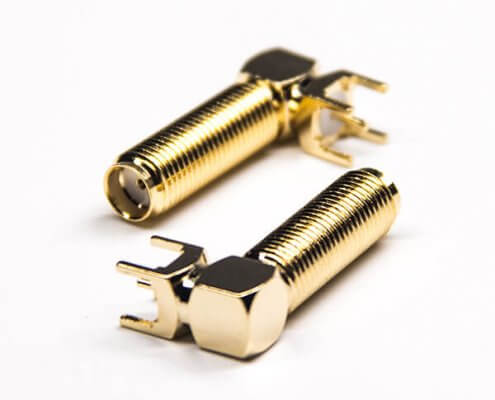

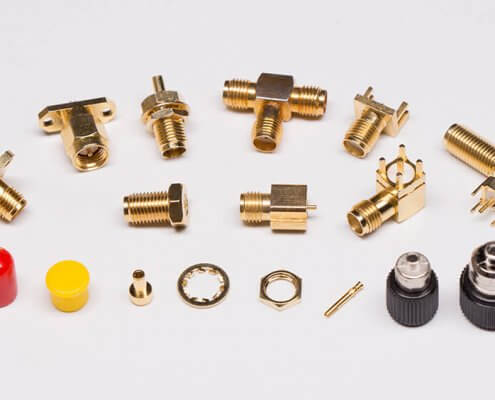

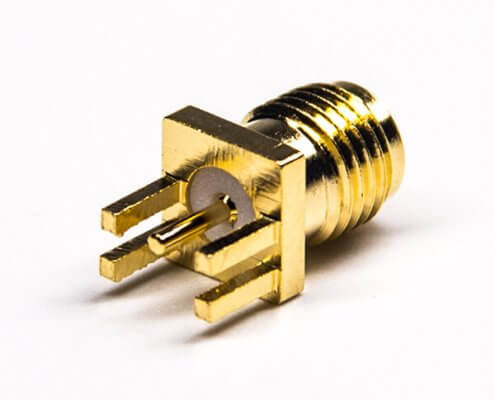

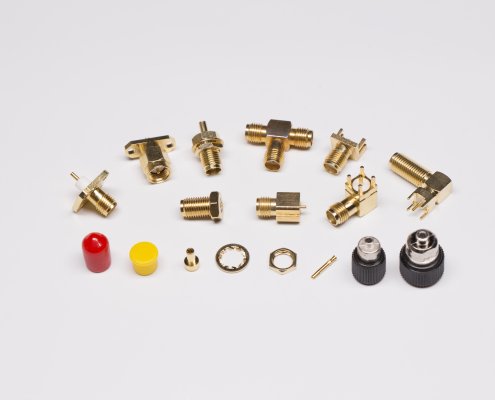

关于仁昊防水型sma连接器规格尺寸的介绍

作为连接器制造行业中的一员,如果对于sma射频同轴连接器规格尺寸处于不解的状态,那么在面对客户的时候,会给人留下很不专业的形象,为此,深圳仁昊伟业科技有限公司的技术人员,将会您详细讲解一些关于sma射频同轴连接器规格尺寸的基础知识。

sma连接器,属于射频连接器的一种,主要适用于频率范围直流至26.5GHz的微波领域。它的应用范围较广,像电信通讯、网络、无线通讯以及检测和测量都会适用到sma连接器,它具有频带宽、性能优、高可靠、寿命长的特点。

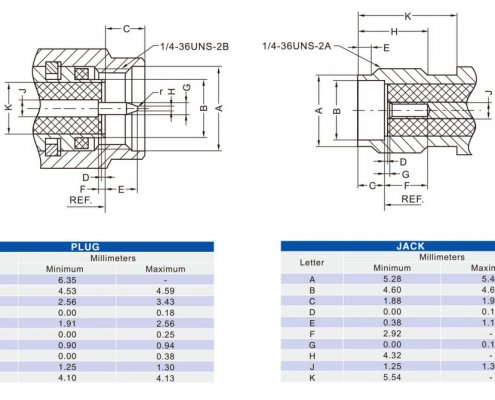

至于深圳仁昊伟业科技有限公司射频同轴连接器规格尺寸,主要在下述内容中进行展示,比较全面,涉及到温度范围、振动、频率范围、工作电压、耐压、接触电阻、内外导体、绝缘电阻、插入损耗、电压驻波比、直式、软电缆、半刚电缆、弯式、软电缆、半刚电缆、耐用性等内容。

温度范围:Temp.range -65~+165°C (PE Cable -40~+85°C)

振 动:Vibration MIL-STD-202,Method 213

频率范围:Frequency Range DC~26.6GHz(半刚电缆 0~26.5GHz)

工作电压:Working Voltage 335V max (有效值)

耐 压:Withstand Voltage 1000V rms (海平面最小值)

接触电阻:Contact resistance

内导体之间:Center Contact ≤ 3 mΩ

外导体之间:Outer Contact ≤ 2 mΩ

绝缘电阻:Insulation resistance ≥ 5000 MΩ

插入损耗:Insertion loss ≤0.15 dB/6GHz

电压驻波比: VSWR

直式:Straight

软电缆 ≤1.10+0.002f

半刚电缆 ≤1.05+0.001f

弯式 Right angle

软电缆 ≤1.20+0.003f

半刚电缆 ≤1.10+0.001f

耐用性:Durability(mating) ≥500次(cycles)

阅读完上文之后,您对于深圳仁昊伟业科技有限公司防水型sma规格尺寸应该已经清楚了,如果您有更多关于sma射频同轴连接器的问题,可以在我们的邮箱中进行提问,到时候会由公司技术人员向您解答。当然,如果您有sma射频同轴连接器采购方面的需求,也可以去深圳仁昊伟业科技有限公司sma防水连接器频道查看一下我们的产品详情,http://www.renhotec.cn/products/rf-connector/sma-connector/

本文来源:http://www.renhotec.cn/jishuwendang/2618/

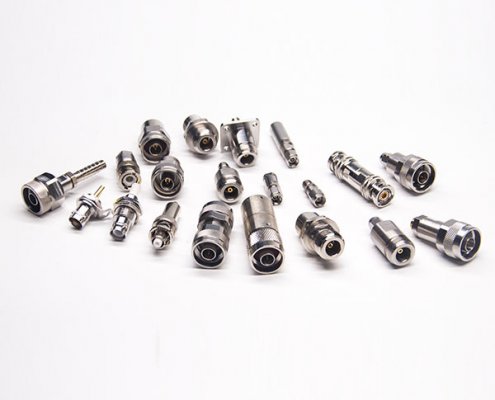

防水的n型连接器规格及厂家知识分享

射频产品包含了很多系列,其中N型系列属于比较热门的一个系列。N型连接器广泛应用于各个领域,但是真正深入了解此款产品的人却不多,下面深圳仁昊伟业科技电子有限公司将为您讲解一下射频同轴n型连接器插座的相关知识,让您知道射频同轴n型连接器插座是什么样子的,有什么性能,以及相关厂家、规格的信息。

第一、什么是射频同轴n型连接器?

1、N系列产品是一种具有螺纹连接机构的中小功率连接器。适用于微波设备和数字通信系统的射频回路中连接射频电缆或微带线。能与国际上NG型同类产品进行互换。按特征性阻抗分50Ω和75Ω。它具有频带宽、性能优、高可靠、寿命长的特点。

2、连接器,即CONNECTOR。国内亦称作接插件、插头和插座。一般是指电器连接器。即连接两个有源器件的器件,传输电流或信号。

第二、射频同轴n型连接器插座性能是什么样的,有什么性能以及相关规格?

主要技术特性 TECHNICAL CHARACTERISTICS

温度范围 Temp.range -65~ 165°C (PE Cable)

振 动 Vibration MIL-STD-202, Method 213

特性阻抗 Impedance 50Ω

频率范围 Frequency Range DC~11GHz

工作电压 Working Voltage 1000V max (有效值)

耐 压 Withstand Voltage 2500V rms (海平面最小值)

接触电阻 Contact resistance

内导体之间 Center Contact ≤ 1 mΩ

外导体之间 Outer Contact ≤ 1 mΩ

绝缘电阻 Insulation resistance ≥ 5000 MΩ

电压驻波比 VSWR 直式 Straight ≤ 1.15

弯式 Right angle ≤ 1.25

耐用性 Durability(mating) ≥500次(cycles)

第三、生产射频同轴n型连接器的厂家仁昊怎么样?

深圳仁昊伟业科技电子有限公司是一家专门生产射频同轴连接器产品的企业,成立于2005年,有着十三年的生产经验,在射频连接器制造圈中口碑良好,并且所有n型连接器插座都是根据ROHS 和 REACH标准的要求进行生产,产品均通过了ISO9001质量体系认证,客户可以放心购买。

第四、德索制造的n型连接器产品都有哪些?

德索的n型连接器产品类型较多,除了n型连接器系列以外,还有n型转接头系列。

阅读完上文之后,您应该已经知道什么是射频同轴n型连接器,并且对射频同轴n型连接器的性能、规格也有了一定的了解,如果您有射频同轴n型连接器插座的采购及定制需求,可以拨打深圳仁昊伟业科技电子有限公司的电话 0769-81100186进行详谈。

深圳仁昊伟业科技电子有限公司(RENHOTEC)自成立以来,一直坚持专业化的原则,全力为客户提供更高品质的产品和更有竞争力的价格。公司拥有专业化的金属和塑料模具的开发和设计、精密高速冲压成型、精密压铸成型、锌合金铝合金压铸及精密塑胶注射成型生产能力;以及经验丰富的自动化装配技术研发和管理团队的支持。

本文来源:http://www.renhotec.cn/jishuwendang/2600/

百科讲坛:n型连接器概念及相关产品介绍

何为N型射频同轴连接器,您对于n系列射频同轴连接器知识了解多少,n型射频同轴连接器属于rf射频同轴连接器中的一种,下面深圳市仁昊伟业科技电子有限公司将为您讲解一下n系列射频同轴连接器的相关知识,希望对你有所帮助。

根据百度百科的定义,N系列射频同轴连接器是按照MIL-C-39012标准研制生产的螺纹连接机构的中小功率射频同轴连接器,特征阻抗有50Ω和75Ω,频率范围0~11GHz,具有抗振性强、可靠性高、机械电气性能优越等特点,广泛应用于雷达、广播、通讯等无线设备的场合。

N系列射频同轴连接器简介

N 系列射频同轴连接器 SERIES RF COAXIAL CONNECTORS

N系列产品是一种螺纹连接的中功率连接器,它具有可靠性高,抗振性强、机械和电气性能优良等特点,广泛用于振动和环境恶劣条件下的无线电设备和仪器及地面发射系统连接射频同轴电缆。

Power person who join in the what series of N products join by one whorl, it has the characteristic of reliable and strong ant-vibration nature, machinery and electric performance finely. It is used in vibration and environment abominable radio equipment of terms and instrument and ground launch system join the coaxial cable of the radio frequency extensively.

主要技术特性 TECHNICAL CHARACTERISTICS

温度范围 Temp.range -65~+165°C (PE Cable)

振 动 Vibration MIL-STD-202, Method 213

特性阻抗 Impedance 50Ω

频率范围 Frequency Range DC~11GHz

工作电压 Working Voltage 1000V max (有效值)

耐 压 Withstand Voltage 2500V rms (海平面最小值)

接触电阻 Contact resistance

内导体之间 Center Contact ≤ 1 mΩ

外导体之间 Outer Contact ≤ 1 mΩ

绝缘电阻 Insulation resistance ≥ 5000 MΩ

电压驻波比 VSWR 直式 Straight ≤ 1.15

弯式 Right angle ≤ 1.25

耐用性 Durability(mating) ≥500次(cycles)

材料与涂覆 MATERIAL PLATING

壳体 shell 黄铜 brass 镀亮镍 nickel plated

插针 contact pin 黄铜 brass 镀硬金 gold plated

弹性接触件elastic contact铍青铜 beryllium 镀硬金 gold plated

插孔 socket 铍青铜或锡青铜beryllium or tin brass 镀硬金 gold plated

绝缘体 insulator 聚四氟乙烯 PTFE

压接套 crimp ferrule 铜合金 copper alloy 镀镍或镀金 nickel or gold plated

o型密封件o-ring sealing 硅橡胶 6146 silastic

适用技术标准 APPLICABLE STANDARD

MIL-C-39012;

CECC 22210;

IEC 60169-16

深圳市仁昊伟业科技电子有限公司(RENHOTEC)自成立以来,一直坚持专业化的原则,全力为客户提供更高品质的产品和更有竞争力的价格。公司拥有专业化的金属和塑料模具的开发和设计、精密高速冲压成型、精密压铸成型、锌合金铝合金压铸及精密塑胶注射成型生产能力;以及经验丰富的自动化装配技术研发和管理团队的支持。

本文来源:http://www.renhotec.cn/jishuwendang/2594/

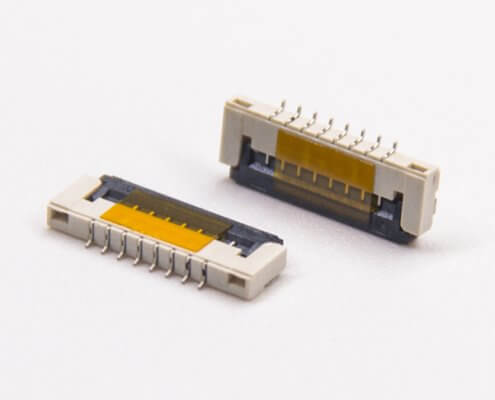

工程师浅谈微型电子连接器的发展之路

微型电子连接器的发展目前是一个怎样的趋势您可知道,所谓微型,顾名思义就是体积上较小的意思,下面深圳仁昊伟业科技有限公司就来为您介绍一下微型电子连接器的发展何去何从,让您清楚知道微型电子连接器的发展趋势。

深圳仁昊伟业科技有限公司的工程师指出,由于智能电话和其它消费设备的尺寸不断缩小,设计工程师面对要最大化PCB空间和功率效率的压力也越来越大。这些设备的新特性增加了所需信号的数量并提高了信号性能的质量。领先的连接器制造商必须具备创造力,提供创新的技术和产品,以便在更小的PC日占位面积上增强电气和机械性能。

今天,OEM市场上的3G/4G智能电话需要比以前更小的连接器,而这种趋势将会一直延续。设计工程师现在已有可用的连接器,不但具有很低的侧高((H=0.70mm),极浅的深度(W=2.60mm)以及非常细微的0.40mm间距;而且还带有独特设计的在塑料座下的安装钉,以便实现封装面积最小化和设计灵活性最大化。例如,40路超低侧高(H=0.70mm)微型板对板连接器仅仅占用小于28mm的PCB面积。

为解决其它有关PCB组件太“嘈杂”和引起的信号完整性问题或干扰,某些微型板对板连接器提供外接金属屏蔽以提高性能。设计工程师考虑到电子器件在高振动应用环境工作,可以利用微细间距的微型板对板连接器,以达到非常高的保持力或提供能够通过跌落试验的永久插配解决方法。

PC日板的成本大约为每毫米0.015美分,这些微小型连接器在多种连接方面为设计人员提供了有力的支持,包括将LCD显示屏、键盘、薄膜开关、A/V或RF板、调制解调器,或GPS卡连接至主PCB。而且,由于市场持续增长,世界领先的连接器供应商必将继续突破技术极限,提供具有价格竞争力的最佳解决方案。

读完上文之后,您对于“微型电子连接器的发展之路”应该有一个基本认识了,更多关于电子连接器微型产品技术方面的内容,我们的电子工程师会持续在官网上进行更新分享,感兴趣的用户可以常来查阅。深圳仁昊伟业科技有限公司是一家专业的电子连接器生产厂商,从初期时主打射频连接器相关产品,到如今慢慢拓展为连接器全品类的制造的趋势,相信我们会迎来更好的明天。

热门产品:防水连接器

中国电子连接器技术上的突破

中国电子连接器行业,这一路走来并不容易,途中遇到过困难坎坷,我们都坚持了下来,技术上不断革新,让连接器行业的发展有了新的突破。相信在不久的将来,在中国制造2025的政策带领下,制造业以及连接器行业将迎来新的辉煌时刻。下面深圳仁昊伟业科技有限公司为您介绍一下中国连接器技术发展的一个趋势,让您对此有一个深入的认识。

1、连接器的微型化开发技术

该技术主要针对连接器微型化趋势而开发,可应用于0.3mm以下微小型连接器上,属于MINI USB系列产品新品种。可用于多接点扩充卡槽连接器,能达到并超越多接点表面黏着技术对接点共面的严格要求,精确度高、成本低。

2、高频率高速度无线传输连接器技术该技术主要针对多种无线设备通讯应用,应用范围较为广泛。

3、模拟应用技术研究

模拟技术是以多种学科和理论为基础,以计算机及其相应的软件如AutoCAD、Pro/E program 应力分析软件为工具,通过建立产品模型和相应的边界条件,对其机械、电气、高频等性能进行模拟分析确认,从而减小因材料选择、结构不合理等因素造成的产品开发失败的成本,提高开发成功率,有助于为产品实现复杂系统应用提供支援。

4、连接器智慧化技术

该技术目前主要使用在DC系列电源连接器产品上,在传输电源前可以进行智慧讯号侦测,以确保插头插入到位后才导通正负极并启动电源,可避免因插头插入时未到位即导通接触而造成电弧击伤、烧机的不良后果,未来企业需开发其它产品的类似智慧化的技术。

5、精密连接器技术

精密连接器涉及产品设计、工艺技术和质量控制技术等诸多环节,对技术人员的理论水平和实践经验要求较高,主要技术包括以下几个方面:

(1)精密模具加工技术:采用CAD、CAM等技术,引进业界高精密加工设备,利用人员生产经验和先进设备技术手段以实现高精度的优质模具产品。

(2)精密冲压和精密注塑成型技术:实现各类冲压件和注塑件精密、高效、稳定的全方位控制及完美的表面质量,确保产品质量。

(3)自动化组装技术:通过应用精密控制技术、半自动检测机技术、CCD自动检测技术、微型JACK 类连接器的自动组装机、附件自动装配技术及机械手等技术的应用,克服精密产品人工作业的难题,提高生产效率,确保产品质量,降低产品成本,提高核心竞争力。

6、制造工艺研究

产品的竞争能力在一定程度上取决于制造工艺水平,不断开发新型制造工艺,改良已有生产加工工艺,可以极大提升产品的制造效率和质量保障能力。

读完上文之后,您对于中国电子连接器技术发展的一个趋势应该有一个基本的了解了,更多关于电子连接器技术方面的内容,我们的电子工程师会持续在官网上进行更新分享,感兴趣的用户可以常来查阅。深圳仁昊伟业科技有限公司是一家专业的连接器生产厂商,从初期时主打射频连接器相关产品,到如今慢慢拓展为连接器全品类的制造的趋势,相信我们会迎来更好的明天。

本文地址:http://www.renhotec.cn/jishuwendang/2509/

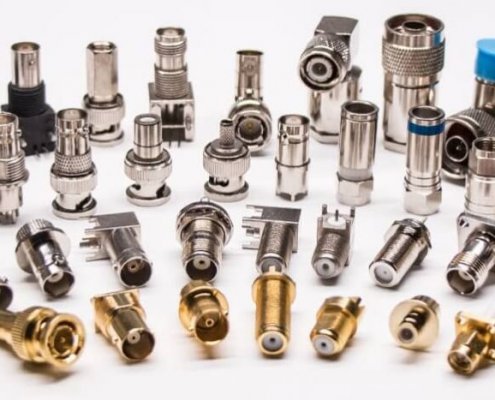

工程师教您怎么样来选择合适的连接器

连接器的选择既要考虑性能要求又要考虑经济因素,性能必须满足系统电气设备要求,经济上须符合价值工程要求。在选择连接器原则上应考虑以下四方面:

连接器接口(SMA、SMB、BNC)电气性能;

电缆及电缆装接;

连接形式(PC板、电缆、面板等);

机械构造及镀层(军用、商用)

1、连接器接口电气性能

连接器接口通常由它的应用所决定,但同时要满足电气和机械性能的要求。

BMA型连接器用于频率达18GHz的低功率微波系统的盲插连接。

BNC型连接器采用卡口式连接,多用于频率低于4GHz的射频连接,广泛用于网络系统、仪器仪表及电脑互联领域。

TNC除了螺口外,其界面与BNC相仿,在11GHz仍能使用,在振动条件下性能优良。

SMA螺口连接器广泛应用于航空、雷达、微波通讯、数字通信等军用民用领域。其阻抗有50Ω,配用软电缆时使用频率低于12.4GHz,配用半刚性电缆时最高使用频率达2635GHz;75Ω在数字通信上应用前景广阔。

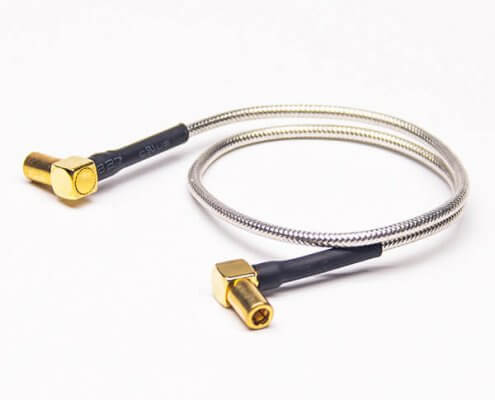

SMB体积小于SMA,为插入自锁结构,便于快速连接,最典的应用是数字通信,是L9的换代产品,商业50Ω满足4GHz,75Ω用于2GHz。

SMC与SMB相仿,因有螺口保证了更强的机械性能及更宽的频率范围,主要用于军事或高振动环境。

N型螺口连接器用空气作绝缘材料,造价低,阻抗为50Ω及75Ω,频率可达11GHz,通常用于区域网络,媒体传播和测试仪器上。

RF射频连接器的电气性能主要包含以下方面:

阻抗:连接器应于系统及电缆的阻抗相匹配,应注意到不是所有连接器接口都符合50Ω或75Ω的阻抗,阻抗不匹配会导致系统性能下降。

电压:确保使用中不能超过连接器的最高耐压值。

最高工作频率:每一种连接器都有一个最高工作频率限制,有些商业或75Ω的设计有最低工作频率限制。

除电气性能外,每种接口形式都有其独特之处,如:BNC为卡口连接,安装方便及价格低廉,在低性能电器连接中得到广泛使用;SMA、TNC系列为螺母连接、满足高振动环境对连接器的要求,SMB具有快速连接断开功能,因而越来越受到用户青睐。

2、电缆及电缆装接

电缆:

电缆因其屏蔽性能低,通常用于只考虑阻抗的系统,一个典型的应用是电视天线。电视软电缆为电视电缆的变型,它有相对较为连续的阻抗及交好的屏蔽效果,能弯曲、价格低,广泛用于电脑业,但不能用于要求有较高屏蔽性能的系统。软电缆消除了电感及电容,主要用在仪器和建筑上。软性同轴电缆由于其特殊的性能而成为最普遍的密闭传输电缆。同轴意味着信号和接地导体在同一轴上,外导体由于细致的编织线构成,所以又称编织同轴电缆。此电缆亦适应在高频及高温条件下使用。软性同轴电缆用管状外壳取代编织层,有效地弥补了编织电缆在高频时屏蔽效果不佳的缺点,频率很高时通常都使用半刚性电缆。

电缆装接:

连接器安装方法主要有两种:焊接中心导体,旋接屏蔽层;压接中心导体,压接屏蔽层。其它方法都由以上两种方法派生出来,如:焊接中心导体,压接屏蔽层。方法一用于没有特殊安装工具的场合;由于压接式装接方法工作效率高,端接性能可靠,且专用压接工具的设计可确保装接出来的每一个电缆组件都是相同的,所以随着低造价装接工具的发展焊接中心导体压接屏蔽层将日益受到欢迎。

3.连接形式

连接器可用于射频同轴电缆、印刷线路板及其他连接界面。实践证明一定形式的连接器和一定型号的电缆相匹配,一般外径细小的电缆与SMA、SMB和SMC等小型同轴连接器相连。可参考电缆尺寸一览表来选择合适的连接器。

4.机械构造及镀层

连接器的结构将极大影响它的价格。每一种连接器的设计都包括军标和商业标准,军标按MIL-C-39012制造。全铜零件、聚四氟乙烯绝缘、内外镀金,性能最为可靠。商业标准的设计使用廉价材料如黄铜铸体、聚丙烯绝缘、银镀层等。

连接器外壳使用材料有黄铜、铍青铜、锡青铜、铝和不锈钢。中心导体一般用金镀覆,因其低电阻,耐腐蚀且有优良的密闭性。军标要求在SMA、SMB上镀金,在N、TNC及BNC上采用银镀层,但因银易氧化,许多用户更喜欢镀镍。连接器绝缘子有聚四氟乙烯、聚丙烯及韧化聚苯乙烯,其中聚四氟乙烯绝缘性能最好,但生产成本较高。连接器的用材及结构影响着连接器的加工难度及加工效率,所以用户应根据自己的应用环境合理选择性能价格比好的连接器。

趋势专用数字集成电路

目前,专用集成电路的数字集成电路约占总市场份额的20%。特别是在军事应用方面发挥了独特的优势,其高可靠性、低功耗、辐射性、品种多、周期性快等特点受到了极大的重视,投入了大量的国家军事力量的发展。美国军方的1 / 4在军用集成电路ASIC目前占的比重。

具体的应用范围包括数字网络、通信、消费、航空、医疗、汽车和工业控制等方面。

专用数字集成电路的发展趋势有三个方面:

超深亚微米和纳米的发展,扩大。上世纪80年代中期,ASIC通常2μM技术,到上世纪80年代末,用1.5μM技术。到20世纪90年代初,技术产品占绝大多数为1μm,0.8μm技术开始产生。上世纪90年代中期不深亚微米工艺,已向90nm和65nm发展。随着微加工技术的发展,芯片的规模越来越大,功能更强大。ASIC的规模从2μM一万级、0.35μM一百万级、0.18级和一千万,目前正在对90nm和65nm门级发展数系统芯片方向。

在今天的技术驱动的超大规模集成(VLSI)下,在密度和性能的ASIC技术有一个非常大的进步。随着芯片密度的增加,芯片进入SoC时代。这就要求芯片具有一个系统级的功能,比如一个片上存储器、总线、时钟和控制网络。从数字逻辑的主要焦点的模拟电路和数字/模拟混合信号电路的ASIC的设计方向。可编程模拟电路技术的进一步研究和发展,充分实现数字电路和模拟电路的片上系统功能将起到关键作用。

结构化ASIC的开发。有了一个新的芯片的生产方法,本世纪初,被称为结构化ASIC(专用集成电路(ASIC)或平台平台ASIC)。相比于标准单元ASIC,ASIC因为这可以缩短与预定义的金属层的制造时间,并且可以预先特征在硅芯片的设计周期缩短,这样可以确保更快的上市时间。
