一、 批量采购中的品质痛点与风控逻辑

微型射频连接器的加工公差通常在微米级别。在实验室环境下，通过手工挑选几颗样品相对容易；但在动辄数万甚至数十万件的工业化量产中，任何微小的模具磨损、原材料批次差异或人工操作波动，都会被迅速放大为系统性的质量事故。因此，批量采购的品质控制，本质上不是靠事后的海量人工抽检，而是对供应商底层制造体系与过程控制能力的系统性评估。

二、 深度评估MCX连接器供应商的四大核心维度

为了在源头上筑牢质量防线，采购团队在筛选和考核MCX连接器供应商时，应当重点审视以下四个硬核指标：

三、 落地执行：批量交付前的三大关键审核步骤

在锁定供应商并正式签订采购合同前后，采购与质量工程师应当协同推进以下三个具体落地步骤，确保万无一失：

1. 严格的样品确认与“封样制度”：批量生产前，必须以经双方实验室联合测试合格的样品作为“黄金样件”进行封存，大货生产的所有工艺参数与物料必须以此为绝对基准。
2. 审视质量管理体系认证：优先选择具备ISO9001以及针对汽车电子的IATF 16949等权威质量体系认证的源头工厂，确保其在质量追溯、不良品隔离和持续改进机制上具备规范流程。
3. 全生命周期成本（TCO）评估：拒绝单纯的“唯低价论”。低价往往意味着在看不到的电镀厚度、绝缘材质或模具寿命上进行缩水，后期引发的系统客诉和返工成本远超采购差价。

MCX连接器的批量采购不仅是一场商业博弈，更是对技术制造硬实力的深度检验。从一根微小车削件的公差管理到大货出厂的高频射频全检，每一个环节都需要严谨的匠心去守护。

一、 认识MCX连接器的两大主流端接技术

同轴电缆通常由中心导体、绝缘介质、外层编织屏蔽层和外护套四部分组成。MCX连接器的端接核心任务，就是将中心针无损连接到电缆内芯，同时将外壳与编织层紧密搭接。围绕这一任务，工业界演进出了两大经典工艺：

• 1. 压接式工艺（Crimp Type）： 借助专用的机械压线钳或全自动气动压接机，通过外加巨大的径向压力，使金属压管发生塑性变形，将电缆的编织屏蔽层和外护套死死“咬”在连接器尾筒上。
• 2. 焊接式工艺（Solder Type）： 利用电烙铁或回流焊、激光焊等热源，通过高温熔化的焊锡（锡铅或无铅合金），将电缆内芯焊接到中心插针上，部分结构的外屏蔽层也通过点焊与尾管固定。

二、 压接与焊接工艺的硬核全方位对比

为了让工程技术与采购人员在实际项目中做出最合理的工艺决策，我们可以从生产效率、机械强度和高频电气表现三个维度进行深度横向比对：

三、 深度解析：为什么现代工业更倾向于优质压接？

在早期的手工作坊式组装中，焊接几乎是唯一的选择。但随着现代电子产品向高频化、智能化高速演进，压接工艺逐渐占据了市场主导地位：

其核心原因在于MCX连接器的体积实在太微小了。焊接操作时，极细的中心针和狭窄的尾筒容不得半点失误。一旦焊锡温度过高或者用量过多，极易流淌进绝缘介质内部，造成阻抗突变甚至短路。而高精度的模具压接通过冷流挤压原理，不仅杜绝了热应力对绝缘件的破坏，还赋予了线束组件极强的抗振动脱落能力，非常契合车载和工业现场的严苛工况。

四、 如何根据应用场景科学选择端接方案？

在实际的供应链采购和线束加工选型中，建议结合具体的终端应用环境进行综合决策：

1. 优选压接的场景： 面对车载导航、野外移动终端、高振动工业设备等需要长期承受机械摇晃和拉扯的环境，强烈推荐采用专业模具压接的MCX线束组件，保障机械寿命。
2. 特定焊接的场景： 在空间极度受限的PCB板载直连、微型射频模块内部跳线，或者小批量实验室手工作业时，规范控制温度的微型焊接依然是一种灵活可行的方案。

无论是精密的机械压接还是严格温控的焊接，端接工艺的每一个微小细节都直接映射出高频信号传输的质量。作为深耕精密互连领域的源头制造商，我们深知工艺对系统稳定性的决定性意义。

一、 认识MCX：微型化设计与核心参数概览

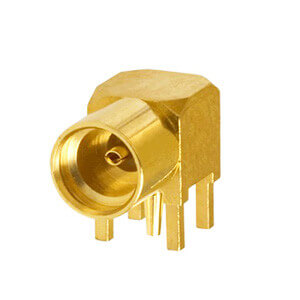

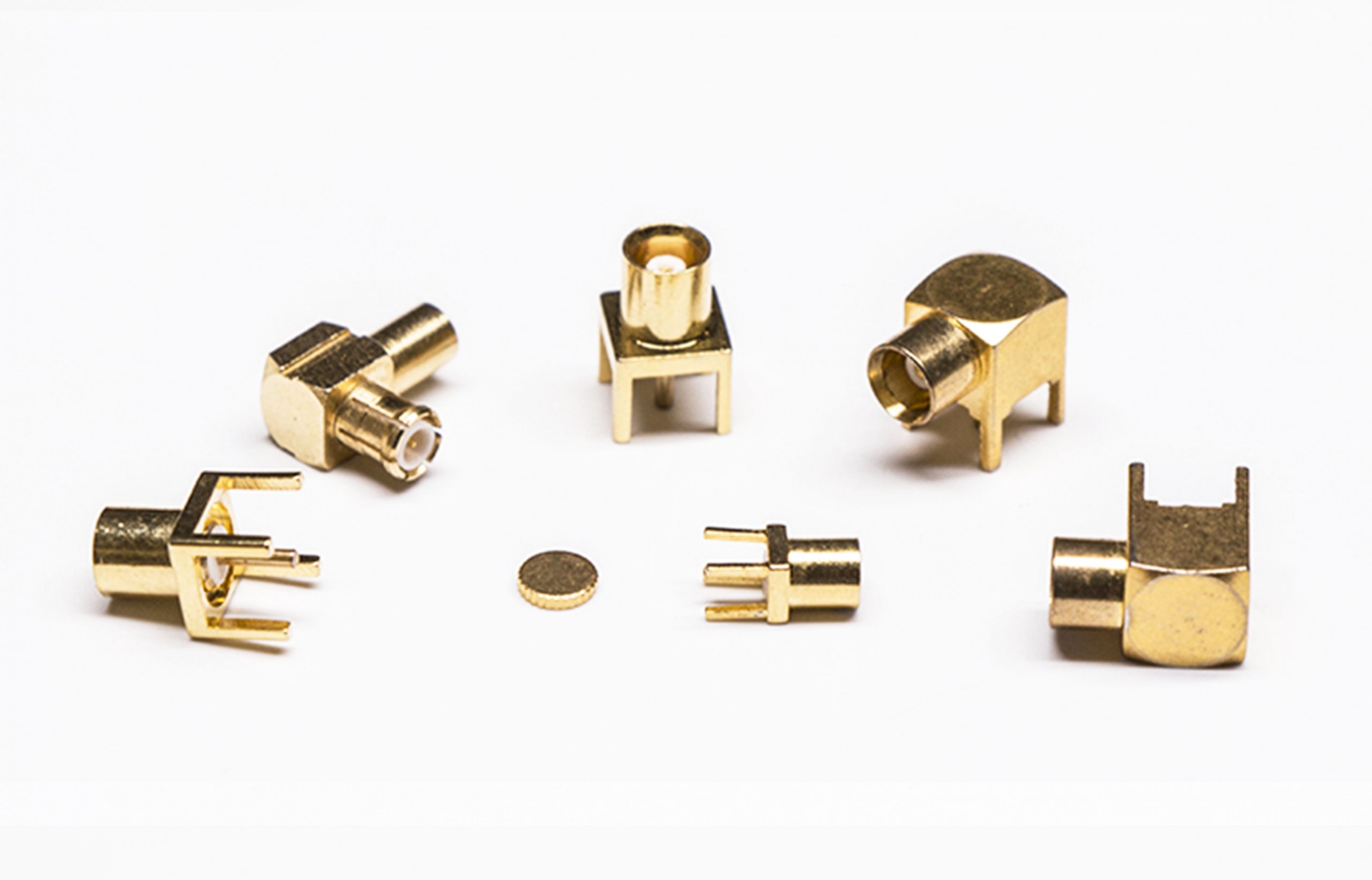

MCX连接器是一种特性阻抗为50欧姆的微型射频同轴连接器（部分特殊应用有75欧姆规格），其工作频率通常可达6GHz。它最大的外观特征在于取消了外螺纹设计，转而采用外径仅为3.6mm左右的弹性卡环外壳。这种设计不仅极大地节省了PCB板上的安装面积，还实现了极佳的盲插便利性。

二、 内部结构大解密：微观世界的高精度协同

尽管MCX的体积极其微小，但其内部依然遵循了严格的同轴传输线物理定律，主要由以下四个核心精密部件构成：

• 1. 弹性外导体与卡入式锁定槽：MCX公头的外壳前端带有几道精密开槽的弹性卡爪，外壁设计有凸起的锁紧环；母头内部则有对应的凹槽。当公头推入母头时，弹性卡爪会发生微幅收缩并瞬间“卡”入凹槽中，形成牢固的360度金属包围屏障。
• 2. 高弹性中心插针与收口套：公头中心通常为细小的圆柱形插针，而母头内部则采用具备高弹性的开槽收口套（如铍青铜材质），确保两者的插针在对接时能够紧密咬合，产生极低的接触电阻。

• 3. 高频绝缘介质（PTFE）：内部支撑采用高纯度聚四氟乙烯（PTFE），将中心导体与外壳严丝合缝地隔开，确保在微型空间内维持恒定的50欧姆特性阻抗，防止高频信号发生反射。
• 4. 尾部同轴线端接结构：连接器尾端通过压接（Crimp）或焊接（Solder）方式与微型同轴电缆（如RG178、RG316或半柔电缆）的内芯与编织屏蔽层融为一体。

三、 工作原理深度解析：从机械卡入到电磁传导

MCX连接器的工作流程可以拆解为“机械快速锁合”与“高频电磁波传输”两个维度：

四、 MCX连接器的主要信号传输优势

正是由于独特的内部结构和工作原理，MCX连接器在实际应用中展现出了三大无法替代的传输特性：

1. 宽频带与低驻波比（VSWR）：得益于精密的微型阻抗补偿设计，MCX在DC至6 GHz的频段内能够保持极低的电压驻波比，确保信号顺利通过而不会产生明显的功率反射。
2. 持久的机械寿命：相比依靠螺纹旋合容易磨损的接口，MCX的弹性卡入结构允许数百次甚至上千次的高效插拔，且弹力衰减极慢。
3. 灵活的空间布局：允许连接器在对接后进行360度的自由旋转（部分结构），极大地缓解了由于线缆走向带来的机械应力。

MCX连接器虽然体积微小，但其背后融合了微机械加工、弹性材料学与高频电磁学的精密结晶。从内部端子的镀金工艺到外壳卡爪的弹性公差控制，每一个细节都决定了高频信号能否顺畅送达。
