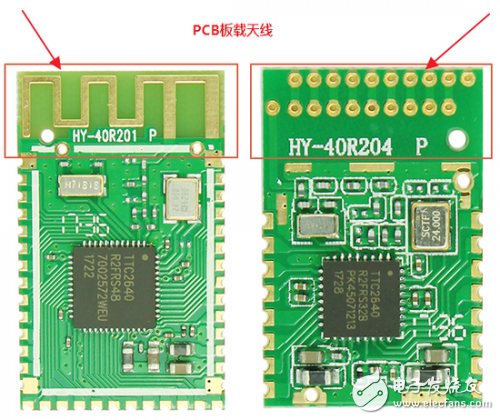

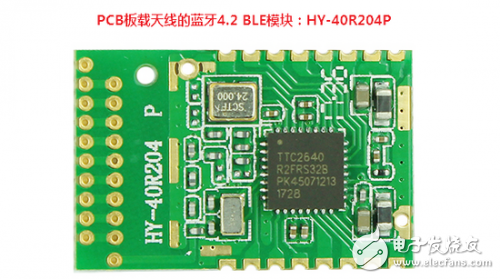

在微型射频互连领域，IPEX（通常被称为MHF系列）连接器是实现PCB板与天线之间信号传输的核心组件。随着消费电子向轻薄化、高性能化演进，IPEX连接器也完成了从1代到5代的迭代升级。对于研发人员而言，型号众多、尺寸细微，选型时极易混淆。今天，仁昊伟业整理了一份详尽的1-5代IPEX尺寸规格对照表，为您解析各代的端子口径、组装配合高度及PCB占板面积，助您在设计初期锁定最优方案。

一、 为什么要关注IPEX各代的尺寸差异？

很多工程师误以为IPEX各代产品仅是更新换代关系，是可以向下兼容的。事实上，不同代际的IPEX连接器在物理尺寸、接触结构及高频损耗表现上完全不同。如果混用或选型失误，不仅会导致射频信号反射（VSWR超标），更可能因为机械尺寸不匹配而无法实现稳固的锁定。

二、 IPEX连接器1-5代规格汇总表

三、 深度解析：各代尺寸与性能的权衡逻辑

1. MHF 1代：大空间下的稳健之选

1代连接器因其尺寸最大，拥有最宽裕的机械安装公差，这意味着它对震动和侧向拉力的耐受度最高。如果您的设备内部空间充足，且工作在较苛刻的震动环境，1代产品是性价比和可靠性的双重保障。

2. MHF 4代：目前的主流平衡点

MHF4是目前市面上普及率最高的型号。它在极小的占板空间（仅1.5×1.5mm）内，实现了高达6GHz甚至更高频段的稳定性能。绝大多数物联网模组厂均以MHF4作为出厂标准，其配套生态最为完善。

3. MHF 5代：针对毫米波的极致挑战

随着5G毫米波技术的推广，MHF5代产品应运而生。它不仅在高度上压榨到了1.0mm，更重要的是内部触点结构优化了高频回波损耗。但需注意，极细的端子意味着它对焊接工艺和组装对准度要求达到严苛级别。

四、 选型避坑：PCB布局与布线注意事项

选型不仅要关注连接器本身的规格，还要注意其在PCB布局中的“边界效应”：

• 铺铜禁布区： IPEX座子四周必须严格遵守厂家建议的“禁布区（Keep-out Zone）”。如果铺铜太近，会改变同轴结构的寄生电容，导致射频阻抗偏离50欧姆。
• 过孔（Via）避让： 板端焊盘下方应避免放置大量过孔，以防止产生不连续的阻抗跳变，这对高频信号至关重要。
• 线缆弯曲半径： 配套线缆的最小弯曲半径随线径（0.81/1.13/1.37mm）而异。在MHF4/5代应用中，若盲目弯折线缆，将直接导致阻抗失配，造成信号衰减。

IPEX连接器的每一代演进，都是人类在微小空间内追求射频传输极限的历程。选型时，只有将配合高度、PCB占板面积与系统频率需求精准对标，才能确保无线互联的稳健。仁昊伟业自2005年起，深耕连接器精密制造，我们的IPEX全系列组件通过了严格的性能指标校验，确保从1代到5代，每一颗产品的阻抗一致性与结构稳定性都符合工业级要求。

如果您在无线模组选型、高频互连组件配对、或是特殊尺寸空间下的结构布局中遇到任何难题，欢迎随时拨打我们的技术热线：400-6263-698。我们将为您提供详尽的技术参数报告与工程选型建议，协助您的项目设计达到性能与成本的最优平衡。选择仁昊伟业，连接不只在于当下的导通，更在于长久而稳健的性能保障。

在无线通信模组、物联网（IoT）设备及各类智能硬件中，IPEX（也称MHF系列）射频连接器凭借其微型化与出色的阻抗匹配特性，成为了连接天线与射频电路的标准方案。然而，面对从第1代到第5代跨度极大的选型矩阵，很多工程师不仅感到困惑：各代产品性能有何差异？我的项目究竟该选哪一代？作为精密互连制造领域的先行者，仁昊伟业今天将为您拆解IPEX各代产品的技术演进逻辑，助您在项目选型中精准避雷，实现射频链路性能的最优化。

一、 IPEX连接器的技术演进：追求极致的微型化

IPEX系列的每一代演进，本质上都是在“减小占板面积”与“维持高频特性”之间寻找平衡点。从第1代到第5代，连接器的体积不断被压缩，但这并不意味着“数字越大越好”，选型的核心在于——平衡空间、成本与频率需求。

1. IPEX 1代（MHF1）：经典稳健

作为最成熟的型号，1代连接器的体积相对较大，但结构非常经典。它的安装手感极佳，容错率高，适合内部空间宽裕的传统工业设备、大型无线网卡及车载系统。

2. IPEX 2代/3代：过渡时期的尝试

这两代产品在市场上应用相对有限。3代连接器（MHF3）曾在超薄笔记本中红极一时，但在后续的集成度竞争中逐渐被4代取代。

3. IPEX 4代（MHF4）：目前的行业标准

MHF4是目前智能手机、可穿戴设备及高性能物联网模组的主力。它在保持优秀高频性能的前提下，将体积压缩到了极致，极大地解放了PCB空间。

4. IPEX 5代（MHF5）：性能与频率的巅峰

5代产品进一步优化了高频损耗，专为5G毫米波、高速Wi-Fi 6E/7等对信号纯净度要求极苛刻的场合设计。

二、 各代产品选型对比与决策指标

如何根据项目需求做出选择？请参照下表进行快速评估：

三、 选型时的三大技术陷阱

1. 频率的“伪覆盖”

虽然绝大多数IPEX连接器均标称支持6GHz，但由于屏蔽层设计的细微差异，1代在5.8GHz附近的插入损耗表现往往弱于4代和5代。若您的项目涉及Wi-Fi 6E（6GHz以上频段），请务必避开1代，首选4代或5代以降低系统链路预算损失。

2. 结构抗震性能的忽略

体积越小，锁扣越精密。在户外振动环境下（如无人机或车载），1代连接器的机械结构稳定性明显优于4代和5代。若设备使用环境震动剧烈，一味追求微型化可能导致后期无线链路因震动而出现间歇性失联。

3. 配套线缆的“短板效应”

选定了高性能的5代连接器，却配套了低端的0.81mm细径线缆，这无异于给法拉利配上了自行车胎。高性能射频连接器必须配套高质量、屏蔽层厚度足够的同轴线缆（如1.13mm或更粗），否则高频能量将会在电缆中被转化为热量损耗掉。

从第1代到第5代，连接器的演进是射频工程追求卓越的缩影。作为深耕连接器领域二十余年的企业，仁昊伟业不仅提供全代际的IPEX产品，更专注于每一微米精度下的电性能保证。我们深知，无线通信的质量不仅仅取决于模组，更取决于这些微小的互连点能否稳如磐石。

我们的IPEX组件通过了严格的盐雾测试、高低温冲击测试及插拔耐久测试，确保在每一台终端设备中都能稳定运行。如果您在无线模组选型、天线阵列布局，或是特殊高频应用场景下遇到难题，欢迎随时拨打我们的技术专家支持热线：400-6263-698。我们将为您提供详尽的技术参数对比报告及定制化线缆组件方案，协助您的项目实现最优的性能/成本比。

在无线通信领域，IPEX（也常被称为U.FL或MHF系列）微型射频连接器因其卓越的空间利用率和优异的高频性能，成为了Wi-Fi、蓝牙及5G模块的标准配置。然而，对于许多初次接触硬件设计的工程师而言，IPEX连接器的“公母”命名规则常与常规认知略有不同，导致在选型和采购时产生混淆。今天，仁昊伟业将为您详细拆解IPEX连接器的识别逻辑，并深入探讨板端与线端的配对要点，助您精准避开选型误区。

一、 核心认知：IPEX连接器“公母”定义的特殊性

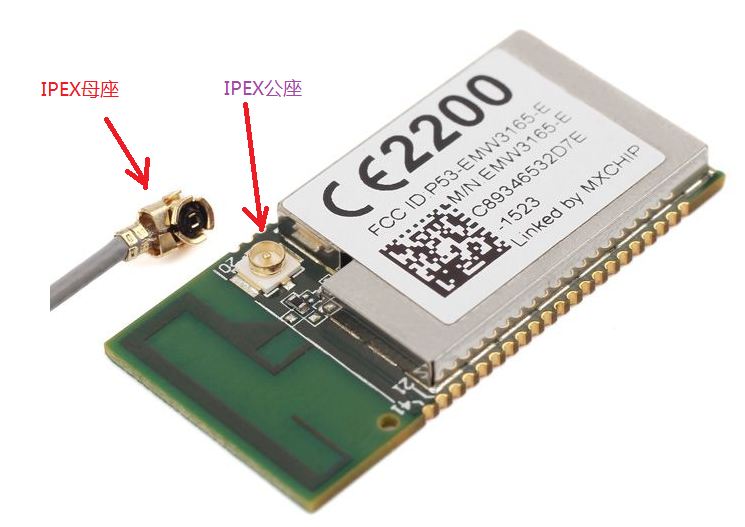

在常规连接器领域，我们习惯根据是否有“针”来定义公母。但在IPEX体系中，我们需要先明确一个关键概念：板端座子（PCB Socket）与线端插头（Cable Plug）。

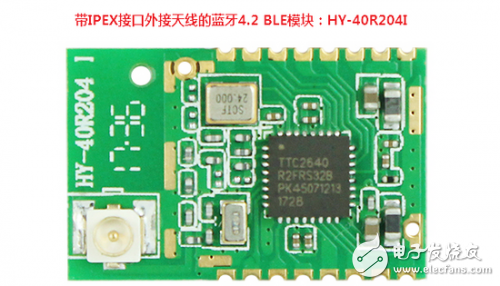

1. 板端座子（PCB Mount Socket）：通常被称为“母头”

安装在电路板上的那一部分，其核心结构包含一个微小的中心触点（Socket/Female contact）和一个金属外壳。之所以将其定义为“母头”，是因为其中心触点是凹陷的孔状结构，用于接收来自插头的信号针。

2. 线端插头（Cable Plug）：通常被称为“公头”

集成在射频电缆组件末端的那一部分，拥有一个凸出的中心针脚（Pin/Male contact）。当它压合到板端座子时，凸出的针脚插入座子的孔内，从而实现射频信号的连通。

特别提醒：在行业采购习惯中，我们更多使用“板端座子（PCB Socket）”和“线端插头（Cable Plug）”这两个词汇，因为这比笼统的公母头定义更具描述性，能有效避免因定义偏差导致的退换货风险。

二、 如何快速识别与配对？

识别IPEX连接器并确保配对成功，需遵循以下视觉与规格检查流程：

1. 视觉识别：寻找“防呆”特征

• 规格型号对齐： IPEX系列拥有MHF1、MHF3、MHF4等不同尺寸。必须确保板端座子与线端插头的系列型号完全一致。不同系列尺寸差异极大，完全无法兼容。
• 中心针接触面： 线端插头中心拥有一个可见的黄金色细针；板端座子则是一个中心带孔的金属圆柱。

2. 防呆与安装要点

IPEX连接器采用的是“直压式”锁紧设计。安装时，只需将插头对准座子，施加轻微的垂直下压力，听到清脆的“咔哒”声，即表示锁紧到位。切记不要在未对准的情况下用力按压，以免导致插头中心的微型针脚折弯，导致高频信号链路失效。

三、 选型配对的常见“陷阱”与避坑指南

避坑指南：在进行射频链路设计时，不要仅仅关注连接器本身。线缆长度与线径同样影响信号质量。对于高频应用，线缆越长，损耗越大。建议在阻抗预算范围内，尽量缩短线缆长度，并优先选择屏蔽性能更好的同轴线缆。

四、 为什么选择仁昊伟业作为您的射频方案伙伴？

IPEX连接器的制造属于典型的“微米级”工程，从金属冲压的毛刺控制到绝缘体的材料纯度，每一项参数都直接影响到无线传输的稳定性。仁昊伟业自2005年起深耕射频互连领域，我们的IPEX系列组件具备以下核心优势：

• 极致的同心度控制： 确保插针与插孔完全对准，有效降低高频段的信号反射。
• 高韧性金属触点： 保证在多次热冲击及物理震动后，依然具备足够的接触压力，避免断连。
• 完善的兼容性测试： 我们的每一个批次，均经过严格的插拔测试与网络分析仪（VNA）验证，确保其电气性能符合甚至优于原厂技术标准。

IPEX连接器的公母识别与配对，不仅是简单的物理对接，更是对高频射频链路的一次“交付”。理解座子与插头的逻辑，是保证无线信号无损传输的第一步。作为连接器精密制造领域的深耕者，仁昊伟业始终致力于为您提供高可靠性的互连组件，成为您物联网设备稳定运行的坚强后盾。

如果您在智能终端射频天线布局、微型互连组件选型，或是复杂电路环境下的转接线定制中遇到挑战，欢迎随时拨打我们的专家技术支持热线：400-6263-698。我们将为您提供详尽的参数对比与应用方案建议，让您的设备连接更加稳健。选择仁昊伟业，连接不只在于当下的连通，更在于长久而稳健的信号保障。

在射频系统的硬件设计中，IPEX 连接器（即 MHF 系列）与极细同轴线缆的组合是实现信号传输的“黄金搭档”。然而，许多工程师在选型时往往只关注接头型号（如 IPEX 1 代或 4 代），却忽略了线缆直径（OD）与连接器压接腔体的物理匹配关系。选错线缆不仅会导致安装困难，更会引发阻抗失配或由于结构应力导致的接头脱落。仁昊伟业作为精密射频组件的专业制造商，今天为您梳理出一套完整的线缆匹配逻辑，助您轻松避坑。

一、 核心匹配逻辑：不仅要“扣得住”，更要“压得稳”

IPEX 连接器的选型受限于两个物理维度：接头尺寸和适配线径。每种型号的 IPEX 公头（线端）其尾部的压接套管（Barrel）直径是固定的，这直接决定了它能“抱住”多粗的线。

• 物理限制： 如果线缆太粗（如用 1.37mm 的线配 IPEX 4 代），接头尾部无法合拢，屏蔽层无法被完全包裹；如果线缆太细，压接不紧，抗拉强度将大幅下降。
• 性能平衡： 越细的线（如 0.81mm）柔软度越高，适合微型设备，但信号损耗（衰减）也越大；越粗的线（如 1.78mm）损耗低，但硬度大，容易对小型焊盘产生拉扯应力。

二、 IPEX 家族与常用线缆的匹配表

以下是仁昊伟业实验室根据行业标准整理的常见匹配组合：

三、 不同线材的特性对比：选粗还是选细？

1. 0.81mm：极薄空间的王者

它是目前市面上最细的射频线之一，主要配合 IPEX 4 代或 5 代 使用。适用于智能手机、穿戴设备以及对厚度要求极其严苛的 M.2 接口 5G 模组。

缺点： 线缆极细，机械强度低，长距离传输（超过 20cm）时损耗明显。

2. 1.13mm：最为均衡的“常青树”

它是 IPEX 系列最常用的线径，兼顾了柔韧性与射频性能。几乎所有的无线网卡、笔记本 Wi-Fi 天线都在使用它。

优势： 采购方便，成本极具竞争力，支持 IPEX 1 到 4 代的多种接头。

3. 1.37mm：追求信号质量的首选

对于工业级路由或基站模块，如果空间允许（通常配 IPEX 1 代），1.37mm 是更好的选择。

优势： 相比 1.13mm，它的屏蔽层更厚，中心导体更粗，频率支持更稳，特别适合 Wi-Fi 6（6GHz 以上）的短距离传输。

四、 实战选型建议：来自仁昊伟业的“三看”法则

1. 看模块接口： 确定母座型号。如果是 M.2 接口通常需要 IPEX 4 代接头，只能选 0.81mm 或 1.13mm 的线。
2. 看传输距离： 如果天线距离模块超过 30cm，请尽可能选择较粗的线（如 1.37mm 或 1.78mm），以减少信号在途中的衰减。
3. 看应用环境： 如果设备处于高振动环境（如无人机），请避免使用 1.37mm 等硬度较大的线缆配合小型接头，因为线缆的晃动会产生巨大的力矩，导致接头松脱。此时，柔软的 1.13mm 配合固定点设计是更好的方案。

总结来说，IPEX 选型不仅仅是接头的匹配，更是线缆、空间、频率与机械应力的综合博弈。 仁昊伟业致力于为您提供从线材生产到高精度压接的全流程服务。我们所有的 IPEX 线缆组件均通过矢量网络分析仪（VNA）的全检，确保驻波比（VSWR）与插入损耗（IL）符合军工级标准。如果您在 WiFi 6E 或 5G 产品的射频布局上遇到难题，或者需要定制特殊长度的极细同轴跳线，欢迎拨打我们的技术热线：400-6263-698。我们将为您提供专业的技术对标与免费样机打样，助您的项目马到成功。

在射频工程师的圈子里流传着一个令人头疼的“冷知识”：IPEX（MHF）连接器的额定插拔寿命通常只有 30 次左右。 对于习惯了 USB 接口上万次寿命的采购和产线工人来说，这听起来简直像是“纸糊的”。但在精密电子的世界里，这 30 次绝非危言耸听。一旦超过这个次数，或者操作稍有不慎，就会出现信号波动、焊盘脱落甚至中心针断裂。仁昊伟业作为精密连接器的老牌厂商，深知每一颗 IPEX 背后都是昂贵的射频模块。今天，我们就来聊聊如何在这“30次”的极限挑战中，保住你的电路板。

一、 为什么 IPEX 如此“娇贵”？

IPEX 连接器（如常见的 MHF1、MHF4）采用的是极细微的磷青铜镀金簧片。为了实现极致的体积和 6GHz 以上的高频性能，其材料厚度和弹性范围被压缩到了物理极限。

• 机械疲劳： 每插拔一次，公头（线端）的簧片都会发生一次微小的塑性变形。30 次后，簧片的正向压力会显著下降，导致接触电阻剧增。
• 镀层磨损： 这种微型接头的镀金层极薄，频繁插拔会导致底层镍暴露，引发氧化。
• 结构脆弱： 尤其是 IPEX 4 (MHF4)，中心针直径仅约 0.12mm，相当于一两根头发丝的粗细，任何侧向剪切力都是致命的。

二、 生产端：如何避免“未用先损”？

很多 IPEX 的损坏发生在产线组装阶段。以下是仁昊伟业总结的生产防损三原则：

• 对准是灵魂： 严禁“盲插”。必须先用肉眼或定位工装确认公母头圆心重合，再垂直向下受力。如果感觉到阻力不均匀，绝对不能强行加压。
• 工具替代手指： 产线工人应佩戴指套，并使用专用手动插拔镊子。严禁用指甲直接抠拔线缆，这会导致线缆拉力直接作用于焊盘。
• 减少测试损耗： 在射频测试站位，建议使用“RF 开关连接器”或专门的测试探针座，避免直接频繁插拔产品上的 IPEX 接口。

三、 维修端：如何救活“伤残”接头？

当售后或维修环节必须更换天线时，请参考以下实战锦囊：

避坑准则： 永远不要试图用尖嘴钳去“夹紧”已经松动的 IPEX 公头。这种暴力修复法会彻底破坏接头的圆度，导致驻波比严重劣化。

四、 进阶方案：使用专用拆卸工具

如果你还在用普通指甲剪或镊子撬接头，请立即停止。专用的 IPEX 拆卸棒（Push-Pull Tool） 价格极低，但能确保受力点始终垂直于 PCB 平面。

五、 选型时的“隐形避雷”

作为采购或研发，在选型时可以多问一步：

1. 确认线径适配： 1.13mm 的线配 IPEX 1 是黄金搭档，如果为了信号强行配更粗的线，其线材硬度（回弹力）会加速接头的松动。
2. 品牌兼容性验证： 市场上存在大量兼容件。仁昊伟业生产的 IPEX 系列严格遵循国际 MHF 标准，确保与大牌模块（如移远、广和通）的母座实现微米级公差匹配。

总结来说，IPEX 的“30次寿命”是一个警钟，提醒我们对待高频信号要像对待精密艺术品一样温柔。 仁昊伟业始终坚持每一批次 IPEX 组件都经过严格的机械应力测试与盐雾实验，确保在有限的寿命内提供最稳定的连接质量。我们不仅提供高品质的连接器，更愿意分享这些“带血”的经验教训。如果您在生产中遇到了严重的端接损耗问题，或者需要采购高可靠性的射频组件，欢迎致电我们的技术专家热线：400-6263-698。我们将为您提供专业的操作培训视频与定制化夹具建议，助您的项目马到成功。
