RF连接器即射频同轴连接器,是一种装接在电缆上或安装在仪器上的一种元件,用于传输线电气连接或分离,是同轴传输系统不可缺少的关键元件。同其它电子元件相比,RF连接器的发展史较短。1930年出现的UHF连接器是最早的RF连接器。到了二次世界大战期间,战争需求致使雷达、电台和微波通信领域发展,产生了N、C、BNC、TNC、等中型系列,1958年后又出现了SMA、SMB、SMC等小型化产品。直到1964年美国军用标准MIL-C-39012《射频同轴连接器总规范》出台,RF连接器正式开始向标准化、系列化、通用化方向发展。

仁昊伟业科技生产的高性能RF射频同轴连接器产品符合GB11316-89、IEC169、MIL-C-31012等国内外通用标准,品种规格齐全,工厂批发价格,广泛用于汽车,消费电子,仪器设备、电信、安防和医疗等行业。

  • 厂家直销批发价格,免费提供样品测试;产品可根据材质和性能要求定制;
  • 依据国际MIL-C-39012,CECC22120和IEC60169-8标准生产。产品设计合理紧凑,减少安装空间;
  • 卡口式连接方式,便于快速插拔使用,方便快捷;

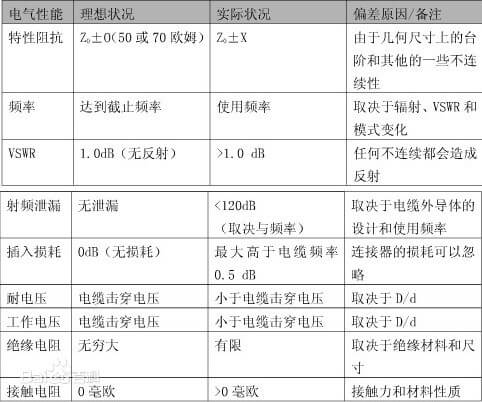

射频连接器电气性能

实际的电性能取决于电缆的性能、电缆的接触、连接器的几何尺寸、内导体的接触等等。同轴线的最大频率必须是传输线中最薄弱的元件的最大使用频率,因为它取决于所有元件而不是某个元件。举个例子,某个射频连接器的使用频率是10GHZ,与它相连接的电缆的使用频率是5GHZ,此组件的最大使用频率是5GHZ。所有因素的综合决定了整个传输线的使用频率。

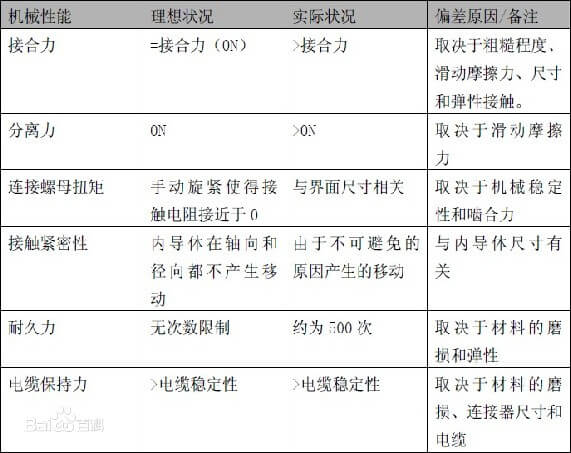

射频连接器机械性能

制造过程中的各种元件的加工方法决定了射频连接器的机械性能和电气性能。在考虑机械性能的同时也要考虑到生产的数量和规模。研究特定性能达不到要求的原因是十分重要的,这种分析有助于避免下一次错误的发生。另一方面,射频连接器越小,制造越困难,制造成本越高,精度和误差越差。以后的工业应用之中对,小型,优异,便宜的电子元件的需求还会越来越大。

射频连接器主要规格

阻抗:几乎所有的射频连接器和电缆被标准化为50Ω的阻抗。唯一的例外普遍是75Ω系统通常用于有线电视安装。它也是重要的射频同轴电缆连接器具有相匹配的电缆的特性阻抗。如果不是这样,一个不连续性被引入和损失可能导致。

VSWR(电压驻波比):在理想情况下应该是团结,良好的设计和实施能保持VSWR低于1.2在感兴趣的范围内。

频率范围:现在大多数射频工作是在1至10GHz的范围,因此,连接器必须在这个区域的低损失。对于10 GHz以上的情况下 – 有很多工作,现在在10至40 GHz范围内的事情的 – 有其中选择较新的连接器。他们是昂贵的,因为是电缆本身。

插入损耗:这是在感兴趣的频率范围内的连接器损耗。损失通常在0.1和0.3分贝。定如何临界每瓦(或分数瓦)是在大多数设计中,即使是这样的小的损失,必须最小化,计入链路损耗预算。它在低噪声前端,当信号强度和信噪比低尤为重要。

运转周期:有多少连接/断开周期可以连接承受,仍然符合其规格?这通常是在500或1000个循环。螺纹连接器,供应商指定的紧固力矩是在维持性能和可靠性的重要因素。

功率:电源处理由两个电阻损耗(加热)和绝缘击穿确定。虽然甚至几十年的设计主要是前处理几十瓦多,今天的设计界侧重于低功耗设备,如手机,微微蜂窝和毫微微蜂窝基站,视频接口,RF和小玩意。这些是在副1W范围,所以连接器可以小得多并且其额定功率是更小的约束。 [1]
