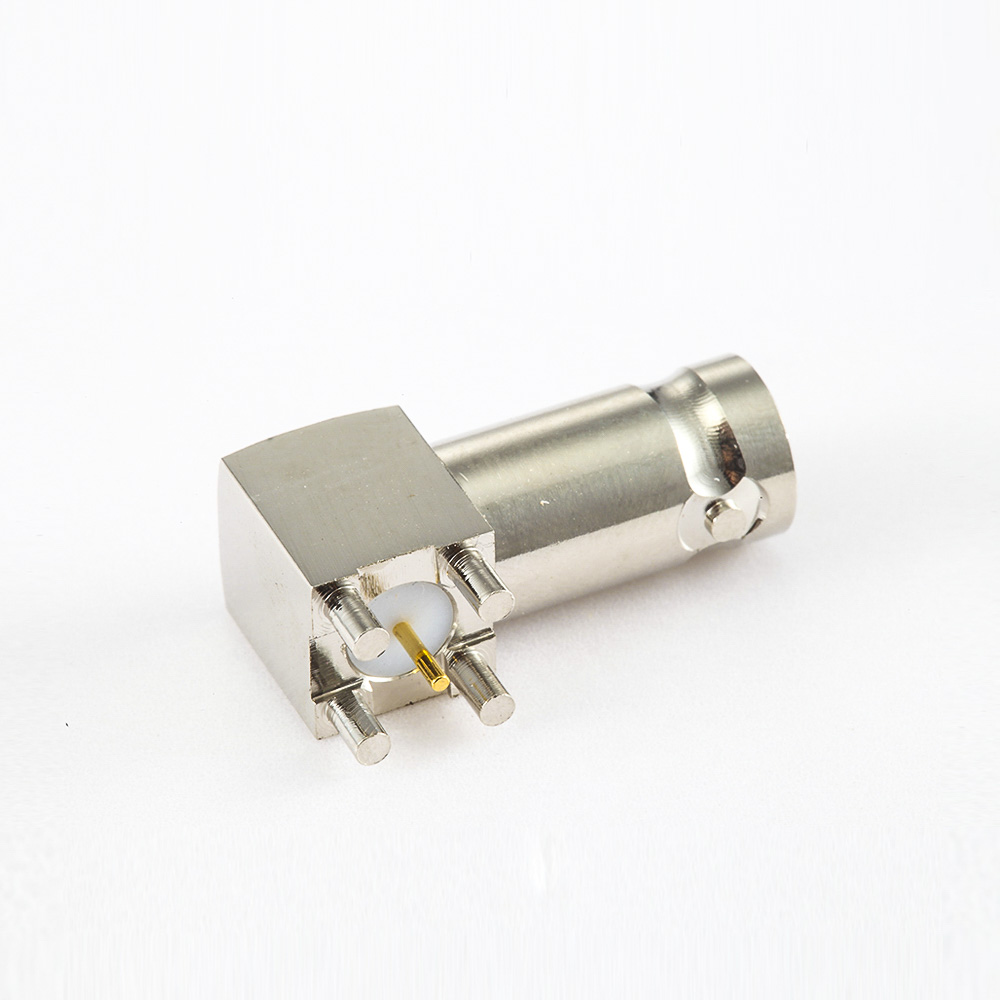

BNC 75欧姆母头弯式焊接PCB板的座子

BNC 75欧姆母头弯式焊接PCB板的座子


料号:EB-001-0503
标签:BNC连接器, 母, 弯式, PCB安装, 焊接, 插孔, 铜, 镀镍, 标准, 75Ω

产品特点:

  • 紧凑设计,安装所需空间更少;

  • 快速插拔,安装简单方便;

  • 高质量原厂出货, 30天无忧退换货;

  • 来自品牌OEM原厂批发,相同质量,更实惠的价格;

阻抗 50 ohm
频率范围 50 ohm 为 0~4 GHz
电压驻波比 直式 ≦ 1.22/3GHz / 弯式≦ 1.30/3GHz
耐电压 1500V rms
工作电压 500 V rms
中心接触电阻 ≦ 1.5 mΩ (Milliohms max.)
外接触电阻围 ≦ 2.0 mΩ (Milliohms max.)
绝缘电阻 ≧5 x 10³ mΩ (Megohms min.)
耦合方式 卡扣连接
保持力 6 lbs min.
配接耐久性 ≧500 cycles
温度范围 Teflon -55℃~+155℃ / POM -40℃~+60℃
螺母锁定保持力 100 lbs. min.
振动 MIL-STD-202 Meth. 204
抗腐蚀性 MIL-STD-202 Meth. 101

材质

部件 材料 表面处理
主体 Brass Nickel(Ni)
中心针 Brass Gold
绝缘子 Teflon White
