SMB连接器英文(SubMiniature version B)连接器是在20世纪60年代发明的同轴RF连接器。SMB连接器的尺寸小于SMA连接器,采用推入式耦合方式,有50Ω或75Ω阻抗版本,频率从DC到4 GHz的出色的电气性能。

仁昊伟业科技是专业SMB接头、SMB接口、SMB连接器生产厂家,供应各种规格SMB连接器,更多未列出SMB连接器产品,请联系我们索取更详细资料。

  • SMB接头依据国际MIL-C-39012,CECC22120和IEC60169-8标准生产。产品设计合理紧凑,减少安装空间;
  • SMB接头推入式插拔方式,安装方便快速;
  • SMB接头宽频高性能,低反射;
  • SMB接头可在非关键部件采用压铸工艺生产,降低成本;

下单之前请联系我们获取SMB连接器产品免费样品

仁昊伟业科技所有SMB接头、SMB接口、SMB连接器产品可根据客户要求定制不同的尺寸和规格,常规产品提供免费样品测试。

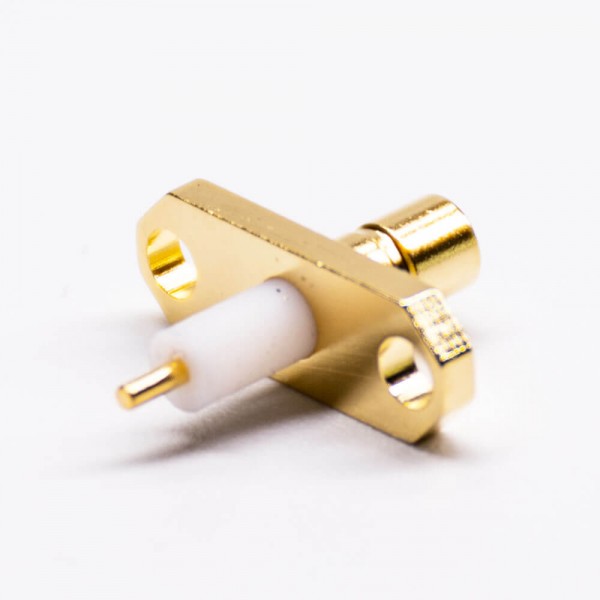

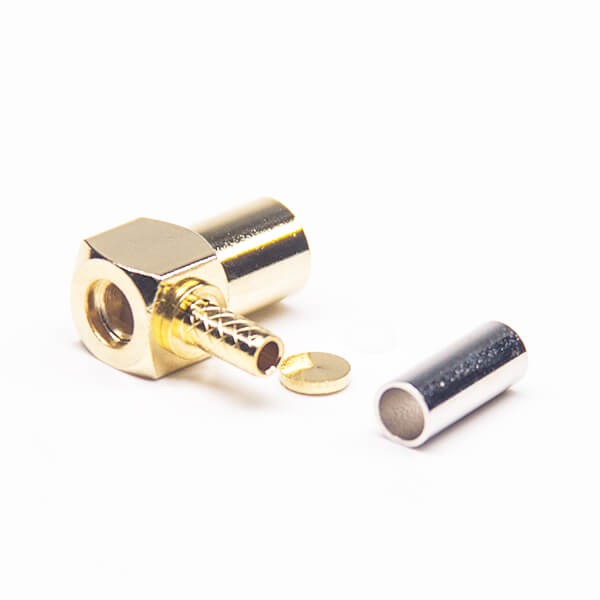

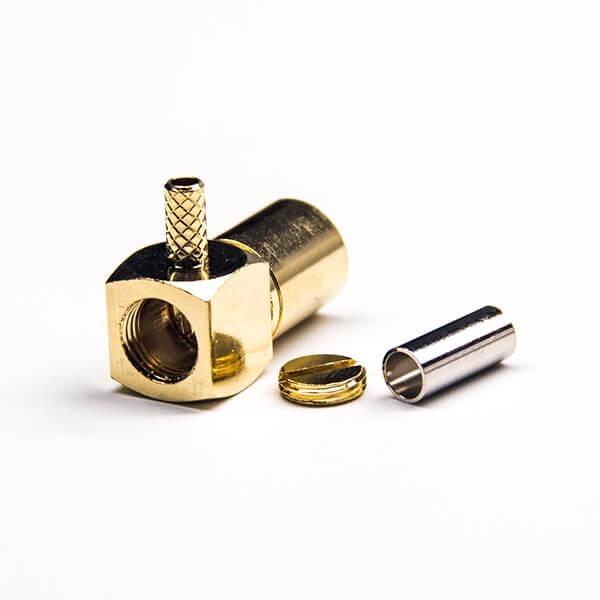

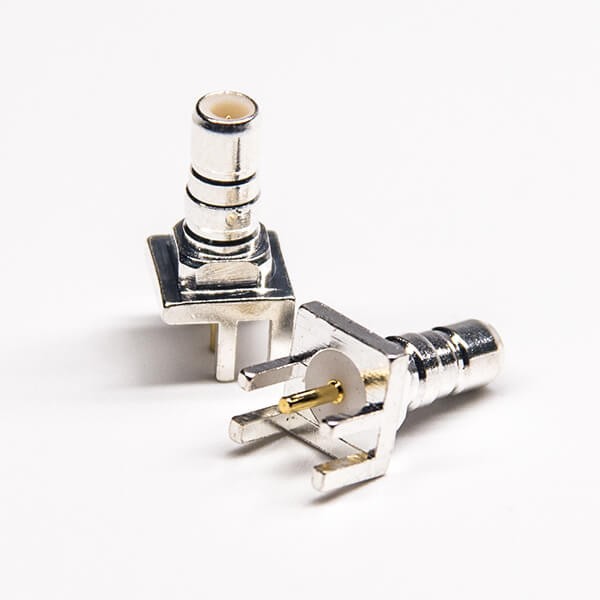

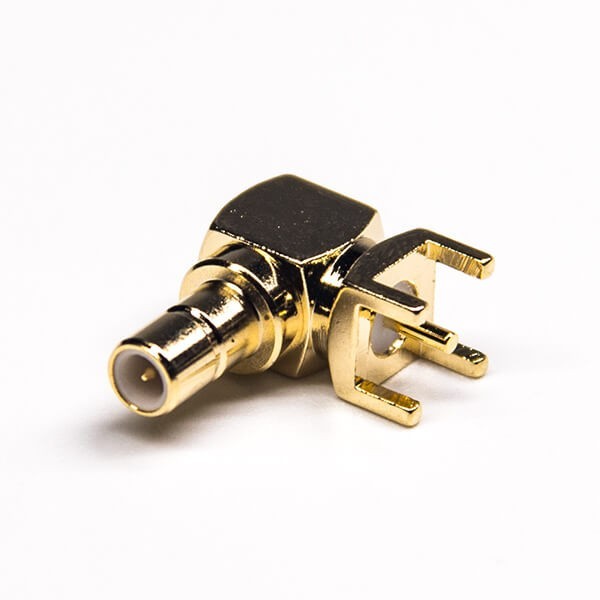

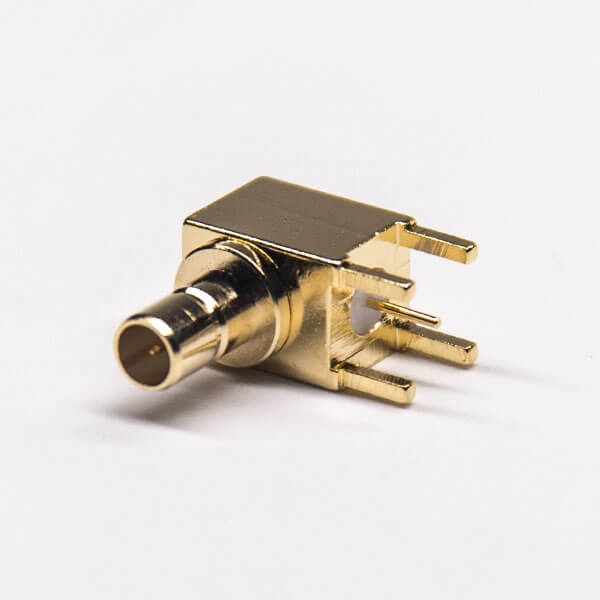

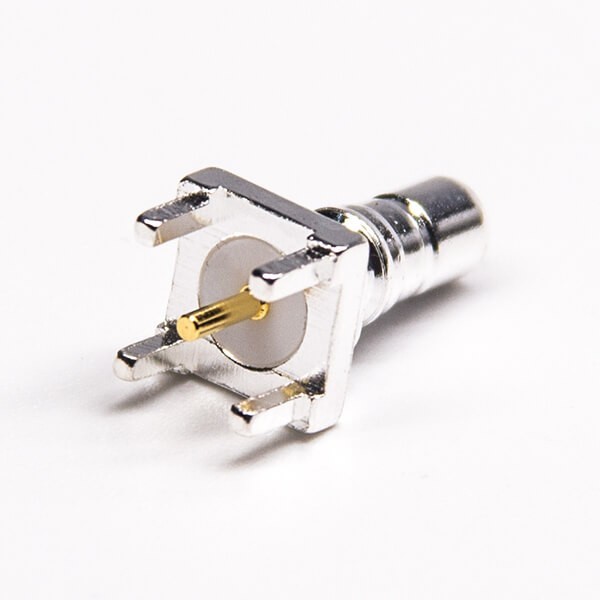

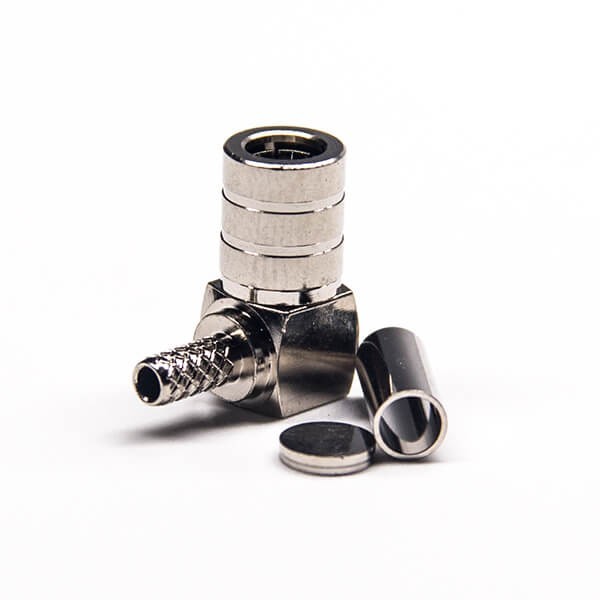

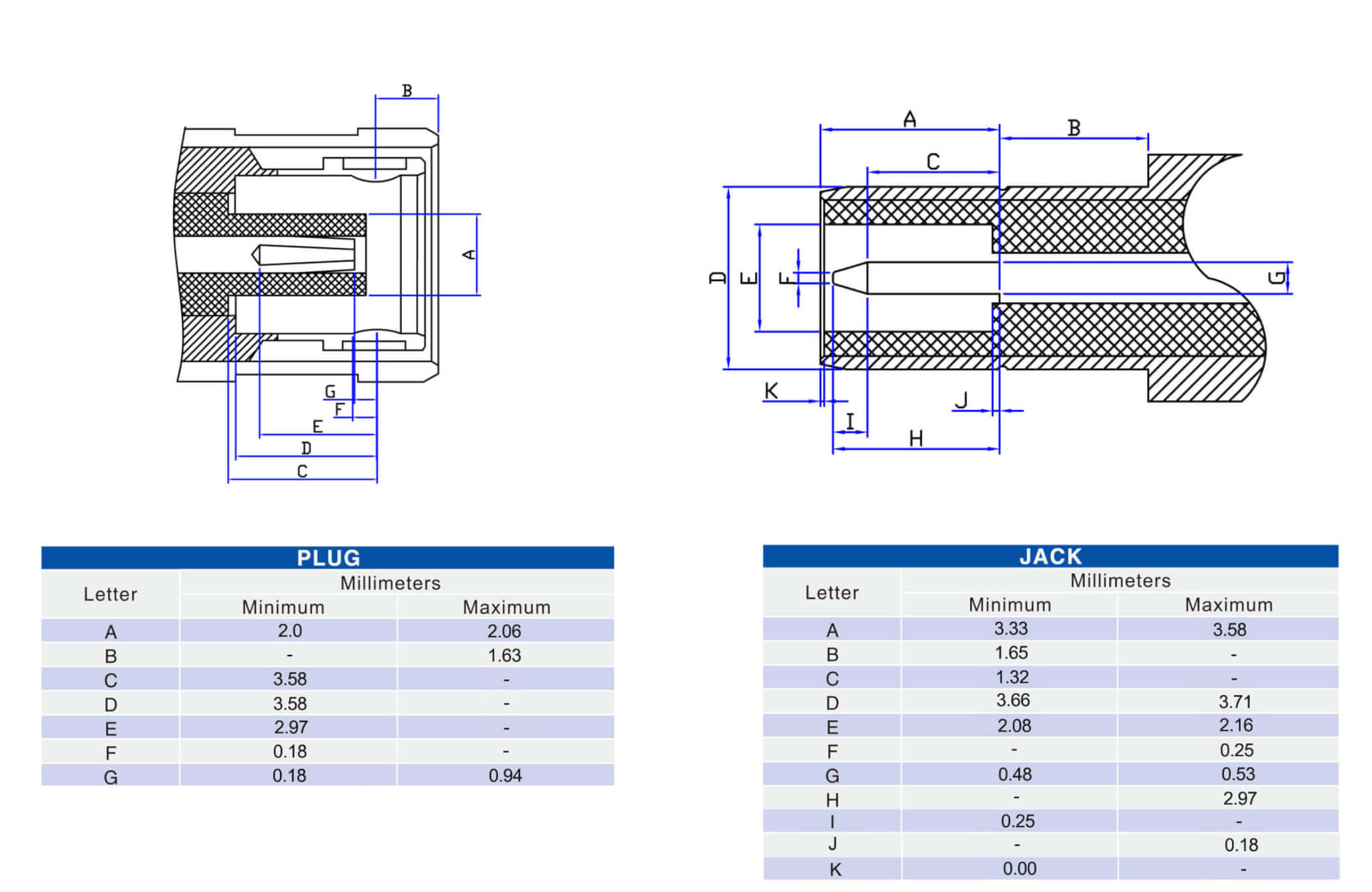

SMB连接器产品界面

SMB连接器技术性能&规格参数

电气性能

  • 阻抗:50 ohm
  • 频率范围:0~4 GHz
  • 电压驻波比:直式 ≦ 1.3max / 弯式≦ 1.5max
  • 耐电压:
    接RG316,RG402线缆时为1000 V rms
    接RG142,RG405线缆时为750 V rms
  • 工作电压:
    接RG316,RG402线缆时为335 V rms
    接RG142,RG405线缆时为250 V rms
  • 中心接触电阻: ≦ 6.0mΩ (Milliohms max.)
  • 外接触电阻:≦ 1.5 mΩ (Milliohms max.)
  • 绝缘电阻:≧ 1000 mΩ(Megohms min.)

机械性能

  • 耦合方式:推入式
  • 保持力:4 lbs min.
  • 配接耐久性:大于500次 (使用铍铜中心针时)

环境性能

  • 温度范围:-65°C ~ +155°C
  • 振动:MIL-STD-202 Meth.204
  • 抗腐蚀性:MIL-STD-202 Meth. 101
