详述bnc连接器与Q9头连接器二者的差异

在连接器中，有一款Q9系列的产品，这一款产品与bnc连接器有什么不同呢?相信很多人都不太懂这个问题，下面深圳仁昊伟业科技有限公司的技术人员将为大家介绍一下Q9头连接器以及bnc连接器的知识，让大家更好的区别BNC连接器与Q9连接器。

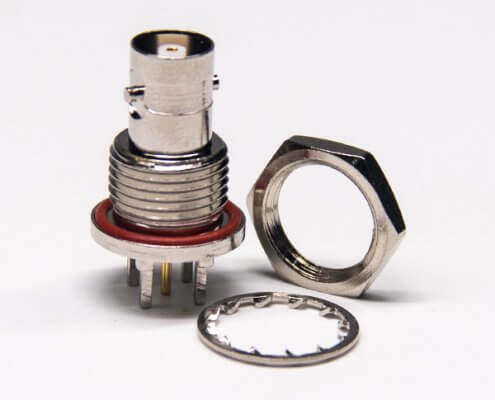

bnc连接器(展示图)

bnc连接器的英文全称是Bayonet Neill-concelman，直译为“尼尔—康塞曼卡口”，它由一根中心针、一个外套和卡座组成。而Q9接头在外形上几乎与bnc连接器一模一样，外行人，根本无法区分这两种产品，甚至不少专卖bnc连接器的人都无法说出bnc连接器与Q9的区别，这就导致不少从业者拿Q9头当bnc来卖。

BNC接头与Q9接头的区别：BNC是尺寸英制的标准，而Q9是国标，具体表现在中间的芯子部分(下图箭头所指的红色圈圈部分)，BNC的胶芯更细一点、离接头的边沿更远一点(为3.8mm)，而Q9的要粗且离边沿更近。

Q9头连接器(展示图)

Q9头与BNC像DB9公母头一样的一对关系.用于像示波器,信号发生器等.Q9和NBC的口径稍微有点不同，BNC的母头中间的缝隙比Q9得稍微大一些，一般示波器都是BNC的，用Q9也能插进去，但是时间长了会插坏的，另外一半头上都是有标记的，留心一下就知道了。50欧姆适用于传输功率，75欧姆适用于传输信号。数字线必须是75欧姆的。

阅读完上述内容之后，您应该对“bnc射频连接器与Q9头连接器什么不同吗”这个问题有一定的了解了，想了解更多关于bnc连接器的相关知识，可以查阅深圳仁昊伟业科技有限公司其他文章。如果您需要采购或者定制bnc连接器产品，可以拨打我们的电话0769-81100186。

/0 评论/通过：

易操作的防水型BNC连接器接头制作教程

BNC接头主要用于监控工程中摄像设备输出时候导线和摄像机的连接头，与普通的d-sub接头有所差别。不知道您对于视频监控BNC连接器接头制作的知识了解多少，接下来深圳仁昊伟业科技有限公司技术人员将会手把手教您制作一下视频监控BNC连接器接头，亲测额，绝对管用。

免焊Q9：

将视频线剥开，剪掉锡纸，并将铜芯上的绝缘壳剪掉，留出部分铜芯线，屏蔽层的金属拧成另一条线;把Q9接头的套筒拧下来，用螺丝松开接头上的螺丝，将套筒套到视频线上，视频线同心轴插到接头的同心孔，螺丝拧紧，并且将金属网丝穿过铁片固定到接头铁片上，将铁片包在视频线上用钳子夹紧，拧上套筒就完成接头安装了，如下图：

制作监控bnc接头连接器所需的工具主要有螺丝刀、钳子、常用电工工具。

方法/步骤

第一步、拧开BNC接头

第二步、剥开视频线

第三步、准备连接

第四步、连接固定

第五步、拧上套筒

第六步、完工检查

END

注意事项

铜芯不能和金属网接触避免造成短路

金属网一定要缠绕固定牢固，防止脱落

阅读完上述内容之后，您对于视频监控BNC防水连接器接头制作应该已经十分清楚了，只要按照上文的图片步骤，一步一步操作，相信您很快能完成一个标准的视频监控BNC连接器接头制作，并体验到这种动手操作的乐趣。深圳仁昊伟业科技有限公司是一家专业的电子连接器生产厂家，有着丰富的电子连接器生产经验，产品通过了ISO认证，客户们可以放心购买。

本文来源：http://www.renhotec.cn/spljq/2681/

/0 评论/通过：

仁昊工程师教您如何选择bnc连接器原材料

bnc连接器的运用是非常广泛的，在很多多媒体的数据传输接口中都有应用，随着行业竞争的白热化，各大厂商在bnc连接器材料的选择上，各不相同。那么什么样的原料能造出好的连接器，下面深圳仁昊伟业科技有限公司将为您详细剖析一下关于bnc连接器原材料的相关知识，希望对您有所帮助。

选好材料，对于bnc连接器的生产质量是非常关键的，选择劣质材料，势必导致bnc连接器性能的大大下降。通常而言，一款好的bnc连接器产品，在金属材质方面的要求，通常是要具备良好的传导性，而铜便是传导性最好的金属。但是由于铜的价格较高，所以行业中出现纯铜的比率是比较少的。

另一个不可忽视的原因，铜本身易被氧化，不利于接触传到，就需要在外表镀上耐氧化的金属，比如锌，银，锡等。现在市面上较好的bnc连接器就是金属使用纯铜镀锌或银，搭配好的PVC塑料件，使整个BNC连接器达到一个良好的传导件。

阅读完上文之后，您对于bnc射频连接器原材料选择的问题应该有所了解了，如果您对于bnc连接器规格、图纸、价格等方面，还存在困扰，可以拨打深圳仁昊伟业科技有限公司电话：0769-81100186，我们会安排专业人员解决您的问题。查看更多关于bnc产品的图纸，点击http://www.renhotec.cn/了解更多。

/0 评论/通过：

深入探讨3.5mm/2.92mm/2.4mm/SMA连接器四者区别

对于3.5mm/2.92mm/2.4mm/SMA连接器四者区别，相信很多从业者并不是很清楚。作为深圳仁昊伟业科技有限公司的一员，小编很高兴为您分享一下关于3.5mm/2.92mm/2.4mm/SMA连接器的相关知识，希望这些知识能够对您有所帮助。不少用户曾经遇到这样的状况，3.5mm/2.92mm/2.4mm三种类型的连接器，哪一种可以直接与sma连接器无缝对接呢。回答这个问题之前，我们应该先来认识一下这几种连接器：

最初，SMA连接器设计用于0.141″半硬同轴电缆，一般采用聚四氟乙烯介质填充，在军事工业中主要作为微波应用的精密连接器。在当时的条件下，由于SMA连接器的体积小、能在较高的频率(配接半硬电缆的频率范围为DC～18GHz;配接柔软电缆时为DC～12.4GHz)下工作，很快得到普及。甚至后来发展起来的毫米波连接器(如3.5mm、2.92mm)也考虑与其机械兼容的问题。

何为3.53.5mm连接器，它是外导体内径为3.5mm，特性阻抗为50Ω，连接机构为1/4-36UNS-2英制螺纹的连接器。与SMA连接器最大的不同是：3.5mm采用空气介质。3.5mm连接器的外导体较SMA连接器厚，机械强度好于SMA连接器。所以不仅电气性能优于SMA连接器，而且机械耐久性、性能的可重复性均高于SMA连接器，因此较适合于测试行业使用。

2.92mm连接是外导体内径为2.92mm、特性阻抗为50Ω、连接机构为1/4-36UNS-2英制螺纹的射频同轴连接器。其结构与3.5mm连接器相似，只不过更小一些。2.92mm连接器在DC～46GHz频带范围内，具有良好的电性能，且能与SMA连接器、3.5mm连接器机械兼容，很快地被广大制造商认可，成为国际上应用最为广泛的毫米波连接器之一。

2.4mm连接器，是外导体内径为2.4mm，阻抗50欧姆的连接器而1.85mm连接器，是外导体内径为1.85mm，阻抗50欧姆的连接器了。它们内径尺寸更小，所以工作频率更高，标称频率分别可达50GHz和67GHz。这两种连接器之间机械兼容的，可以互连，不过需要记住的是，他们绝不能与2.92mm，3.5mm或者SMA连接器互相连接，不然可直接导致连接器的损坏!

读完上述内容之后，相信大家对于3.5mm/2.92mm/2.4mm/SMA连接器四者区别已经有一个清楚的认识了，如果想了解更多于3.5mm/2.92mm/2.4mm/SMA连接器的信息，可以登录http://www.renhotec.cn/，查询详细的产品规格、图纸、原材料等。

采购及定制sma连接器，选择深圳仁昊伟业科技有限公司，12年的sma连接器生产经验，产品均通过ISO认证，在业界口碑良好。深圳仁昊伟业科技有限公司生产的sma产品，远销全球40多个国家，在国际上有很高的认可度。立即拨打我们的电话：0769-81100186。

/0 评论/通过：

请问bnc连接器长什么样，仁昊工程师为您图解

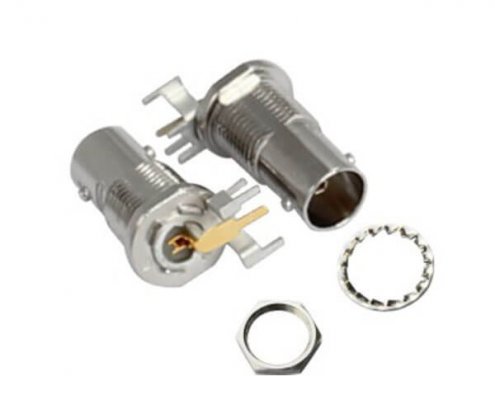

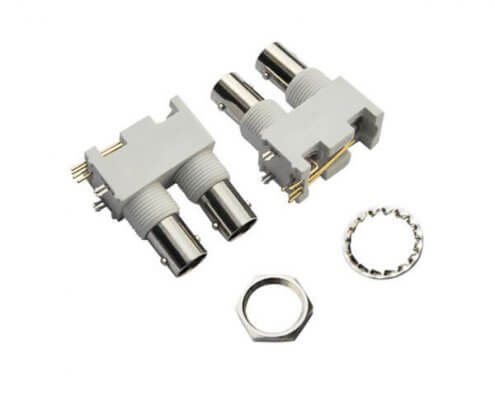

您可知bnc连接器是什么样的?在了解这个问题之前，您应该知道什么是bnc连接器。bnc连接器的英文全称是Bayonet Neill-Concelman，翻译过来是尼尔-康塞曼卡口的意思，属于一种常见的射频同轴电缆终结器。bnc连接器的型号有很多种，每一种的外形都一些细微的差别，深圳仁昊伟业科技有限公司的bnc连接器产品主要如下：

点击链接http://www.renhotec.cn/products/rf-connector/bnc-connector/，进入深圳仁昊伟业科技有限公司bnc连接器频道，各种优质bnc连接器等您来选。深圳仁昊伟业科技有限公司已有十二年的bnc连接器生产经验，质量过硬，所产商品均通过ISO认证，客户们可放心购买。

bnc连接器简介：BNC电缆连接器由一根中心针、一个外套和卡座组成，包含了BNC连接器基座、外套和探针三部分。

阅读完上述内容之后，您对于bnc连接器是什么样的，应该有一个大致的了解了。深圳仁昊伟业科技有限公司每一款bnc产品都提供详细的图纸、规格等信息供您查询，原材料均来自实力厂家，您无需为此困扰。

/0 评论/通过：

射频连接器寿命测试就这么简单

射频同轴连接器寿命测试宝典，试过都说好!对于很多客户而言，在采购射频同轴连接器产品的时候，除了考虑到价格因素外，还会考虑到射频同轴连接器寿命的相关问题，下面深圳仁昊伟业科技有限公司技术人员就来教您一下射频同轴连接器寿命测试的方法，绝对的干货，不可错过额。

准备一条长度为1米，二端为Nm的RG223测试电缆组件(BXT P/N：RG223-03-03-1000A)，被测的Nm接头的螺套和外导体采用铜镀三元合金材料，内导体则采用镀金黄铜。完成此项实验需要满足以下的一些条件：

1) 试验针对其中一端的Nm接口，与一个Nf连接器进行对接，采用扳手进行连接和拆卸。为了保证精度，采用了不锈钢材料的Nf接头，一般情况下，不锈钢材料的连接器的寿命是1000次，这要比铜材高出整整一倍。

2) 每插拔一次为一个循环，每100次插拔后测量一次电缆组件的插入损耗和被试验端的接口的驻波，并记录在2.2GHz频率点上的数值。试验共进行了2400次。

虽然上述试验仅仅针对一只射频连接器，不过从试验结果我们可以得出一些拿来参考的结论：

1) 若所有产品的使用都是按照规则进行的，射频连接器的寿命将会大大超过500次的标准值;

2) 在整个频段内，没有发现某个频点有插入损耗和驻波的跳变现象。

3) 射频连接器的插入损耗值随着机械磨损而逐渐增加;而驻波则几乎没有变化;从过程看，似乎没有一个明显的失效点，所以在生产线上，如果没有发现电缆的明显故障，应建立强制报废制度，以保证测试指标。

阅读完上述内容之后，您对于射频同轴连接器寿命测试方法有一定的了解了，深圳仁昊伟业科技有限公司拥有十二年的研发、生产、销售经验，生产的射频连接器产品质量均通过ISO认证，使用寿命持久，用户可以放心购买。采购热线电话：0769-81153906，查看产品详情，点击http://www.renhotec.cn/进入。

深圳仁昊伟业科技有限公司，专业研发、生产、销售MICRO MINI BNC，BNC，BNC，TNC，N，UHF，MINI UHF，F，PAL，RCA，SOLDERLESS，FME，SMA，SMB，SSMB，SMZ(BT43)，MCX，MMCX，1.6-5.6和1.0-2.3同轴系列，电缆组件。产品主要应用于通信、安防监控、汽车、医疗、航空、军工等领域，用以数据信号传输或电源供应。

/0 评论/通过：

来说说那些防水型射频转接器通用规范

你对于射频同轴连接器转接器的通用规范知识了解多少，射频连接器属于电子元器件的一种，也被人们叫做rf连接器，用在器件与器件、组件与组件、系统与子系统之间形成电子连接器和射频信号的传递，这样就构成了一个完整系统所必须的基础元件，它在微波电路中也起到了重要的传输作用。那么到底射频同轴连接器转接器的通用规范是什么样的呢?下面深圳仁昊伟业科技有限公司技术人员详细介绍一下射频连接器通用规范方面的知识。

在地球村概念兴起以后，全球化经济逐渐一体化，射频连接器的通用规范也就十分必要。不然，标准不统一，只会增加连接器全球发展的壁垒。射频同轴连接器转换器同其他电子元件想必，发展历史较短。1930年的时候，世界上出现了最早的射频同轴连接器UHF，到了二战期间，由于战争的急需，随着雷达、电台和微波通信的发展，产生了N、C、BNC、TNC、等中型系列，1958年后出现了SMA、SMB、SMC等小型化产品，1964年制定了美国军用标准MIL-C-39012《射频同轴连接器总规范》，从此，射频同轴连接器开始向标准化、系列化、通用化方向发展。

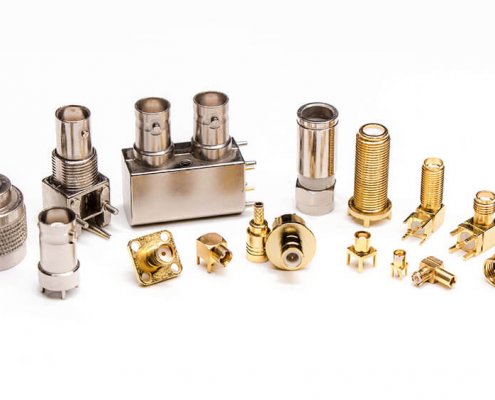

截止到目前为止，射频同轴连接器发展已经成熟，目前拥有的品类较多，拥有着有BNC、SMA、SMB、SMC、N、TNC、MCX、MMCX、CC4、SSMA、F、(1.0/2.3)、L8、L9(1.6/5.6)、L12、L16、L27、L29(7/16)、C3(AT&T)、C4.6(NEC)等系列、相同系列间转接器、不同系列间转接器、光纤连接器、微距型系列连接器等 。

以上内容便是深圳仁昊伟业科技有限公司针对射频同轴连接器转接器通用规范所做的讲解，如果想了解更多关于射频同轴连接器的知识，可以点击进入http://www.renhotec.cn/news/查看更多关于射频同轴连接器的相关文章。采购或者定制射频同轴连接器，拨打电话0769-81100186。

深圳仁昊伟业科技有限公司专业从事射频同轴连接器研究、生产、制造工作，已有十三年的经验沉淀，所有产品均通过ISO认证，远销海内外。了解深圳仁昊伟业科技有限公司产品详情，进入http://www.renhotec.cn/products/rf-connector/产品频道，多款射频同轴连接器转接器供您参考。

/0 评论/通过：

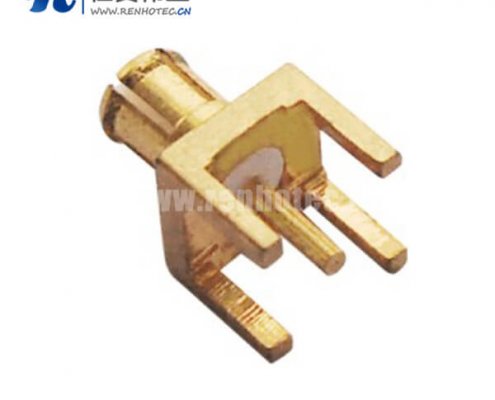

这些MCX射频连接器知识你都了解吗

您对于MCX射频连接器的知识了解多少，作为射频连接器中的一种，mcx连接器有着自身的优势，正是这些优势才让其在rf市场上占据着一席之地。下面深圳仁昊伟业科技有限公司将为您介绍一下MCX射频连接器发展起源、产品优势、应用领域等相关内容，让您对MCX射频连接器有个全面了解。

mcx连接器起于何时您可知道，MCX连接器是在20世纪80年代到90年代在欧洲开发的，采用推入式耦合方式，适合快速插拔。

mcx占据rf连接器市场的优势是什么?超微型尺寸，体积小，重量轻，结构紧凑，广泛应用于有空间限制的小型通讯设备。

mcx应用在什么领域?其主要应用领域包括，消费电子(GPS全球定位系统，高清电视，无线网络电视和音频)，航天和国防(GPS，通讯系统)，医疗(遥测)，通讯、电信(GPS跟踪、定位、导航设备，无线基站，无线局域网)，数据、通信(无线局域网/WLAN，无线个人网/蓝牙，无线广域网/WWAN)，工业(机器对机器通信)等。

阅读完上述内容之后，您对于MCX射频连接器知识应该有一个基本的了解了，如果您还想了解更多关于mcx产品详细规格、图纸方面的信息，可以进入深圳仁昊伟业科技有限公司的mcx射频连接器频道：http://www.renhotec.cn/products/rf-connector/，多款mcx优质产品待您查看。

mcx射频连接器没有我们想象中的那么复杂，也并无广大客户心中的内幕，深圳仁昊伟业科技有限公司mcx系列产品均通过ISO认证，真材实料的商品，工厂批发的价格，堪称业界良心。mcx射频连接器采购vip通道：0769-81100186，专业人员为您服务，让您省心、省时、省力。

/0 评论/通过：

仁昊专业射频防水连接器厂商，更重质量更懂产品

射频防水连接器在近几年，市场需求逐步增大，海内外各大公司都纷纷大量采购射频防水连接器产品。不管什么东西，火了之后，便会有一些问题出现，比如不少采购者，在采购射频防水连接器的时候，便会射频防水连接器厂家哪家好这样的困惑。那么到底射频防水连接器厂家哪家好呢，深圳仁昊伟业科技有限公司值得您的信赖。

深圳仁昊伟业科技有限公司的核心竞争力，就在于我们的rf系列产品，13年的专注与研究，让我们成长了为射频厂家领域的佼佼者，深受广大的客户的好评与信赖。我们敢说出这样的话，是基于我们过硬的产品质量，所有产品根据ROHS和REACH标准进行生产，并通过了ISO9001质量体系认证，满足国内外市场的环保和品质要求。

深圳仁昊伟业科技有限公司的射频产品应用领域广泛，涉及到通信、安防监控、汽车、医疗、航空、军工等方面，在多年的沉淀中，积累了丰富的生产经验。面对这样的仁昊伟业科技，您还有什么不放心的吗?

深圳仁昊伟业科技有限公司提供了各种射频产品的定制服务，下单之后，客户无需排单，因为我们有自己独立的工厂，生产厂房超过3000多平米，装备精良的车间和多条整机自动生产线，几百名技术工人，确保了我们可以按时按量完成交货。

了解更多深圳仁昊伟业科技有限公司的信息，点击进入http://www.renhotec.cn/company/公司介绍的页面，这里面可以看到我们的工人生产实拍图以及工厂的一个实况，还有部分产品的展示。

/0 评论/通过：

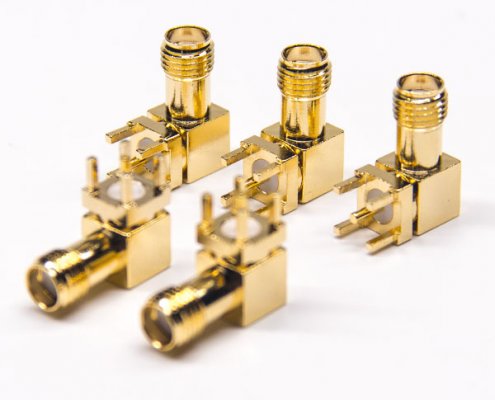

分享一些sma射频防水连接器电缆性的知识

在电子元器件领域，射频连接器是比较火热的一个市场，那么您对于射频sma防水连接器的电缆性了解多少呢?下面深圳仁昊伟业科技有限公司的技术人员将会为您介绍一些sma射频防水连接器电缆性的相关知识，让您对sma射频防水连接器有一个更深的认识。



一般而言，sma射频防水连接器的电缆性一般分为如下5个方面：

第一、电视电缆自身的屏蔽性能是比较低的，通常用于只考虑阻抗的系统，最为典型的应用便是电视天线。

第二、电视软电缆属于电视电缆的变型范畴，有着相对较为连续的阻抗及较好的屏蔽效果，可弯曲、价格低 ，被广泛使用在电脑行业，但不能用于要求有较高屏蔽性能的系统。

第三、屏蔽软电缆消除了电感及电容主要用在仪器和建筑上。

第四、软性同轴电缆由于其特殊的性能而成为最普遍的密闭传输电缆。同轴意味着信号和接地导体在同一轴上，外导体由细致的编织线构成 ，所以又称编织同轴电缆。此电缆对中心导体有良好的屏蔽效果其屏蔽效果，取决于编织线类型和编织层厚度。除有耐高压特性外此电缆亦适应在高频及高温条件下使用。

第五、半刚性的同轴电缆也发生一定的变化，用管状外壳取代了编织层，有效地弥补了编织电缆在高频时屏蔽效果不佳的缺点，频率很高时通常都使用半刚性电缆。

阅读完上文之后，您对于sma射频防水连接器的电缆性已有一定认识，如果您还有其他关于sma射频防水连接器的问题困扰，可以发送邮件至sale@renhotec.com，我们会安排技术人员第一时间解答您的问题。深圳仁昊伟业科技有限公司sma射频防水连接器产品种类较多，所有产品通过了ISO9001质量体系认证，客户们可以放心采购。sma射频同轴连接器快速通道：http://www.renhotec.cn/products/rf-connector/sma-connector/，点击即可进入。

深圳仁昊伟业科技有限公司成立于2005年，专注于研发、生产和销售各种射频同轴连接器、线材及电缆组件，产品应用于通信、安防监控、汽车、医疗、航空、军工等多个领域，积累了丰富的生产经验。我们拥有超过3000多平米的生产厂房，装备精良的车间和多条整机自动生产线，员工几百人。
