rj45连接器检查过程中请把这些注意事项牢记于心

如果您经常采购RJ45网络连接器相关的产品,那么多了解一些RJ45网络连接器检查验收的知识,下文中,仁昊伟业科技工程师将重点为您讲解检查RJ45网络连接器的过程中要注意些什么,希望通过我们的讲解您能对RJ45网络连接器有一个更深入的认识。

想要确保RJ45网络连接器的正常运转,就需要我们在使用周期内进行详细的安全检查工作,一般RJ45网络连接器的检查需要注意四个方面,具体如下:

(1)检查RJ45网络连接器时,一定要在电源开关封闭的状态下进行,否则会因电流短路而烧坏有关电器元件。

(2)在拆下网线衔接器时,要仔细观察衔接器的衔接方法。首要要在松开锁紧簧片或按下卡扣的情况下才能将网络衔接器拆开,切忌不行强行拉开。安装时,应按相反的方法将衔接器插究竟并锁紧。

(3)某些防水型的导线RJ45连接器拆下检测时,应注意当心取下密封圈,避免将密封圈损坏,而影响防水作用;安装时,必定要将密封圈装到位。否则,也许因水进入衔接器而致使电路毛病。

(4)使用万用表查看RJ45网络连接器产品时,表棒插入时不行对金属端子用力过大,以避免变形而导致接触不良。

读完上文之后,您对于“检查RJ45网络连接器的过程中要注意什么”应该有一个基本认识了,更多RJ45连接器相关的技术文档,可进入我们的RJ45技术专题(http://www.renhotec.cn/products/rj45-connector/)页面查看。如需采购RJ45网络连接器相关的产品,可直接拨打我们的热线电话:400-6263-698,专业工程师免费为您答疑解惑。仁昊伟业科技网站上目前的RJ网络连接器系列包含了RJ45、RJ9、RJ11、RJ12、RJ14、RJ25、RJ50等,种类丰富,任何您想要的RJ网络连接器我们都可以生产,售后体系完善,承诺一年质保,值得您的信赖。

仁昊伟业科技,是国内专业的RJ45网络连接器厂家,15年来专注于RJ网络连接器的研发生产,有着完善的生产工艺和技术团队,在国内外有着良好的口碑,您还在犹豫什么,来我们这下单吧。

有谁清楚RJ45水晶头端接方法和步骤

超详细的rj45水晶头端接方法以及步骤将在这篇文章中淋漓尽致的体现出来,只需读完,您便会弄懂rj45水晶头的端接方法和步骤,深入浅出,操作起来也简单,下面一起来读一读这一篇文章吧。

接口定义

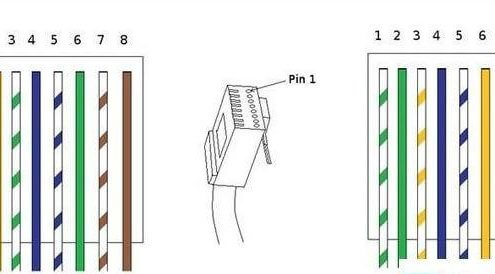

日常生活中,能接触到的局域网系统,有许多的网络线缆是用户自己制作并连接的,在这样的一个过程里,会出现一些问题,比如接法不规范,而不规范的接法就会带来维护和检查的难度。在下面的图片中,我们可以看到真气孤儿的RJ45水晶头接法,主要分为T568A与T568B两种,接线方法上区别不大,不同之处主要是,T568B的首线对是橙色,T568A的首线对是绿色。

若是直接用网线将两台PC用对等网连接,采用一端为T568A, 另一端为T568B这样的接法比较合适一点。若是通过网络集线器或网络交换机组网,网线两头接法应同为T568A或T568B,常见的是T568B的接法。

一、接线标准

我们在使用UTP(非屏蔽双绞线)制作网线主要遵循ANSI/TIA/EIA-568A(简称T568A)和ANSI/TIA/EIA-568B(简称T568B)标准。T568B标准一般使用较多,在使用三类双绞线、五类双绞线、增强的五类双绞线的网络工程中一般遵循T568B的接线标准,在使用五类双绞线时,其传输速率可达到100Mbps。

在使用上,T568A/T568B只能在接线颜色上进行区别。

T568A的排线顺序为:绿白、绿、橙白、蓝、蓝白、橙、棕白、棕。

T568B的排线顺序为:橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。

二、RJ-45各脚功能(10BaseT/100BaseTX)

1、传输数据正极 Tx+

2、传输数据负极 Tx-

3、接收数据正极 Rx+

4、未使用

5、未使用

6、接受数据负极 Rx-

7、未使用

8、未使用

三、rj45水晶头端结步骤

1、先抽出一小段线,然后把外皮剥除一段。

2、将双绞线反向解开。

3、根据标准排线,注意这非常重要。

一般我们使用T568B标准的直连接法。具体排线方法是:先按“橙绿蓝棕,白在前”顺序理好线,再4-6交叉,交叉后顺序即是“橙白、橙、绿白、蓝、蓝白、绿、棕白、棕”。另一端接线顺序一样。

但特殊情况,如双机直接互联和网络转接时需要用交叉连接法:一端按T568B顺序,即按上面的顺序。另一端按T568A顺序,具体排线方法:先按“橙绿蓝棕,白在前”顺序理好,先4-6交叉,再1-3、2-6交叉,交叉结果为“绿白、绿、橙白、蓝、蓝白、橙、棕白、棕”。

线的排列顺序:左手拿线,线头朝外,顺序是从左到右数。右手拿插头,金属簧片朝上插入线芯。

4、绞齐线头。

5、插入插头,八根线要遵循同一标准。

6、用卡线钳夹紧。

7、使用测试仪测试。

四:各种情况下的双绞线排列顺序

1、PC到HUB:

直连法: 按T568B标准,即按“橙白、橙、绿白、蓝、蓝白、绿、棕白、棕”顺序排列。

2、网络转接和双机互联:

交叉连接法:一端按T568B标准,即按“橙白、橙、绿白、蓝、蓝白、绿、棕白、棕”顺序排列。另一端按T568A标准,“绿白、绿、橙白、蓝、蓝白、橙、棕白、棕”。

五、注意事项

做双绞线一定要按以上顺序排列制作,才能保证网络畅通速度快。 有的人直接一一对应做的双绞线,虽然能用,却由于1-3线和2-6线不是一对线到对端,抗干扰能力差,所以网速慢,距离长了就不稳定了。

关于“rj45水晶头端接方法以及步骤”就介绍到这里了,更多RJ45方面的技术文档,仁昊伟业科技工程师会继续整理,发布在rj45技术专题上面,感兴趣的用户记得关注本网的最新动态。希望您在今后的rj45水晶头使用中,能够将上文中讲解的知识运用起来,从而延长产品的使用寿命。如需采购rj45连接器等网络连接器相关的产品,请直接拨打免费热线:400-6263-698,专业工程师为您服务。

仁昊伟业科技,是国内知名的网络连接器供应商,我们生产的RJ45、RJ12、RJ11、RJ9、RJ50、RJ25、RJ14等网络连接器产品质量可靠,通过了ISO认证,在国内外有着良好的口碑,并且承诺用户一年内免费质保,有着完善的售后体系,免去用户采购的后顾之忧。还在犹豫什么,采购RJ45水晶头,上仁昊伟业科技,值得您的信赖。

科普下RJ45连接器水晶头基本知识

这一期我们的主题是生活中常见的水晶头,水晶头是rj45连接器的俗称,那么你对于rj45连接器水晶头的基本知识了解多少呢,下面仁昊伟业科技工程师就来为您揭一揭rj45连接器的老底,希望通过我们的介绍你能对rj45连接器有一个更深入的认识。

(图中产品均为仁昊制造,图片展示数量有限,未发现符合要求商品请直接电话咨询)

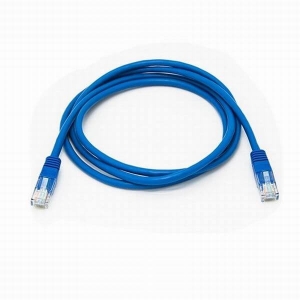

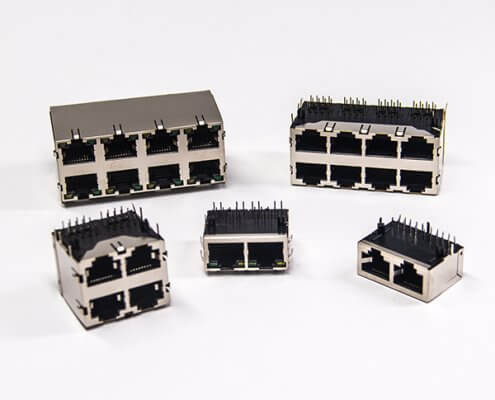

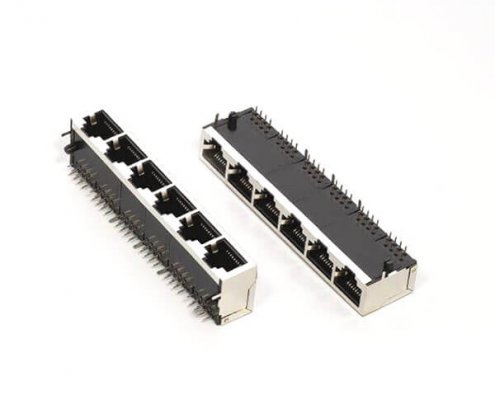

仁昊伟业科技工程师指出,RJ-45插头是一种只能沿固定方向插入并自动防止脱落的塑料接头,专业术语为RJ45连接器。为什么会称它为“水晶头”呢,很大一部分原因是因为它的外表晶莹透亮,才被人们取了这样一个名字。双绞线的两端必须都安装这种RJ-45插头,以便插在网卡(NIC)、集线器(Hub)或交换机(Switch)的RJ-45接口上,进行网络通讯。

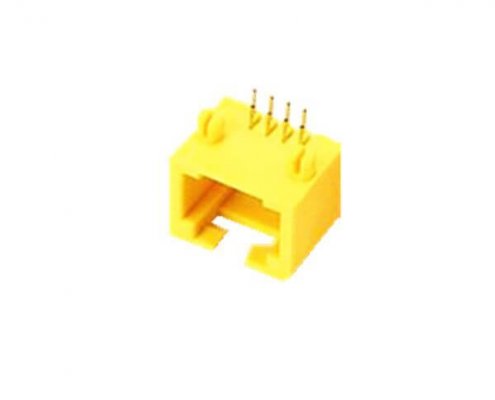

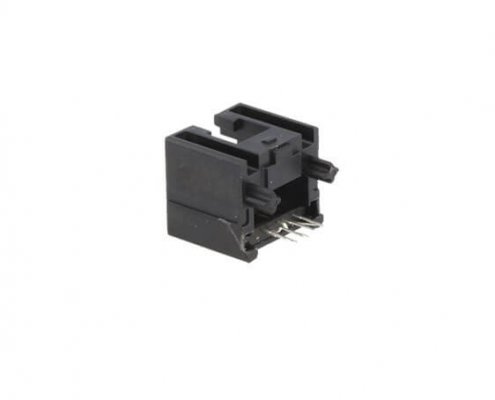

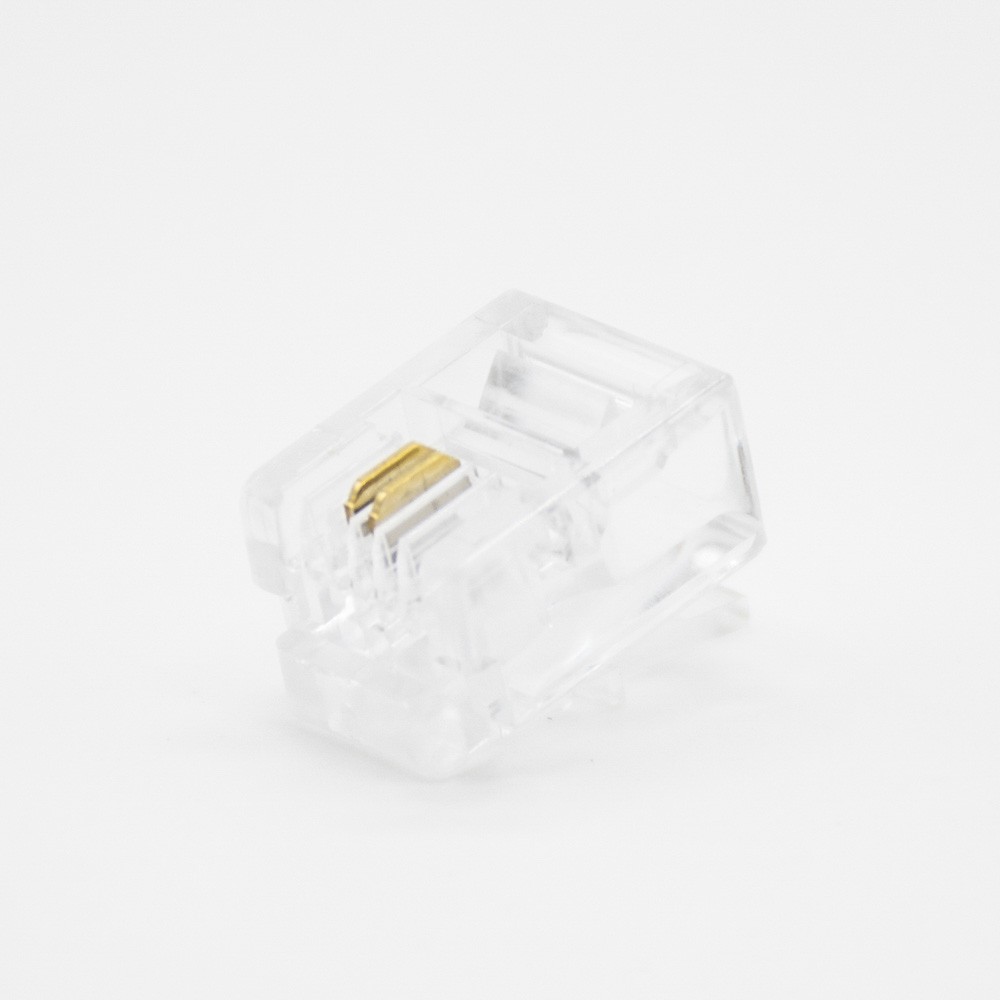

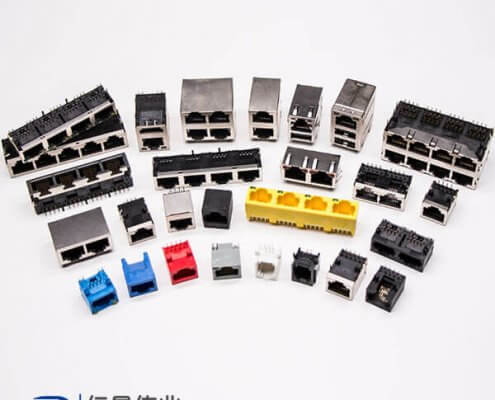

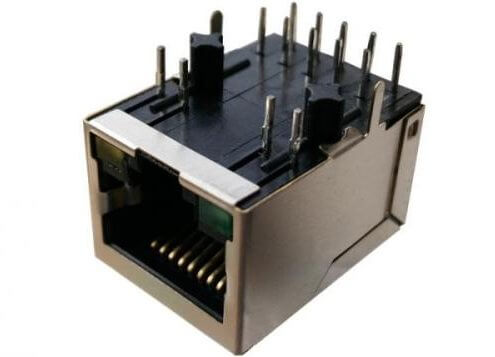

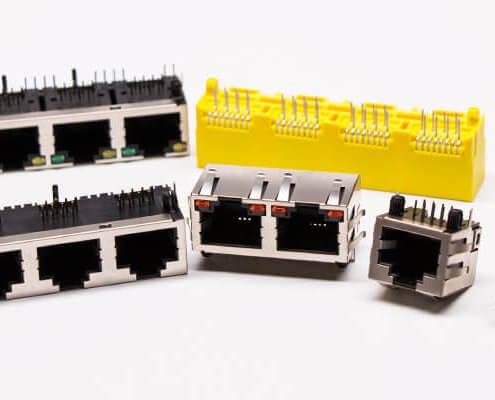

(仁昊伟业科技水晶头图片展示)

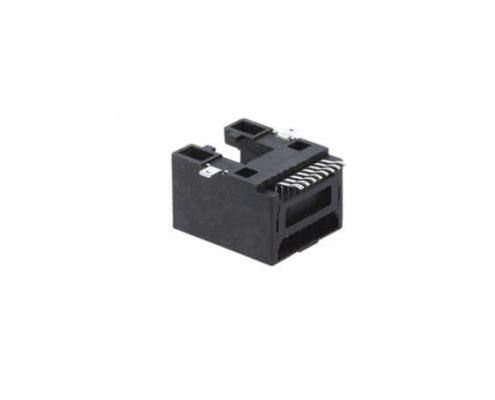

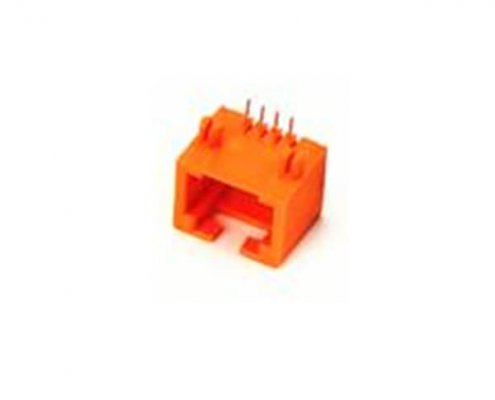

RJ-45RJ11接口和RJ45接口非常相似,但只有4根针脚(RJ45为8根)。在计算机系统中,RJ11主要用来联接modem调试解调器。日常应用 中,RJ-11常见于电话线。还有一种RJ12通常也适用于语音通信的,结构和前两种一样,但是有六根针脚(6p6c)。同时还衍生出六槽四针 (6p4c)和六槽两针(6p2c)两种。

关于水晶头绞线,它的色标和排列方法是有统一的国际标准严格规定的,所以在做的时候只要记住标准就好,现在常用的是TIA/EIA568B。

568A标准:白绿,绿,白橙,蓝,白蓝,橙,白棕,棕。

568B标准:白橙,橙,白绿,蓝,白蓝,绿,白棕,棕。

以太网双绞连接线有两种:一种是广泛使用的直连接线,另一种是特殊情况下使用的交叉线,如果是pc连接交换机或其他网络接口等,或是其它连接的双方地位不 对等的情况下都使用直连接线,而如果连接的两台设备是对等的,例如都是两台pc机,笔记本等,就要使用交叉线了,两者的差别是线序不一致,接口是一样的。

交叉线的做法是:一头采用568A标准,一头采用568B标准 。

平行线的做法是:两头采用同样的标准(同为568A标准或568B标准)。

接千兆网络时,略有不同。一头为:白橙,橙,白绿,蓝,白蓝,绿,白棕,棕;另一头为:白绿,绿,白橙,白棕,棕,橙,蓝,白蓝。

关于rj45连接器水晶头的基本知识就介绍到这了,读完您对于rj45水晶头的基本知识应该有个大概认识了,更多rj45连接器相关的技术内容,仁昊伟业科技工程师运营团队会继续整理发布在rj45技术专题上。如需采购rj45连接器相关的产品,您可以先进入rj45产品专题页面(http://www.renhotec.cn/products/rj45-connector/)挑选符合您需求的产品,然后拨打电话:400-6263-698向我们咨询下单。

仁昊伟业科技,是东莞地区专业的RJ45连接器生产厂家,我司生产的网络连接器系列产品包含了RJ45、RJ11、RJ9、RJ50、RJ25、RJ14、RJ12等,这个系列的产品均通过ISO认证,符合国际环保要求,承诺用户一年质保,售后体系完善,值得您的信赖。

认识rj45连接器的5种模型

谈起rj45连接器,大部分的人都不会觉得陌生,因为在我们生活中时常可见其身影。若是问起您关于rj45连接器模型方面的知识,怕是没几个人能准确回答出来了。下文中,仁昊伟业工程师主要会介绍一下5种rj45连接器模型的知识。

1.单线模型是适用于RJ45中的单线,如高速信号传输线,能够用来模仿反射、时延和偏移、衰减以及信号传输质量。

2.S参数模型首要使用于频域,可模仿吞吐量和串扰,经过时域改换,可产生阻抗、串扰、传输时延和眼图等。

3.多线模型是适用于多插针RJ45,包含触摸元件、触摸与触摸间耦合、触摸和屏蔽间耦合、焊盘间耦合等。除了SLM模仿的参数外,还能用来模仿串扰和地弹等。

4.IBIS模型是一种根据V/I曲线的对I/O BUFFER疾速准确建模的办法,支撑一切类型的RJ45和多种不同RJ45建模,如差分和不平衡信令、SLM(无耦合)、MLM(耦合)、模型级联、板到板以及板到电缆等。

5.SPICE模型:是最为遍及的电路级模仿程序,被剖析的电路中的元件可包含电阻、电容、电感、互感、独立电压源、独立电流源、各种线性受控源、传输线以及有源半导体器件。

关于“rj45连接器的5种模型”的知识就介绍到这里了,更多rj45连接器相关的专业资料,仁昊运营团队会继续整理更新在(http://www.renhotec.cn/category/rj45baike/)知识专题。如果您对文中的内容存有疑惑,可以向我们发送咨询邮件:dosin2005@dosin-china.com。我们的工程师会及时回复您的邮件,解答您的疑惑。如需采购RJ45连接器系列的产品,请直接拨打我们的热线电话:400-6263-698,专业工程师为您服务。仁昊伟业科技,有着丰富的RJ45连接器生产制造经验,产品质量可靠,值得您的信赖。

速度弄懂RJ45连接器的设计原理

生产一款连接器并非一步成型的,它需要经历很多步骤,但不管是什么样的连接器,都离不开设计的环节,RJ45连接器也不例外。谈起rj45连接器的设计,您可清楚rj45连接器的设计原理是什么呢?下面仁昊伟业科技工程师就来为您科普一下RJ45连接器的设计原理。

RJ45由插头和插座组成,这两种元器件组成的连接器连接于导线之间,以实现导线的电气连续性。

RJ45模块的核心是模块化插孔。镀金的导线或插座孔可维持与模块化的插座弹片间稳定而可靠的电器连接。

由于弹片与插孔间的摩擦作用,电接触随着插头的插入而得到进一步加强。插孔主体设计采用整体锁定机制,这样当模块化插头插入时,插头和插孔的界面外可产生最大的拉拔强度。

RJ45模块上的接线模块通过“U”形接线槽来连接双绞线,锁定弹片可以在面板等信息出口装置上固定RJ45模块

通过上文的介绍,您对于“RJ45连接器的设计原理”应该有一个基本了解了吧,更多RJ45连接器设计相关的知识,请上我们的RJ45技术专题页面(http://www.renhotec.cn/products/rj45-connector/)进行查阅,每周会有固定的更新。如果您需要采购RJ45接口相关的产品,请拨打我们的热线电话:400-6263-698,专人辅助您的采购工作,为您省时省心。仁昊伟业科技,专业RJ45连接器生产厂商,十四年的RJ45连接器生产经验,产品均通过了ISO认证,符合国际环保要求,承诺一年内免费质保。

“速度弄懂RJ45连接器的设计原理”这篇文章由仁昊小编为您整理,仅供本站用户免费查阅,请勿转载其他商业用途,谢谢配合。

分享一下RJ45以太网接口电路设计方面的知识

不知道您对于rj45以太网接口电路设计方面的知识了解多少,如果您是一名元器件行业的采购人员,了解一些RJ45以太网接口电路设计知识对于您是非常有帮助的,下面仁昊连接器工程师就来为您讲解一下关于RJ45以太网接口电路设计方面的知识。

一、 接口概述

RJ45以太网接口是目前应用最广泛的通讯设备接口,以太网口的电磁兼容性能关系到通讯设备的稳定运行。

从接口原理图、结构设计,线缆设计三个方面来设计以太网口的EMC设计方案。

二、 接口电路 原理图的EMC设计

图1 百兆以太网接口2KV防雷滤波设计

接口电路设计概述: 本方案从EMC原理上,进行了相关的抑制干扰和抗敏感度的设计;从设计层次解决EMC问题;同时此电路兼容了百兆以太网接口防雷设计。

本防雷电路设计可通过IEC61000-4-5或GB17626.5标准,共模2KV,差摸1KV的非屏蔽平衡信号的接口防雷测试。

电路EMC设计说明:

(1)

电路滤波设计要点:

为了抑制RJ45接口通过电缆带出的共模干扰,建议设计过程中将常规网络变压器改为接口带有共模抑制作用的网络变压器,此种变压器示意图如下。

图2 带有共模抑制作用的网络变压器

RJ45接口的NC空余针脚一定要采用BOB-smith电路设计,以达到信号阻抗匹配,抑制对外干扰的作用,经过测试,BOB-smith电路能有10个dB左右的抑制干扰的效果。

网络变压器虽然带有隔离作用,但是由于变压器初次级线圈之间存在着几个pF的分布电容;为了提升变压器的隔离作用,建议在变压器的次级电路上增加对地滤波电容,如电路图上C4-C7,此电容取值5Pf~10pF。

在变压器驱动电源电路上,增加LC型滤波,抑制电源系统带来的干扰,如电路图上L1、C1、C2、C3,L1采用磁珠,典型值为600Ω/100MHz,电容取值0.01µF~0.1µF。

百兆以太网的设计中,如果在不影响通讯质量的情况,适当减低网络驱动电压电平,对于EMC干扰抑制会有一定的帮助;也可以在变压器次级的发送端和接收端差分线上串加10Ω的电阻来抑制干扰。

(2)

电路防雷设计要点:

为了达到IEC61000-4-5或GB17626.5标准,共模2KV,差摸1KV的防雷测试要求,成本最低的设计方案就是变压器初级中心抽头通过防雷器件接地,电路图上的D1可以选择成本较低的半导体放电管,但是要注意“防护器件标称电压要求大于等于6V;防护器件峰值电流要求大于等于50A;防护器件峰值功率要求大于等于300 W。注意选择半导体放电管,要注意器件“断态电压、维持电流”均要大于电路工作电压和工作电流。

根据测试标准要求,对于非屏蔽的平衡信号,不要求强制性进行差模测试,所以对于差模1KV以内的防护要求,可以通过变压器自身绕阻来防护能量冲击,不需要增加差模防护器件。

接口电路设计备注:

如果设备为金属外壳,同时单板可以独立的划分出接口地,那么金属外壳与接口地直接电气连接,且单板地与接口地通过1000pF电容相连。

三、 连接器设计

RJ45金属连接器RJ45信号排序设计

图1  百兆以太网连接器结构方案

连接器与机体的搭接方式:

(1) 面板开孔时采用精密的铣削加工技术,使孔眼的形状更适合连接器的放置,避免孔眼切削不精确的地方出现缝隙,进而降低电磁干扰辐射;经过测试证明,精确的铣削开孔加工可以提高12~18%的电磁兼容性;

(2) 机体与百兆以太网金属连接器之间的接合处要增加弹片,使两者接合时保持良好的导电性能。具体搭接方式如上图所示:

四、 线缆设计

本方案由电磁兼容设计平台(EDP)软件自动生成

百兆以太网接口信号线缆

线缆设计要求: RJ45金属连接器 常规型

图1  RJ 45信号电缆

电缆设计:

(1) RJ 45信号电缆采用网状编织屏蔽层的屏蔽方式,且网状编织层编织密度要求不小于90%;

(2) 内部组线时,差分电缆采用双绞传输,双绞绞距一般为信号电缆线径的3倍;组线方式如上图所示:

(3) 电缆两端需要增加磁环处理,磁环内径与电缆的外径要紧密结合,尽量选择厚长型的磁环。

走线设计:

(1) RJ 45电缆走线时要求远离其他强干扰源,如电源模块;

(2) 电缆走线最好单独走线或与其他模拟以及功率线缆保持10cm以上距离,切不可与其他线缆一起混合捆扎。

图2  RJ45金属连接器的搭接

屏蔽层与金属连接器的搭接:

(1) 屏蔽电缆的屏蔽层要求与金属连接器进行360°的搭接;搭接方式如上图: (2) 屏蔽电缆屏蔽层要避免出现单独的“尾巴”现象。

关于RJ45以太网接口电路设计方面的知识就为您介绍到这里了,更多RJ45以太网接口电路设计相关的问题,可以向我们发送邮件进行咨询。仁昊伟业科技是一家专注于RJ45网络连接器生产研发的制造商,所有RJ45网络连接器产品均通过了ISO认证,质量可靠,获得了广大客户一的致好评,如有订购需求,欢迎联系我们400-6263-698!

“分享一下RJ45以太网接口电路设计方面的知识”由仁昊伟业编辑整理,文中RJ45以太网接口配图来自公司产品高清实拍,仅供用户免费查阅,请勿盗图,谢谢配合。

本文来源:http://www.renhotec.cn/rj45baike/14569/

不会分RJ45连接器的种类请读完这篇文章

rj45系列产品,在我们现在的生活中,是非常常见的,只要您细心一点,便可发现很多地方都能看到rj45的身影,比如电脑用于网络连接的网线、路由器、交换机都是通过RJ45连接器连接通讯。那么rj45连接器的种类有多少呢?下面仁昊伟业科技工程师就来为您科普一下RJ45连接器的种类。

大部分的RJ连接器都是RJ45连接器,用于ethernet连接,8P8C,可以连接4对双绞线,12mm宽,比RJ11系列要宽一些。RJ45连接器有时也用于电话或RS232连接,也有人用来传VGA视频信号。

通用电话连接器属于RJ11的一种,最开始的时候是美国某公司开发的一种接插件的通用名称,原名为WExW,外形为6针,WE6W使用全部6个触点,而WE2W只使用中间两针,后来成为RJ系列连接器中的一种。

RJ11和RJ14、RJ25为同一系列,尺寸相同,都是9.5mm宽,只是触点数量不同。RJ11只有中间一对触点,可以连接一对线,表示为6P2C (six position, two conductor);RJ14使用中间4个触点,可以连接2对线,表示为6P4C;RJ5使用全部6个触点,可以连接3对线,表示为6P6C。

有时也可以用这种连接器提供低压小功率的电源(AC或DC),常用PIN2和PIN5(黑线和黄线)。一般使用RJ11作为此9.5mm系列的统称,分别使用RJ11-6P2C、RJ11-6P4C和RJ11-6P6C区别触点数量。电话中还使用一种连接器,用于连接话机和手柄,称为4P4C(也有人称作RJ22 ,并与RJ9、RJ10组成一个系列),有4个触点,7.5mm宽,比RJ11尺小。

还有一种8P8C连接器称为RJ61,用于连接双绞线对。因为这种线序中第3、4对双绞线中的两线相距较远,会引起较大的串扰,不适合Ethernet这种高频信号的传输。还有一种RJ48连接器,也是8P8C,可用于连接4对T1数据链路,每对线可传输时分复用的23个话路。

关于RJ45连接器的种类就讲解到这里了,更多与RJ45连接器的种类相关的知识,仁昊运营团队会继续编辑整理发布在资讯频道与您分享。想要采购优质RJ45连接器的客户,可直接拨打免费热线400-6263-698进行咨询。仁昊伟业,是深圳地区专业的RJ45连接器制造商,生产的所有RJ45连接器产品均通过了ISO认证,质量方面绝对可靠,您还在犹豫什么,直接找我们下单吧。

本文来源:http://www.renhotec.cn/rj45baike/14353/

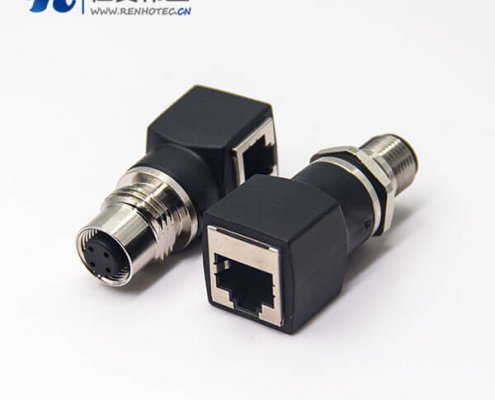

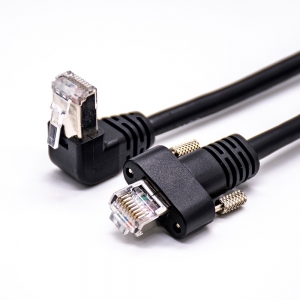

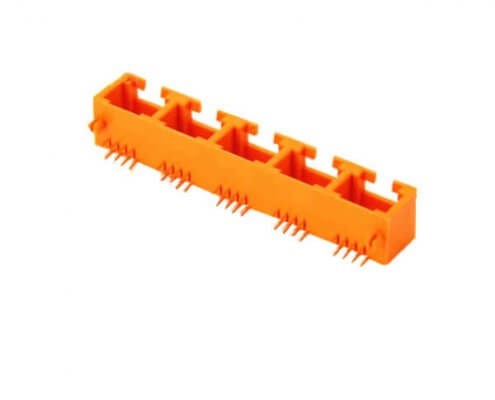

请问下工业中对RJ45连接器使用上有什么要求

在我们的工业环境中,由于加工过程会产生严重的的热量、灰尘、湿气、腐蚀性流体、气体及/或震动等机械力,而正是这些因素对rj45产品的性能带来了较大的威胁,因此工业环境中使用的连接器产品都会有一些特殊的要求,目的是为了让RJ45连接器更好的在工业环境下运转,那么工业中对RJ45连接器使用上有什么要求呢?下面仁昊伟业科技工程师就来为您详细介绍一下。

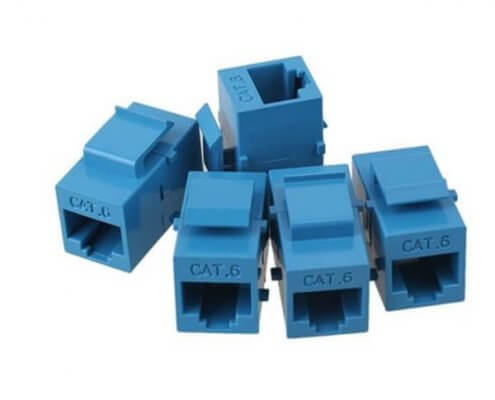

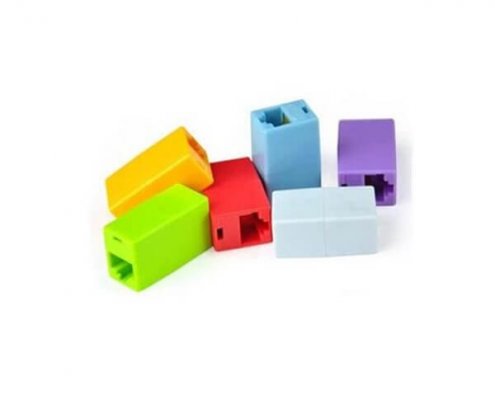

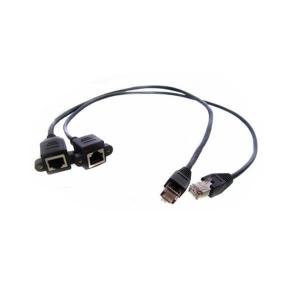

一、Cat 5e 转接头- 数据速率达100MHz

二、网络滤波器-高抗噪性和EMI保护能力

三、防呆插座-保护RJ45母头并防止插错地方

四、IDC端子面板连接器-简单终端结构

读完这篇文章之后,您对于“工业中对RJ45连接器使用上有什么要求”应该很清楚了吧,在我们的资讯频道已经上传了大量RJ45连接器相关的专业资料,有兴趣的用户可以前往RJ45文档中心进行查看。有RJ45连接器采购需求,进入产品RJ45专题页面(http://www.renhotec.cn/products/rj45-connector/)查看详情,咨询电话:400-6263-698,专业工程师为您服务。

仁昊伟业科技,专业的rj45连接器制造商,生产经验丰富,产品通过了ISO认证,符合国际环保要求,值得您的信赖。“请问下工业中对RJ45连接器使用上有什么要求”由仁昊伟业科技运营团队编辑整理,文中使用到rj45连接器配图由仁昊摄影团队原创拍摄,仅供用户免费查阅,还请不要转载自其他用途,谢谢理解。

本文来源:http://www.renhotec.cn/rj45baike/14335/

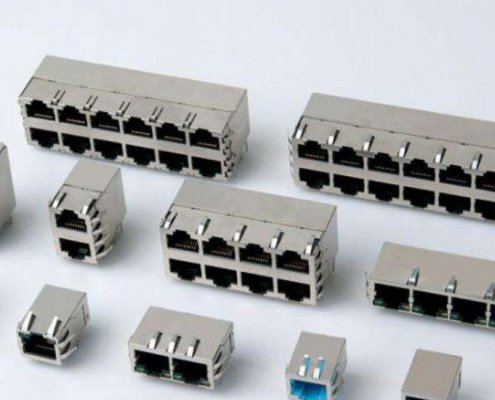

一篇文章认清RJ45连接器的作用、分类和规格

您对于rj45连接器作用、分类、规格了解多少呢,在今天的主题中,仁昊伟业科技工程师将从多个方面给您科普一下rj45的知识,希望经过仁昊工程师的讲解之后,您可以对本公司生产的RJ45连接器产品有一个更为深入的认识,下面就来读读这篇介绍RJ45连接器的作用、分类和规格的文章吧。

第一、rj45连接器的作用是什么

RJ45连接器插头我们又俗称为RJ45水晶头(RJ45 Modular Plug),用于数据电缆的端接,实现设备、配线架模块问的连接及变更。对RJ45水晶头要求具有良好的导通性能;接点三叉簧片镀金厚度为50μm,满足超5类传输标准,符合T568A和T568B线序;具有防止松动、插拔、自锁等功能。RJ45连接器插头是铜缆布线中的标准连接器,它和插座(RJ45模块)共同组成一个完整的连接器单元,以这两种元件组成的连接器主要连接于导线之间,以便实现导线的电气连续性。

第二、RJ45连接器是如何分类的

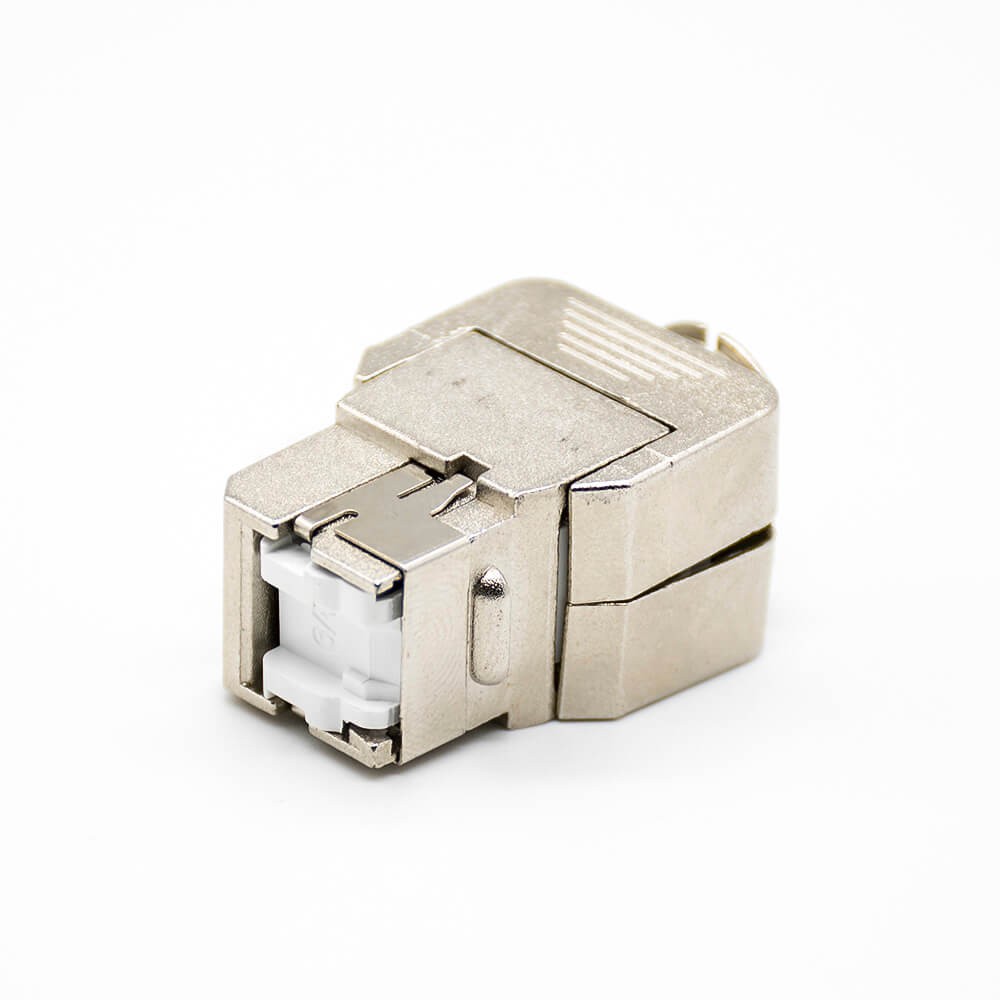

RJ45连接器的插头分为非屏蔽和屏蔽两种。屏蔽RJ45连接器插头外围用屏蔽包层覆盖,其实物外形与非屏蔽的插头没有区别。还有一种专为工厂环境特殊设计的工业用的屏蔽RJ45插头,与屏蔽模块搭配使用。RJ45插头常使用一种防滑插头护套,用于保护连插头、防滑动和便于插拔,此外,它还有各种颜色选择,可以提供与嵌入式图标相同的颜色,以便于正确连接。

第三、RJ45连接器有哪些规格

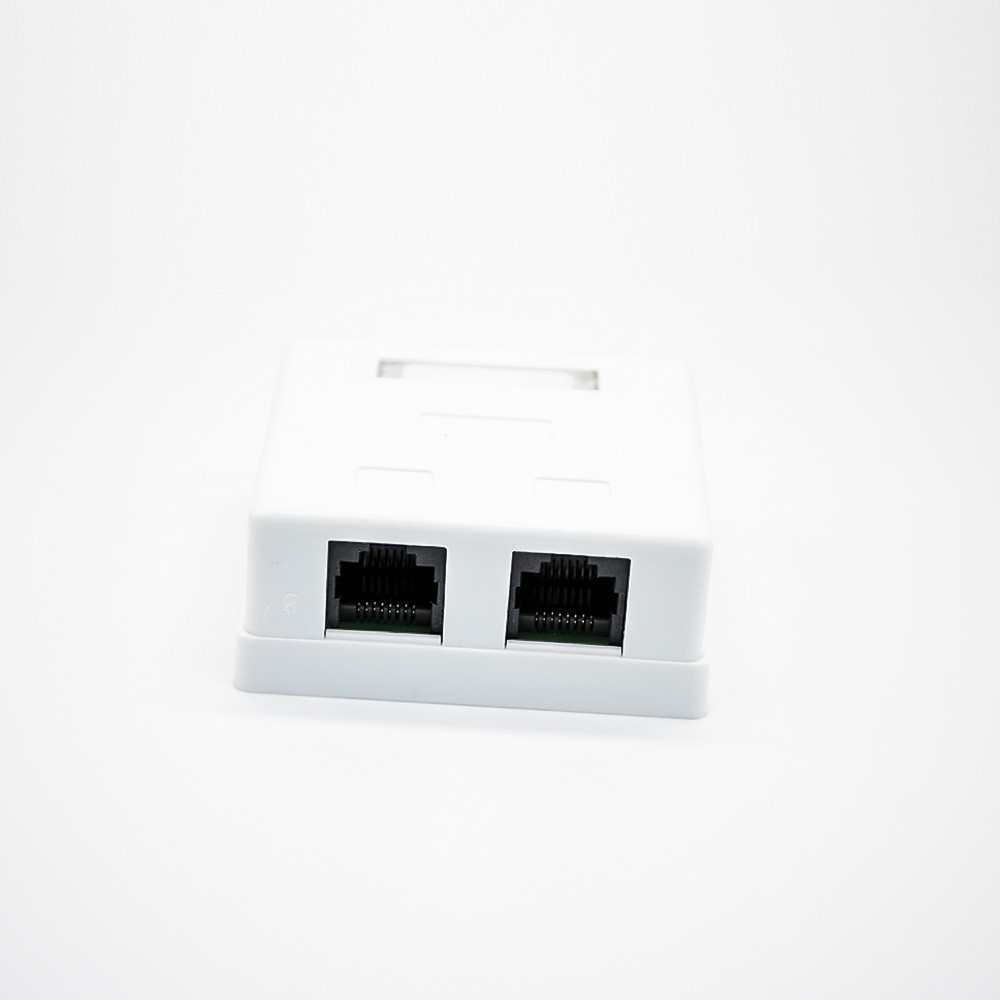

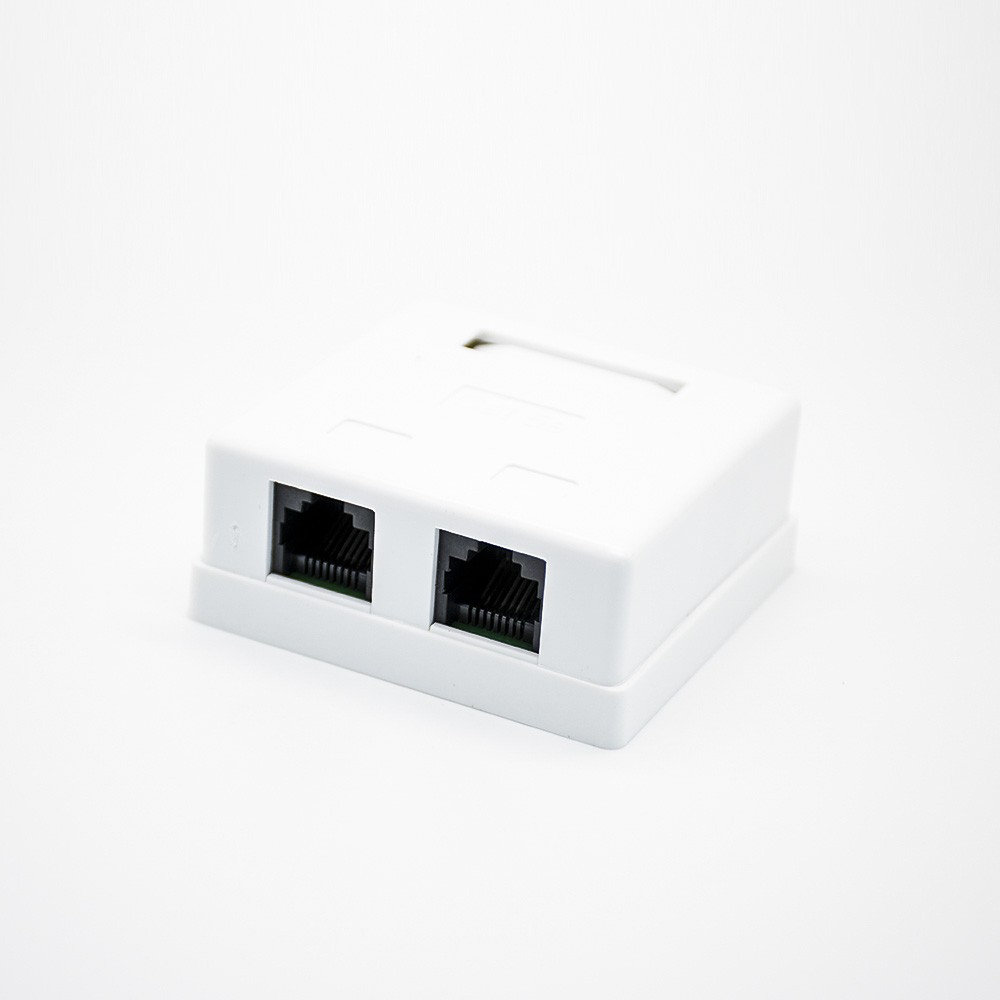

常用的RJ45连接器非屏蔽模块高2cm、宽2cm、厚3cm、塑体抗高压、阻燃,可卡接到任何M系列模式化面板、支架或表面安装盒中,并可在标准面板上以90°(垂直)或45°斜角安装,特殊的工艺设计至少提供750次重复插拔。模块使用了T568-A和T568-B布线通用标签。这种模块是综合布线系统中应用最多的一种模块,无论从三类、五类、还是超五类和六类,它的外形都保持了相当的一致。

读完这篇文章之后,您对于RJ45连接器的作用、分类、规格应该很清楚了吧,网站上还有大量与rj45连接器相关的技术资料,仁昊伟业运营团队会继续整理发布在资讯频道,有兴趣的用户一定要关注我们的网站最新消息额。需要采购rj45连接器优质产品,直接进入我们的rj45产品专题页面(http://www.renhotec.cn/products/rj45-connector/)查看详情,咨询电话:400-6263-698,专业工程师为您服务。

仁昊伟业科技,专业的rj45连接器制造商,生产经验丰富,产品通过了ISO认证,符合国际环保要求,值得您的信赖。“一篇文章认清RJ45连接器的作用、分类和规格”由仁昊伟业科技运营团队编辑整理,文中使用到rj45连接器配图由仁昊摄影团队原创拍摄,仅供用户免费查阅,还请不要转载自其他用途,谢谢理解。

本文来源:http://www.renhotec.cn/rj45baike/14325/

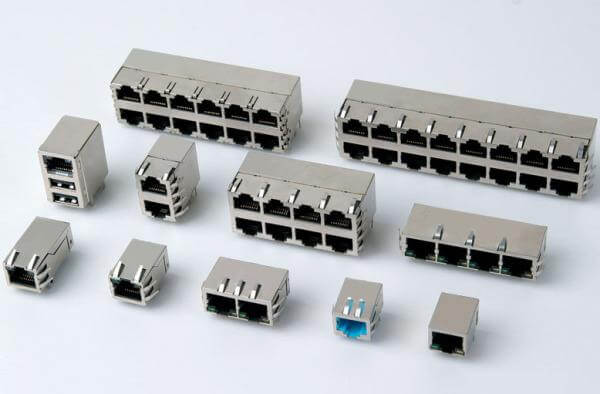

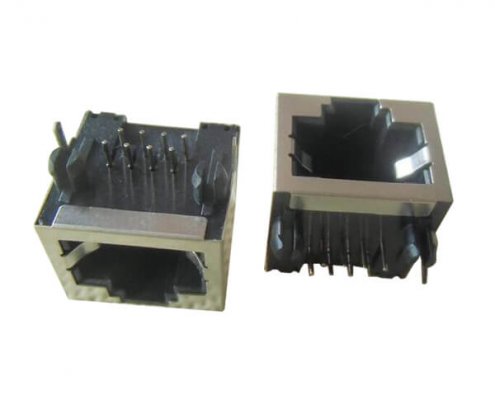

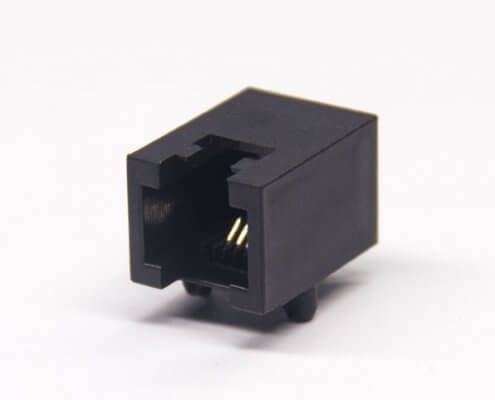

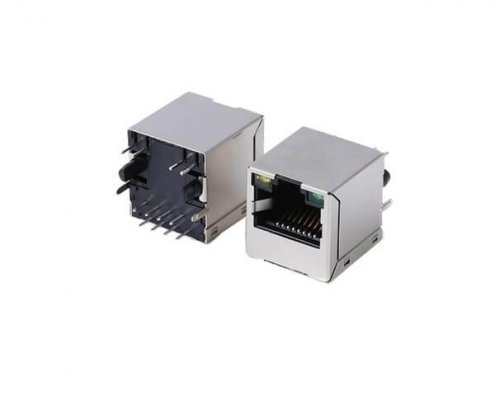

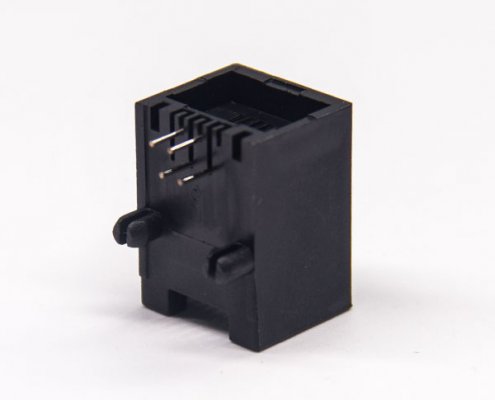

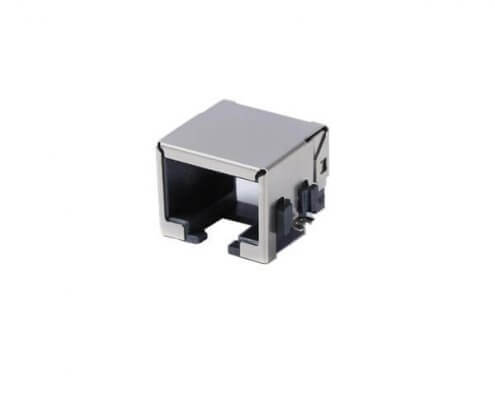

谁知道RJ45连接器母座规格

相信大家都很清楚,rj45连接器分为公座和母座,那么你知道rj45连接器母座规格是多少吗,下文中仁昊连接器工程师就为您重点介绍一下rj45连接器母座规格相关的知识,希望通过我们的介绍,您能对rj45连接器母座产品有个更深入的认识。

仁昊工程师指出,RJ45是一个常用名称,指的是由IEC (60)603-7标准化,使用由国际性的接插件标准定义的8个位置(8针)的模块化插孔或者插头。IEC (60)603-7也是ISO/IEC 11801国际通用综合布线标准的连接硬件的参考标准。

以太网ETHERNET的采用接口的就是RJ45,还有连接家用路由器和电脑宽带接口的都是RJ45。不同于RJ11,RJ11相当于电话线,连接MODEM,MODEM是用电话线拨号上网。

ISO/IEC 11801标准关于连接硬件需求的规定:

信息插座连接处的物理尺寸参考IEC (60)603-7,8针’RJ45’标准。信息插座的电缆端接导体数量为8。制作网线必不可少.因此,使用6针或者4针接插件(比如RJ11)从此不被通用解决方案支持。RJ45连接器

T568B:白橙,橙,白绿,蓝,白蓝,绿,白棕,棕

T568A:白绿,绿,白橙,蓝,白蓝,橙,白棕,棕

直通(正线):标准568B:8针/8线,两端线序一样,从左至右线序是:白橙,橙,白绿,蓝,白蓝,绿,白棕,棕。

交叉(反线):标准568A:8针/8线,一端为正线线序,另一端为从左至右线序为:白绿,绿,白橙,蓝,白蓝,橙,白棕,棕。

读完上文之后,您对于“RJ45连接器母座规格是多少”应该清楚了,更多rj45连接器母座的知识,我们的工程师会陆续整理发布在rj45技术专题上。咨询rj45产品使用相关的问题,可以直接点击我们网站上的商务通,在线工程师为您答疑解惑。仁昊伟业科技是专业的rj45连接器厂家,我们所生产的rj45连接器系列产品有着广泛的用途。如需采购rj45连接器相关的产品,请拨打我们的热线电话:400-6263-698,专业工程师为您服务。
