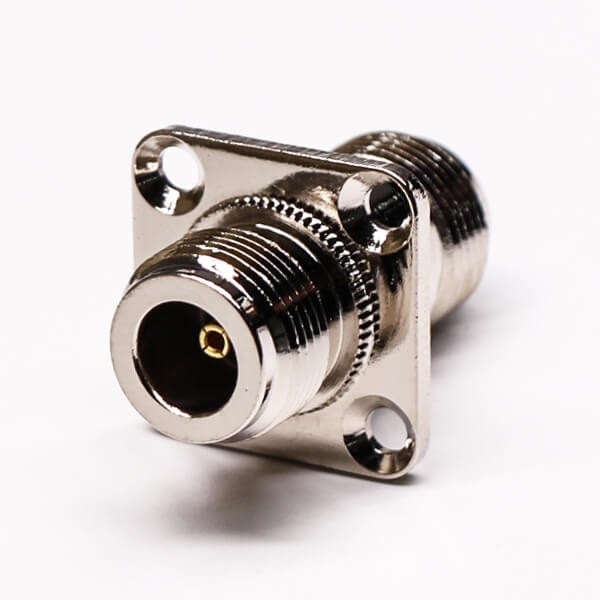

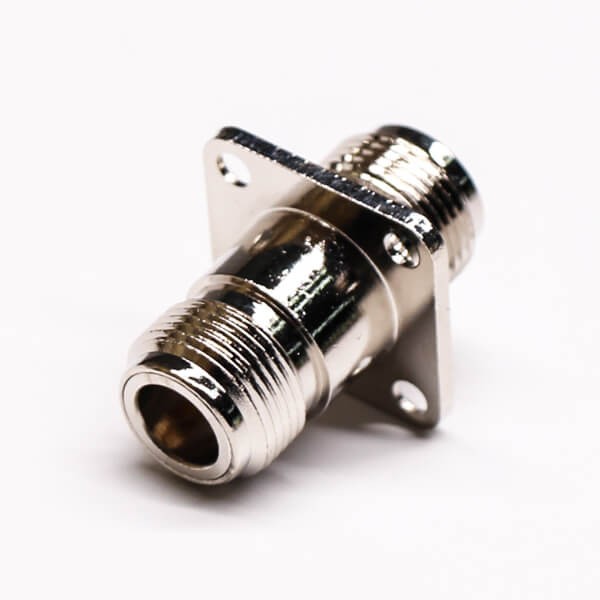

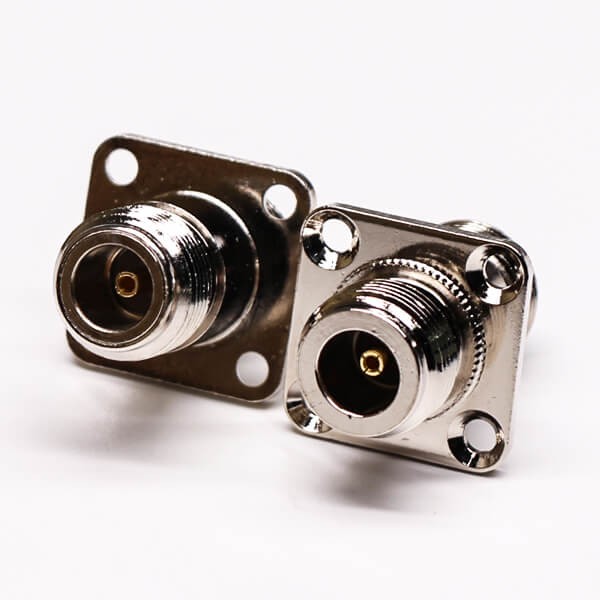

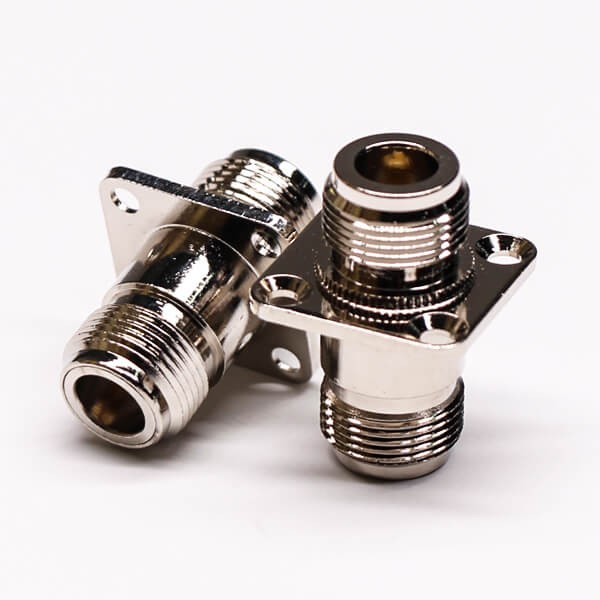

N头法兰式连接器直式母头转接头四孔法兰

料号:EB-006-0124
标签:N型连接器,转接头,直式,四孔法兰,母转母,面板安装

产品特点:

  • 高性能连接器,频率范围达0到11GHz,阻抗50欧姆;

  • 螺纹连接结构,保证产品在振动环境使用时的耐久性和稳定性;

  • 中型尺寸,可用于工防、工业或消费电子等领域;

  • 高质量原厂出货,30天无忧退换货;

  • 来自品牌OEM原厂批发,相同质量,更实惠的价格;

应用:

  • 航天和工防:雷达设备;

  • 医疗:射频消融治疗仪;

  • 商用汽车:蓝牙、GPS;

  • 通讯、电信:天线、基站、被动/主动基站组件、电信硬件;

  • 数据、通信:广播电子、WIFI网络;

  • 工业:机器对机器通信;

电气性能

阻抗 50 ohm
频率范围 0~6GHz
电压驻波比 直式 ≦ 1.3 max / 弯式 ≦ 1.5 max
耐电压 2500 V rms
工作电压 1000 V rms
中心接触电阻 ≦ 1.0 mΩ (Milliohms max.)
外接触电阻 ≦ 0.2 mΩ (Milliohms max.)
绝缘电阻 ≧5*10³mΩ (Milliohms min.)

机械性能

耦合方式 5/8-24 螺纹
保持力 6 lbs min.
连接螺母扭矩 30 in-lbs. min.
机械寿命 大于500次(使用铍铜接触件时)

环境性能

环境温度 -55°C ~ +155°C( PE线缆-40°C ~ +85°C )
振动 MIL-STD-202 Method204
耐腐蚀性 MIL-STD-202 Method 101

材质

部件 材料 表面处理
主体 Brass Nickel Plated
中心针 Brass Gold
绝缘子 PTFE Natural
