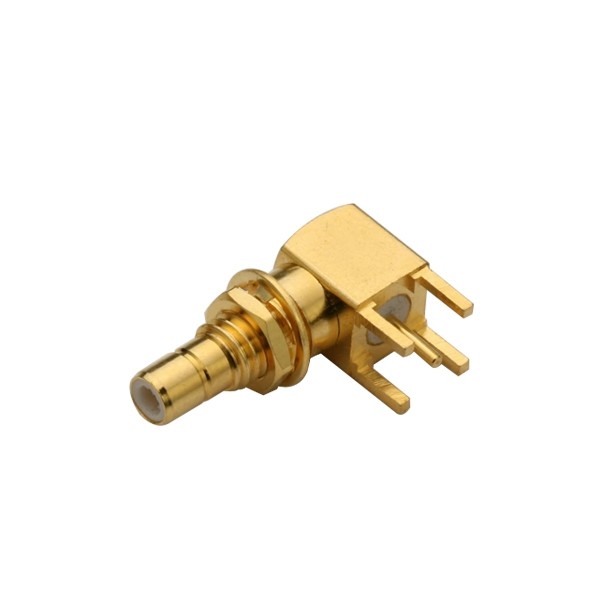

射频pcb板端弯式穿墙SMB同轴连接器母头

射频pcb板端弯式穿墙SMB同轴连接器母头


料号:RHT-626-0239
标签:PCB板端,母头,弯插,RF射频同轴,SMB连接器,50欧姆, 穿墙

产品特点:

  • 推入式设计,快速安装,使用方便;

  • 高性能SMB接头,宽频,低反射;

  • 非关键区域采用压铸生产,节省成本,不影响性能;

  • 高质量原厂出货,30天无忧退换货;

  • 来自品牌OEM原厂批发,相同质量,更实惠的价格。

阻抗 50 ohm or 75 ohm
频率范围 0~4 GHz for 50 ohm, 0~2 GHz for 75 ohm
电压驻波比 直式 ≦ 1.3max / 弯式≦ 1.5max
耐电压 接RG316,RG402线缆时为1000 V rms
接RG142,RG405线缆时为750 V rms
工作电压 接RG316,RG402线缆时为335 V rms
接RG142,RG405线缆时为250 V rms
中心接触电阻 ≦6.0 mΩ (Milliohms max.)
外接触电阻 ≦ 1.5 mΩ (Milliohms max.)
绝缘电阻 ≧ 10³mΩ (Milliohms min.)
耦合方式 推入式
保持力 4 lbs min.
机械寿命 ≧500 次 (使用铍铜接触件时)
温度范围 -65°C ~ +155°C
振动 MIL-STD-202 Meth. 204
抗腐蚀性 MIL-STD-202 Meth. 101
