学着对D-SUB(DB/HDB/DR/HDR/VGA)连接器分类

我们是深圳地区D-SUB(车针)连接器专业的生产厂商(深圳市仁昊伟业科技有限公司),我们的团队,一直以来秉承为客户提供更好的服务,更好的产品,而孜孜不倦的努力着,正是因为我们一直以来的坚持让我们走到了今天。如需采购d-sub连接器相关产品,拨打我们的热线电话:400-6263-698,专业工程师辅助您的采购工作顺利进行。

下文中,仁昊工程师将重点为您介绍一下D-SUB(DB/HDB/DR/HDR/VGA)连接器分类知识,希望通过我们对“D-SUB(DB/HDB/DR/HDR/VGA)连接器分类”的讲解,用户朋友可以对d-sub连接器有一个更深入的了解。采购d-sub连接器,上德索电子,专业d-sub连接器生产商,值得您的信赖。

D-SUB是D-subminiature的简称,是一种接口形状、结构的标准。同时,D-SUB又包含若干子类,比如DB25,第一个字母D表示属于D-SUB,第二个字母B是描述接口的大小—和后面的数字(针数)对应(A=15针,B=25针,C=37针,D=50针,E=9针)。每种接口又分公头(plug)和母头(socket)。说到这里,大家是否发现了一个问题。由于计算机的普及,最常用的DE 9产品,在长期被误读的情况下,已然被“改名”DB 9了。D-SUB只是描述连接结构,本身并没有定义整个接口或所有针脚的作用。

D-SUB连接器产品的应用。最常见的是个人电脑上VGA并口(DB25母头)、COM串口(DE9公头)和显卡与显示器之间的桥梁,负责向显示器输出相应图像信号的(DB15)等等。D-SUB车针、D-SUB大电流、D-SUB混装等广范应用于运算、视频和通信领域。同时,工防、医疗、仪器和当下发展势头迅速的平衡车、滑板车等消费产品中,也用到此类连接器。

接下来我们再看看常用D-SUB连接器产品的分类(如下);

一、按端子型态

1.冲压端子D-SUB连接器

2. 车削端子D-SUB连接器

二、按产品使用型态(其中包括1.0MM端子和高密度0.76MM端子两种)

1.焊线类

2.直插板类(180度直插)

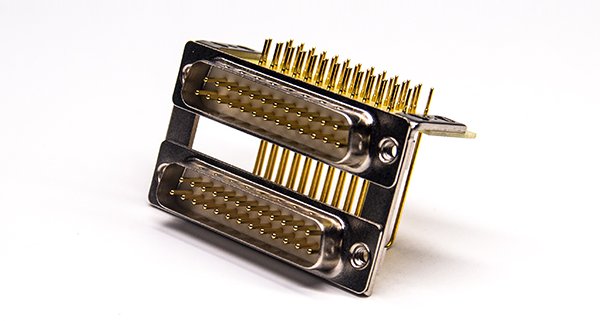

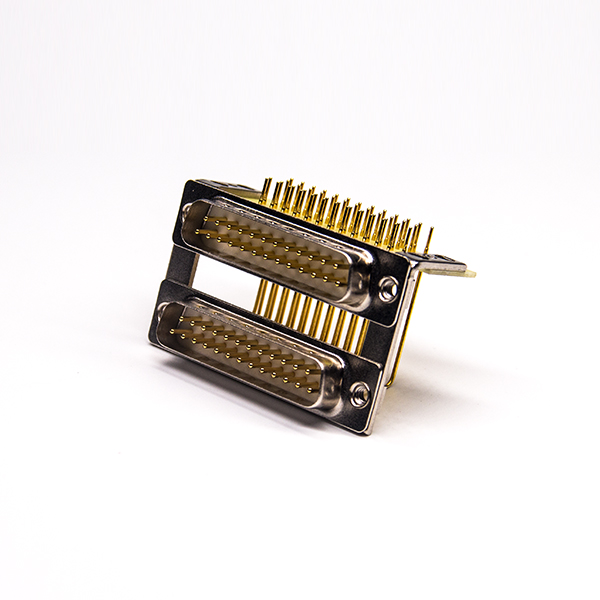

3.弯插板类(90度插板,也称L型插板)

以上所列示图中的任意结构即可使用冲压端子,也可使用车削端子。同理,示图中带有螺丝、鱼叉、支架等附件,都是按客户要求的规格增加的。仅端子、胶芯、外壳属于标准配件。

读完上述内容之后,您对于“D-SUB(DB/HDB/DR/HDR/VGA)连接器分类知识”应该有一个基本认识了,更多d-sub连接器相关的技术文档,请进入d-sub资料专区(http://www.renhotec.cn/products/d-type-connector/d-sub-connector/)查阅。仁昊电子是一家拥有十四年d-sub连接器生产厂家,产品质量可靠,均通过ISO认证,承诺所有用户一年质保,广大客户可放心采购。
