焊接一个bnc接头真有那么复杂吗

bnc接头焊接方法过程简单,但是不懂的人依然有很多,为了让客户朋友更好的了解BNC接头焊接方法,深圳市仁昊伟业科技有限公司工程师将会就BNC接头焊接方法的问题,给大家进行一个详细的介绍。

成功焊接bnc接头,对于视频监控的意义重大,如果在焊接过程中,步骤出错,就会导致监控视频不显示图像、被干扰、图像不清晰、雪花点等问题。因此,不懂Bnc接头焊接方法的你就应该好好阅读下面的内容。

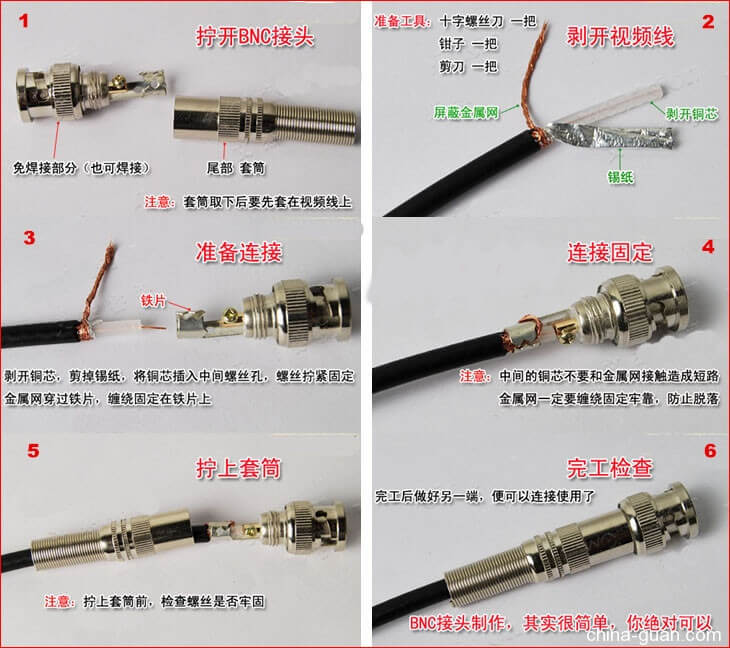

仁昊工程师指出,BNC接头有压接式、组装式和焊接式,制作压接式BNC接头需要专用卡线钳和电工刀。压接式BNC接头制作步骤如下:

1.剥线

同轴电缆由外向内分别为保护胶皮、金属屏蔽网线(接地屏蔽线)、乳白色透明绝缘层和芯线(信号线),芯线由一根或几根铜线构成,金属屏蔽网线是由金属线编织的金属网,内外层导线之间用乳白色透明绝缘物填充,内外层导线保持同轴固称为同轴电缆。剥线用小刀将同轴电缆外层保护胶皮剥去1.5cm,小心不要割伤金属屏蔽线,再将芯线外的乳白色透明绝缘层剥去0.6cm,使芯线裸露。

2.连接芯线

3.装配BNC接头

连接好芯线后,先将屏蔽金属套筒套入同轴电缆,再将芯线插针从BNC接头本体尾部孔中向前插入,屏蔽层拧成一根从侧面孔中传出来:

4.焊接

用电烙铁将芯线和屏蔽线焊接BNC头上的焊接点上,套上软槊料绝缘套和尾套即可。

BNC接头产品展示:http://www.renhotec.cn/products/rf-connector/bnc-connector/

阅读完之后,您对于bnc接头焊接方法应该清楚了,如果您对于bnc接头焊接方法还有疑惑或者不明白的地方,可以发送邮件至sale@renhotec.com,我们的工程师会及时解答您的问题。采购及定制BNC接头、bnc接口、bnc转接头、bnc线材等产品,选择深圳市仁昊伟业科技有限公司,多年的BNC接头生产经验,ISO认证,值得用户的信赖。
