pcb射频连接器板端弯式穿墙母头tnc连接器

pcb射频连接器板端弯式穿墙母头tnc连接器

料号:RHT-615-0241
标签:PCB板端,弯式,母头,tnc连接器,穿墙

产品特点:

  • ISO认证厂家,产品品质达到ROHS、UL、REACH标准;

  • 厂家直销批发价格,免费提供样品测试;产品可根据材质和性能要求定制;

  • 依据国际MIL-C-39012,CECC22120和IEC60169-8标准生产。产品设计合理紧凑,减少安装空间;

  • 螺纹版本的TNC接头,用于高振动环境,耐用性更高;

  • 具有0-11GHz微波频率和50欧姆阻抗,比BNC具有更高的性能;

  • 达到MIL-C-39012标准,性价比更高,品质保证。;

温度范围 -55~+155°C
震动 100m/S2 (10 to 2000 Hz) 15g
特性阻抗 50Ω
频率范围 DC~3GHz
工作电压 500Vr.m.s
耐压 1500Vr.m.s
中心接触电阻 ≦10mΩ
外导体电阻 ≦2.5mΩ
绝缘电阻 ≧5000MΩ
中心导体保持力 ≦0.57N
插入损耗 ≤0.20dB
电压驻波比 直式 ≤1.22/3GHz
电压驻波比 弯式 ≤1.30/3GHz
耐用性 ≧500次

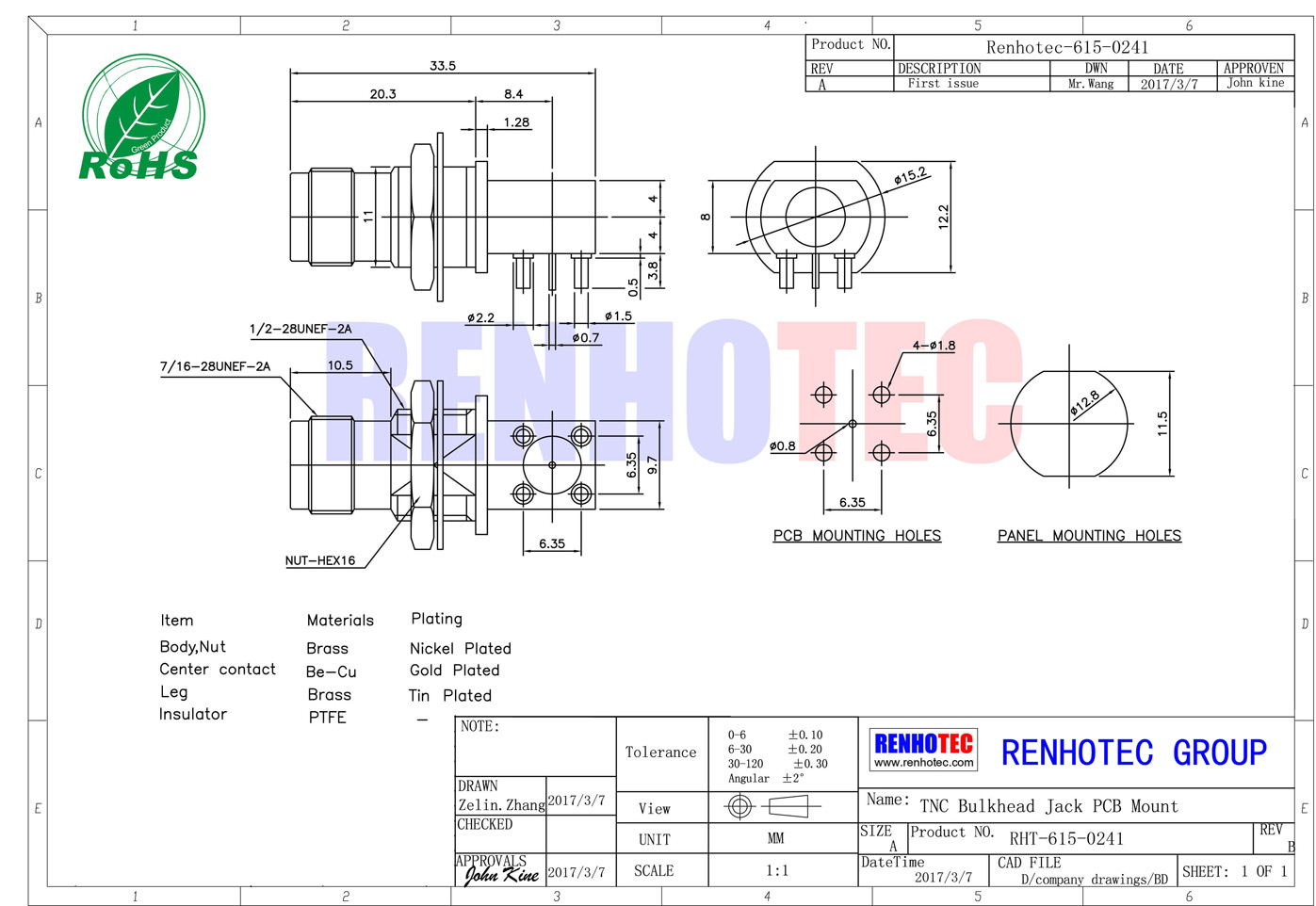

注释:具体规格参考图纸

类型 材料 表面处理
主体 黄铜 镀镍
绝缘体 铁氟龙 白色
中心针 黄铜 镀金
