TNC射频连接器公头公针插孔直式插头带黑色外壳

TNC射频连接器公头公针插孔直式插头带黑色外壳


料号:EB-002-0120
标签:RF连接器,TNC,公头,直式,插孔,带黑色外壳

产品特点:

  • 螺纹版本的BNC接头,用于高振动环境,耐久性更好;

  • 相对于BNC连接器,具有更高的性能,微波频率达0-11GHz, 阻抗为50ohm;

  • 高质量原厂出货,30天无忧退换货,产品依照 MIL-C-39012国际标准生产;

  • 来自品牌OEM原厂批发,相同质量,更实惠的价格。

阻抗 50ohm
频率范围 50 ohm为0~11GHz,75ohm为0~1 GHz
电压驻波比 直式 ≦ 1.3max / 弯式≦ 1.5max
耐电压 1500 V rms
工作电压 500 V rms
中心接触电阻 ≦ 3.0 mΩ (Milliohms max.)
外接触电阻 ≦ 2.0 mΩ (Milliohms max.)
绝缘电阻 ≧5 × 10³mΩ (Milliohms min.)
耦合方式 7/16-28 螺纹连接<
保持力 6 lbs min.
配接耐久性 ≧500 次 (针对铍铜合金接触件)
温度范围 Teflon -65oC~+165oC
螺母锁定保持力 100 lbs. min.
振动 MIL-STD-202 Meth. 204
抗腐蚀性 MIL-STD-202 Meth. 101

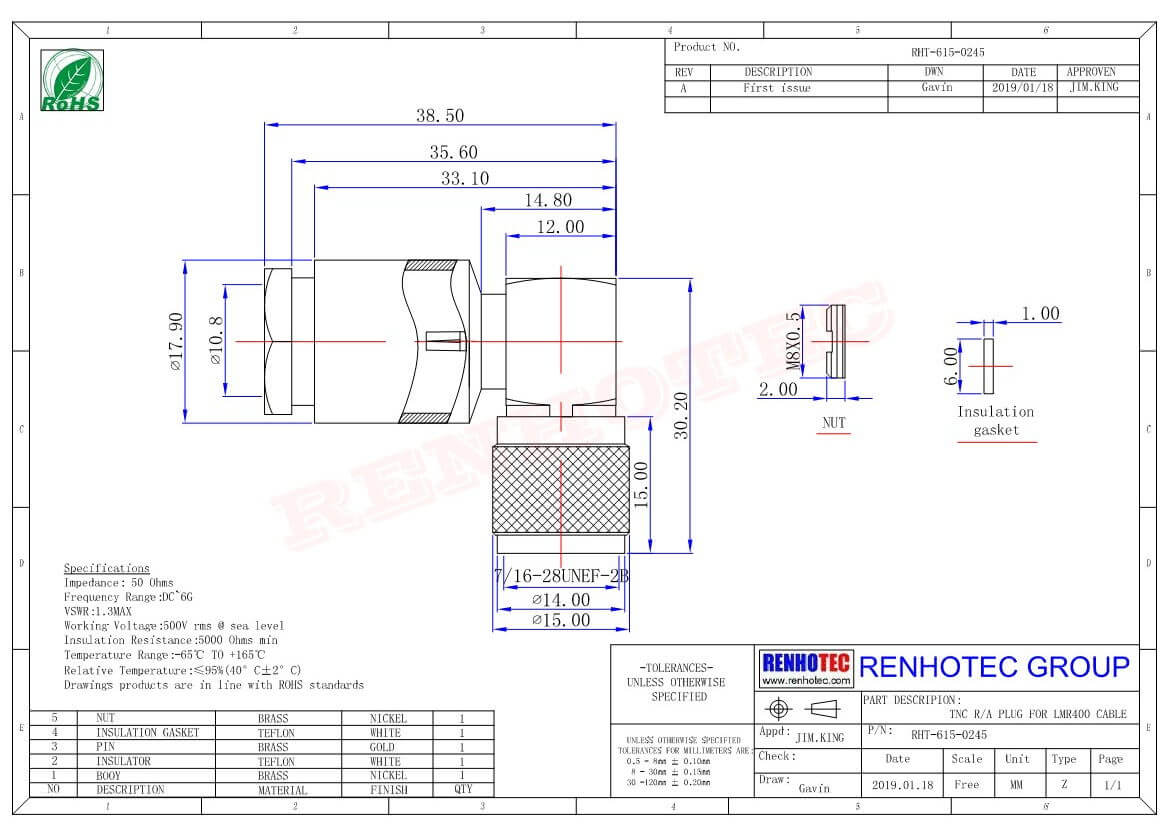

注释:具体规格参考图纸

部件 材料 表面处理
主体 黄铜 镀镍
中心针 铍青铜 镀金
绝缘子 氟树脂
