在射频（RF）通信、无线局域网、航空航天及工业测试测量领域，连接器的选择直接决定了信号传输的完整性与抗干扰能力。如果说SMA连接器是微型化应用的主力，那么TNC连接器则是追求“螺纹锁紧、抗震稳定、高频表现优异”场景下的行业中流砥柱。作为深耕精密互连领域二十余年的专家，仁昊伟业今天将为您系统梳理TNC连接器的核心知识百科，从阻抗、频率到防水等级及应用场景，带您一次性彻底读懂。

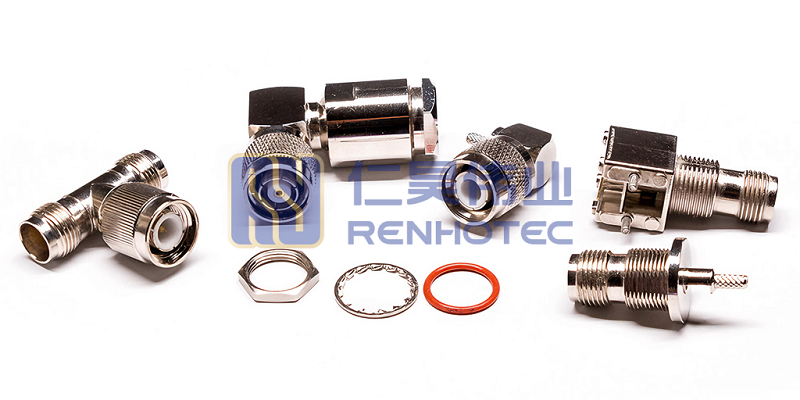

一、 什么是TNC连接器？（源流与结构优势）
TNC（Threaded Neill-Concelman）连接器本质上是经典BNC连接器（贝奥纳-康瑟曼连接器）的“螺纹锁紧升级版”。由Carl Concelman和Paul Neill于20世纪50年代末期共同开发。
核心结构区别： 传统的BNC采用的是卡口式“快锁”结构，虽然插拔迅速，但在剧烈震动、高频或恶劣电磁环境下，卡口容易松动，导致阻抗突变或信号丢失。而TNC将卡口设计替换为了精密螺纹接口，极大地增强了机械稳固性，使其在高频下的电气性能表现实现了质的飞跃。
二、 TNC连接器的四大核心参数解析
1. 特性阻抗：50欧姆与75欧姆的选择
阻抗匹配是射频传输的生命线。TNC连接器主要提供两种标准阻抗选项：
- 50欧姆（50Ω）： 绝大多数TNC连接器采用50Ω设计，广泛应用于无线通信、数据传输、军事及测试仪器中，能够处理较高功率的射频信号。
- 75欧姆（75Ω）： 主要应用于广播电视、电信基础设施及部分特定视频信号传输场景中。需注意：50Ω与75Ω的TNC接头在物理外观上由于介质尺寸差异，强行混插可能会损坏内部触点。
2. 频率范围：跨越至高频段
由于其螺纹连接消除了BNC卡口产生的间隙缝隙，TNC连接器在高频表现上具有天然优势：
- 常规标准TNC连接器的工作频率可达11 GHz。
- 经过精密设计的高性能微波级TNC连接器，其工作频率甚至可延伸至18 GHz，能够满足现代宽带通信与微波雷达系统的严苛需求。
3. 防水等级：适应户外严苛环境
在室外基站、车载通信及野外测控设备中，防水防尘是连接器的硬性指标。TNC连接器由于其螺纹锁紧特性，天然具备优异的密封基础：
- 通过加装内部“O型密封圈”和橡胶垫片，许多工业级TNC连接器可以轻松达到IP67甚至IP68的防水防尘等级。
- 这意味着它们能够在暴雨、高湿、粉尘弥漫的户外工业现场连续工作，防止水分渗入导致介质受潮或短路。
三、 TNC连接器的典型应用场景
凭借出色的抗震性、高频损耗低及密封可靠的特性，TNC连接器在以下领域被广泛采用：
| 应用领域 | 核心需求 | TNC连接器的优势体现 |
|---|---|---|
| 无线通信/基站天线 | 抗大风震动、高频低衰减 | 螺纹锁紧防止强风引起的松动，保障户外信号长期稳定。 |
| 航空航天与国防 | 高抗震性、极端环境可靠性 | 在持续高频震动和温差剧烈的飞行器舱外表现卓越。 |
| 测试与测量仪器 | 高频宽带、精确阻抗匹配 | 提供极低的驻波比（VSWR），确保测试数据精准。 |
| 工业物联网（IIoT） | 防水防尘、抗恶劣工业腐蚀 | IP67级防水设计，适应工厂车间或户外油田的高湿、粉尘环境。 |
四、 采购选型时的四大避坑指南
在采购和使用TNC连接器时，为避免因规格不匹配导致项目延期，建议重点排查以下四点：

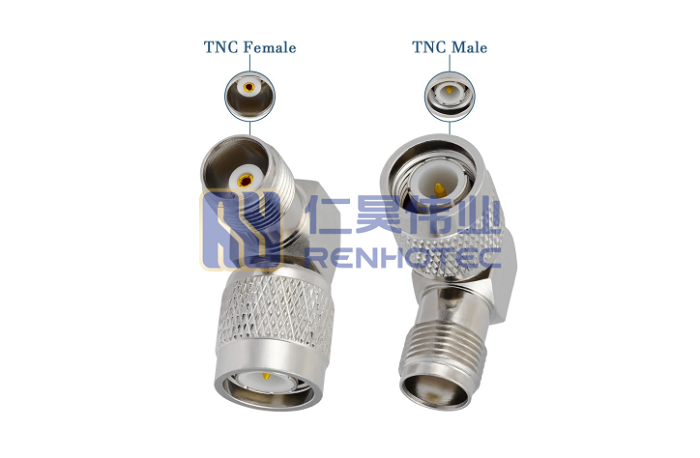

- 确认极性（标准型 vs 反极性RP-TNC）： 许多无线路由器或WiFi设备采用RP-TNC（针和孔反转），切勿与标准TNC混淆。

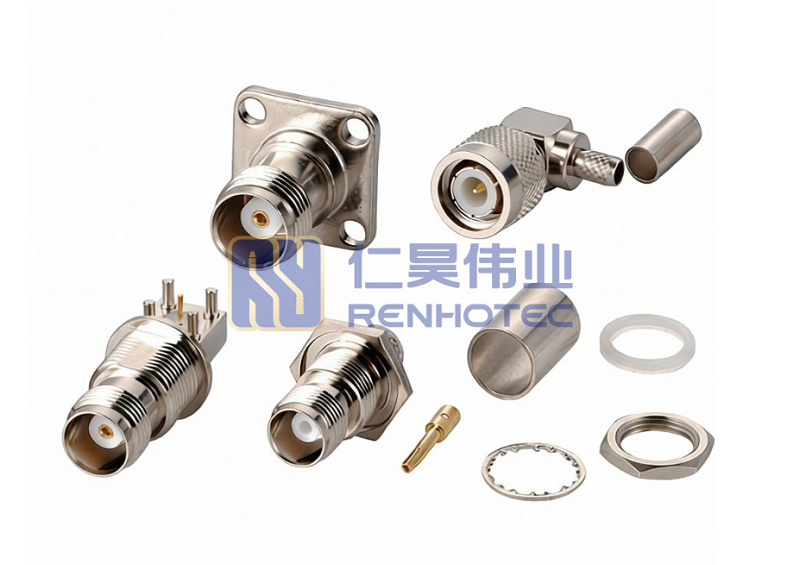

- 核对电缆匹配规格： 确认连接器压接或焊接的电缆型号（如RG58, RG174, RG316等），内针与外径尺寸必须与线材完全咬合。
- 关注表面镀层质量： 优质的TNC连接器通常采用黄铜本体镀镍或镀三元合金，中心针镀金，以确保低接触电阻和出色的耐盐雾能力。
- 明确防水需求： 若设备部署于户外，务必明确向供应商索取带有IP67防水认证的产品规格书。
TNC连接器看似是一个基础的螺纹射频组件，但在精密度、阻抗控制以及恶劣环境的密封性上，对制造工艺有着极高的要求。仁昊伟业作为连接器精密制造领域的资深企业，始终坚持以严苛的工艺标准生产每一颗TNC射频连接器。我们不仅提供丰富的标准品现货库存，更支持针对高频、防水等非标需求的定制化开发服务。如果您在射频链路选型、TNC连接器定制或系统抗震设计中遇到技术难题，欢迎拨打我们的技术咨询热线：400-6263-698，竭诚为您提供高品质的互连解决方案。
