一、为什么同一款组件，多次测试结果也会不一样？

射频测试重复性受到产品、连接操作和测量系统等多个因素影响。即使被测组件没有发生明显变化，测试环境或连接状态不同，也可能造成结果偏差。

二、MMCX连接器反复插拔，应该怎样控制？

MMCX连接器采用推入式锁止结构，与SMA螺纹连接方式不同。测试人员不能按照螺纹接口的操作习惯旋紧或通过侧向晃动判断连接状态。

为了减少接口状态变化，建议注意以下细节：

保持插接方向一致：每次连接时尽量沿接口轴线进行操作，避免斜向插入造成接触部位受力不均。

确认完全接合：按照对应型号的安装要求检查插接状态，不能仅凭短暂接触或设备有信号就认定已经安装到位。

避免不必要的重复插拔：如果测试项目允许，可以通过稳定的测试夹具减少拆装次数。对于需要多轮插拔验证的项目，应记录插拔次数，并按照具体产品规格中的耐久要求安排测试。

检查配合部位：每轮测试前观察接口是否存在污染、磨损、变形或异物，发现异常时应先处理，不要继续使用受损接口进行测试。

不同厂家、不同结构的MMCX产品，其插拔寿命和插入力要求可能不同，不能直接套用统一数值。

三、建立固定测试环境，比反复调整参数更重要

多轮射频测试最容易被忽略的问题，是测试配置没有保持一致。尤其是使用矢量网络分析仪进行插入损耗、回波损耗或驻波测试时，测试线缆和连接器的状态都可能影响结果。

尤其需要注意测试线缆的位置。线缆在校准后发生明显移动或扭转，可能改变测量系统的误差状态。因此，建议先完成测试线缆布置，再进行校准，随后尽量保持测试配置不变。对于需要移动线缆的特殊测试，应评估线缆稳定性及其对测量不确定度的影响。

四、测试重复性验证，建议分三个层次进行

这三个层次分别用于观察单件重复性、批内一致性和批间稳定性，不能相互替代。测试时应固定频率范围、校准状态和判定标准，并保留原始数据，避免仅凭某一次测试结果判断产品质量。

五、测试数据发生波动，怎样判断是产品问题还是测试问题？

如果同一组件在固定状态下重复测试仍然出现明显变化，可以优先检查仪器、转接头和连接状态；如果每次重新插拔后才出现数据偏移，则应重点关注MMCX配合部位及插接操作。

如果单件重复测试稳定，但不同样品之间差异明显，就需要进一步检查线缆型号、加工批次、中心端接及屏蔽工艺。

另外，测试结果不能只看平均值，还应关注最大值、最小值和数据离散程度。对于产品验收，应预先明确允许的变化范围，并结合项目技术要求判断是否合格，不能为了让数据看起来一致而随意修改测试限值。

六、进入量产前，还要把测试方法固定下来

研发阶段完成多轮测试后，应将最终确认的连接器型号、线缆规格、测试频段、校准方法和检验标准形成受控文件。生产阶段按照相同的技术基准开展检验，并记录样品编号、物料批次、设备编号和测试结果。

如果后续更换MMCX连接器型号、线缆供应商或端接工艺，应重新评估对测试重复性的影响。对于已经通过验证的组件，未经确认不宜随意改变关键结构和加工参数。

新产品需要进行多轮射频测试时，MMCX连接器组件的测试重复性，不仅取决于产品本身，还与接口插拔状态、线缆固定方式、测试仪器和校准条件密切相关。通过统一插接操作、固定测试配置、规范校准流程，并开展单件、批次和批间对比，可以更准确地判断产品性能是否稳定。仁昊伟业可根据项目的接口形式、线缆规格及射频测试要求，协助进行MMCX连接器选型、线缆组件配套和定制方案沟通。如需了解产品规格、样品配套或技术支持，可联系仁昊伟业：400-6263-698。

一、安装干涉通常出现在哪里？先找准空间冲突点

MMCX连接器组件安装困难，并不一定是连接器尺寸过大，很多时候是周边结构没有预留足够的操作和布线空间。比较常见的情况主要有以下几种。

二、减少安装干涉，可以从连接器结构入手

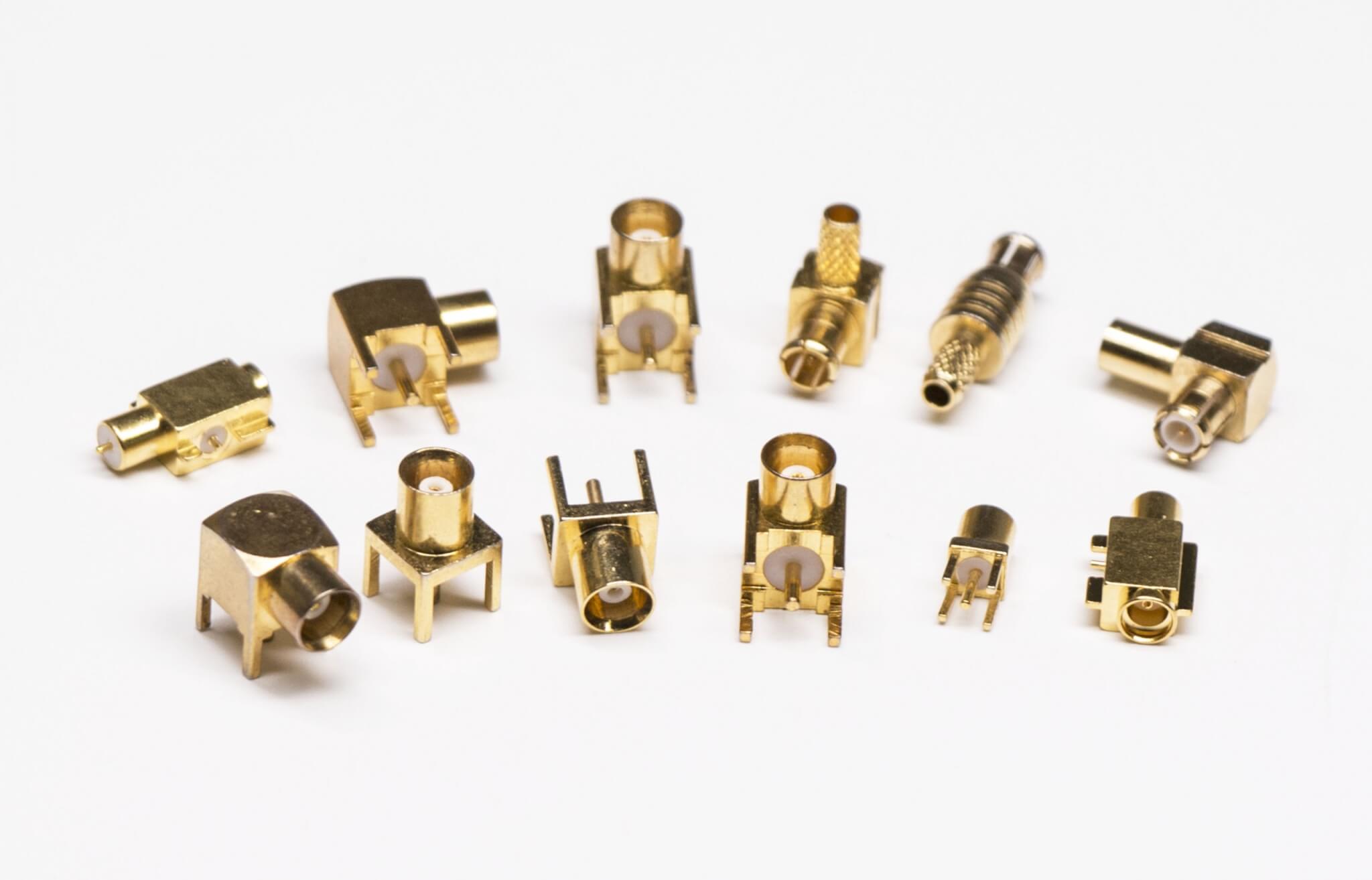

当标准MMCX连接器无法满足设备的安装要求时，可以根据具体系列和产品结构，评估不同的接口配置。

调整连接器出线方向：部分MMCX线缆组件提供不同方向的结构选择。如果接口后方空间不足，可以评估弯式或侧向出线方案，让线缆沿设备预留方向布置。但需要确认实际型号是否支持相应结构，不能仅凭外观判断可以互换。

优化连接器安装位置：在PCB布局阶段，可以结合射频接口的位置调整安装方向，尽量避开高度较大的元器件、固定螺丝和设备边框，减少后续线缆绕行。

匹配合适的线缆规格：在满足阻抗、工作频率和损耗要求的前提下，可以比较不同外径和柔软程度的同轴线缆。线缆结构合适，更有利于在有限空间内完成布线。

三、线缆走向设计，重点解决三个问题

四、结构定制时，MMCX线缆组件有哪些调整空间？

如果现有标准组件无法适应设备内部结构，可以从完整线缆组件的角度进行定制评估，而不是只修改连接器外形。

需要注意，定制过程中不能为了节省空间而随意改变连接器内部结构。任何涉及线缆型号、端接方式或射频结构的调整，都应重新评估阻抗匹配、插入损耗及其他必要的性能要求。

五、打样前最好进行一次完整的装配模拟

很多安装干涉问题，如果只看连接器单独尺寸，很难提前发现。更合理的做法是在样品制作前，将MMCX连接器、线缆、PCB和设备外壳放在同一结构模型中进行核对。

重点检查四个位置：

• 接口插接方向是否有足够的操作空间；
• 线缆出线后是否与周边零部件发生干涉；
• 设备外壳闭合后是否会挤压或夹住线缆；
• 线缆固定后是否对连接器产生持续拉力。

样品完成后，还应进行实际装机验证，检查接口是否完全到位、线缆是否自然走线，并根据项目要求完成必要的射频性能和机械可靠性测试。只有结构安装和性能验证都符合要求，才适合进入批量生产。

六、向供应商提出定制需求，需要准备哪些资料？

为了减少反复修改，研发或采购可以提前提供设备内部结构图、MMCX接口位置、周边零件尺寸、线缆走线路径、预期长度、工作频率以及另一端接口形式。如果存在明显的干涉位置，可以在图纸或照片中直接标注。

供应商根据这些信息，可以判断标准组件是否适用，是否需要调整线缆长度、出线方向或连接器结构，并进一步提供样品方案。前期资料越完整，越容易减少后期装配返工和规格反复确认。

设备内部线缆走向复杂时，减少MMCX连接器组件的安装干涉，关键在于提前规划接口位置、线缆出线方向和弯曲空间，并根据实际设备结构选择合适的组件形式。对于空间紧凑、多接口布置的设备，更应该通过结构模拟、样品装配和性能验证，确保连接器既能顺利安装，也能保持稳定的射频传输表现。仁昊伟业可根据客户的设备内部结构、接口位置、线缆规格及工作频段，协助进行MMCX连接器选型、线缆组件定制和安装方案沟通。如需了解具体产品、样品配套或定制需求，可联系仁昊伟业：400-6263-698。

一、降损之本：微米级阻抗连续性与几何结构优化

在射频与微波领域，信号损耗的元凶往往不是导线本身的电阻，而是沿途各处的阻抗不连续性。当信号流经连接器过渡区时，任何微小的几何尺寸突变都会造成电磁波的强烈反射：

• 精准的界面过渡设计： MMCX连接器外壳直径仅有2.4毫米左右，中心针细如发丝。要在如此微小的体积内维持完美的50欧姆特性阻抗，必须通过三维电磁场仿真软件（如HFSS）对插针与绝缘支架的交界处进行精密的补偿凹槽设计，抵消寄生电容与电感的影响。
• 杜绝结构突变： 优秀的结构设计能够平滑过渡电磁场的分布，将因界面失配导致的回波损耗压制在极低水平，确保能量绝大部分顺利前行。

二、材质与表征：高导电率基材与厚金电镀工艺

高频电流在导体中流动时，会产生明显的“趋肤效应”——即电流主要集中在导体表面极薄的一层流动。因此，导体表面的材质状态直接决定了欧姆损耗的大小：

三、核心阻尼：低介电常数与超低损耗绝缘介质

在中心导体与外屏蔽壳之间，填充的绝缘介质（介电材料）同样是吞噬射频能量的隐形杀手。绝缘材料的介电常数（Dielectric Constant）与损耗因数（Dissipation Factor）直接关联着介质损耗：

为了将信号衰减降到最低，顶级的MMCX连接器内部绝缘支撑绝不使用普通塑料，而是普遍采用高纯度的聚四氟乙烯（PTFE）或特种工程塑料。PTFE不仅具备极低的介电常数，更拥有极小的损耗正切值，能够在数吉赫兹的高频下将电磁能量在介质内部的损耗降到几乎可以忽略不计的微观级别。

四、制造与装配：消除微观气隙与机械公差

设计图纸上的完美阻抗，如果在实际量产中因为模具精度不足而走样，同样会导致损耗失控：

1. 微米级数控加工： 必须依赖高精度的自动化数控车床，确保中心针的同心度与外壳内径公差控制在极窄的微米区间内，彻底根除因偏心或微观气隙引发的杂散电磁泄漏。
2. 压接与装配工艺冗余： 在尾部同轴线缆端接时，确保压接管与编织屏蔽层实现360度无死角全圆周紧密咬合，防止高频杂波从缝隙中逸出或外界干扰侵入，从而保障全链路插损指标的坚如磐石。

MMCX连接器虽小，却承载着整个无线通信系统的高频脉搏。降低信号损耗从来不是一句空洞的口号，而是贯穿于三维电磁仿真、优质铍铜基材、厚金电镀到微米级车削智造的每一个严苛细节中。

一、诱因一：机械疲劳与卡爪弹性失效

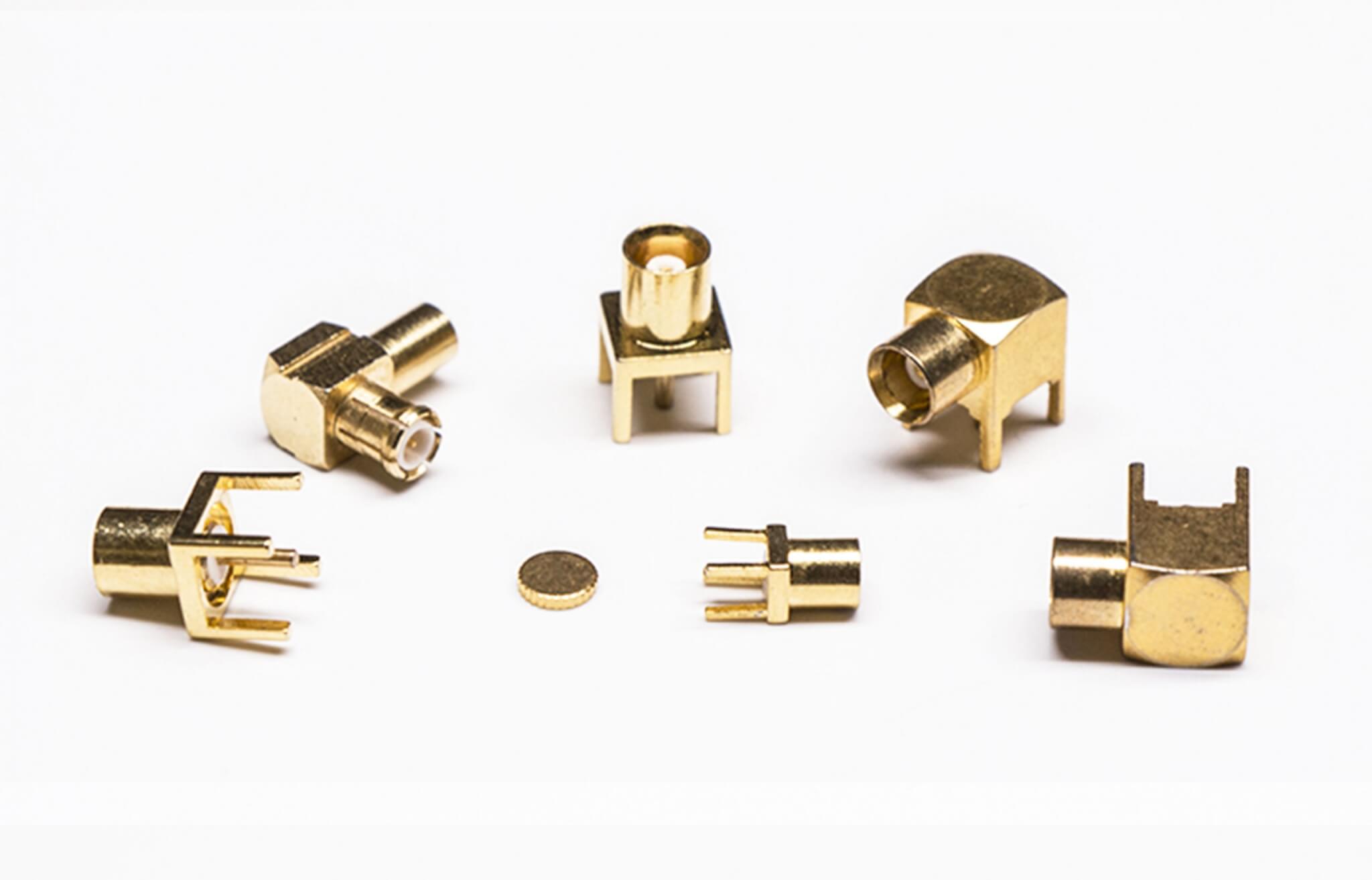

MMCX连接器赖以实现快速对接的核心，在于公头外壳上那几道开槽的弹性卡爪与母头内部凹槽的精密机械咬合：

• 物理机制： 当连接器经历过多的插拔次数，或者在装配时受到非轴向的暴力侧向拉扯，弹性卡爪会发生“永久性塑性形变”，导致张力不足。
• 异常表现： 外导体无法形成全圆周的紧密搭接，接触电阻忽大忽高。设备在受到轻微振动时便会产生瞬间开路，表现为信号时有时无的间歇性中断。

二、诱因二：中心针磨损与接触电阻激增

如果说外壳卡爪决定了机械锁紧，那么中心的细小插针则是传输高频射频能量的主动脉：

1. 电镀层剥落： 劣质连接器往往在中心针表面采用过薄的镀金层，经过几十次插拔后金层磨损殆尽，暴露出底层的黄铜或铁镍合金。
2. 氧化与阻抗恶化： 裸露的基材在空气中迅速氧化生成氧化膜，导致接触电阻直线上升。高频电流在通过该接口时遇到巨大阻碍，产生严重的插入损耗，表现为接收灵敏度断崖式下跌。

三、诱因三：端接工艺缺陷与微裂纹隐患

连接器本身的品质再优秀，如果后端的端接（焊接或压接）工艺不过关，同样会埋下信号异常的定时炸弹：

四、诱因四：阻抗失配与高频回波损耗超标

在高频微波世界里，几何尺寸的微小改变就是阻抗的灾难。当MMCX连接器在长期冷热交变（高低温老化）环境中工作时，内部的高纯度聚四氟乙烯（PTFE）绝缘介质可能发生轻微的蠕变、膨胀或位移。这会导致中心针与外壳之间的相对位置发生偏移，原本精准的50欧姆特性阻抗被打破。矢量网络分析仪会检测到电压驻波比（VSWR）急剧飙升，大量有用信号被强行反射回发射端，造成系统误码率飙升和通信丢包。

五、诱因五：电磁屏蔽失效与外部干扰侵入

MMCX连接器之所以能在高度集成的拥挤空间内正常工作，全靠其360度金属外壳构建的“法拉第电笼”效应。如果外壳表面受到化学腐蚀、电镀层起皮，或者外壳卡爪因变形闭合不严，连接器整体的电磁屏蔽效能（Shielding Effectiveness）就会大打折扣。此时，周围高频数字电路、开关电源产生的电磁杂波可以长驱直入侵入中心信号线，导致设备底噪显著抬升，表现为无法稳定锁定微弱无线信号。

MMCX连接器使用过程中的信号异常，绝大多数源于前期低质选型、工艺缺陷或长期工况下的渐进式老化。从精密的模具智造到严格的矢量网络分析出厂全检，把控好每一个微米，才能从根本上斩断信号异常的根源。

一、核心概念：为什么射频系统对阻抗控制如此严苛？

在低频或直流电路中，导线仅仅是一条畅通的物理通道；但在面向吉赫兹（GHz）级别的高频射频世界里，电路演变成了传输线。此时，电磁波在介质中向前传导，对路径上任何一处几何尺寸的微小变化都极其敏感。

标准的MMCX连接器在设计之初，就被严格定义为50欧姆（50Ω）特性阻抗体系。根据电磁学经典理论，特性阻抗是由中心导体的外径、外导体的内径以及填充在两者之间的绝缘介质（如高纯度PTFE）的介电常数共同决定的（其阻抗数值与介电常数的平方根成反比，并随内外导体直径比值的对数呈正比变化）。如果MMCX连接器在加工制造或安装时，内部任何一个微观尺寸发生偏差，就会导致阻抗值偏离50Ω标准，从而在全链路中埋下系统不稳定的祸根。

二、阻抗失配引发的四大系统性稳定性灾难

当MMCX连接器的阻抗控制失效（例如局部阻抗突变为55Ω或45Ω），射频链路会产生连锁反应，直接对整机性能造成毁灭性打击：

三、攻克MMCX微型阻抗控制的技术难点

控制MMCX连接器的阻抗比常规连接器更具挑战性，其核心根源在于其“极度微小”的物理尺寸。MMCX的外壳直径通常仅有2.4毫米左右，中心插针更是细如发丝：

• 微米级公差的生死线： 在如此狭小的横截面上，中心导体哪怕发生几微米的偏心，或者绝缘介质内部产生肉眼难见的微小气泡，都会造成局部的电容和电感参数剧烈波动。
• 高频补偿与结构仿真： 优秀的连接器制造商必须借助高精度的三维电磁场仿真软件（如HFSS），对接口交界处的微型跳变进行精密的补偿设计，确保在DC至6 GHz（甚至更高频段）内，特性阻抗依然能死死锁定在50欧姆。

四、如何保障MMCX阻抗稳定性：源头制造与品控策略

为了确保MMCX连接器在批量应用中不因阻抗问题拖累整机系统的稳定性，工程研发与采购团队在挑选供应商时应当秉持三大原则：第一，核查工厂是否具备高精度的自动化数控车削与精密模具自研能力，杜绝外协公差失控；第二，要求供应商提供基于矢量网络分析仪（VNA）的全频段S参数与VSWR实测测试报告；第三，关注装配工艺对阻抗的二次影响，选择压接稳固、绝缘件耐高温变形的高品质组件。

MMCX连接器虽小，却承载着整个无线通信系统的神经脉搏。阻抗的精确控制，不仅是一项冰冷的技术指标，更是保障设备在复杂电磁环境中稳定、高效运行的基石。
