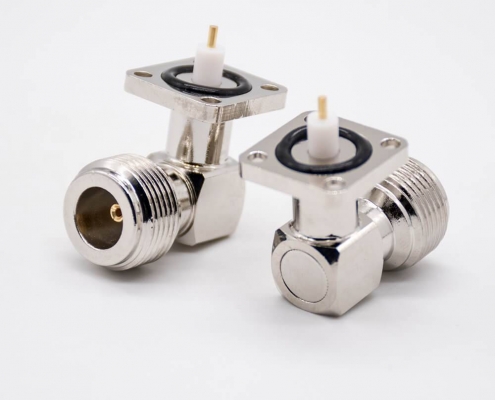

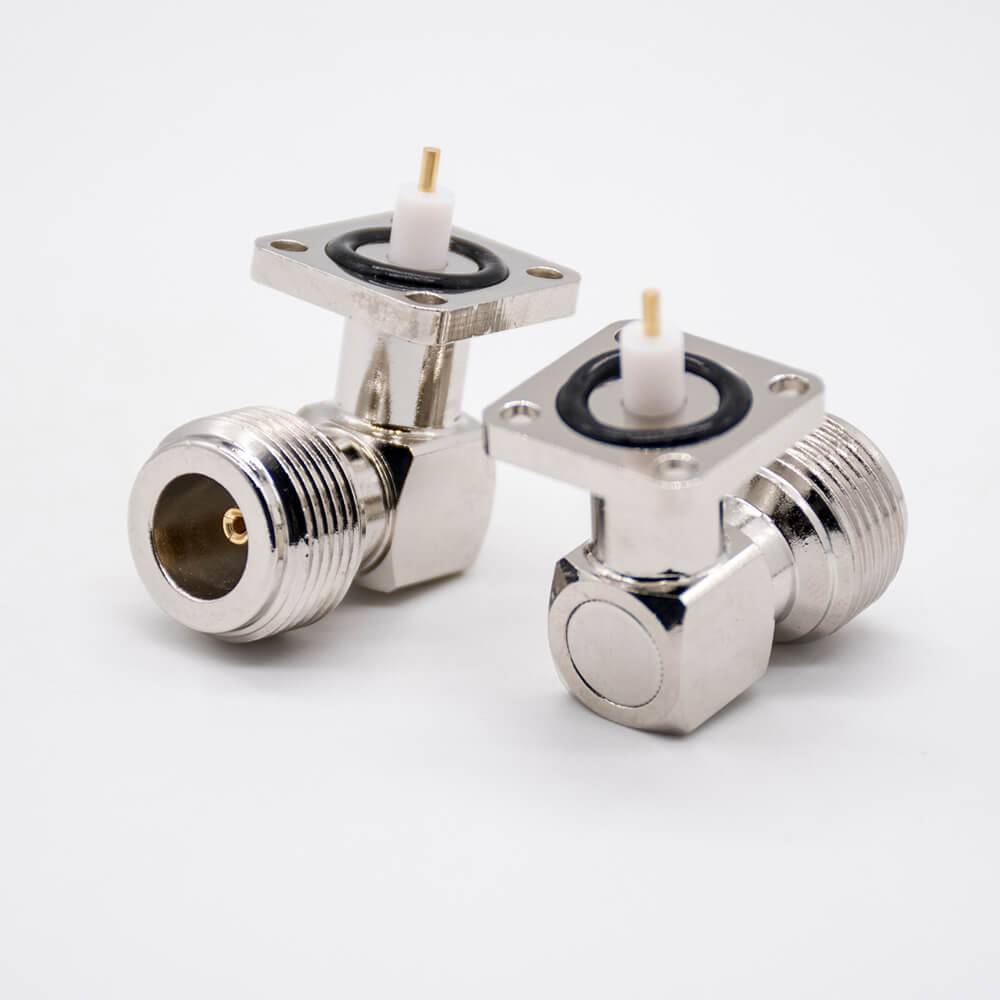

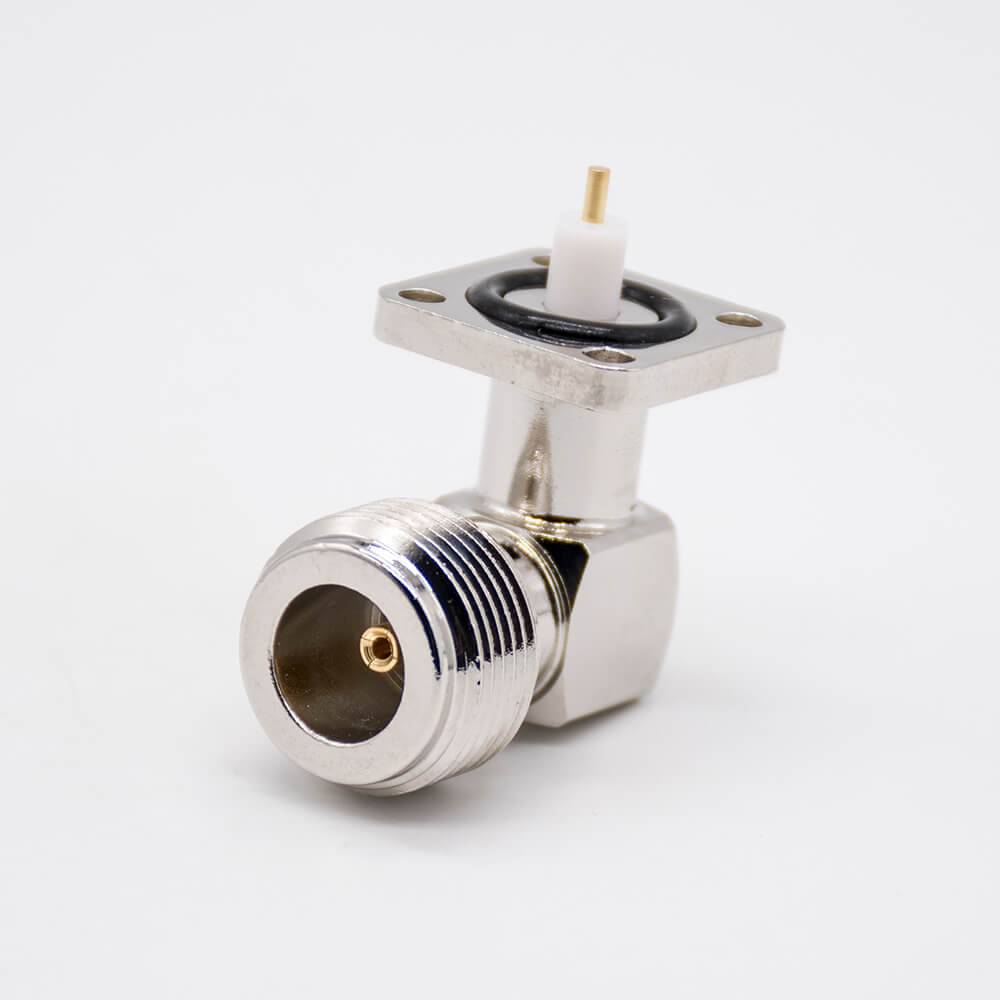

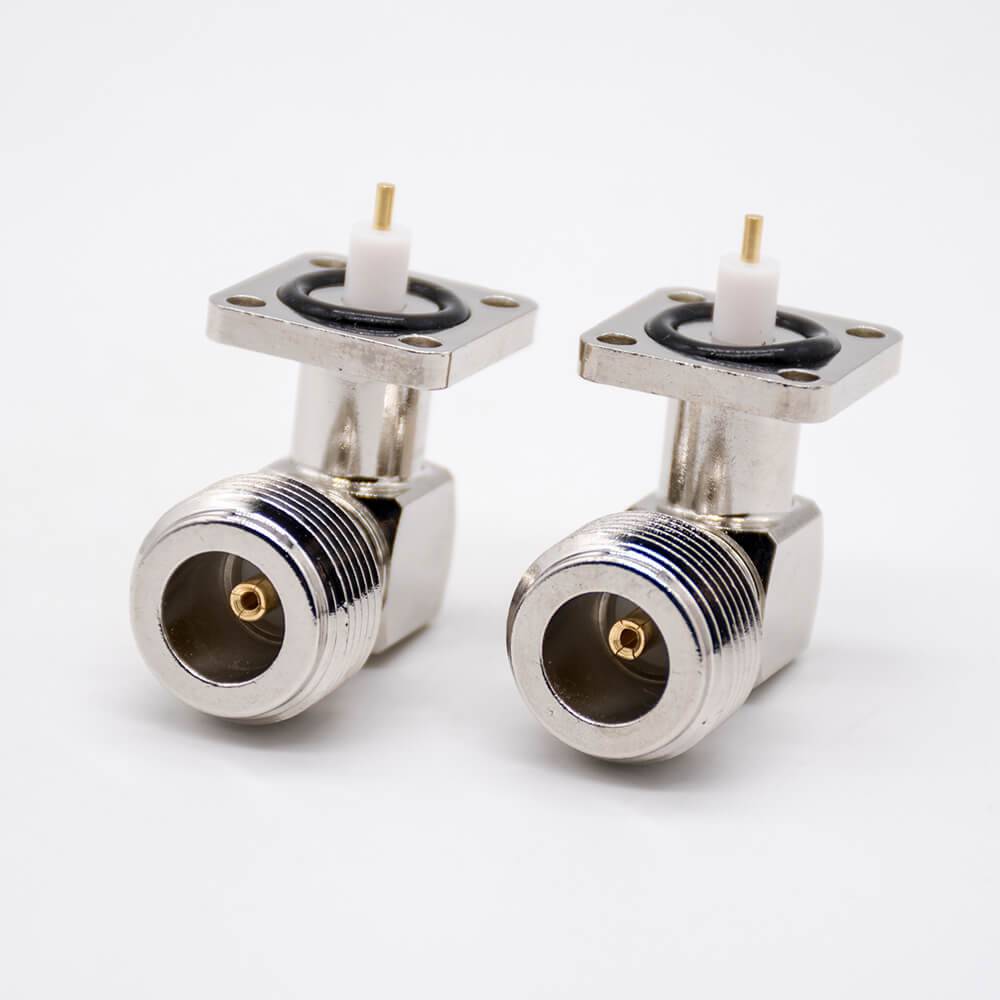

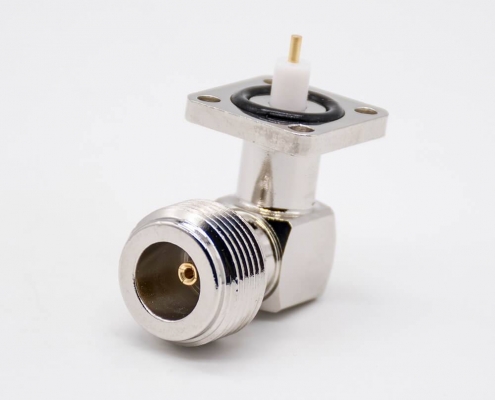

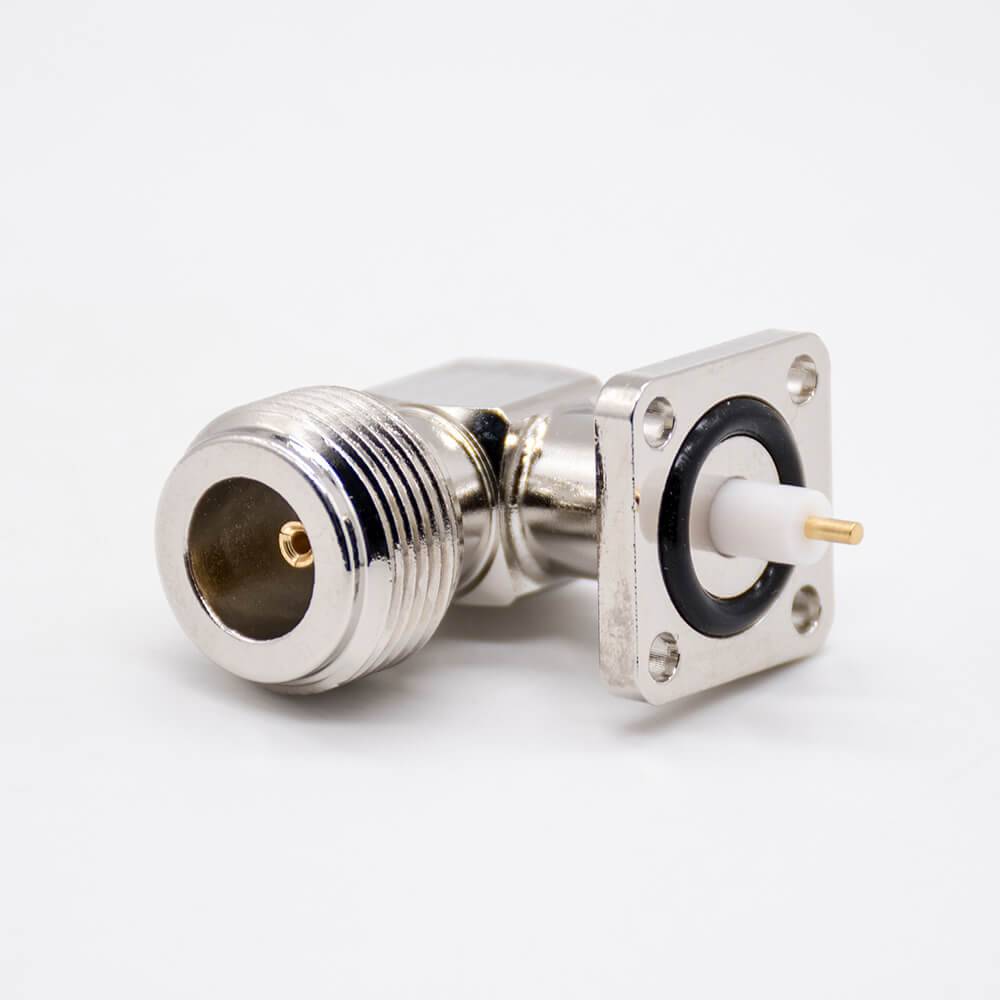

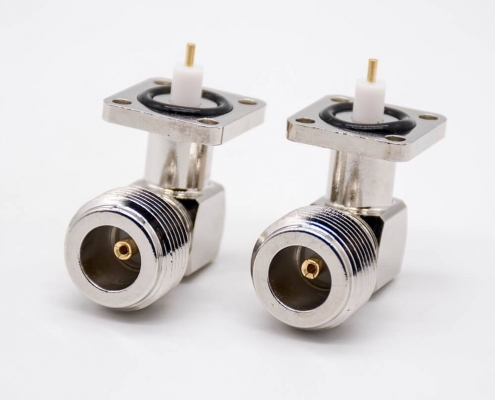

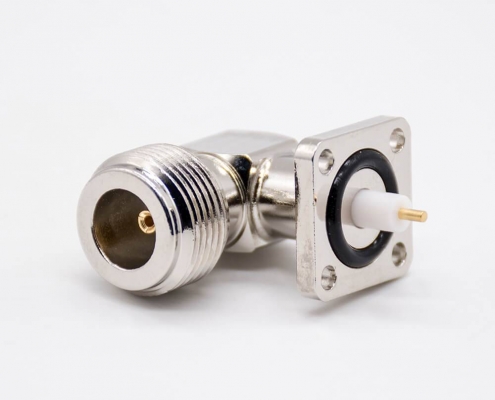

N型母头连接器弯式PCB板安装四孔法兰镀镍插板

N型母头连接器弯式PCB板安装四孔法兰镀镍插板
N型母头连接器弯式PCB板安装四孔法兰镀镍插板 N型母头连接器弯式PCB板安装四孔法兰镀镍插板 N型母头连接器弯式PCB板安装四孔法兰镀镍插板 N型母头连接器弯式PCB板安装四孔法兰镀镍插板

料号：RHT-614-0145

标签：RF连接器,N头,母头,弯式,标准,PCB板安装,四孔法兰,插板,镀镍

产品特点：

  • 高性能连接器，频率范围达0到11GHz，阻抗50欧姆；

  • 螺纹连接结构，保证产品在振动环境使用时的耐久性和稳定性；

  • 中型尺寸，可用于工防、工业或消费电子等领域；

  • 高质量原厂出货，30天无忧退换货；

  • 来自品牌OEM原厂批发，相同质量，更实惠的价格。

主要应用：

  • 航天和工防：雷达设备

  • 医疗：射频消融治疗仪

  • 商用汽车：蓝牙、GPS

  • 通讯、电信：天线、基站、被动/主动基站组件、电信硬件

  • 数据、通信：广播电子、WIFI网络

  • 工业：机器对机器通信

在线询价

电气性能

阻抗 50 ohm
频率范围 0~13 GHz
电压驻波比 直式 ≦ 1.3max / 弯式≦ 1.5max
耐电压 2500 V rms
工作电压 1000 V rms
中心接触电阻 ≦ 1.0 mΩ (Milliohms max.)
外接触电阻围 ≦ 0.2 mΩ (Milliohms max.)
绝缘电阻 ≧5 x 10³ mΩ (Megohms min.)

机械性能

耦合方式 5/8-24螺纹锁紧
保持力 6 lbs min.
连接螺母扭矩 30 in-lbs. min.
机械寿命 大于500次 （使用铍铜接触件时）

环境性能

温度范围 -65°C ~ +125°C ( PE线缆-40°C ~ +85°C )
振动 MIL-STD-202 Meth. 204
抗腐蚀性 MIL-STD-202 Meth. 101

材质

部件 材料 表面处理
Body Brass Nickel Plated
Chain Brass Nickel Plated
