IPEX 1与IPEX 4深度对比：从物理尺寸、频率支持到应用场景的全面解析
在无线通信设备的内部，IPEX 连接器（常被称为微型射频同轴连接器）扮演着极其关键的角色。它们体积微小，却负责将 Wi-Fi、蓝牙、GPS 以及 5G 信号从模块传输到天线。对于研发工程师和采购人员来说，最容易混淆的莫过于 IPEX 1（MHF1） 与 IPEX 4（MHF4）。如果选错了型号，轻则无法扣合，重则损坏微型焊盘。仁昊伟业作为精密连接器领域的专业厂商，今天将通过深度对比，带您看透这两个“射频孪生子”的本质差异。
一、 物理尺寸：微米级的“身材”较量

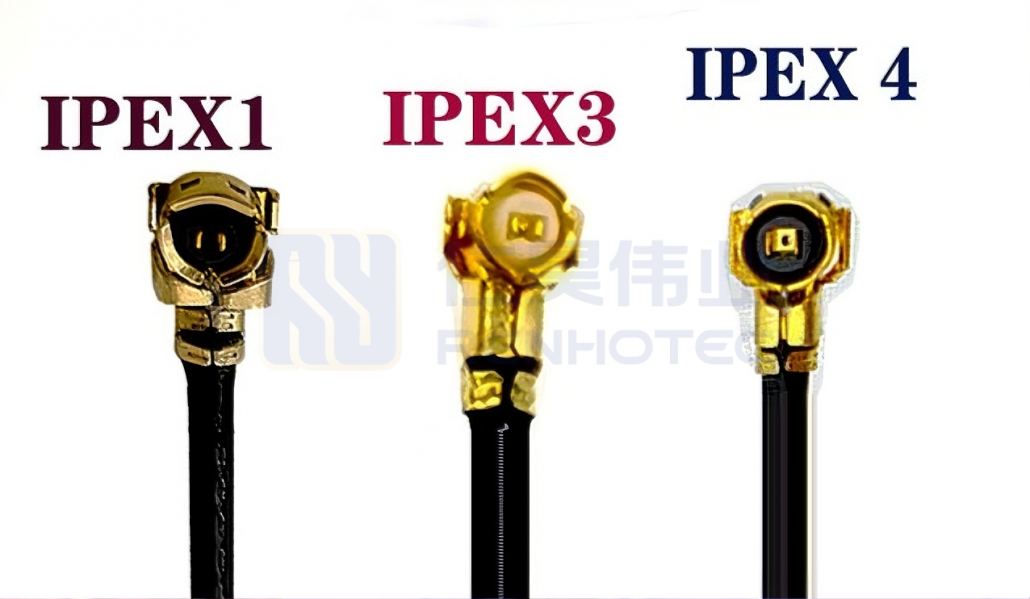

IPEX 1 与 IPEX 4 最直观的区别就在于“个头”。随着电子产品向轻薄化演进，连接器的体积也在不断压缩。
- IPEX 1 (MHF1)： 是该系列的“老大哥”。它的底座尺寸约为 3.0mm x 3.0mm，插拔高度（Mated Height）通常在 2.5mm 左右。它在传统的笔记本电脑和大型无线模块中非常常见。
- IPEX 4 (MHF4)： 是为了极致空间而生的。其底座仅为 2.0mm x 2.0mm，插拔高度惊人地压缩到了 1.2mm 至 1.4mm。这使其成为了目前智能手机、平板电脑以及 M.2 接口网卡的标配。
二、 频率支持：信号传输的“带宽”跨越
除了外形，电气性能的上限也决定了它们的应用广度：
- 频率范围： IPEX 1 通常支持到 6GHz，足以覆盖 Wi-Fi 5（802.11ac）的需求。而 IPEX 4 由于其更紧凑的阻抗匹配设计，通常能更稳定地支持到 6GHz 甚至更高，在 Wi-Fi 6E 以及部分 5G 频段中表现更出色。
- 阻抗稳定性： 两者均为标准的 50Ω 特性阻抗，但在高频波动下，IPEX 4 凭借更短的信号路径，其驻波比（VSWR）表现通常略优于 IPEX 1。
核心参数对比表
| 特性维度 | IPEX 1 (MHF1) | IPEX 4 (MHF4) |
|---|---|---|
| 底座尺寸 | 3.0 x 3.0 mm | 2.0 x 2.0 mm |
| 插拔高度 | 2.5 mm | 1.2 mm / 1.4 mm |
| 适配线径 (O.D.) | 1.13mm, 1.32mm, 1.37mm | 0.81mm, 1.13mm |
| 常用模块 | Mini-PCI, 标准工业模块 | M.2 (NGFF), 5G 模组 |
三、 应用场景：各司其职的“阵地”
在选择 IPEX 连接器时，务必确认您的模块接口类型，因为它们物理上是不兼容的（插头无法混用）：
- IPEX 1 的典型地盘： 传统的笔记本电脑无线网卡、老式家用路由器、工业级嵌入式主板。这些场景对空间不那么敏感，更看重连接的物理强度和线缆的耐用度。
- IPEX 4 的典型地盘： 5G 移动终端、Wi-Fi 6 网卡、智能穿戴设备、无人机。在这些设备中，PCB 板上的每一平方毫米都至关重要。
四、 避坑指南：资深工程师的特别提醒
注意扣合力度： IPEX 4 由于尺寸极小，其插拔寿命（通常为 30 次循环）略低于 IPEX 1。安装时务必垂直向下受力，切勿斜向强行压入，否则极易损坏底座的中心针。
- 线缆选择： IPEX 4 几乎只能配合超细的 0.81mm 线缆，如果强行使用 1.37mm 线缆，过大的外径和硬度会产生扭矩，导致接头从焊盘上脱落。
- 品牌兼容： 业内常说的 IPEX、MHF、U.FL 实际上是指同一种规格。例如，IPEX 1 兼容 Hirose 的 U.FL 系列。
总结来说，IPEX 1 是稳健的经典选择，而 IPEX 4 是追求极致空间的现代利器。 仁昊伟业致力于为您提供每一颗信号纯净、扣合紧密的 IPEX 系列连接器。我们拥有全自动生产线，确保从 0.81mm 到 1.37mm 的射频线缆组件都能实现微米级的压接精度。如果您在 Wi-Fi 6 或 5G 项目开发中面临天线匹配难题，或者需要定制特殊长度的射频跳线，欢迎拨打我们的技术热线：400-6263-698。我们将为您提供专业的技术文档与极具性价比的互连方案，助您的项目马到成功。
