线缆选型指南：如何根据IPEX接口匹配最合适的极细同轴线缆
在射频系统的硬件设计中，IPEX 连接器（即 MHF 系列）与极细同轴线缆的组合是实现信号传输的“黄金搭档”。然而，许多工程师在选型时往往只关注接头型号（如 IPEX 1 代或 4 代），却忽略了线缆直径（OD）与连接器压接腔体的物理匹配关系。选错线缆不仅会导致安装困难，更会引发阻抗失配或由于结构应力导致的接头脱落。仁昊伟业作为精密射频组件的专业制造商，今天为您梳理出一套完整的线缆匹配逻辑，助您轻松避坑。
一、 核心匹配逻辑：不仅要“扣得住”，更要“压得稳”
IPEX 连接器的选型受限于两个物理维度：接头尺寸和适配线径。每种型号的 IPEX 公头（线端）其尾部的压接套管（Barrel）直径是固定的，这直接决定了它能“抱住”多粗的线。
- 物理限制： 如果线缆太粗（如用 1.37mm 的线配 IPEX 4 代），接头尾部无法合拢，屏蔽层无法被完全包裹；如果线缆太细，压接不紧，抗拉强度将大幅下降。
- 性能平衡： 越细的线（如 0.81mm）柔软度越高，适合微型设备，但信号损耗（衰减）也越大；越粗的线（如 1.78mm）损耗低，但硬度大，容易对小型焊盘产生拉扯应力。

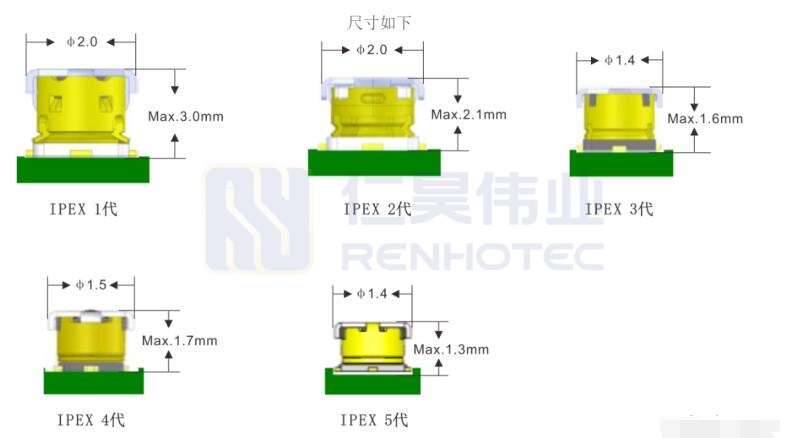

二、 IPEX 家族与常用线缆的匹配表
以下是仁昊伟业实验室根据行业标准整理的常见匹配组合：
| IPEX 代数 (MHF 型号) | 插拔高度 | 最佳匹配线径 (O.D.) | 典型线缆型号 |
|---|---|---|---|
| IPEX 1 代 (MHF1) | 2.5 mm / 3.0 mm | 1.13mm / 1.32mm / 1.37mm | RG178, RG113, RG137 |
| IPEX 2 代 (MHF2) | 2.0 mm | 1.13mm / 1.32mm | RG113 |
| IPEX 3 代 (MHF3) | 1.5 mm | 0.81mm | RG081 (超细) |
| IPEX 4 代 (MHF4) | 1.2 mm / 1.4 mm | 0.81mm / 1.13mm | M.2 模块专用线 |
| IPEX 5 代 (MHF5) | 1.0 mm (极窄) | 0.81mm | 5G 终端微型线 |
三、 不同线材的特性对比：选粗还是选细？
1. 0.81mm：极薄空间的王者
它是目前市面上最细的射频线之一，主要配合 IPEX 4 代或 5 代 使用。适用于智能手机、穿戴设备以及对厚度要求极其严苛的 M.2 接口 5G 模组。
缺点： 线缆极细，机械强度低，长距离传输（超过 20cm）时损耗明显。
2. 1.13mm：最为均衡的“常青树”
它是 IPEX 系列最常用的线径，兼顾了柔韧性与射频性能。几乎所有的无线网卡、笔记本 Wi-Fi 天线都在使用它。
优势： 采购方便，成本极具竞争力，支持 IPEX 1 到 4 代的多种接头。
3. 1.37mm：追求信号质量的首选
对于工业级路由或基站模块，如果空间允许（通常配 IPEX 1 代），1.37mm 是更好的选择。
优势： 相比 1.13mm，它的屏蔽层更厚，中心导体更粗，频率支持更稳，特别适合 Wi-Fi 6（6GHz 以上）的短距离传输。
四、 实战选型建议：来自仁昊伟业的“三看”法则
- 看模块接口： 确定母座型号。如果是 M.2 接口通常需要 IPEX 4 代接头，只能选 0.81mm 或 1.13mm 的线。
- 看传输距离： 如果天线距离模块超过 30cm，请尽可能选择较粗的线（如 1.37mm 或 1.78mm），以减少信号在途中的衰减。
- 看应用环境： 如果设备处于高振动环境（如无人机），请避免使用 1.37mm 等硬度较大的线缆配合小型接头，因为线缆的晃动会产生巨大的力矩，导致接头松脱。此时，柔软的 1.13mm 配合固定点设计是更好的方案。
总结来说，IPEX 选型不仅仅是接头的匹配，更是线缆、空间、频率与机械应力的综合博弈。 仁昊伟业致力于为您提供从线材生产到高精度压接的全流程服务。我们所有的 IPEX 线缆组件均通过矢量网络分析仪（VNA）的全检，确保驻波比（VSWR）与插入损耗（IL）符合军工级标准。如果您在 WiFi 6E 或 5G 产品的射频布局上遇到难题，或者需要定制特殊长度的极细同轴跳线，欢迎拨打我们的技术热线：400-6263-698。我们将为您提供专业的技术对标与免费样机打样，助您的项目马到成功。
