选择连接器一直以来,都是用户们比较关注的问题,因为选择对了连接器,可以为我们省去很多麻烦的事情。那么工业连接器怎么选择呢,下文中仁昊伟业科技子工程师,就为您整理了一篇关于工业连接器选择的文章,图文结合,由浅入深,相信看完之后您便会明白如何选择工业连接器产品。

当我们在选择一款工业连接器的时候,我们需要做好以下的几件事情:

插头、插座哪个需要固定?哪个需要移动?判定使用环境/确定电压、电流参数。

【1】插头与插座

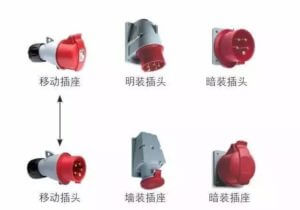

一根电缆的两端,分别连接电源和用电设备。在两端,分别装置工业连接器的插头或插座。在选用时,这个跟家里的墙壁插座,或者排插接线板是一样的。考虑好谁是移动的,谁是固定的就好。

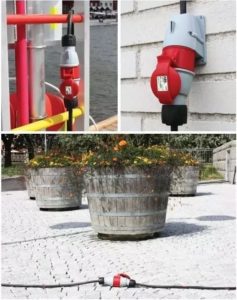

看一些具体的应用场所。

【2】按使用环境分类

对环境的描述,照常按照IP等级来划分。

【2.1】快速连接型

在这种场所,环境条件相对较为宽松,更强调应用中的便捷连接。

Easy & Safe的快速连接系列,防护等级为IP44,能够防护大部分情况下的的液体、固体干扰。

产品本身更侧重于快速连接:通过在插头插座形状、锁紧、解锁形式等方面的人体工学设计,实现轻松接插,可靠连接。

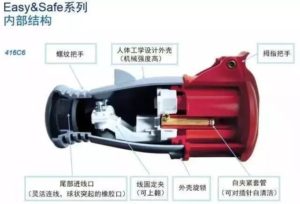

工业连接器插头的剖面图

日常使用的墙壁开关,采用的片状插头和簧片式插座,适用于于负荷电流较小的场所。

接触不良,往往带来发热等潜在故障风险。

工业连接器采用的套管插针结构有自夹紧特性,比普通插座无论在接触压力还是接触面积上,都更大。这种结构能有效减小接触电阻,避免故障发热。

【2.2】重载防护型

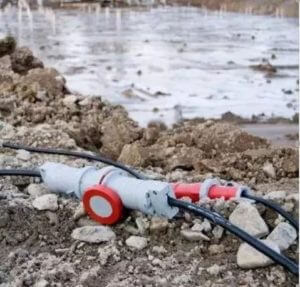

在更为苛刻的工业场所:液体流溢几率大,空气粉尘密度高,我们需要选择重载防护型的产品Tough&Safe系列,防护等级最高可达IP6

7。

产品本身,往往会选用PBT材质,抗造

PBT材质简介:

(资料自百度百科)

PBT中文名称聚对苯二甲酸丁酯,简称饱和聚酯,系高结晶性热可塑性塑料。

优点:

1、机械性质安定抗张强度与抗张模量和尼龙相似;

2、摩擦系数小有自润性;

3、吸水率低;

4、电气性质优良;

5、尺寸安定性良好;

6、耐药品性、耐油性极佳。

用途:

1、电子电器:无熔线断电器、电磁开关、驰返变压器、家电把手、连接器、外壳等;

2、汽车:车门把手、保险杆、分电盘盖、挡泥板、导线护壳、轮圈盖等;

3、工业零件:OA风扇、键盘、钓具卷线器、零件、灯罩等。

优质的材料使得坚固型能适应更恶劣更复杂的环境。

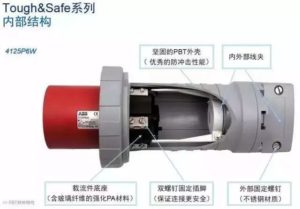

剖面图

Tough&Safe坚固型配有内外两套线夹,插脚螺钉也全部为双螺钉。

关于双螺钉,我司内部某君是这样解释的:

假如圣斗士冰河的锁链其实是一根电缆,两头坠的是个工业连接器,一头插座,一头插头。

星云锁链大招发出,万一没有拧紧,咔,飞出去了,岂不是很尴尬?

….

【3】IEC标准分类

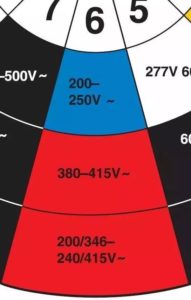

由于工业连接器应用的场合众多,使用情况也千差万别,为了便于选型和统一标准,国际电工委员会(IEC)制定了一个选型“时钟图”。

这个时钟图,主要是按照键槽与接地极的相对位置来设计的

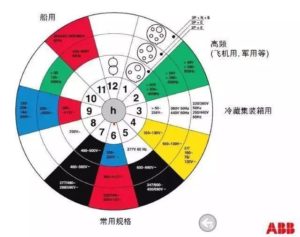

IEC 60309-2“时钟图”,

根据CEE/IEC标准,只有极数、电压、频率和额定电流相同的插头插座才能连接。

圆盘一共分四圈:

最内圈数字 1-12,跟手表刻度是一样的。

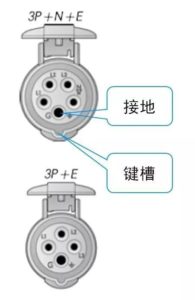

中心那个字母h,正下方有一个小jiujiu,那个小jiujiu对应的是插座上的键槽。

所有工业连接器的键槽,都在六点钟位置。

所有工业连接器,都有一个接地的插孔/针。

以键槽为基准,接地插针在几点钟位置,这个连接器的型号中就会有一个相应的编码。

接地,按预先划分好的电压、频率区域布置。

往外的三圈,是不同的针脚分类

分别对应2P+E,3P+E,3P+N+E的三种针脚分类。

每个扇区有不同的颜色

颜色与电压和频率有关。

看实物

【3.1】接地脚防误

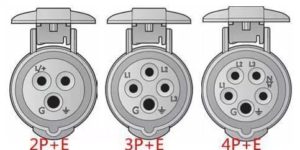

工业连接器的插针/针脚形式有三种。

2P+E:L,N,PE

3P+E:L1,L2,L3,PE

4P+E:L1,L2,L3,N,PE

每个针脚都有明确的标识极性。

所有的连接器导入键槽都在6点位置,

应用电压、频率不同,连接器的接地脚位置也随之不同。

根据不同的工作电压和频率,将接地脚布置于相对键槽不同的角度,可避免不同应用情况的混插,防止发生不同的电压或频率进行连接造成电气事故。

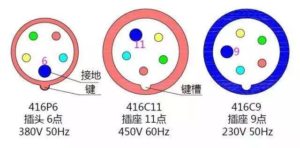

如下图三个不同的连接器(小jiujiu是键/键槽 ,大蓝点时接地脚位置)

6点插头:4P+E,380V,50Hz,我国标准工频电源。

11点插座:4P+E,450V,60Hz,广泛的船用电源标准,包括游艇。

9点插座:4P+E,230V,50/60Hz,某些特殊设备的电压。

(某些国家的电网有多个等级,如日本和美国。)

所有的连接器,接地脚都比其他针脚粗。

他们之间,无法混用。

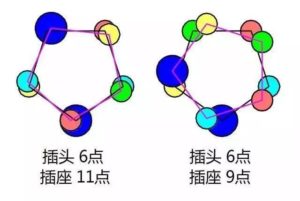

↑不同针脚配合的不可能性

首先,键槽位置都是6点位置。

然后,可见接地脚大于其他针孔,不可能将接地脚误插到其他极性中。

再次,不同“钟点”的连接器针孔角度不同,无法完全重合,也就不能插入。

【3.2】颜色

工业连接器壳体,一共有六种颜色:红色,蓝色,黄色,绿色,黑色,白色。

不同的颜色代表了不同的电压和频率。

例如:绿色用于高频率500Hz应用,黑色用于高电压500~690V应用。

红色和蓝色是最常用规格。

自内向外三圈

↑蓝色—应用于230V系统 2P+E

↑红色—应用于400V系统 3P+E

↑红色—应用于三相五线系统 4P+E

【3.3】额定电流

工业连接器的额定电流,一般有这些规格16A,32A,63A,125A

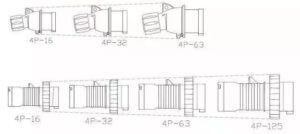

↑不同电流的插座对比示意图

不同额定电流规格,外形尺寸不同,相应的插头和插座无法匹配。

看懂了这张图,我们就可以专业的聊出一串字符,轻描淡写地帮办公室妹子答疑解惑了:

这个416P6W,是个工业连接器插头呢。

4是3P+N+E的插针配置

16是额定电流16A

P就是plug的意思吧,表示插头(推荐伦敦腔)

W是表示防护等级为IP67的意思

读完上文之后,您对于“工业连接器的选择”应该不在陌生了,更多与工业连接器相关的内容,可进入我们的工业连接器专题频道查看。仁昊伟业科技,是一家专业的工业连接器生产厂商,至今已有十四年的工业连接器生产经验,技术实力雄厚,所产的每一款工业连接器产品均通过ISO认证,符合国际环保要求,欢迎广大用户前来采购。
