浅谈仁昊防水型射频连接器设计原则

谈到防水型射频同轴连接器的设计,估计很多外贸从业人员会感到一脸懵逼,因为一般情况下,我们接触的是产品,而没想过其设计方面的问题,那么射频同轴连接器设计原则是什么?下面深圳仁昊伟业科技有限公司就为您详细介绍一下防水型射频连接器设计的一般原则。

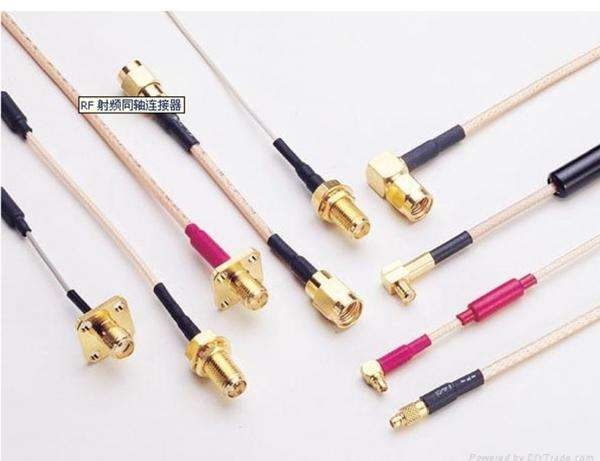

正所谓无规矩不成方圆,不管是在哪方面,都会有一些基本点是需要人们注意的,射频连接器的设计也是如此。射频连接器工作原理比较简单,就是一段可以在rf传输系统中实现电气连接与分离的同轴传输线。

连接与分离这一机械过程的实现要求连接器具有可靠的连接界面;连接器的适用性和方便性要求连接界面有多种不同的规格和连接形式;连接器的通用性和互换性要求连接界面的标准化;连接与分离的可靠性与稳定性要求连接器界面尺寸及内外导体相对位置的稳定及足够的机械保持力。这是对连接器界面及结构的基本要求,另一方面连接器需要与同轴电缆、微带等传输线连接,同样也需要考虑连接过渡的匹配性、稳定性和连接的可靠性。

深圳仁昊伟业科技有限公司技术人员认为,机械连接的稳定性与可靠性是实现射频同轴连接器电气连接可靠性与稳定性的基础,稳定可靠的机械结构加上均匀匹配的阻抗、合理的介质材料,便可得到电气性能优良的射频同轴连接器。

同时,深圳仁昊伟业科技有限公司技术人员要指出,阻抗的不连续是难以避免的:界面的机械连接及界面的容差导致连接界面的阻抗不连续;用于保证机械稳定性的台阶定位结构导致不连续电容的存在;机械公差及介质电参数的漂移导致特性阻抗的漂移;连接器与电缆及微带等射频传输线连接部分的适配性及电磁场场形变化也会产生特性阻抗不连续。只有对这些不连续逐一进行识别和补偿,才能使射频同轴连接器具有更好的电性能指标。

对于射频同轴连接器设计补偿计算有很多理论书籍、学术论文中都会由比较详细而全面的介绍,德索五金点子此处就不多做讨论了,但需要说明的是绝大多数的经验公式都是通过对大尺寸同轴传输线的研究得来的,对于平时使用频率较低的连接器的设计来说,其精确度已经完全可以应付,而对于小尺寸、高频率、高性能要求的连接器(如毫米波连接器)设计而言,由于尺寸公差、表面粗糙度、金属材料表面电阻率及介质电参数的稳定性等方面的影响变得不可忽略,因此这里得到的结果仅仅作为一个参考。

根据上文,可以得出结论:在明确了用户需求以及确定了连接器界面的情形下,深圳仁昊伟业科技有限公司将连接器的基本设计思想总结为如下三点:1.在满足客户需求的前提下,尽可能的使用最简洁的设计结构,这样可以有效减少不连续点的存在,并提高机械的可靠性;2.尽量使每一段的阻抗都与标称特性阻抗相符;3.· 对不可避免的不连续逐一进行共面补偿。

如果您还有射频同轴连接器设计方面的问题存在疑惑,可以向深圳仁昊伟业科技有限公司sale@renhotec.com 发送电子邮件,收到邮件之后,我们会安排连接器设计工程师回复您的疑惑。深圳仁昊伟业科技有限公司是一家专业生产射频连接器的企业,有自己的工厂,专注射频产品生产已有十三个年头,产品均已通过ISO9001认证,达到RoHS 和 REACH标准的要求。大部分防水射频产品,深圳仁昊伟业科技有限公司均可定制生产,有自己独立加工厂,无需排单,交货及时。
