深入探讨3.5mm/2.92mm/2.4mm/SMA连接器四者区别

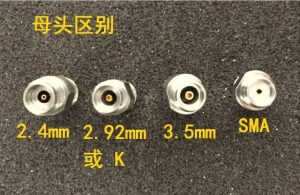

对于3.5mm/2.92mm/2.4mm/SMA连接器四者区别,相信很多从业者并不是很清楚。作为深圳仁昊伟业科技有限公司的一员,小编很高兴为您分享一下关于3.5mm/2.92mm/2.4mm/SMA连接器的相关知识,希望这些知识能够对您有所帮助。不少用户曾经遇到这样的状况,3.5mm/2.92mm/2.4mm三种类型的连接器,哪一种可以直接与sma连接器无缝对接呢。回答这个问题之前,我们应该先来认识一下这几种连接器:

最初,SMA连接器设计用于0.141″半硬同轴电缆,一般采用聚四氟乙烯介质填充,在军事工业中主要作为微波应用的精密连接器。在当时的条件下,由于SMA连接器的体积小、能在较高的频率(配接半硬电缆的频率范围为DC~18GHz;配接柔软电缆时为DC~12.4GHz)下工作,很快得到普及。甚至后来发展起来的毫米波连接器(如3.5mm、2.92mm)也考虑与其机械兼容的问题。

何为3.53.5mm连接器,它是外导体内径为3.5mm,特性阻抗为50Ω,连接机构为1/4-36UNS-2英制螺纹的连接器。与SMA连接器最大的不同是:3.5mm采用空气介质。3.5mm连接器的外导体较SMA连接器厚,机械强度好于SMA连接器。所以不仅电气性能优于SMA连接器,而且机械耐久性、性能的可重复性均高于SMA连接器,因此较适合于测试行业使用。

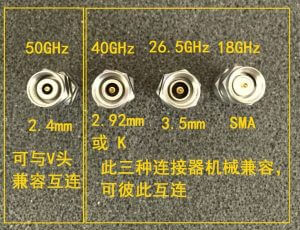

2.92mm连接是外导体内径为2.92mm、特性阻抗为50Ω、连接机构为1/4-36UNS-2英制螺纹的射频同轴连接器。其结构与3.5mm连接器相似,只不过更小一些。2.92mm连接器在DC~46GHz频带范围内,具有良好的电性能,且能与SMA连接器、3.5mm连接器机械兼容,很快地被广大制造商认可,成为国际上应用最为广泛的毫米波连接器之一。

2.4mm连接器,是外导体内径为2.4mm,阻抗50欧姆的连接器而1.85mm连接器,是外导体内径为1.85mm,阻抗50欧姆的连接器了。它们内径尺寸更小,所以工作频率更高,标称频率分别可达50GHz和67GHz。这两种连接器之间机械兼容的,可以互连,不过需要记住的是,他们绝不能与2.92mm,3.5mm或者SMA连接器互相连接,不然可直接导致连接器的损坏!

读完上述内容之后,相信大家对于3.5mm/2.92mm/2.4mm/SMA连接器四者区别已经有一个清楚的认识了,如果想了解更多于3.5mm/2.92mm/2.4mm/SMA连接器的信息,可以登录http://www.renhotec.cn/,查询详细的产品规格、图纸、原材料等。

采购及定制sma连接器,选择深圳仁昊伟业科技有限公司,12年的sma连接器生产经验,产品均通过ISO认证,在业界口碑良好。深圳仁昊伟业科技有限公司生产的sma产品,远销全球40多个国家,在国际上有很高的认可度。立即拨打我们的电话:0769-81100186。
