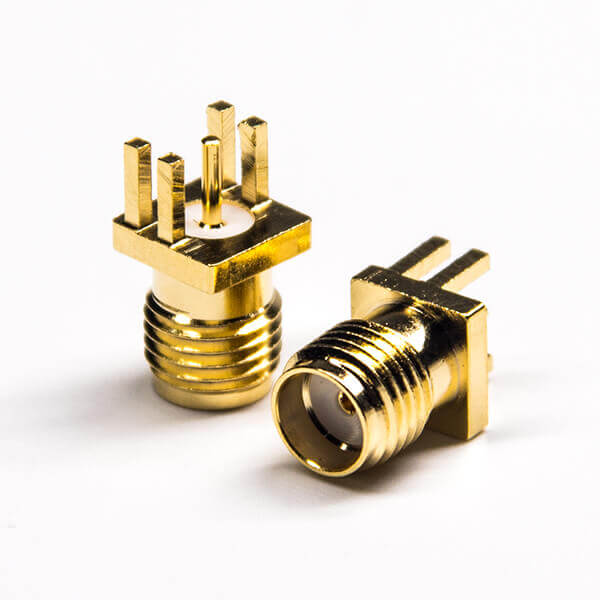

请问sma射频连接器采购要注意哪些方面

在射频连接器中,有一款较为热门的产品,即sma连接器,那么当采购人员在采购sma连接器的时候,有哪些要点需要注意呢?一般而言,在sma射频连接器的采购中,需要考虑到接口机构型式、电气性能、装接方法、端接形式、材料及镀层五个方面。下面仁昊伟业工程师,就来为您一一介绍个中缘由。

1、接口机构型式

连接器的连接机构不只是提供方便快速的连接或分离同轴传输线,关键是提供稳定的电性能和环境保护装置,当使用场合中没足够这空间来旋转连接螺母时,应选择非扭转型连接机构。另外对于机框连接器,非扭转型连接机构也是非常有用的,

2、电气性能方面

a.特性阻抗:连接器应与传输系统及电缆的阻抗相匹配,否则会导致系统性能下降;b.耐电压:连接器的最高耐压值应符合系统使用的耐压要求;一般来说,如果是在宽频带应用场合,要牺牲一些有利的宽带阻抗匹配特性,以获得需要的高压额定值。c.最高工作效率。

3、电缆装接方法及电缆类型

a.电缆连接:连接器电缆装接方法有两种:一焊接中心导体,梳理编织导线的标准松紧方法仍通用,特别适用于没特殊安装工具场合,并便于现场维修。二。焊接中心导体,压接编织层的夹紧方法。由于压接方法工作效率高。端接性能可靠,且一致性好,已成为当今的通用方法。b.电缆类型:应根据各类使用电缆的特性(如软性电缆,半刚性电缆,皱纹导体绝缘电缆,泡塑绝缘电缆)选择合适的连接器,一般外径细小的电缆与小型连接器相配。

4、端接形式

连接器可用于射频同轴电缆,印制线路板,机框抽屉式功能组件及其连接界面。

5、材料及镀层

外壳和内导体主要是黄铜,铍铜,锡青铜,绝缘材料主要是四氟乙烯。中心导体一般用银或金镀覆,外壳镀镍或银。SMA、SMB、SSMB、SMC外导体全部金镀覆。射频同轴连接器是用于传输射频能量,其频率范围可达18GHz或更高。基本结构包括:阳性和阴性的中性接触件,外面介面材料,最外是接触件,外面部分起着如同电缆外屏蔽层一样功能:既传输信号,屏蔽接地。

在此,希望所有sma连接器的采购者,能够注意以上的五个要点,不要盲目采购。盲目的采购只会令采购工作埋下隐患,出现一系列难以想象的问题。如需采购sma接头、sma接口、sma转接头、sma线缆等产品,可进入仁昊相应的产品频道选购。仁昊伟业,已有十三年sma射频连接器生产经验,产品通过了ISO认证,质量可靠,交期及时,您可放心采购。

sma射频连接器产品直通车:http://www.renhotec.cn/products/rf-connector/sma-connector/
