细数一下射频连接器命名方法

射频连接器命名方法竟有这么多名堂,谈起射频连接器,您一定有所耳闻。射频连接器属于元器件中的一种,那么您知道射频连接器的命名方法吗,下面仁昊伟业工程师将会为您介绍一下射频连接器的命名方法相关知识。

型号命名:

射频同轴连接器的型号由主城代号和结构代号两部分组成、中间用“-”隔开。

主称代号:

射频同轴连接器的主称代号采用国际上通用的主称代号,具体产品的不同结构形式命名由详细的规范作出具体规定。

结构形式代号:

表一:结构形式分类及代号(中间用“-”隔开)

射频连接器的型号组成示例:

例1:SMA-JW3 表示SMA型弯式射频插头,插头内导体为插针接触件,配用SYV-50-2-1、RG316/RG316D、SFF-50-1.5-1等射频电缆。

例2:SMA-75JHD 表示SMB型直式哈哈凝结在线路板上的阻抗为75Ω的射频插座。

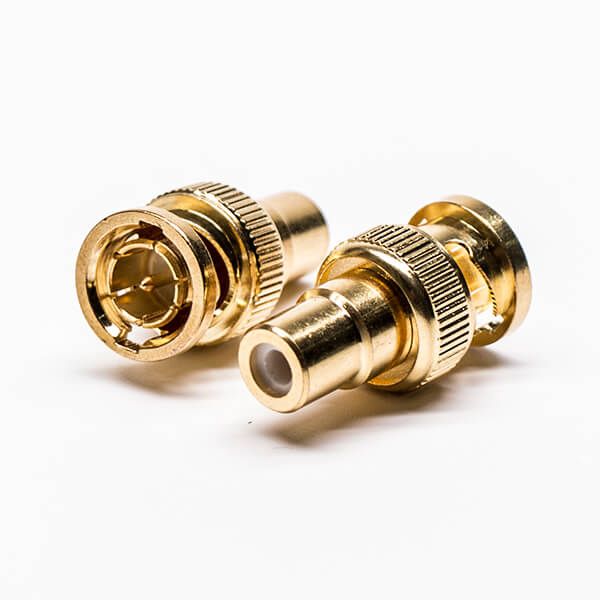

转接器的型号命名及组成示例:

转接器和阻抗转接器的型号以插头或插座的型号为基础派生而成,一般采用转接器型号的主称代号部分以连接器主称代号(系列内转接器)或分数形式(系列间转接器)标示。

例1:SMA-JK 表示SMA型50Ω系列内转接器,一端为针接触件、一端为孔接触件。

例2:N/SMA-JK 表示一端为N型针接触件,另一端为SMA型孔接触件,阻抗为50Ω的转接器。

例3:SMB-50J/75K 表示一端为50Ω的针接触件,另一端为75Ω的孔接触件的SMB型阻抗转接器。

关于射频连接器命名方法的内容就介绍到这了,倘若您还有其他关于射频连接器的专业性问题,请阅读我们网站射频频道的其他技术文档。采购定制射频连接器产品,请拨打我们的采购热线:0769-81100186。了解具体的射频产品规格属性、图纸等信息,请点击http://www.renhotec.cn/products/rf-connector/链接进入射频连接器产品展示频道,多款优质射频产品待您选择。
