SMA光纤跳线的连接器结构和线缆材质知识

关于sma光纤跳线的连接器结构和线缆材质知识,您了解多少,作为连接器行业的一员,笔者认为了解这些知识是十分必要的。下面,仁昊伟业科技工程师就来为您详细的讲解一下SMA光纤跳线的连接器结构和线缆材质知识,希望我们的讲解对您有所帮助。

SMA光纤跳线是一种比较特殊的光纤跳线,它采用的是SMA连接器,这种连接器的插芯由陶瓷或者金属制作而成,其中由金属制作而成的连接器插芯比较常见,可以分为SMA905与SMA906两种。今天本文中德索五金电子将重点讲讲SMA光纤跳线的优势、连接器结构以及解决方案。

SMA光纤跳线的连接器结构

如下图所示,SMA光纤跳线的连接器有带金属套圈(带凹槽和不带凹槽)、带氧化锆套圈和带延长尾座这三种类型,它们的结构各不相同,具体详情如下:

SMA光纤跳线的特点和优势

SMA光纤跳线的光纤安装采取无缝真空热凝方式,在套管外还配备有阻燃PVC,以达到防潮防火等功能,并且它的端面使用超精密加工,因此具有损伤阈值高、插芯同心度高等多种优势。

SMA光纤跳线的连接头内部采用无胶工艺的环保工艺,进一步增强光纤的散热效果和使用寿命,完全满足激光焊接、切割等较高功率传输的使用需求。除此以外,SMA光纤跳线与传统光纤跳线的最大区别在于它具有不绣钢软管和不锈钢编织丝,这两种材质可以很好地保护光纤。

SMA光纤跳线的参数

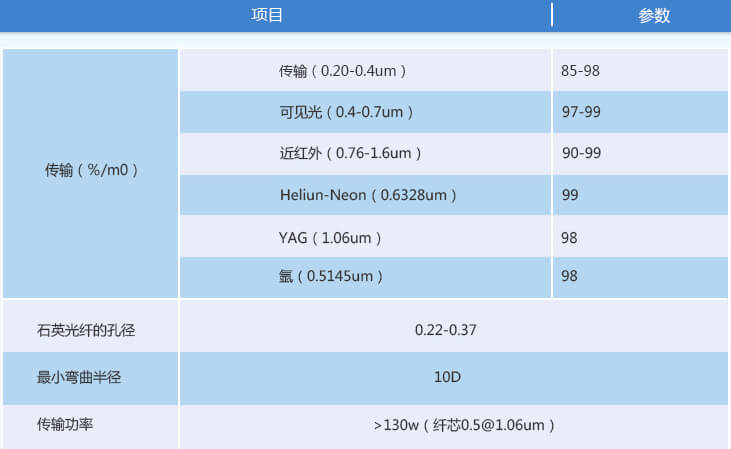

下表中列出了SMA光纤跳线的传输参数、孔径和最小弯曲半径等信息,可供参考:

SMA光纤跳线的线缆材质类型

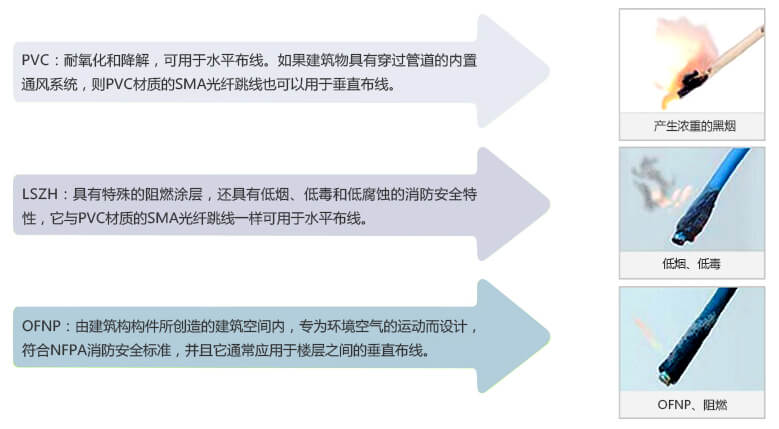

SMA光纤跳线有三种线缆材质,即PVC、LSZH和OFNP,它们的阻燃性能和特点各不相同,例如OFNP材质的SMA光纤跳线的阻燃效果最佳,以下是具体详情:

好了,关于SMA光纤跳线的连接器结构和线缆材质知识就介绍到这了,如果您对文中提到的内容,还有什么不明白的地方,可以向我们发送邮件进行咨询,邮件地址: dosin2005@dosin-china.com,我们会在收到邮件后及时安排工程师解答您的疑惑。仁昊伟业科技,有大量的sma连接器产品现货供应,同时接受sma连接器产品的大批量定制,全方位满足您的产品需求,交期及时,无需排单,一年质保,欢迎前来采购。
