在工业自动化、安防监控及航空电子领域，BNC接口凭借独特的“卡口式锁紧”设计，成为了确保射频信号稳定传输的核心构件。面对机械运行中不可避免的高频振动，连接器的锁紧可靠性直接关乎数据完整性与系统安全。作为射频连接技术领域的资深品牌，仁昊伟业深知底层物理锁固对复杂工况的适应能力。本文将深度剖析BNC接口卡口结构的力学原理，探讨其在动态应力环境下如何通过预应力补偿机制防止接触瞬断。我们希望协助技术人员掌握核心选型逻辑，确保每一处接口在极端震动中依然稳如磐石，体现出中国制造对工业品质的严谨定义。

一、 物理机制剖析：卡口锁紧的结构力学

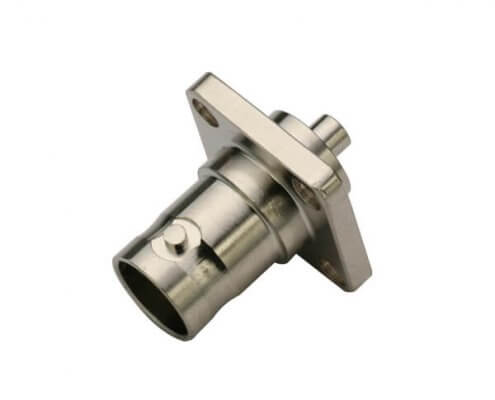

BNC接口的全称是Bayonet Neill-Concelman，其核心特征在于其“卡口”（Bayonet）连接方式。这种设计利用了简单的旋转动作来实现复杂的力学锁固：

• 双销钉导槽结构： 插座（母头）外壳上的两个对称销钉，通过配合插头（公头）内侧的“J”型导槽，在旋转四分之一圈时实现快速定位。
• 预应力弹簧补偿： 优秀的BNC连接器内部通常设计有波形弹簧或高弹性硅胶垫圈。当插头旋转锁死时，这些弹性元件会被压缩，产生一个持续向后的推力，使销钉紧紧顶在导槽的末端死点。

二、 振动环境下的“避震”逻辑

在强振动环境下（如车载或机床设备），传统的推拉式连接器容易因惯性产生微量位移，导致信号“瞬断”。而BNC的锁紧机制具有天然的优势：

• 机械冗余锁死： 旋转式的咬合结构使得连接器在垂直于轴线的振动中依然保持稳定。只要旋转套管不发生反向旋转，连接就不会松脱。
• 接触压力恒定： 弹簧产生的轴向压力确保了中心针与插孔之间的接触力始终保持在设计范围内，有效抑制了接触电阻的波动。

三、 影响抗振可靠性的关键变量

并非所有的BNC接口都能应对极端环境，其性能差异主要取决于以下细节：

总而言之，BNC接口的卡口锁紧机制不仅是为了实现快速拔插，更是为了在剧烈动能环境下建立起一道恒定的电气防线。从精密微波测试到恶劣的工业现场，唯有高精度的结构加工与耐疲劳的弹力补偿，才能真正杜绝信号跳变。仁昊伟业凭借二十余年的技术积淀，坚持从原材料弹性系数到表面镀层耐磨度进行全流程管控，确保出厂的每一枚BNC产品在长期振动工况下均能保持极佳的驻波比表现。如果您在车载监控或轨道交通项目中面临接口松动隐患，欢迎拨打我们的专家服务热线：400-6263-698。我们将为您提供详尽的应力测试报告与定制化加固方案，协助您的设备在全球市场竞争中稳健突围。选择仁昊伟业，连接更安全，让每一次信号传输都坚实可靠。

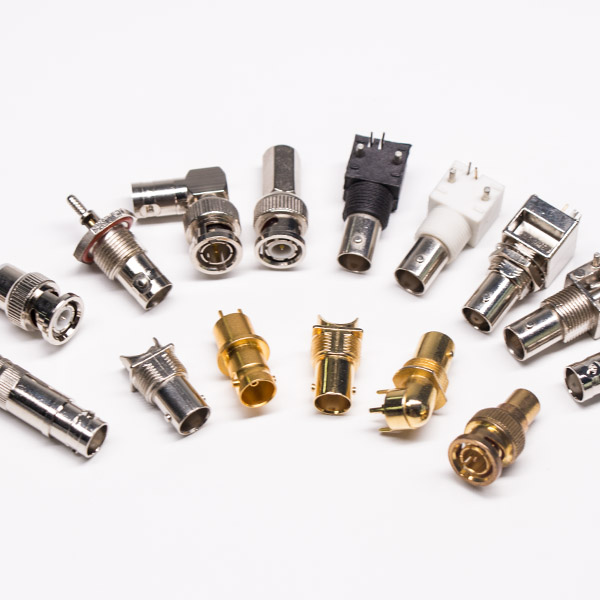

在安防监控、广播电视及射频测试领域，BNC连接器凭借其快速插拔与稳固锁定的特性，始终占据着物理连接的核心地位。然而，面对压接式、焊接式与组装式这三种主流的终止方式，许多工程师在项目选型时常感到困惑。连接方式的选择不仅关乎安装效率，更直接影响信号的电压驻波比（VSWR）与长期机械寿命。作为精密连接器制造的先锋，仁昊伟业深知每一种工艺背后所承载的工业逻辑。本文将从安装难度、电气性能及适用场景出发，为您深度汇总BNC连接器的核心种类，旨在协助您根据实际工况精准匹配最适合的连接方案，确保系统传输链路在各种复杂环境下均能保持卓越的完整性，体现我们对每一处细节的专业严选。

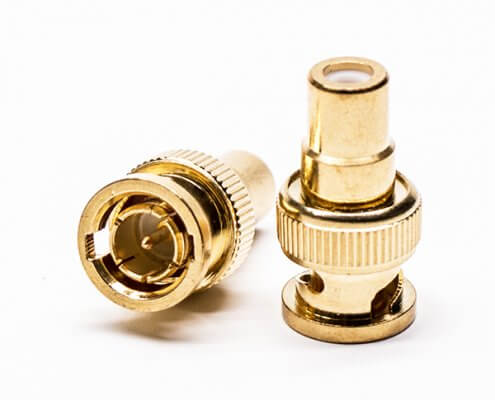

一、 压接式：工业化的首选

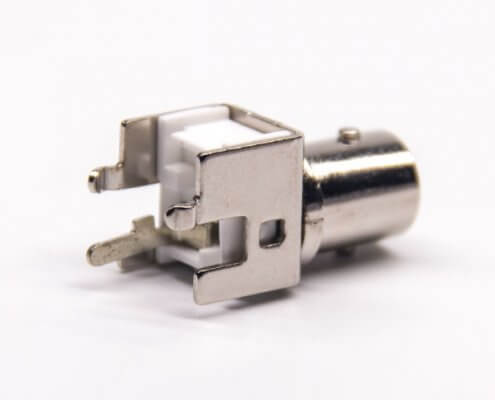

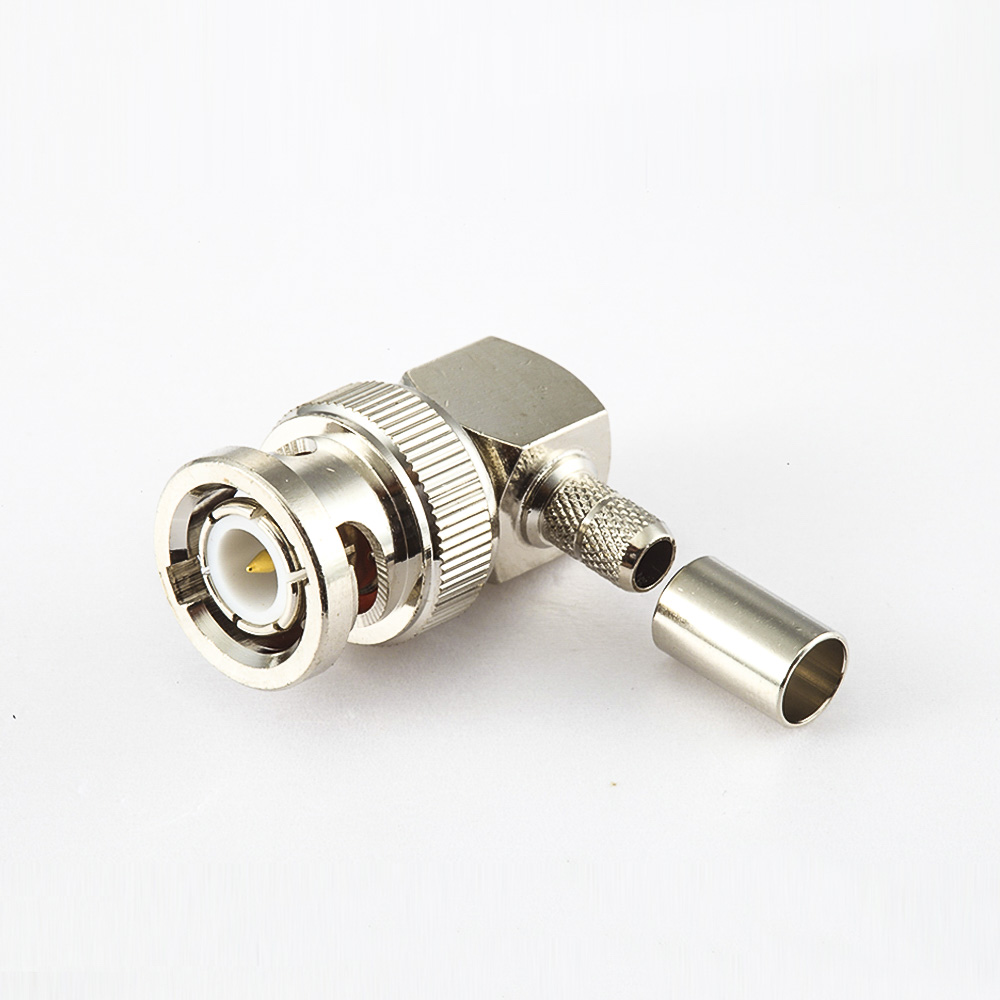

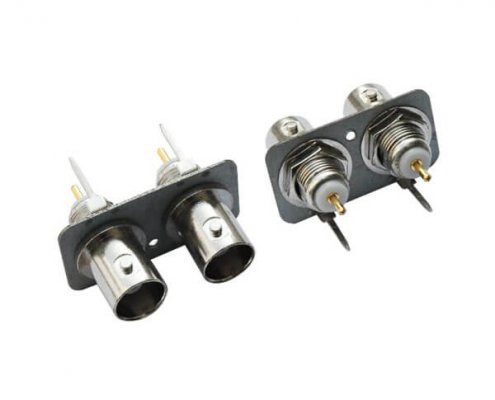

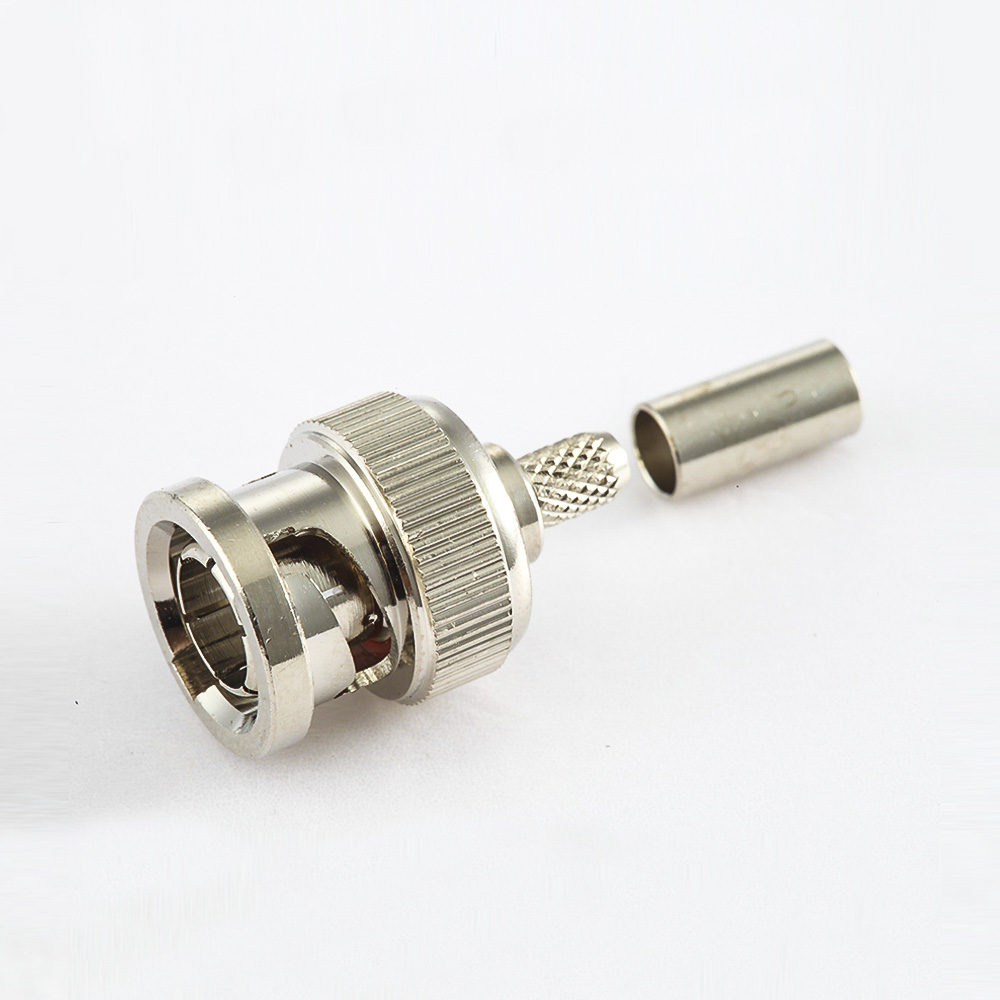

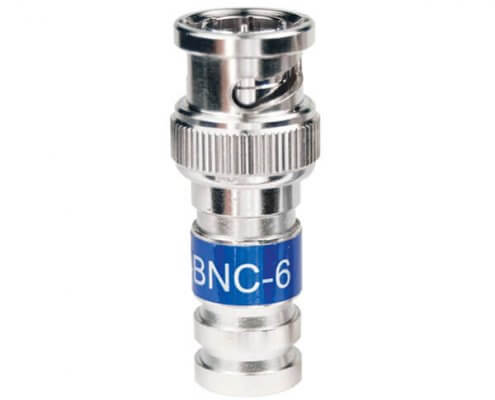

压接式是目前大规模工程应用中最主流的BNC终止方式。它通过专用的压接钳将金属套管挤压变形，从而实现屏蔽层与连接器外壳的固定。

• 优势： 生产一致性极高，安装速度快。由于不涉及高温，不会损伤线缆的绝缘介质。
• 劣势： 需要配备昂贵的专业压接钳和对应规格的模具，且不可重复拆卸使用。
• 适合人群： 追求高效组装、对一致性要求严苛的大规模系统集成商。

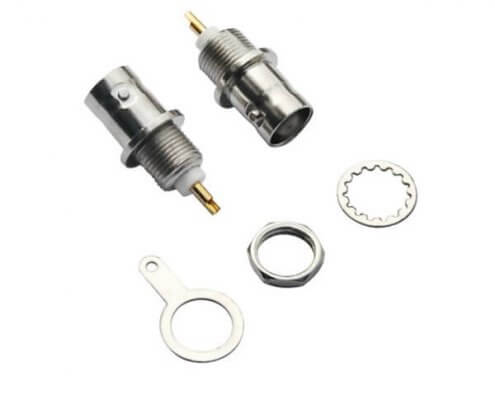

二、 焊接式：实验室级的电气标准

焊接式通过焊锡将线缆中心导体与连接器针脚融合，通常配合旋紧或压接方式处理屏蔽层。

• 优势： 接触电阻极低，电气连接极度牢固。对于非标规格的线缆，焊接式具有更强的适配弹性。
• 劣势： 对操作者的焊接工艺要求较高，且焊接产生的热量如果控制不当，容易使中心绝缘体产生微量形变，影响阻抗。
• 适合人群： 实验室研发、精密测试仪器、以及对信号保真度有极致要求的特种行业。

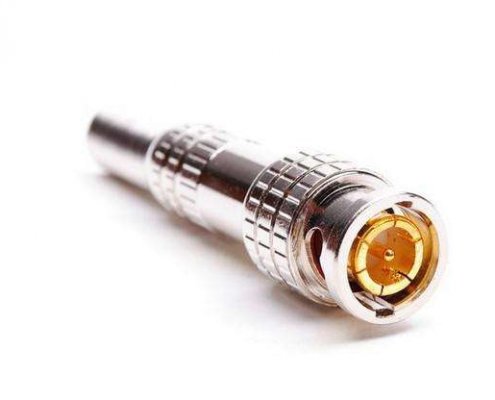

三、 组装式/免焊式：现场维护的救星

组装式BNC通常利用内部的螺纹结构或压紧装置，通过简单的旋紧动作即可实现连接，几乎无需专业工具。

• 优势： 无需压接钳或烙铁，现场施工极为便捷，且部分型号支持重复拆卸。
• 劣势： 长期抗振动性能相对较弱，在大电流或高频段下的性能波动略高于前两者。
• 适合人群： 临时性布线、家庭DIY用户以及缺乏专业工具的紧急现场维修场景。

四、 BNC连接方式综合选型对比表

综上所述，BNC连接器的选型并非“越贵越好”，而是取决于效率、环境与专业工具的综合博弈。压接式胜在工业标准化的稳健，焊接式赢在底层物理连接的纯粹，而组装式则在现场保障中不可或缺。仁昊伟业凭借二十余年的技术积淀，已经构建起覆盖全工艺类别的BNC产品矩阵，并对每一颗连接器的机械公差与镀层厚度执行严苛监控。我们深知，稳定的连接是射频系统性能的生命线，因此我们始终致力于通过多样化的技术路径，为您消除互联链路中的不确定因素。如果您在大型监控矩阵建设、高频测试系统搭建或非标线缆适配中面临选型瓶颈，欢迎随时拨打我们的专家热线：400-6263-698。我们将为您提供详尽的工艺建议与高性价比的产品配套方案，助力您的设备在性能竞争中脱颖而出。选择我们，就是选择一份全方位的连接安全感。

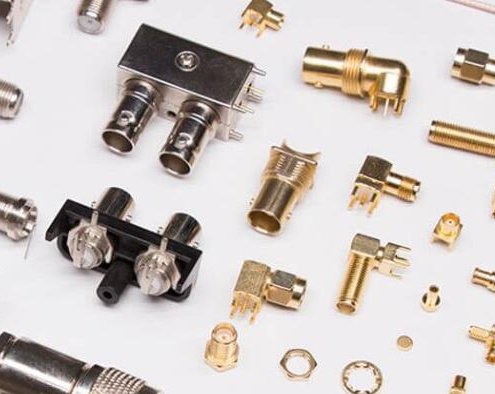

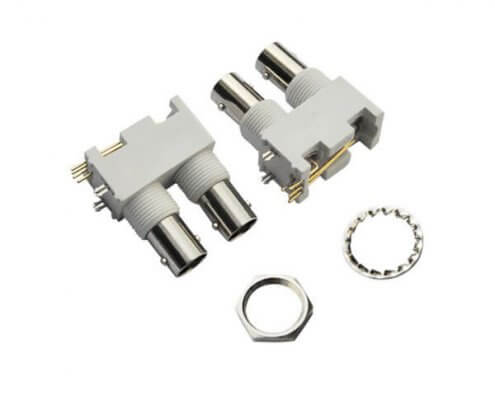

在广播电视、安防监控以及高端医疗成像领域，4K 甚至8K视频信号的普及让数据吞吐量呈爆炸式增长。随之而来的挑战是：如何在有限的 1U 机架或紧凑的 PCB 板上，塞进更多的射频接口？传统的 BNC连接器虽是行业长青树，但在“寸土寸金”的高密度需求面前，其硕大的身形正显得力不从心。HD-BNC的出现，标志着板端射频连接器正式进入了高集成度时代。今天，仁昊伟业就带您透视这场从小到大的“空间革命”。

一、 传统 BNC 的瓶颈：空间与性能的“天花板”

BNC 连接器诞生于上世纪 40 年代，其独特的卡口（Bayonet）锁紧机构提供了极佳的抗震性和易用性。但在现代高密度布线场景下，它暴露了两个痛点：

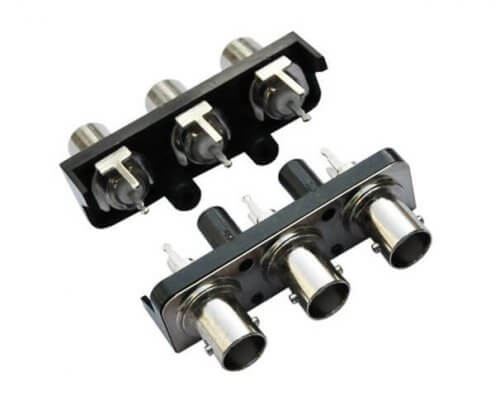

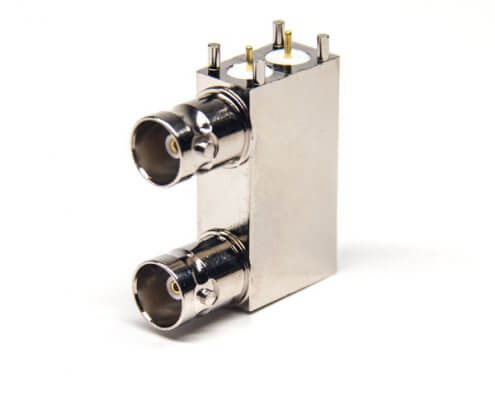

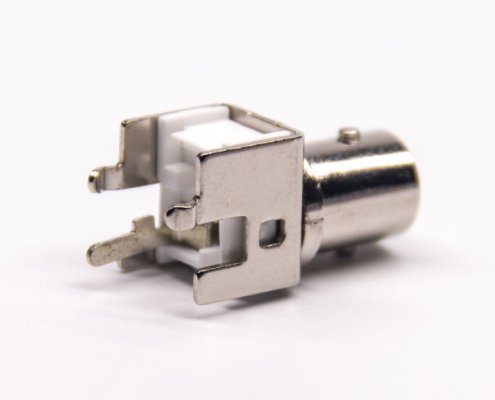

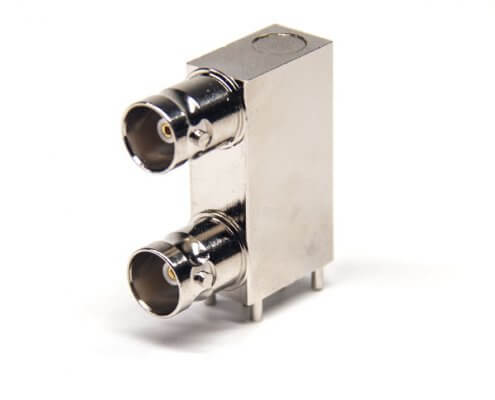

• 空间占用大： 传统 BNC 的直径约为 14.5mm。在标准的 PCB 板端，这意味着接口之间的间距（Pitch）无法进一步压缩，导致每片插卡支持的通道数严重受限。
• 频率上限： 传统的 BNC 结构在传输 12G-SDI（4K 60Hz）信号时，阻抗失配导致的损耗会变得非常明显，很难满足超高清视频的长距离传输要求。

二、 HD-BNC 的崛起：4 倍密度的进化之路

作为针对高密度应用定制的方案，HD-BNC 并非只是简单地“缩小”，而是在保持 BNC 经典操作习惯的同时，进行了结构性的重构：

• 体积微缩： HD-BNC 的体积比传统 BNC 缩小了约 51%。这意味着在同样的面板空间内，您可以排列出 4 倍于以往的接口数量。
• 真正的 75Ω 阻抗： HD-BNC 在设计之初就针对超高清视频标准进行了优化，能够轻松承载 12G-SDI 甚至更高频率的信号，驻波比（VSWR）表现远优于传统 BNC。
• 视觉与机械反馈： 尽管变小了，但 HD-BNC 依然保留了螺纹锁紧的触感。更重要的是，它通常设计有明显的插合状态指示，防止在高密度机架中出现“似接非接”的尴尬。

BNC 与 HD-BNC 技术参数对比

三、 选型实战：小型化带来的设计变更

从 BNC 转向 HD-BNC，不仅仅是换个接头那么简单，工程师需要关注以下细节：

1. PCB Footprint 的精度： HD-BNC 的引脚更加细密，对 PCB 的加工精度和焊盘阻抗补偿提出了更高要求。
2. 专用安装工具： 由于密度极高，手指可能无法伸入接口阵列进行旋转。因此，HD-BNC 通常需要配合专用的套筒工具进行插拔。
3. 线缆配套： HD-BNC 必须配合极细同轴线缆（如 Belden 1505A 或更细规格）。如果线缆选型不当，线材的硬度可能会在小型化焊盘上产生过大的机械应力。

四、 总结：迈向超高清互连的未来

“小型化不是目的，在更小的空间内实现更稳、更快的信号传输才是连接器的终极进化。”

总结来说，HD-BNC是应对 4K/8K 时代高密度挑战的必然选择。 仁昊伟业始终紧跟全球射频技术演进，我们生产的 HD-BNC 板端插座采用高精度车削工艺与低损耗介质材料，确保每一路 12G 信号都拥有完美的眼图表现。我们不仅提供高品质的连接器，更愿意为您的 PCB 布局提供阻抗仿真支持，助您的超高清视频设备在激烈的市场竞争中马到成功。如果您正面临板端空间告急或 SDI 信号衰减超标的困扰，欢迎致电我们的技术热线：400-6263-698。我们将为您提供专业的技术白皮书与 1:1 的方案定制服务。

在射频（RF）和视频工程中，BNC连接器因其快速连接和稳固的卡口设计而随处可见。然而，很多新手在采购或施工时，常会被“50欧姆”和“75欧姆”这两个看似微小的参数搞得晕头转向。“长得几乎一样，混着出点力能接上，真的会有问题吗？” 答案是肯定的。这不仅仅是信号好坏的问题，更可能导致昂贵设备的物理损坏。仁昊伟业作为精密连接器的专业制造者，今天就带您撇开复杂的公式，从实战角度看透阻抗匹配的奥秘。

一、 什么是特性阻抗？（通俗理解）

特性阻抗并不是我们用万用表能量出的直流电阻，而是交流电信号在传输线中传播时感受到的“阻力”。对于同轴结构（如BNC连接器），这种阻力并不是由材料的电阻率决定的，而是由内外导体的直径比例以及中间绝缘材料的性质决定的。为了实现不同的阻抗，50Ω 和 75Ω 的 BNC 连接器在内部几何结构上做了精密的差异化设计。

二、 物理结构：一眼看穿 50Ω 与 75Ω

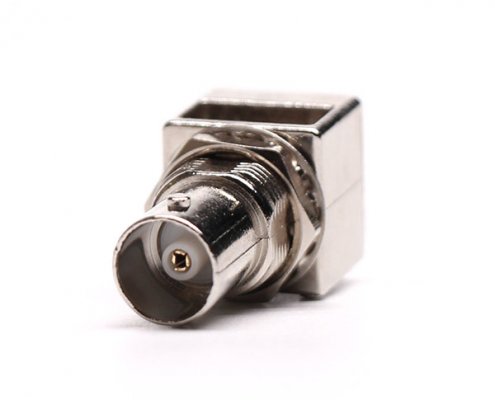

虽然外观相似，但通过观察接口内部，可以发现明显的视觉差异，这也是判断阻抗最直观的方法：

• 50Ω BNC： 在接口内部的插针周围充满了白色绝缘体（通常是聚四氟乙烯）。这种设计是为了在较高频率下保持电磁场的稳定性，常见于无线通信和实验室仪器。
• 75Ω BNC： 内部绝缘体较少，或者在接口前端看起来是“空”的，主要是空气。这是为了调整内外导体的比例以达到 75Ω 的阻抗，主要用于视频监控和广播电视（如 3G-SDI 信号）。

三、 为什么绝对不能“混搭”？

1. 信号反射：信号像撞到了墙

当 50Ω 的信号源遇到 75Ω 的连接器时，由于阻力（阻抗）突然改变，信号会像水流遇到石块一样发生反射。这种反射会导致能量损失，并产生驻波。在实际应用中，这会导致传输图像出现重影、雪花，或者无线电信号传输距离大幅缩短。

2. 物理伤害：不可逆的“毁灭性”打击

这是工程现场最常发生的硬件损坏原因：

• 用 50Ω 插头插入 75Ω 插座： 50Ω 的中心插针直径比 75Ω 略大。强行插入会直接撑坏 75Ω 插座内的弹性金属簧片。一旦簧片失去弹性或断裂，这个接口就彻底报废，再接原装头也会接触不良。
• 用 75Ω 插头插入 50Ω 插座： 由于 75Ω 针较细，插入后无法形成紧密的物理接触。这会导致信号时断时续，或者产生巨大的接触电阻，在传输高功率信号时甚至可能产生火花。

四、 应用场景对比：对号入座不选错

五、 避坑总结：资深采购的黄金准则

1. 看线缆标识： RG58 线缆必须配 50Ω 头；RG59 或 RG6 线缆必须配 75Ω 头。
2. 看中心绝缘： 插孔里塞得满满当当白色物质的是 50Ω，看起来空荡荡的是 75Ω。
3. 保持链路一致： 阻抗匹配讲究“门当户对”。如果系统是 75Ω，那么所有的连接器、线缆、转接头都必须统一为 75Ω，中间混入一个 50Ω 的转接头就会变成整个系统的性能瓶颈。

总结来说，阻抗匹配是射频连接的灵魂，物理兼容是设备安全的底线。 仁昊伟业致力于为您提供每一颗阻抗精确、电镀标准的BNC连接器。我们不仅拥有满足 3G-SDI 标准的高精尖 75Ω 视频接头，也有适用于精密测试仪器的工业级 50Ω 系列。与其在现场为了“能不能接上”而冒险，不如在采购初期就选择专业的合作伙伴。如果您对特定环境下的传输损耗有疑问，或者需要采购大批量的高品质 BNC 组件，欢迎致电我们的技术热线：400-6263-698。我们将为您提供专业的技术支持与样品测试，助您的项目马到成功。

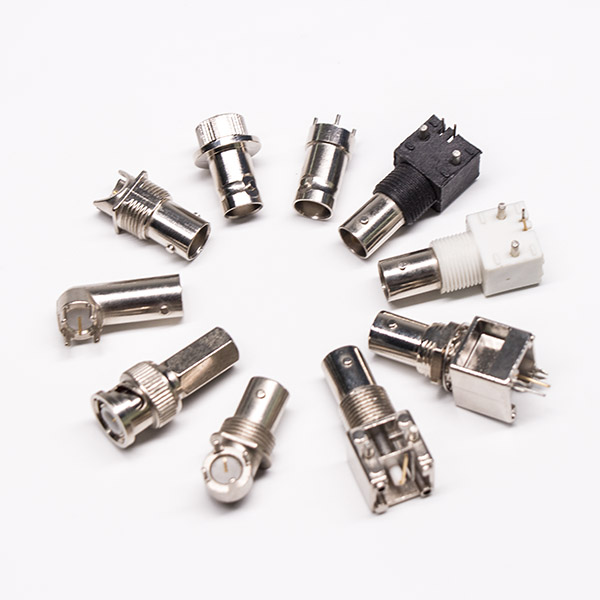

在射频信号传输领域，BNC连接器凭借其成熟的卡口式锁紧机制与卓越的抗震性能，一直是工业控制、广电视频及测试仪器中的核心组件。作为一名长期在一线负责硬件集成与系统调试的工程师，我深切体会到：一个看似简单的BNC接头，其内部阻抗的连续性与接触电阻的稳定性，往往决定了整机产品的动态范围与信噪比。在处理高速数字信号或微弱模拟信号时，低劣的连接器会成为干扰进入系统的“天线”。仁昊伟业作为精密射频连接领域的标杆企业，始终坚持使用高纯度原材料与严苛的电镀工艺，确保每一枚BNC连接器都能在复杂的电磁环境下提供稳健的信号保障。无论是在实验室的精密测量，还是在工业现场的自动化控制中，选择仁昊伟业的产品，就是为信号传输链条锁上了可靠的“安全扣”。

一、 BNC连接器的核心电气特性分析

对于技术人员而言，评估BNC连接器的优劣不能仅凭外观，必须深入其核心电气指标。这些指标直接影响信号完整性：

• 电压驻波比 (VSWR)： 这是衡量反射衰减的关键。优秀的BNC连接器在2GHz主频段内，VSWR通常应小于1.2，以确保功率传输的最大化。
• 接触电阻： 中心针与外壳的接触电阻需保持在毫欧级别。仁昊伟业采用的高弹力铍铜插孔，能有效防止因插拔磨损导致的接触不良。
• 介质耐压： 在高压信号传输应用中，优质的聚四氟乙烯（PTFE）绝缘材料能提供超过1500V的耐压保护。

二、 50Ω与75Ω：阻抗匹配的系统工程

阻抗失配是射频设计中的大忌。在实际项目中，我们必须根据应用场景进行严格区分：

技术笔记： 工程师在PCB Layout时，必须根据选用的BNC焊盘尺寸计算微带线带宽，确保连接器根部与线路板的阻抗平滑过渡。

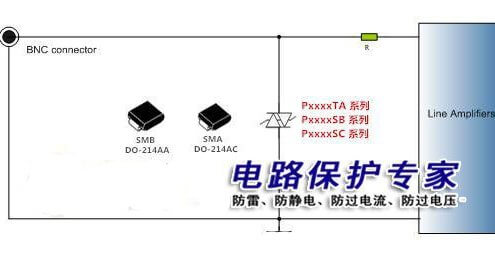

三、 机械寿命与环境适应性优化

在严苛的工业应用中，BNC连接器常面临拉伸、扭转及化学腐蚀。高性能的产品应具备以下特征：

1. 加固卡口设计： 确保在频繁震动的车载或航空测试环境中，连接不会因松动而产生瞬断。
2. 盐雾防护： 外壳采用多层电镀工艺（如镍或三元合金），在沿海或潮湿环境下具备极强的抗氧化能力。
3. 耐温跨度： 优质绝缘材料需保证在-65°C至+165°C范围内物理性能不发生改变，避免阻抗漂移。

四、 如何在预算与性能间取得平衡？

在项目成本控制与技术指标之间，连接器的选型至关重要。廉价连接器常导致后期维护成本激增，如信号间歇性丢失。通过与仁昊伟业这类具备全链条生产能力的厂商合作，工程师可以直接获得原厂的技术支持与参数报告，从而在设计初期规避失效风险，缩短产品上市周期。

总结来说，BNC连接器虽然是硬件架构中的细微环节，但其对信号完整性的贡献却不可忽视。从MHz级别的工业传感，到GHz级别的超高清信号分发，精密且一致的互连方案是每一个成功项目的基石。工程师不仅需要关注原理图的逻辑，更应关注物理层的互连品质。仁昊伟业凭借深厚的技术积淀和对工业应用场景的深刻理解，持续推动BNC连接器的标准化与高性能化，确保每一处接口都能在极端环境下保持“零失误”的连接状态。选择仁昊伟业，不仅是选择了一款高品质零件，更是选择了一个能提供全方位射频方案支持的技术伙伴。在追求极致信号表现的道路上，我们始终伴您左右。如果您正在进行高频系统开发，或面临阻抗匹配、电磁干扰等技术瓶颈，欢迎拨打专业技术垂询电话：400-6263-698。我们将以专业经验为您排忧解难，共创高效互连新时代。
