在工业控制、通信设备、医疗仪器等领域，D-sub连接器是不可或缺的“信号桥梁”。这种带着金属外壳的连接器，凭借稳定的传输性能和多样的引脚配置，成为无数设备的核心连接部件。但很多采购和工程师都有过类似困扰：引脚数选多了浪费成本，选少了满足不了功能需求；环境适配不当导致接触不良，频繁返工延误项目进度。其实，选对D-sub连接器并不复杂，掌握核心要点就能避开90%的坑，而深耕连接器领域多年的仁昊伟业，更能为需求提供精准适配支持。

一、D-sub连接器选型前，先明确3个核心问题

选型的本质是匹配需求，在确定D-sub连接器型号前，先理清以下关键信息，避免盲目选型：

1. 引脚配置是否匹配功能需求？

D-sub连接器的引脚数从9Pin（DB9）、15Pin（DB15）到25Pin（DB25）、37Pin（DB37）不等，不同引脚数对应不同传输场景。例如，DB9常用于RS232串口通信，适用于数据传输量较小的设备；DB25兼顾数据传输与控制信号，广泛应用于工业自动化设备；DB37则适合多通道信号传输，常见于医疗仪器、测试设备等场景。需根据设备的信号通道数量、电源需求，选择刚好匹配的引脚数，避免引脚冗余或不足。专注连接器研发生产的仁昊伟业，可根据客户具体功能需求，提供定制化引脚配置方案，精准匹配场景需求，杜绝资源浪费。

2. 工作环境是否满足适配条件？

D-sub连接器的应用环境直接决定选型方向：

• 工业场景：若涉及振动、粉尘、油污，需选择带金属锁紧螺母的型号，增强连接稳固性；

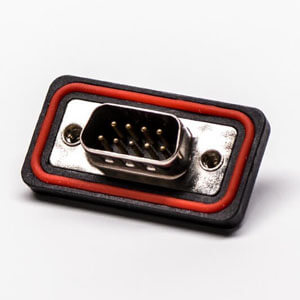

• 户外/潮湿环境：优先选IP67级防水型D-sub，外壳采用密封设计，防止水汽侵入导致短路；
• 高温场景（如设备内部散热区）：需选择耐温≥105℃的耐高温材质，避免绝缘层软化影响性能。

仁昊伟业针对不同环境场景，研发了全系列适配产品，从工业级抗振款到户外防水款，再到高温耐受款，全面覆盖复杂应用需求，无需担心环境适配难题。

3. 传输性能是否符合系统要求？

根据传输信号类型选择对应规格：

• 低速数据传输（如串口通信）：普通直插式D-sub即可满足，重点关注接触电阻（≤20mΩ）；
• 高频信号传输（如工业以太网）：需选择屏蔽型D-sub（带金属外壳接地），降低电磁干扰（EMI），保证信号完整性；
• 大电流传输（如设备供电回路）：需选用大线径适配的D-sub，引脚采用镀金或镀银工艺，提升载流能力（通常支持5-10A/引脚）。

仁昊伟业的D-sub连接器均经过严格的传输性能测试，屏蔽型产品电磁干扰抑制效果显著，大电流款载流能力稳定达标，可精准适配不同传输场景的性能要求。

二、D-sub连接器与其他连接器的核心差异（选型对比）

很多人会纠结D-sub与HDMI、USB、SMA等连接器的选择，其实它们的应用场景差异显著，通过以下对比可快速区分：

对比维度	D-sub连接器优势	D-sub连接器不足	其他连接器适用场景
引脚扩展性	引脚数可选范围广（9-37Pin），支持多信号集成传输	体积比USB、HDMI大，不适用于便携设备	USB/HDMI：消费电子、影音设备（小体积、高清传输）
环境适应性	金属外壳抗干扰强，可定制防水、防振款	高频性能有限（通常≤100MHz）	SMA：高频通信、测试仪器（支持18GHz以上频率）
连接稳定性	锁紧结构设计，插拔寿命长（≥1000次）	插拔操作比推入式连接器繁琐	SMB/MCX：需要频繁插拔的紧凑设备（操作便捷）
成本性价比	量产成本低，通用性强，易采购替换	定制化（如特殊引脚排列）成本较高	专用连接器（如FAKRA）：车载高频场景（定制化适配）
工业适配性	耐油污、抗冲击，符合工业标准	不支持热插拔（部分型号除外）	工业以太网连接器：需热插拔的工业通信场景

一句话总结：D-sub连接器的核心优势是“多信号集成、工业环境适配、稳定可靠”，适合工业控制、仪器仪表、通信设备等需要兼顾信号多样性和环境耐受性的场景；若追求小体积、高频传输或热插拔功能，则需考虑其他专用连接器。仁昊伟业凭借多年行业经验，可协助客户快速判断场景适配类型，结合自身丰富的产品体系，避免选型偏差导致的项目延误。

三、如何辨别D-sub连接器的优劣？8个检查维度

选型后，辨别产品质量是避免后期故障的关键。优质D-sub与劣质产品的差距，体现在细节工艺和性能参数上，可从以下8点排查：

检查维度	优质D-sub表现	劣质D-sub表现	实操建议
外观工艺	金属外壳无毛刺、镀层均匀（镀金/镀镍），塑料外壳无变形、开裂	外壳粗糙、镀层脱落，塑料件有气泡、色差	肉眼观察+手摸：外壳顺滑无划手，镀层无斑驳
引脚质量	引脚排列整齐、无弯曲，镀层厚实（镀金层≥0.8μm），接触端面光滑	引脚歪斜、氧化发黑，镀层薄易磨损	用放大镜观察引脚，或用万用表测接触电阻（≤20mΩ）
锁紧结构	锁紧螺母旋转顺畅，拧紧后无松动，插拔时阻力均匀	螺母卡顿、松动，插拔过松或过紧	反复插拔5-10次，感受阻力是否一致，锁紧后摇晃无位移
绝缘性能	引脚间绝缘电阻≥100MΩ，无漏电现象	绝缘电阻低，易出现短路故障	用绝缘电阻表测试，避免引脚间漏电
插拔寿命	≥1000次插拔后，接触依然稳定	插拔几十次后接触不良、信号中断	查看厂家提供的寿命测试报告，优先选有第三方认证的产品
环境耐受性	防水款可通过IP67测试，高温环境下性能稳定	潮湿环境易氧化，高温下绝缘层软化	要求厂家提供防水、耐高温测试报告，必要时抽样测试
尺寸精度	接口尺寸符合IEC标准，与适配设备插拔贴合	尺寸偏差大，插拔卡滞或松动	用卡尺测量关键尺寸（如外壳直径、引脚间距），对比标准值
品牌与资质	有明确品牌标识，通过RoHS、UL等认证，提供质保服务	三无产品，无认证报告，售后无保障	选择深耕连接器领域的品牌，查看产品认证证书和质保政策

核心原则：优质D-sub的质量，不在于“能插上用”，而在于“长期稳定”。工业场景中，一个劣质连接器可能导致整条生产线停工，因此切勿为了节省成本选择无资质的低价产品。仁昊伟业的D-sub连接器均通过RoHS、UL等权威认证，每批产品都经过全检流程，从外观工艺到电气性能层层把关，确保交付给客户的产品稳定可靠，从源头规避质量风险。

四、D-sub连接器的典型应用场景

凭借“多信号集成+工业适配”的特性，D-sub连接器的应用覆盖多个行业，以下是常见场景：

• 工业控制领域：PLC编程接口、变频器通信端口、传感器信号传输，常用DB9、DB25型号，适配工业现场的振动、油污环境；
• 通信设备领域：路由器控制台接口、基站设备信号连接，利用其抗干扰能力，保证数据传输稳定；
• 医疗仪器领域：心电图机、超声设备的信号接口，选用屏蔽型、高可靠性D-sub，避免信号干扰影响检测结果；
• 测试测量领域：示波器、信号发生器的连接端口，需满足高精度传输需求，通常选用镀金引脚、低接触电阻的型号；
• 安防监控领域：摄像头、硬盘录像机的控制接口，部分采用防水型D-sub，适配户外潮湿环境。

仁昊伟业的D-sub连接器已广泛应用于以上行业，服务过众多知名企业，凭借稳定的性能和高效的响应服务，获得了市场的高度认可，成为多个行业客户的优选合作伙伴。

五、D-sub连接器的发展趋势

随着工业4.0、物联网的推进，D-sub连接器并未被淘汰，而是朝着“定制化、高可靠性、集成化”方向升级：

• 定制化需求增加：针对特殊场景（如异形设备、特殊引脚排列），厂家可提供个性化设计，满足小众应用需求；
• 性能升级：高频化（部分型号支持200MHz以上）、高防护（IP68级防水）、大电流化（单引脚载流≥15A）成为新方向；
• 集成化设计：将电源、信号、数据传输集成于一体，减少设备接口数量，提升安装效率；
• 环保化趋势：符合RoHS、REACH等环保标准，采用无铅镀层、可回收材料，响应绿色生产需求。

仁昊伟业紧跟行业发展趋势，持续投入研发资源，不断推出满足市场新需求的D-sub连接器产品，从定制化设计到性能升级，全方位为客户提供更具竞争力的解决方案，助力客户应对行业变革挑战。

选对D-sub连接器，本质是“匹配需求+把控质量”。先明确引脚配置、环境条件、传输性能三大核心需求，再通过外观、引脚、锁紧结构等维度辨别质量，就能避开选型陷阱，确保设备长期稳定运行。

如果您在D-sub连接器选型中遇到具体问题（如特殊环境适配、定制化需求），可直接咨询专业连接器供应商，依托其多年研发生产经验和全系列产品体系，获取针对性解决方案。仁昊伟业作为深耕该领域的实力厂商，专业技术团队可提供一对一咨询服务，咨询热线：400-6263-698，帮您避开盲目选型导致的返工浪费，让项目推进更高效、更省心。

作为一种常见的电连接器，D-Sub连接器广泛应用于计算机、通信设备、仪器仪表以及工业自动化等领域。由于其结构稳定、连接牢固，D-Sub连接器成为了各种应用场景中的标准选择。然而，正确的安装与维护对于确保连接器的长期可靠性和性能至关重要。作为仁昊伟业的工程师，本文将分享关于D-Sub连接器的正确安装方法和一些实用的操作与维护技巧，帮助用户提高连接器的工作效率，延长其使用寿命。

1. 安装前的准备工作

在开始安装D-Sub连接器之前，确保所有安装材料齐全，并检查连接器的外观与质量。首先，应检查D-Sub连接器的外壳是否完好，特别是针脚是否有弯曲或损坏，连接器内的针脚或插头是否有污物或腐蚀痕迹。其次，确认连接器的规格与电缆的规格匹配，避免因不兼容的连接器或电缆规格而导致安装不当或信号传输不稳定。

2. 选择合适的工具

安装D-Sub连接器时，使用正确的工具至关重要。常见的安装工具包括压接工具、剥线钳、螺丝刀和扳手。压接工具用于将导线与连接器的端子压紧，确保连接牢固。剥线钳用于剥除电缆绝缘层，注意不要损坏导线芯。螺丝刀和扳手用于固定连接器的外壳或拧紧安装螺丝。使用专用工具可以避免因工具不当造成的损坏。

3. 正确的接线步骤

1. 剥线：首先，使用剥线钳将电缆的绝缘层剥开，露出一定长度的导线，通常约为1-1.5厘米（根据连接器的规格）。

2. 插入端子：将剥好的导线插入D-Sub连接器的端子孔内，确保导线完全接触端子。特别注意避免电缆的裸线接触到其他导电部分，防止短路。

3. 压接端子：使用压接工具将端子与导线牢固连接。确保端子压接均匀且紧固，不松动。同时，压接后的端子不应有尖锐的金属刺出，防止对其他部件造成损坏。

4. 检查连接：完成端子的压接后，再次检查每根线是否稳固连接，避免出现虚接或接触不良的情况。

4. 连接器安装与固定

将安装好的D-Sub连接器与设备连接时，确保插头和插座对接准确，避免强行插入。连接时，应轻轻按压连接器，确保插针正确进入插座中的相应孔位。在插入连接器后，通过螺丝或固定夹将其牢固地安装在设备上。如果连接器具有螺纹或锁紧装置，应确保连接器紧固，以防止震动或拉力导致连接松动。

5. 注意接地与防护

D-Sub连接器广泛应用于高频率或高功率的电气设备中，接地与防护尤为重要。安装时，确保连接器的接地端子与设备的地线连接良好。接地不良可能导致设备工作不稳定，甚至引发电气故障或安全隐患。此外，针对外部环境的干扰，安装时可以考虑使用屏蔽电缆和屏蔽连接器，减少信号干扰。

6. 维护与检查

D-Sub连接器长期使用后，可能会受到灰尘、腐蚀、磨损等影响，因此定期维护十分重要。定期检查连接器是否有松动的螺丝，确认接头处是否有明显的腐蚀或氧化现象。必要时，可以使用电气接触清洁剂清洁连接器的插针和端子，保持良好的导电性能。在使用过程中，避免过度弯曲电缆和插头，防止连接器内部部件的损坏。

正确的安装与维护是确保D-Sub连接器长期稳定工作的关键。通过合理的安装步骤、合适的工具、严谨的接线与固定，可以有效避免安装不当所带来的潜在问题。此外，定期检查与清洁，及时发现并解决潜在故障，能显著延长连接器的使用寿命。仁昊伟业作为专业的连接器生产商，致力于为客户提供高品质、高性能的D-Sub连接器及其他电子连接方案，确保您的设备安全稳定运行。如需了解更多产品信息或技术支持，请随时拨打我们的服务热线：400-6263-698。我们期待为您提供专业的服务与支持！

在工业自动化、医疗设备、通讯系统等领域，D-sub连接器作为信号传输的关键接口，其选型的科学性直接决定系统运行的稳定性。对工程师而言，需从性能参数与场景特性两个维度精准匹配，才能避免信号衰减、连接失效等问题。仁昊伟业深耕连接器研发生产多年，其D-sub系列产品以参数的精准控制和场景化设计，为选型提供了可靠参考。

选型时首先要明确针脚规格与信号需求的匹配度。D-sub连接器的针脚数量从9针覆盖至50 针，不同规格对应差异化的传输能力：9针型号多用于串行通讯，15针适配视频信号传输，25针则常见于并行数据交互场景。仁昊伟业对针脚精度实施微米级管控，触点采用高纯度黄铜基材与镀金工艺，确保9针到37针全规格产品的接触电阻稳定在 20mΩ以下，满足多信号同步传输的低损耗需求。

环境耐受性能是工业场景选型的核心考量。在高温车间、户外基站等环境中，连接器需抵御-40℃至125℃的温度波动、10G的振动冲击以及95%的湿度侵蚀。仁昊伟业的D-sub连接器采用锌合金压铸外壳与硅橡胶密封圈组合，通过1000小时盐雾测试无腐蚀，在冶金设备等重污染环境中仍能保持稳定连接，插拔寿命可达10000次以上。

电气参数的适配需聚焦抗干扰与负载能力。常规D-sub连接器额定电流为1A，但工业电机控制场景常需3A以上负载，仁昊伟业的增强型产品将额定电流提升至5A，绝缘电阻保持在5000MΩ以上，漏电风险降低60%。针对医疗影像设备等高频场景，其双层屏蔽结构（内层铝箔 + 外层编织网）可将电磁干扰抑制40dB以上，确保图像信号无失真传输。

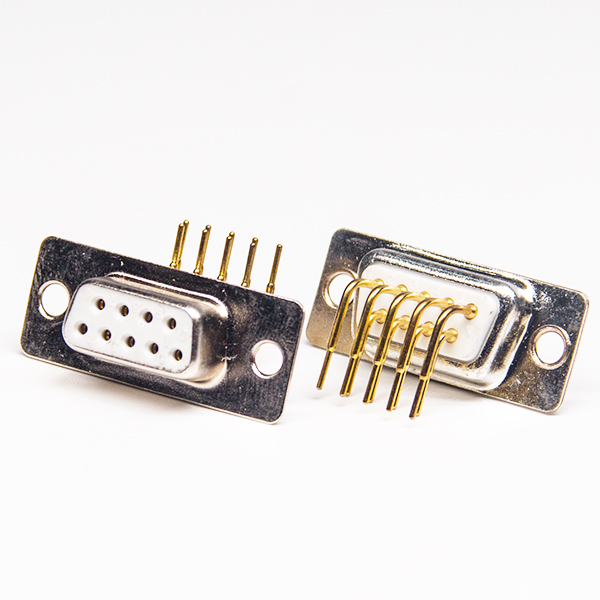

场景适配要兼顾安装方式与空间限制。在控制柜等固定设备中，面板安装式连接器更适合长期稳定运行；而移动检测仪器则需选用快速插拔的插头插座组合。仁昊伟业提供PCB焊接、线缆压接、焊杯式等多元连接方案，其独创的卡扣式锁紧结构，较传统螺丝固定节省70%安装时间。在自动化生产线等狭小空间，直角型D-sub连接器可减少布线弯折角度，降低信号传输的反射损耗。

对工程师而言，选型的本质是平衡性能与场景需求。仁昊伟业的D-sub连接器通过参数细分与场景化设计，为不同行业提供精准解决方案，从实验室设备到工业生产线，均能实现信号传输的稳定可靠，成为工程师选型时的高效参考标杆。若您有D-sub连接器的选型或采购需求，可随时拨打免费热线400-6263-698。仁昊伟业的专业工程师将第一时间与您对接，从参数匹配、场景适配到技术细节，提供一对一的精准解答，让您的选型决策更高效、更省心。

谈起d-sub连接器，你会想起什么，它的英文缩写拼做D-subminiature，D指的是区别与其他产品的外壳，早在1952年首次推出时，d-sub连接器便是计算设备中最小的产品之一，也由此得到了微型连接器这一称号。另外，d-sub连接器产品有着许多种类型和尺寸供客户选择，拥有定制化的解决方案，特别适合工防行业的应用。那么，你知道微型D-sub连接器用于工防设备的优势有哪些吗？下面，仁昊伟业科技工程师来介绍一下为何微型D-sub连接器会成为工防设备的良好选择?

1、微型D-sub连接器的设计可满足工防应用环境的特殊要求，例如D-sub连接器的设计考虑了易变的环境因素，以保护连接免受极端条件和振动的影响。

2、微型D-sub连接器一直是工防和航空航天领域重要应用设备解决方案的理想选择，因为它们足够小，可以放入狭小的空间，并且可靠性高，使用寿命很长。

3、微型D-sub连接器的尺寸和效率非常适合高密度电子设备，常指定用于工防设备、计算机外围设备、调制解调器、信息和通信系统、工业仪器、地面支持设备和航天设备。

4、微型D-sub连接器可分为标准密度、高密度和组合-D类型，具有各种类别的接触方式，如端接、压接、焊杯、和直角PCB安装方式。它们具有较宽的温度范围，设计为在-55°C和+125°C之间工作。

读完上文之后，您对于“微型D-sub连接器用于工防设备的优势”应该非常清楚了吧，更多微型d-sub连接器以及工防连接器相关的知识，仁昊小编会继续编辑整理发布在d-sub专题页面与您分享。虽然大多数工防标准连接器采用圆形设计，但D-sub连接器的外形小巧，在面板上占用的垂直空间更少，使用金属外壳，还可以提供额外的保护和强度，所以说是工防应用行业的理想选择。

微型d-sub连接器是工防设备的良好选择，没有错，那么对客户而言，哪个d-sub连接器厂商是它们的良好选择呢?在这里，小编为您推荐仁昊伟业科技，17年的d-sub连接器生产经验，可以根据您的需求研发设计各种类型的d-sub连接方案，产品通过了ISO认证，一年内免费质保，售后有保障，交期可控，欢迎拨打我们的免费热线电话：400-6263-698前来下单。

“工厂浅谈微型D-sub连接器用于工防设备的优势”这篇文章中使用的配图均来自仁昊伟业科技摄影团队高清拍摄，仅供本站用户查阅，请勿转载自商业用途，谢谢配合。
