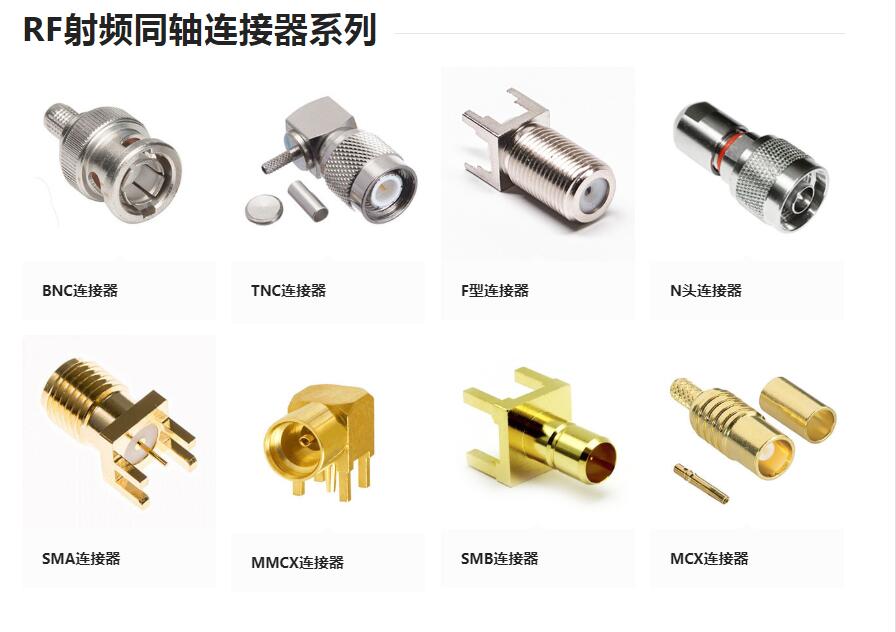

MMCX连接器回波损耗与插入损耗如何影响设备性能?

在当前的微型化无线通信、智能车载终端、无人机图传以及便携式射频测试仪器设计中,内部空间的不断压缩对射频元器件提出了近乎苛刻的要求。作为体积比常规MCX缩小近三分之一的超微型射频同轴连接器,MMCX连接器凭借其极小的外形尺寸与优秀的电气高频响应,成为了众多紧凑型硬件不可或缺的桥梁。然而,在吉赫兹(GHz)级别的高频传输世界里,连接器绝不仅仅是一条被动的导电通道。衡量其高频品质优劣的两大核心硬核指标——回波损耗与插入损耗,直接决定了整机设备信号传输的成败。作为深耕精密互连领域的制造商,仁昊伟业今天带您深度剖析这两大损耗指标背后的物理本质及其对设备性能的深远影响。

一、核心概念界定:什么是回波损耗与插入损耗?

在探讨它们对系统性能的影响之前,我们首先需要理清这两项指标的定义:

  • 1. 回波损耗(Return Loss):指由于连接器内部阻抗不连续而导致反射回发射端的高频能量与入射能量的比值。回波损耗的数值通常以分贝(dB)表示,其绝对值越大(例如从15dB提升到25dB),说明因阻抗匹配不良造成的信号反射越少,传输通道越纯净。
  • 2. 插入损耗(Insertion Loss):指高频信号通过MMCX连接器时由于导体电阻、接触电阻及介质吸收所造成的功率损耗。同样以dB表示,该数值越接近于零,说明连接器对信号的吞噬和削弱越轻微。

二、回波损耗恶化如何拖累射频系统性能?

回波损耗的本质是阻抗匹配程度的晴雨表。如果MMCX连接器在加工公差、电镀厚度或结构设计上出现微小瑕疵,就会导致局部阻抗偏离50欧姆,从而引发一系列连锁反应:

回波损耗异常表现 引发的微观电磁现象 对整机设备性能的致命打击
数值过低(反射严重) 电磁波在连接器接口处受阻被强行折返,形成驻波。 发射端功率无法完全辐射出去,导致天线增益名存实亡,通信距离大幅缩短。
高频段急剧劣化 当频率接近上限(如接近6 GHz)时,寄生电容和电感导致失配加剧。 高速数字射频信号发生畸变,误码率(BER)飙升,数据传输频繁掉线。
反射功率反灌芯片 大量被反射的高频能量逆向倒灌回前端功放(PA)电路。 轻则触发系统热保护降频,重则导致昂贵的射频前端芯片因过热而永久烧毁。

三、插入损耗过高对系统灵敏度的隐形侵蚀

如果说回波损耗影响的是能量的反向反射,那么插入损耗则直接决定了正向传输的效率。在微型化设备中,每一分贝(dB)的信号衰减都极其珍贵:

当MMCX连接器的接触电阻过大(如由于电镀层磨损或基材氧化)、中心插针与弹片咬合不紧密,或者内部PTFE绝缘介质损耗因数超标时,插入损耗就会显著增大。这会直接导致接收端收到的有用信号强度被严重削弱,系统整体的接收灵敏度大打折扣。在面对微弱无线信号(如GPS微弱卫星定位信号或远距离图传信号)时,过高的插入损耗往往会直接导致设备出现“搜不到星”、“信号满格但无法联网”或者“画面卡顿模糊”等隐性故障。

四、如何从源头把控MMCX的高频损耗指标?

要彻底消弭回波损耗与插入损耗对设备性能的负面冲击,工程研发与采购团队在挑选MMCX连接器时应当关注以下关键抓手:

  1. 精准的电磁仿真与结构设计:优秀的连接器制造商必须通过专业三维电磁场仿真软件,对接口过渡区进行补偿设计,确保在全工作频段内将回波损耗压制在极低水平。
  2. 高品质的电镀与材料工艺:采用高导电率的铜合金基材并执行厚金电镀工艺,有效降低趋肤效应下的表面电阻,从而将插入损耗降到极限。
  3. 严格的出厂高频全检:摒弃传统仅靠卡尺测量机械尺寸的落后模式,要求供应商必须配备矢量网络分析仪(VNA),对每一批次MMCX连接器进行严格的S参数与损耗实测。

MMCX连接器虽然体积微小,但在高频高速的宏大世界里,其回波损耗与插入损耗的表现直接勾勒出了整机设备的性能上限。从微米级的结构微调到严苛的矢量网络分析测试,每一个细节都关乎通信的畅通与稳定。

降低损耗极限,畅联纯净高频。仁昊伟业专注精密射频连接器及微型线束组件研发制造,拥有行业领先的微机械加工工艺与完备的矢量网络分析品控体系,全方位为您的小型化射频系统保驾护航。如果您在MMCX连接器损耗测试、高频选型或定制化方案上有任何需求,欢迎随时拨打我们的官方服务热线400-6263-698。仁昊技术工程专家团队随时恭候,竭诚为您提供专业、卓越的互连解决方案,让您的微型射频传输高效、稳健、领跑行业!

MMCX连接器阻抗控制对射频系统稳定性的影响

在当今微型化、便携式无线通信设备、高密度天线模组以及小型化测试仪器大行其道的背景下,工程师们对内部元器件的体积压榨达到了极致。作为比MCX尺寸还要缩小近30%的超微型射频同轴连接器,MMCX连接器凭借其更小的空间占用和360度自由旋转的卡入式锁紧特性,成为了众多尖端硬件的“标配”。然而,在极小的物理空间内维持极高的信号传输质量绝非易事。在射频与微波高速领域,有一个指标犹如整个系统的“生命线”——这就是特性阻抗控制。那么,MMCX连接器的阻抗控制究竟会对射频系统稳定性产生怎样的深远影响?作为深耕精密互连领域的制造商,仁昊伟业今天带您从电磁场与系统工程的角度,深度剖析MMCX阻抗控制的内在密码。

一、核心概念:为什么射频系统对阻抗控制如此严苛?

在低频或直流电路中,导线仅仅是一条畅通的物理通道;但在面向吉赫兹(GHz)级别的高频射频世界里,电路演变成了传输线。此时,电磁波在介质中向前传导,对路径上任何一处几何尺寸的微小变化都极其敏感。

标准的MMCX连接器在设计之初,就被严格定义为50欧姆(50Ω)特性阻抗体系。根据电磁学经典理论,特性阻抗是由中心导体的外径、外导体的内径以及填充在两者之间的绝缘介质(如高纯度PTFE)的介电常数共同决定的(其阻抗数值与介电常数的平方根成反比,并随内外导体直径比值的对数呈正比变化)。如果MMCX连接器在加工制造或安装时,内部任何一个微观尺寸发生偏差,就会导致阻抗值偏离50Ω标准,从而在全链路中埋下系统不稳定的祸根。

二、阻抗失配引发的四大系统性稳定性灾难

当MMCX连接器的阻抗控制失效(例如局部阻抗突变为55Ω或45Ω),射频链路会产生连锁反应,直接对整机性能造成毁灭性打击:

稳定性隐患维度 阻抗失配时的物理反应表现 对射频系统产生的实际危害
1. 高频信号反射加剧 电磁波在阻抗阶跃处受阻,部分能量被强行折返。 入射波与反射波叠加形成驻波,导致传输效率大幅削减。
2. 驻波比(VSWR)恶化 矢量网络分析仪检测到接口处回波损耗数值急剧抬升。 高频能量无法有效送达天线或接收端,系统整体灵敏度下降。
3. 误码率与眼图恶化 数字射频信号在接口处发生畸变,信噪比(SNR)恶化。 导致数据丢包、通信间歇性中断或GPS定位数据发生漂移。
4. 功放芯片热应力受损 反射功率被反向推回前端发射电路。 轻则引发电路过热保护,重则永久烧毁昂贵的射频前端功放(PA)芯片。

三、攻克MMCX微型阻抗控制的技术难点

控制MMCX连接器的阻抗比常规连接器更具挑战性,其核心根源在于其“极度微小”的物理尺寸。MMCX的外壳直径通常仅有2.4毫米左右,中心插针更是细如发丝:

  • 微米级公差的生死线: 在如此狭小的横截面上,中心导体哪怕发生几微米的偏心,或者绝缘介质内部产生肉眼难见的微小气泡,都会造成局部的电容和电感参数剧烈波动。
  • 高频补偿与结构仿真: 优秀的连接器制造商必须借助高精度的三维电磁场仿真软件(如HFSS),对接口交界处的微型跳变进行精密的补偿设计,确保在DC至6 GHz(甚至更高频段)内,特性阻抗依然能死死锁定在50欧姆。

四、如何保障MMCX阻抗稳定性:源头制造与品控策略

为了确保MMCX连接器在批量应用中不因阻抗问题拖累整机系统的稳定性,工程研发与采购团队在挑选供应商时应当秉持三大原则:第一,核查工厂是否具备高精度的自动化数控车削与精密模具自研能力,杜绝外协公差失控;第二,要求供应商提供基于矢量网络分析仪(VNA)的全频段S参数与VSWR实测测试报告;第三,关注装配工艺对阻抗的二次影响,选择压接稳固、绝缘件耐高温变形的高品质组件。

MMCX连接器虽小,却承载着整个无线通信系统的神经脉搏。阻抗的精确控制,不仅是一项冰冷的技术指标,更是保障设备在复杂电磁环境中稳定、高效运行的基石。

严控微型阻抗,畅联纯净高频。仁昊伟业专注精密射频连接器及微型线束组件研发制造,拥有行业领先的微机械加工工艺与严苛的矢量网络分析全检体系,全方位为您的小型化射频系统保驾护航。如果您在MMCX连接器阻抗测试、高频选型或定制化方案上有任何需求,欢迎随时拨打我们的官方服务热线400-6263-698。仁昊技术工程专家团队随时恭候,竭诚为您提供专业、卓越的互连解决方案,让您的每一微米射频传输稳如磐石、领跑未来!

MCX连接器批量采购如何控制品质?供应商评估要点

在智能车载终端、手持测试仪器、无线通信模块以及物联网设备的规模化量产阶段,元器件的批量采购往往直接决定了整机产品的市场口碑与售后成本。作为承担高频信号传输的微型关键部件,MCX连接器因其小巧的体积和卡入式结构,在批量应用中对制造工艺的一致性提出了极高挑战。许多供应链管理人员在面对成千上万颗连接器交付时常常遭遇痛点:首件样品各项指标完美,但批量供货时却出现卡爪松紧不一、高频驻波比超标甚至批次性接触不良。面对复杂的市场生态,大批量采购MCX连接器究竟该如何把控品质?核心的供应商评估要点又有哪些?作为深耕精密互连领域的制造商,仁昊伟业今天带您从供应链管理的视角,深度解析MCX连接器批量采购的品控密码。

一、 批量采购中的品质痛点与风控逻辑

微型射频连接器的加工公差通常在微米级别。在实验室环境下,通过手工挑选几颗样品相对容易;但在动辄数万甚至数十万件的工业化量产中,任何微小的模具磨损、原材料批次差异或人工操作波动,都会被迅速放大为系统性的质量事故。因此,批量采购的品质控制,本质上不是靠事后的海量人工抽检,而是对供应商底层制造体系与过程控制能力的系统性评估。

二、 深度评估MCX连接器供应商的四大核心维度

为了在源头上筑牢质量防线,采购团队在筛选和考核MCX连接器供应商时,应当重点审视以下四个硬核指标:

评估维度 关键考察指标与细节 仁昊伟业品控标准示范
1. 自主智造与模具实力 考察供应商是否具备独立的高精度模具开发能力与全自动数控车削设备,避免外协代工带来的公差失控。 核心部件全流程自主智造,从精密车削到注塑成型全线把控尺寸一致性(CpK)。
2. 表面电镀与材料溯源 核查中心针的铍青铜材质真伪,以及厚金电镀和镍阻挡层的工艺管控,防止低质电镀引发氧化变黑。 采用环保高弹性铍铜,执行严格的膜厚测试与耐盐雾腐蚀试验。
3. 高频电性能全检机制 了解大批量出厂时是否配备矢量网络分析仪(VNA),能否提供真实的S参数和VSWR抽检报告。 每批次产品必须通过高频网络分析仪进行全频段扫描,杜绝不良品流出。
4. 自动化组装与防错体系 评估产线是依赖手工作坊式组装,还是采用高标准的自动化组装与视觉检测设备。 引入智能视觉防错系统与全自动压接产线,确保每一颗连接器的卡爪张合度均在标准区间。

三、 落地执行:批量交付前的三大关键审核步骤

在锁定供应商并正式签订采购合同前后,采购与质量工程师应当协同推进以下三个具体落地步骤,确保万无一失:

  1. 严格的样品确认与“封样制度”:批量生产前,必须以经双方实验室联合测试合格的样品作为“黄金样件”进行封存,大货生产的所有工艺参数与物料必须以此为绝对基准。
  2. 审视质量管理体系认证:优先选择具备ISO9001以及针对汽车电子的IATF 16949等权威质量体系认证的源头工厂,确保其在质量追溯、不良品隔离和持续改进机制上具备规范流程。
  3. 全生命周期成本(TCO)评估:拒绝单纯的“唯低价论”。低价往往意味着在看不到的电镀厚度、绝缘材质或模具寿命上进行缩水,后期引发的系统客诉和返工成本远超采购差价。

MCX连接器的批量采购不仅是一场商业博弈,更是对技术制造硬实力的深度检验。从一根微小车削件的公差管理到大货出厂的高频射频全检,每一个环节都需要严谨的匠心去守护。

把控批量品质,护航智联未来. 仁昊伟业专注精密射频连接器与线束组件研发制造,拥有行业领先的自动化产线与严苛的矢量网络分析品控体系,全方位为您的大规模采购保驾护航。如果您在MCX 连接器批量供应商评估、大规模定制或技术指标确认上有任何需求,欢迎随时拨打我们的官方服务热线400-6263-698。仁昊技术与商务专家团队时刻准备为您提供专业、卓越的服务,让您的每一批次采购省心、放心、稳如磐石!

MCX连接器与射频系统如何匹配?阻抗与频率选择解析

在现代无线通信、微波测试仪器、车载GPS导航以及高密度射频模块的设计过程中,元器件的选型从来都不是孤立存在的。一颗小小的微型连接器,必须与整个射频链路实现全方位的“生态匹配”,才能确保高频信号无损传输。在众多微型射频器件中,MCX连接器凭借轻巧的结构脱颖而出,但如果在前期设计时忽视了与其所处射频系统的阻抗和频率对齐,轻则导致信号质量劣化、系统误码率飙升,重则引发严重的射频能量反射。作为深耕精密互连领域的制造商,仁昊伟业今天带您深度解析MCX连接器与射频系统进行科学匹配的核心逻辑:阻抗与频率的协同选择法则。

一、 阻抗对齐法则:50Ω系统的绝对核心地位

在射频传输线理论中,“特性阻抗匹配”是实现最大功率传输和抑制信号反射的基石。如果连接器的阻抗与系统电缆、前端芯片的阻抗不一致,就会像高速公路突然缩窄一样引发交通拥堵。

  • 标准50欧姆的主流统治: 绝大多数现代无线通信、数据传输和高频射频系统,都将特性阻抗标准统一设定为50欧姆(50Ω)。MCX连接器绝大多数型号也正是为此设计。在设计匹配时,必须确保从射频源、同轴电缆、MCX连接器到接收端,全链路的特性阻抗保持精准的50Ω。
  • 警惕非标准匹配的隐患: 部分特殊测试环境可能涉及微小的阻抗差异,若盲目将阻抗不合的器件混用,会导致电压驻波比(VSWR)瞬间恶化,高频能量在界面处被强行折返,造成严重的系统损耗。

二、 频率边界规划:摸清MCX的“高频能力天花板”

不同的连接器由于物理尺寸和内部介质的限制,其适用的最高工作频率截然不同。盲目将低频器件推向超高频段,往往会带来灾难性的后果。

频率匹配维度 MCX连接器的典型指标 系统超频运行的风险与表现
常规工作频段 覆盖 DC 至 6 GHz 频段,满足绝大多数中低频无线与定位需求。 在频段内表现优异,插入损耗极低,阻抗连续性好。
趋近上限边缘 当频率接近或略超 6 GHz 时,寄生电容和电感效应开始显现。 电压驻波比开始波动,回波损耗数值逐渐增大。
违规严重超频 强行用于超高频段(如超过 10 GHz 的微波系统)。 高频信号严重泄漏,眼图闭合,系统出现无法挽回的数据丢包。

三、 射频系统综合匹配的三大实战策略

为了让MCX连接器在复杂的射频系统中发挥出最佳性能,技术研发与采购团队在方案论证时应当推行以下三个匹配步骤:

  1. 核对系统频段上限: 准确评估整机设备的最大工作频率。如果系统运行在2.4 GHz或5.8 GHz Wi-Fi、GPS频段,MCX连接器完全可以完美胜任;若涉及更高的微波频段,则需谨慎评估或寻找更高阶的微型射频替代方案。
  2. 线缆与连接器阻抗协同: 采购MCX连接器时,必须同步核对其配套的微型同轴电缆(如RG178、RG316等)是否具备一致的50Ω特性阻抗,避免“大马拉小车”或阻抗错配。
  3. 电磁环境与空间裕量匹配: 评估系统内部的电磁干扰密度,在多路高频信号并行的紧凑空间内,优先选用具备360度全屏蔽特性的高品质MCX组件,确保通道间互不干扰。

MCX连接器与射频系统的精准匹配,不仅是一项技术指标的对齐,更是保障整个电子设备高效、稳定运行的关键纽带。从阻抗的连续性控制到频率边界的科学规划,每一个环节都凝聚着对高频信号的敬畏与对品质的追求。

科学匹配阻抗,畅达高频未来。仁昊伟业专注精密射频连接器及线束组件研发制造,拥有严格的阻抗测试与矢量网络分析(VNA)品控体系,全方位助您实现MCX连接器与射频系统的高效匹配。如果您在系统频段评估、阻抗测试或定制化微型射频方案上有任何需求,欢迎随时拨打我们的官方服务热线 400-6263-698。仁昊技术支持团队时刻恭候,竭诚为您提供专业、卓越的互连解决方案!

MCX连接器端接方式有哪些?压接、焊接工艺对比分析

在微型化无线通信设备、GPS车载导航、手持测试仪器以及物联网射频模块中,MCX连接器因其小巧的体积和优异的高频性能被广泛采用。然而,连接器本身的机械尺寸和电气指标只是奠定了基础,真正决定这条高频数据链路能否长期稳定工作的关键,往往在于其后端的端接工艺——即将微型同轴电缆与连接器进行物理连结的技术手段。面对不同的生产批次和工况环境,MCX连接器究竟该选择压接还是焊接?这两种主流端接方式各自存在哪些技术优劣?作为深耕精密互连领域的制造商,仁昊伟业今天带您全面剖析MCX连接器的端接方式与工艺对比。

一、 认识MCX连接器的两大主流端接技术

同轴电缆通常由中心导体、绝缘介质、外层编织屏蔽层和外护套四部分组成。MCX连接器的端接核心任务,就是将中心针无损连接到电缆内芯,同时将外壳与编织层紧密搭接。围绕这一任务,工业界演进出了两大经典工艺:

  • 1. 压接式工艺(Crimp Type): 借助专用的机械压线钳或全自动气动压接机,通过外加巨大的径向压力,使金属压管发生塑性变形,将电缆的编织屏蔽层和外护套死死“咬”在连接器尾筒上。
  • 2. 焊接式工艺(Solder Type): 利用电烙铁或回流焊、激光焊等热源,通过高温熔化的焊锡(锡铅或无铅合金),将电缆内芯焊接到中心插针上,部分结构的外屏蔽层也通过点焊与尾管固定。

二、 压接与焊接工艺的硬核全方位对比

为了让工程技术与采购人员在实际项目中做出最合理的工艺决策,我们可以从生产效率、机械强度和高频电气表现三个维度进行深度横向比对:

工艺评估维度 压接式(Crimp)端接 焊接式(Solder)端接
生产效率与批量化 极高。适合自动化气动流水线作业,单件加工速度快且批次一致性好。 相对较低。依赖人工熟练度,容易因焊锡过多或虚焊导致效率受限。
抗机械拉脱强度 卓越。机械紧固力均匀分布在整个压管圆周上,抗拉扯、抗拽动能力极强。 一般。主要依靠焊点局部的机械结合,若长期承受拉力易在焊点处发生断裂。
高频电气与阻抗表现 结构尺寸精准,冷挤压无热变形,能完美保持微型同轴阻抗的连续性。 若操作不当产生过厚焊锡堆积,易改变局部寄生电容,引发微波反射。
环保与热应力风险 纯机械冷连接,无烟雾污染,无高温导致的绝缘介质(PTFE)热熔风险。 需要高温加热,若温度过高或时间过长易导致内部塑料绝缘体变形。

三、 深度解析:为什么现代工业更倾向于优质压接?

在早期的手工作坊式组装中,焊接几乎是唯一的选择。但随着现代电子产品向高频化、智能化高速演进,压接工艺逐渐占据了市场主导地位:

其核心原因在于MCX连接器的体积实在太微小了。焊接操作时,极细的中心针和狭窄的尾筒容不得半点失误。一旦焊锡温度过高或者用量过多,极易流淌进绝缘介质内部,造成阻抗突变甚至短路。而高精度的模具压接通过冷流挤压原理,不仅杜绝了热应力对绝缘件的破坏,还赋予了线束组件极强的抗振动脱落能力,非常契合车载和工业现场的严苛工况。

四、 如何根据应用场景科学选择端接方案?

在实际的供应链采购和线束加工选型中,建议结合具体的终端应用环境进行综合决策:

  1. 优选压接的场景: 面对车载导航、野外移动终端、高振动工业设备等需要长期承受机械摇晃和拉扯的环境,强烈推荐采用专业模具压接的MCX线束组件,保障机械寿命。
  2. 特定焊接的场景: 在空间极度受限的PCB板载直连、微型射频模块内部跳线,或者小批量实验室手工作业时,规范控制温度的微型焊接依然是一种灵活可行的方案。

无论是精密的机械压接还是严格温控的焊接,端接工艺的每一个微小细节都直接映射出高频信号传输的质量。作为深耕精密互连领域的源头制造商,我们深知工艺对系统稳定性的决定性意义。

精湛端接工艺,畅联微型未来。仁昊伟业在 MCX 连接器及其高速同轴线束组件的研发制造中,拥有领先的自动化压接产线与严格的射频测试体系,全方位满足您在各类复杂工况下的高效互连需求。如果您在 MCX 端接方式选择、线束定制加工或高频性能测试上有任何疑问,欢迎随时拨打我们的官方服务热线 400-6263-698。仁昊技术工程团队时刻准备为您提供专业、卓越的解决方案,让您的微型射频系统稳如磐石、领跑行业!

MCX连接器常见故障有哪些?从接触不良到信号衰减全面分析

在微型化无线通信终端、车载GPS导航、手持测试仪器以及高密度射频模块中,MCX连接器凭借其轻巧的体积和便捷的卡入式锁紧方式得到了广泛应用。然而,随着设备服役时间的推移或在恶劣工况(如持续机械振动、高低温交变)下的高强度运转,MCX连接器有时会出现设备间歇性失联、数据丢包、定位漂移或图像模糊等故障。这些现象的背后,往往指向微型射频连接器在长期使用中产生的渐进式性能退化。作为深耕精密互连领域的制造商,仁昊伟业今天带您全面盘点MCX连接器的四大核心故障隐患,并深入剖析从接触不良到信号衰减的根源与应对策略。

故障一:卡爪疲劳与接触不良(开路或间歇性断连)

由于MCX连接器依靠外壳的弹性卡爪与母头凹槽实现快速锁紧,这种纯机械弹性结构在经历频繁插拔或剧烈振动后,最易发生物理变形:

  • 故障表现: 设备在受到轻微磕碰或振动时,射频信号瞬间中断,拔插后又恢复正常。
  • 根源剖析: 低质连接器采用普通黄铜或弹性不足的金属材料,经过几十次插拔后弹性卡爪发生“永久性张开”,导致外导体搭接不紧密;同时,内部中心收口针由于微动磨损刮擦掉镀金层,基材氧化后引发接触电阻骤增,甚至导致瞬时开路。

故障二:高频信号严重衰减与损耗增大

射频信号对传输路径上的能量损耗极为敏感。当MCX连接器内部结构因老化或外力挤压发生微小位移时,插入损耗会直线上升:

信号衰减诱因 微观物理变化 对系统的实际影响
导体表面氧化 镀金层磨损剥落,底层铜发生氧化,高频电流趋肤效应受阻。 传输链路损耗加剧,高频信号强度在通过接口时大幅削弱。
内部介质变形 PTFE绝缘体在高温或过度挤压下发生偏心、变形或开裂。 破坏原有的同轴对称结构,导致插入损耗(Insertion Loss)恶化。
焊接与压接脱落 尾部同轴线与端子交界处因拉扯出现微裂纹。 导电截面积减小,传输效率骤降,伴随严重的信号畸变。

故障三:阻抗突变与驻波比(VSWR)恶化

MCX连接器的设计基石是全频段内保持精准的50欧姆特性阻抗。任何内部结构的微小破坏,都会打破这种平衡:

当连接器遭遇外力挤压、插拔偏心或者劣质模具制造的公差累积时,中心插针与外导体之间的几何间距会发生毫厘级别的偏移。这种偏移直接导致局部电容和电感发生突变。在矢量网络分析仪(VNA)下表现为电压驻波比(VSWR)急剧飙升,大量高频能量在接口处被反射回前端,轻则引起电路误码率上升,重则造成发射端功放芯片过热受损。

故障四:屏蔽失效与电磁干扰(EMI)串扰

现代电子设备的内部空间极其拥挤,多路高频信号密集并行。MCX连接器之所以能在此环境中和谐共存,全靠其360度全金属外壳提供的电磁屏蔽效能:

  • 故障表现: 邻近通道的信号相互串扰,设备在复杂电磁环境下底噪显著抬升。
  • 成因解析: 如果外壳卡爪因磨损导致闭合不严,或者外壳表面电镀层被严重腐蚀,微型同轴结构的“法拉第电笼”效应就会失效。外部电磁杂波可以轻易穿透缝隙侵入内部核心信号线,同时内部的高频射频能量也会向外泄露。

为了有效遏制上述故障的发生,保障电子系统全生命周期的稳定运行,工程师与采购人员在实际操作中应当注意:首先,在源头选型时必须严格把关,杜绝采购使用劣质回收铜和薄电镀层的低价MCX组件;其次,在结构设计时应为微型连接器预留机械应力缓冲空间,避免线缆长期处于紧绷或大角度折弯状态;最后,建立严格的入厂检测机制,确保每一批次的微型射频组件都经得起高频与环境应力的严苛考验。

洞察微小故障,筑牢射频品质。仁昊伟业在精密射频连接器与微型线束组件的研发制造中,坚持选用高弹性铍青铜与厚金电镀工艺,全方位保障 MCX 连接器在复杂工况下的超长寿命与卓越性能。如果您在 MCX 连接器故障排查、高频抗干扰设计或定制化采购上有任何需求,欢迎随时拨打我们的官方服务热线 400-6263-698。仁昊技术工程团队时刻准备为您提供专业、高效的支持,让您的微型互连系统稳如磐石、畅行无忧!

MCX连接器工作原理是什么?内部结构与信号传输方式解析

在现代电子设备日益趋向小型化、轻量化和高密度的发展浪潮中,传统的射频连接器(如笨重的N型或中等尺寸的SMA连接器)往往因为体积过大而无法满足内部紧凑的空间需求。于是,微型射频互连器件应运而生。其中,MCX连接器凭借其比SMB连接器缩小近30%的超小体积、独特的卡入式(Snap-on)锁紧机构以及优异的高频电气性能,成为了无线通信、GPS导航、车载终端及测试仪器中的“宠儿”。那么,MCX连接器究竟是如何工作的?它的内部结构隐藏着怎样的信号传输密码?作为深耕精密互连领域的制造商,仁昊伟业今天带您全面拆解MCX连接器的核心原理与信号传输方式。

一、 认识MCX:微型化设计与核心参数概览

MCX连接器是一种特性阻抗为50欧姆的微型射频同轴连接器(部分特殊应用有75欧姆规格),其工作频率通常可达6GHz。它最大的外观特征在于取消了外螺纹设计,转而采用外径仅为3.6mm左右的弹性卡环外壳。这种设计不仅极大地节省了PCB板上的安装面积,还实现了极佳的盲插便利性。

二、 内部结构大解密:微观世界的高精度协同

尽管MCX的体积极其微小,但其内部依然遵循了严格的同轴传输线物理定律,主要由以下四个核心精密部件构成:

  • 1. 弹性外导体与卡入式锁定槽:MCX公头的外壳前端带有几道精密开槽的弹性卡爪,外壁设计有凸起的锁紧环;母头内部则有对应的凹槽。当公头推入母头时,弹性卡爪会发生微幅收缩并瞬间“卡”入凹槽中,形成牢固的360度金属包围屏障。
  • 2. 高弹性中心插针与收口套:公头中心通常为细小的圆柱形插针,而母头内部则采用具备高弹性的开槽收口套(如铍青铜材质),确保两者的插针在对接时能够紧密咬合,产生极低的接触电阻。

  • 3. 高频绝缘介质(PTFE):内部支撑采用高纯度聚四氟乙烯(PTFE),将中心导体与外壳严丝合缝地隔开,确保在微型空间内维持恒定的50欧姆特性阻抗,防止高频信号发生反射。
  • 4. 尾部同轴线端接结构:连接器尾端通过压接(Crimp)或焊接(Solder)方式与微型同轴电缆(如RG178、RG316或半柔电缆)的内芯与编织屏蔽层融为一体。

三、 工作原理深度解析:从机械卡入到电磁传导

MCX连接器的工作流程可以拆解为“机械快速锁合”与“高频电磁波传输”两个维度:

工作维度 MCX连接器的表现机制 带来的工程优势
机械锁合原理 依靠轴向推力使弹性卡爪自动张开并卡入凹槽,无需手动旋转螺纹。 实现“盲插”与快速拔插,极适合高密度多端口密集排列的机箱内部。
射频电磁传导 高频电磁波在中心导体(信号)与外层金属屏障(地线)之间的介质中向前定向传播。 能量被完全约束在同轴结构内,有效抑制外部杂波干扰,保障高频信号完整性。
360°全屏蔽抗扰 卡入式外壳实现全圆周无缝金属搭接,阻断高频电磁辐射泄漏。 在多路高频信号并存的紧凑空间内,大幅降低通道间的串扰与EMI影响。

四、 MCX连接器的主要信号传输优势

正是由于独特的内部结构和工作原理,MCX连接器在实际应用中展现出了三大无法替代的传输特性:

  1. 宽频带与低驻波比(VSWR):得益于精密的微型阻抗补偿设计,MCX在DC至6 GHz的频段内能够保持极低的电压驻波比,确保信号顺利通过而不会产生明显的功率反射。
  2. 持久的机械寿命:相比依靠螺纹旋合容易磨损的接口,MCX的弹性卡入结构允许数百次甚至上千次的高效插拔,且弹力衰减极慢。
  3. 灵活的空间布局:允许连接器在对接后进行360度的自由旋转(部分结构),极大地缓解了由于线缆走向带来的机械应力。

MCX连接器虽然体积微小,但其背后融合了微机械加工、弹性材料学与高频电磁学的精密结晶。从内部端子的镀金工艺到外壳卡爪的弹性公差控制,每一个细节都决定了高频信号能否顺畅送达。

微型铸就实力,互连畅通未来。仁昊伟业专注精密射频连接器与线束组件研发制造,拥有完整的MCX产品矩阵与严苛的矢量网络分析(VNA)品控体系,全方位满足您在小型化、高频化设备上的应用需求。如果您在MCX连接器选型、特性阻抗测试或定制化微型射频方案上有任何疑问,欢迎随时拨打我们的官方服务热线400-6263-698。仁昊技术专家团队随时恭候,竭诚为您提供卓越、专业的产品与服务!

N型连接器生产工艺流程解析:从加工到检测

在无线通信、雷达导航以及高端测试测量领域,N型射频连接器作为承载大功率和高频信号传输的核心组件,其每一个微小的机械结构与电气性能都关乎整个系统的成败。然而,许多人只看到了它在基站塔顶或仪器面板上稳固运行的外表,却鲜少了解其背后极其严苛的现代化智造过程。一颗优质的N型连接器,究竟经历怎样的千锤百炼才能最终成型?作为深耕精密互连领域的制造商,仁昊伟业今天带您走进生产车间,全景式深度解析N型连接器的全套精密生产工艺流程。

一、 序幕:优质原材料的严苛筛选与预处理

万丈高楼平地起,连接器的卓越品质源于最初的材料选择。N型连接器的主要部件包括外壳、中心针和绝缘支撑体:

  • 金属基材的优选: 外壳与螺纹套通常采用高品质环保黄铜或优质不锈钢(如SUS303),具备极强的抗机械拉伸与耐磨能力;中心针则选用高弹性、导电率极高的铍青铜(BeCu),确保插拔百次后仍能保持完美的弹力夹持。
  • 高频介质准备: 绝缘支撑体采用高纯度聚四氟乙烯(PTFE)棒材,具备极低的介电常数与耐高温特性,为高频低损耗打下坚实基础。

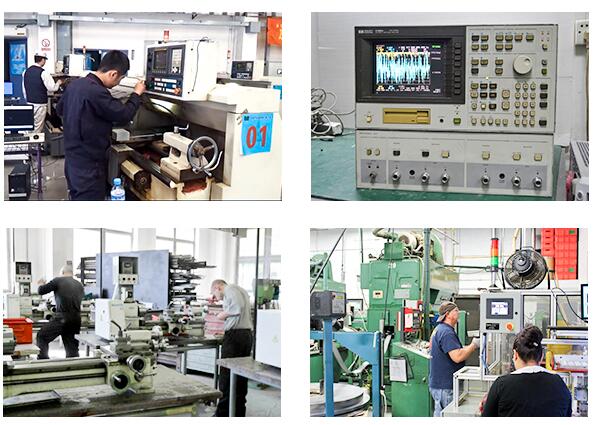

二、 核心环节:微米级精密机械加工(CNC车削)

N型连接器内部包含了复杂的螺纹、同轴阶梯孔以及微小的卡槽,这些结构对机械加工公差有着近乎苛刻的要求:

  • 高精度CNC自动车削: 采用多轴联动精密数控车床,对金属棒料进行高速车削、钻孔与攻牙。外螺纹的牙距与公差必须精确控制在微米级,以确保旋合时的丝滑手感与全圆周紧密咬合。
  • 去毛刺与超声波清洗: 机械加工后的金属件表面会残留微小毛刺和切削油污。车间会通过多槽超声波清洗线与环保溶剂进行彻底清洗,确保金属表面绝对洁净,为后续的电镀附着力创造完美条件。

三、 关键工艺:多层电镀与表面改性技术

裸露的铜基材在空气中极易氧化,且无法满足高频电流“趋肤效应”的要求。因此,电镀工艺是决定连接器寿命和高频损耗的关键分水岭:

  1. 镀镍阻挡层: 在铜基底上首先电镀一层厚度均匀的金属镍,用于阻挡底层铜原子向表层迁移,并增强抗腐蚀能力。
  2. 厚金/镀银功能层: 中心针表面通常进行厚金电镀,确保极低的接触电阻;外壳部分则根据客户工况需求进行三元合金或高级镀银处理,确保其在户外盐雾和高湿环境中经久不发黑、不腐蚀。

四、 精密组装与绝缘压装

当所有的金属零部件和PTFE绝缘体加工完毕后,便进入了关键的组装阶段:

在恒温无尘的组装车间内,操作工(或自动化专机)将PTFE绝缘介质、中心针与外壳进行精密压装。在这个环节中,压装的力度和深度必须达到绝对精准,任何一丝偏心或微小的气泡残留,都会导致后期阻抗突变。部分户外防水型号在此阶段还会同步嵌入高品质的硅胶或氟橡胶密封圈,并完成360度气密性结构锁紧。

五、 终极关卡:全检与出厂电性能测试

“质量是制造出来的,更是测试出来的。”仁昊伟业深知产品出厂前的严苛把关对客户系统的极端重要性。每一批下线的N型连接器都必须通过以下三大终极检测:

检测项目 测试核心目的 判定标准
矢量网络分析(VNA) 全频段扫描S参数,严格测定电压驻波比(VSWR)与回波损耗。 标称频段内VSWR必须严格达标(通常小于1.2),确保无高频反射。
机械插拔与扭矩测试 检验螺纹旋合寿命与中心针的抗疲劳夹持力。 连续插拔数百次及高强度螺纹扭矩下,无机械损伤与电气失效。
盐雾与防水气密测试 模拟野外恶劣环境,检验金属抗腐蚀与IP67/IP68密封性能。 经受连续中性盐雾考验及高压水密测试,内部零渗水、零氧化。

从一根粗糙的金属棒料到一颗完美的高频射频连接器,N型连接器的诞生是一场融合了精密机械、电化学与严格品控的工业艺术之旅。每一个制造环节的精益求精,都是对客户系统高效、稳定运行的最好承诺。

严苛工艺铸品质,精工智造连未来。仁昊伟业在 N 型连接器及射频同轴组件的研发与生产中,始终坚持全流程自主可控与严苛的品控标准,从精密CNC车削到矢量网络分析仪全检,全方位护航您的通信与微波网络。如果您在 N 型连接器定制化开发、大批量采购或技术工艺上有任何需求,欢迎随时拨打我们的官方服务热线 400-6263-698。仁昊技术专家团队随时恭候,竭诚为您提供卓越的产品与专业服务!

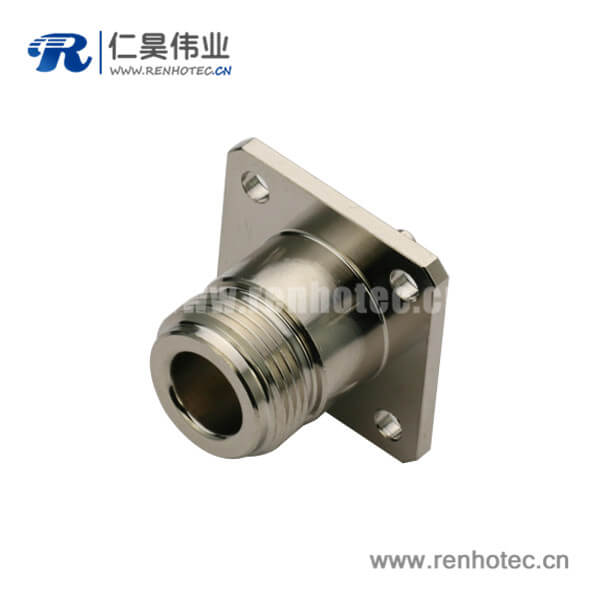

50Ω与75Ω N型连接器有什么区别?应用方向分析

在射频与微波工程领域,N型连接器因其出色的机械强度和螺纹锁紧可靠性而被广泛采用。然而,许多工程师在实际元器件选型时,常会遇到一个看似基础却极易致命的困惑:市面上同时存在着50欧姆(50Ω)和75欧姆(75Ω)两种不同特性阻抗的N型连接器。它们的外观看起来几乎一模一样,甚至可以勉强旋合在一起,但两者的内部结构和应用场景却有着天壤之别。如果选错阻抗,轻则导致系统信号反射剧烈、误码率飙升,重则烧毁昂贵的射频前端设备。作为深耕精密互连领域的制造商,仁昊伟业今天为您深度拆解50Ω与75Ω N型连接器的核心区别及其背后的应用逻辑。

一、 核心结构与物理尺寸的差异

阻抗的不同,本质上是由连接器内部导体的尺寸比例和绝缘介质参数决定的。根据电磁学传输线理论,同轴连接器的特性阻抗公式中,内导体直径与外导体(屏蔽层内壁)直径的比值是决定阻抗的关键:

  • 50Ω N型连接器的结构特征: 为了在功率容量和衰减之间取得最佳平衡,50Ω型号的中心插针相对较粗,内部绝缘介质(如PTFE)的厚度与内外导体尺寸保持特定的数学比例。
  • 75Ω N型连接器的结构特征: 为了实现更低的信号衰减并匹配75欧姆同轴电缆(如常用的同轴电视电缆),其中心插针明显更细,而内部绝缘支撑的结构也经过了对应的重新设计。
  • 危险的混插隐患: 尽管部分50Ω和75Ω的N型公头和母头从外部螺纹看可以硬性旋紧,但由于中心针粗细不匹配,强制混插会导致50Ω的粗针撑坏75Ω的弹性母孔,或者造成接触不良、阻抗突变,产生巨大的高频反射。

二、 核心电气性能与应用场景对比

由于阻抗特性与设计侧重点的不同,这两种规格的N型连接器在实际工业界承担着完全不同的使命:

技术维度 50Ω N型连接器 75Ω N型连接器
主要优势 功率容量大,承受高射频峰值功率能力强,高频损耗低。 长距离传输时信号衰减更小,非常适合宽带视频与多路信号。
典型应用方向 无线通信基站、蜂窝网络、雷达系统、微波转发、测试测量仪器。 有线电视(CATV)骨干网、数字电视广播头端、专业视频演播室设备。
最高工作频率 通常可达 11 GHz,精密级甚至可拓展至 18 GHz。 通常应用于较低频段(多在 1.5 GHz 至 3 GHz 以内)。

三、 为什么不能“跨界混用”?

在工程项目中,有时会面临备料不足的窘境,个别技术人员会萌生“将75Ω连接器用在50Ω系统里(或者反过来)”的侥幸心理。这种做法在高速和高频环境下是绝对禁忌:

  • 阻抗失配与驻波比(VSWR)恶化: 一旦系统阻抗由50Ω突变为75Ω,边界处就会形成阻抗阶跃。入射波能量无法完全通过,会在接口处折返形成反射波,直接导致电压驻波比急剧恶化。
  • 系统性能崩塌: 在通信基站或大功率雷达中,反射回发射机的功率可能会导致末端功放管过热甚至永久损坏;在数字信号传输中,则会引起严重的眼图闭合与数据丢包。

为了在源头上杜绝阻抗错配带来的工程事故,采购和技术团队在对接时应当做到以下三点:第一,在BOM清单和工程图纸中,必须明确标注“50Ω”或“75Ω”字样,严禁模糊统称为“N型”;第二,核对配套同轴电缆的特性阻抗,确保电缆、连接器与整机系统的阻抗完全一致;第三,优先采购具备严格阻抗测试(VNA全频扫描)能力的源头制造厂产品。

厘清阻抗差异,把控射频品质。仁昊伟业在精密射频连接器制造中,严格区分并精细化打造 50Ω 与 75Ω 全系列 N 型互连产品,从高频介质匹配到精密阻抗控制,全方位保障您的系统高效稳定。如果您在N型连接器阻抗选型、方案匹配或定制化采购上有任何疑问,欢迎随时拨打我们的官方服务热线 400-6263-698。仁昊技术专家团队随时恭候,竭诚为您提供专业、严谨的互连解决方案!

N型连接器如何保证高频信号稳定传输?核心技术解析

在现代无线通信、航空航天、雷达导航以及高端微波测试系统中,高频信号的无损、低反射传输是决定整个系统成败的关键。N型射频连接器作为承载大功率和中高频信号传输的重器,其在经历复杂的电磁环境和长期的机械振动后,依然能够保持卓越的信号完整性,并非偶然。这背后凝聚了深厚的高频电磁学设计与精密制造技术。那么,一颗优质的N型连接器究竟依靠哪些核心技术来确保高频信号的稳定传输呢?作为深耕互连制造领域的专家,仁昊伟业今天带您走进幕后,深度剖析N型连接器保障高频稳定的技术密码。

一、 阻抗连续性控制:攻克高频反射的基石

在高频微波频段(如达到11 GHz甚至18 GHz),信号对传输路径上的微小物理结构变化极其敏感。任何局部阻抗的突变,都会引发严重的电磁波反射,导致回波损耗增大、眼图恶化。

  • 空气介质与补偿技术: 优质的N型连接器在内部结构设计时,会通过全方位的高频电磁场仿真(如使用HFSS软件),对接口交界处的电容效应和电感效应进行精确补偿。
  • 高纯度PTFE绝缘支撑: 采用介电常数极低且高度稳定的聚四氟乙烯(PTFE)作为支撑介质,确保在整个高频频段内,特性阻抗能够死死锁定在标准的50欧姆,从物理结构上消除了阻抗突变的隐患。

二、 接触结构与微观阻抗优化

连接器的核心功能在于“连接”。中心针和外导体接触不良或在插拔后发生弹性衰减,是导致高频性能崩塌的常见原因。

关键技术环节 传统工艺做法 仁昊伟业高频保障工艺
中心插针弹性设计 采用普通开槽黄铜针,多次插拔后易疲劳扩张。 采用高弹性铍青铜(BeCu)开槽插针,具备极强的弹力记忆与微动恢复能力。
导体表面微观处理 仅做简易镀金,底层铜原子易迁移导致表面氧化。 增加厚金电镀层与致密镍阻挡层,最大化降低趋肤效应带来的高频电阻。
外导体搭接方式 依靠螺纹粗暴挤压,接触面不均匀导致微波泄漏。 优化螺纹咬合面与高平整度端面接触,实现全圆周无缝隙紧密贴合。

三、 严苛的电磁屏蔽与抗干扰设计

随着电子设备密度的不断增加,空间中的电磁干扰(EMI)无处不在。高频信号在传输时,如果连接器本身的屏蔽效能不足,不仅自身信号会向外泄露,外界杂波也会侵入内部引发误码。

优质的N型连接器通过360度全金属实体外壳与厚壁精密压铸或车削成型,配合高精度的螺纹锁紧结构,在物理上形成了一个坚不可摧的“法拉第电笼”。这种设计能够将高频电磁泄漏降到最低,确保在强电磁干扰的复杂野外或基站环境中,内部传输的微波信号依然纯净、稳定。

四、 环境应力下的结构稳定性保障

高频信号的稳定不仅取决于实验室里的初始参数,更取决于产品在经历高低温交变、强机械振动和潮湿盐雾侵蚀后的“全生命周期表现”。

  • 热胀冷缩的补偿机制: 在极端温度剧烈变化时,不同金属材料的热膨胀系数不同。优质连接器通过精密的公差配合与弹性缓冲设计,防止因温度骤变导致内部结构拉扯变形或介质开裂。
  • 长效气密性防护: 搭配耐候性极强的硅胶或氟橡胶密封圈,配合高精度的螺纹压紧结构,将水汽和盐雾彻底阻隔在外,防止由于内部端子氧化腐蚀而引起的高频信号衰减。

N型连接器保障高频信号稳定传输的过程,是一项融汇了电磁学、材料学与精密机械加工的系统工程。每一个微小的公差控制、每一项表面电镀的创新,都是对通信链路安全最有力的承诺。

攻克高频难关,畅联稳定未来。仁昊伟业专注精密射频连接器研发与制造,通过全流程的矢量网络分析(VNA)测试与严苛的品控标准,全方位护航您的微波与无线通信系统。如果您在 N型连接器高频选型、技术指标测试或定制化方案上有任何需求,欢迎随时拨打我们的官方服务热线 400-6263-698。仁昊技术专家团队随时准备为您提供专业、卓越的服务,让您的每一个高频信号完美送达、稳如磐石!
