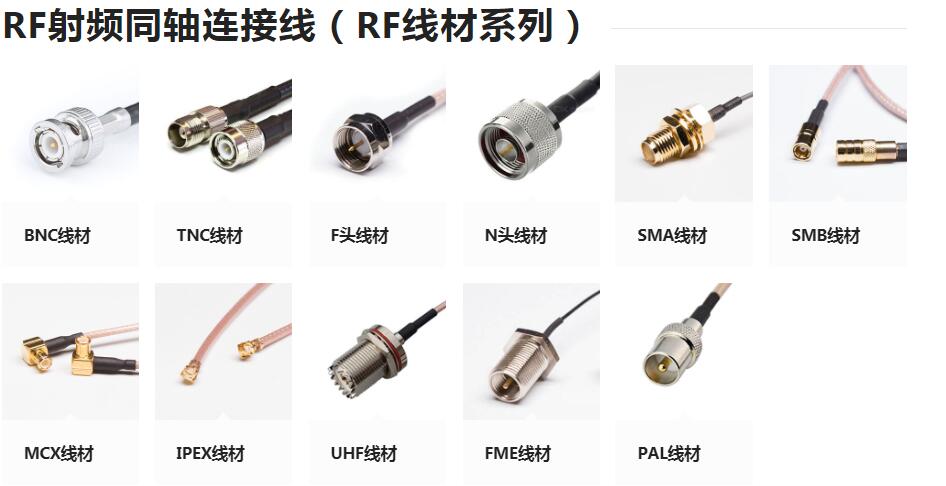

射频连接器分类大全：螺纹式、卡口式、推入式、卡锁式全科普

/分类： /作者：

在高速演进的射频（RF）通信领域，射频连接器被称为信号传输的“交通枢纽”。从卫星通信到5G基站，从精密医疗设备到实验室测试仪器，不同类型的射频连接器支撑着各种高频信号的稳定传输。对于工程采购人员与研发工程师而言，面对琳琅满目的型号，如何从连接方式的维度精准选型，是确保系统性能、机械稳定性及使用寿命的关键。今天，仁昊伟业将为您深度科普市面上四大类主流射频连接器的核心特征、应用场景及选型优劣，助您在复杂的互连世界中找到最优解。

一、 螺纹式连接器：工业级的稳固标杆

螺纹式连接器通过金属螺纹旋合进行锁紧，是目前射频连接器中历史最悠久、也是最可靠的连接方式之一。

1. 核心技术特征

其核心原理在于通过螺纹提供均匀的轴向压力，确保内外导体间的接触面达到极高的密封性与一致性。常见的如 N型、SMA、TNC 连接器。

2. 应用场景与优势

  • 极高的机械稳定性： 能够承受巨大的振动、冲击以及热胀冷缩，非常适合户外基站、军事通信及精密测试仪器。
  • 出色的电气性能： 由于接触压力恒定，螺纹式连接器在极高频率（如SMA可达18GHz以上）下依然能保持极佳的信号完整性。

3. 选型建议

若您的系统需要长期部署在恶劣环境下，且对信号损耗有严苛要求，螺纹式是当之无愧的首选。但需注意，其安装与拆卸速度较慢，不适合需要频繁更换连接的测试环境。

二、 卡口式连接器：兼顾效率与可靠性

卡口式（也称为刺刀式）连接器是工业界的“中庸之道”。其代表型号为经典的 BNC (Q9) 连接器。

1. 核心技术特征

卡口式利用“插-转-锁”的机制，通过内部弹簧提供的反作用力实现连接。操作者仅需转动90度即可完成锁紧，无需额外的工具。

2. 应用场景与优势

  • 操作简便： 在高清监控系统、音频传输及实验室仪器中，BNC连接器凭借其极高的更换效率，成为了事实上的行业标准。
  • 适度的抗震能力： 虽然不及螺纹式严苛，但对于一般性实验室环境或车载轻型连接，卡口结构足够稳固。

三、 推入式连接器：极致的安装效率

随着小型化设备的普及，推入式（或按压锁紧式）连接器迎来了爆发式增长，如 SMB、MCX、MMCX 及 SMP/SMPM 连接器。

1. 核心技术特征

通过机械过盈配合或内嵌弹簧片，实现直接“推入”锁定。拆卸时仅需向外拉动即可断开，完全无需旋转空间。

2. 应用场景与优势

  • 高密度集成： 由于无需外围旋合空间，推入式连接器可以实现极高的布板密度，广泛应用于手机模组、小型微波组件及车载天线阵列。
  • 快拆快装： 在需要大量板对板（Board-to-Board）高速连接的测试架上，推入式是提高装配效率的神器。

3. 技术局限

在面对高频率振动或拉拽应力时，其物理安全性弱于前两者，因此在关键链路设计时需增加额外的线缆夹具。

四、 卡锁式连接器 ：专为复杂空间优化

卡锁式连接器（如 QMA、QN 连接器）通常是螺纹式连接器的改良版本，解决了传统螺纹安装需要扳手的痛点。

1. 核心技术特征

QMA保留了SMA的电气性能，但将旋合锁紧改为了快速卡锁结构，不仅消除了空间限制，还避免了因拧动过度而损坏针脚的风险。

2. 应用场景与优势

  • 维护便利： 在空间极为受限的射频前端模组中，卡锁式让更换连接器变得如同更换插头一样简单。
  • 信号性能稳定： 其内部接触逻辑与螺纹式高度相似，保证了在大功率传输下的电气稳定性。

总结：如何根据需求“对号入座”？

连接方式 安装难度 抗震级别 典型代表 核心应用
螺纹式 高（需扳手） 极高 SMA, N型 基站, 军工, 高端测试
卡口式 中 中 BNC 视频监控, 实验室仪表
推入式 极低 低 SMB, MMCX 高密度消费电子, 天线
卡锁式 低 高 QMA 通信设备, 空间受限模组

射频连接器的选择，本质上是一场性能与效率的平衡。没有绝对完美的连接器，只有最适合当前设计工况的组件。仁昊伟业深耕射频连接领域二十余年，我们不仅拥有全系列从螺纹式到推入式的射频互连产品线，更能根据您的特殊工况提供定制化的互连方案，确保在任何复杂的物理环境下，您的信号传输都能保持绝对的纯净与稳定。

选择仁昊伟业，意味着选择了从源头设计到严苛测试的全方位支持。如果您在大型通信电站布局、精密测试系统开发或高密度微波电路布线中遇到连接难题，欢迎随时拨打我们的专家技术支持热线：400-6263-698。我们将通过深度的行业洞察，为您梳理出最优的射频连接清单，协助您的项目在激烈的市场竞争中占据品质高地。

现场组装与预制成型：射频线束组件的采购决策要点

/分类： /作者：

在射频（RF）项目的采购清单里，线束组件（Cable Assemblies）往往是让人纠结的环节。是采购散件（电缆+接头）由技术员在现场手工组装，还是直接向厂家定制“即插即用”的预制成型组件？很多时候，这不仅仅是预算问题，更是工程进度与信号质量的博弈。仁昊伟业在支持多个基站建设与实验室项目后发现，不少工程后期的信号故障，根源就在于初期采购时选错了“交付形态”。今天我们拨开迷雾，从实战角度拆解这两者的决策要点。

一、 现场组装：为“不确定性”留出的余地

现场组装（Field Assembly）通常指购买分体的射频连接器和成卷的同轴电缆，根据施工现场的实际布线路径，边测量边端接。

  • 优势： 灵活性极高。你不需要提前预判精准的长度，可以规避因图纸误差导致的线缆过长或不足。此外，对于紧急维修（插头被拽断等），现场组装是唯一的救命稻草。
  • 隐藏风险： 性能的“开盲盒”属性。现场环境灰尘多、工具磨损、工人手感差异，都会导致同一批次的线缆，有的驻波比（VSWR）1.1，有的却飙到 1.5。在高频 5G 或毫米波段，这种波动是致命的。

二、 预制成型：追求极致的“标准化”

预制线束（Pre-terminated Assemblies）是由工厂在无尘车间通过自动化剥线机、精密焊接或注塑机成型的组件。每一根线在出厂前都会经过矢量网络分析仪（VNA）的全检。

  • 优势： 极高的一致性与耐用度。工厂预制通常带有注塑应力释放（Strain Relief）结构，线缆与接头的连接处更加坚固。对于大批量、高频段（如 18GHz 以上）的应用，工厂预制是保证系统通过率的基石。
  • 挑战： 采购周期较长，且要求长度预估必须精准。一旦线缆定短了，基本没有修改余地。

采购决策矩阵：怎么选才最划算？

评估维度 现场组装 (Field Assembly) 预制成型 (Factory Assemblies)
性能一致性 低 (受人工影响大) 极高 (工厂全检)
单次部署成本 低 (硬件便宜，但人工贵) 高 (包含加工费与测试费)
长期综合成本 高 (故障排查与返工几率大) 低 (系统稳定，无需运维)
适用频率 低频或非关键链路 (< 3GHz) 全频段 (特别是高频与毫米波)
防水防腐性能 一般 (依赖人工封装) 优异 (注塑或热缩管密封)

三、 专家建议：什么时候必须选“预制”？

  1. 相位匹配要求： 如果你的项目涉及多路天线阵列，需要严格的相位一致性，绝对不能现场组装，只能找有精密修调能力的厂家定制。
  2. 严苛工况： 在车载、无人机或强振动的工业现场，注塑成型的护套能有效防止中心针疲劳断裂，这远比现场缠绕的防水胶带可靠。
  3. 高频段测试： 对于 12G-SDI 视频或 40GHz 射频测试，现场组装的失配损耗会直接掩盖真实的测试数据，必须使用原厂预制的精密跳线。

四、 总结：效率与品质的平衡

简单来说：低频看成本，高频看质量；室内看灵活，户外看预制。

仁昊伟业致力于为您提供从高性能散件到一站式预制线束的采购支持。我们拥有先进的射频测试实验室，每一根出厂的线束都附带专属的 S 参数测试报告，确保您的项目在“接通”的那一刻即达到巅峰性能。如果您正在为选型发愁，或者需要针对特殊环境定制高性能射频组件，欢迎拨打业务咨询热线400-6263-698联络我们。我们将为您提供专业的技术白皮书与 1:1 的采购方案诊断，助您的项目马到成功。

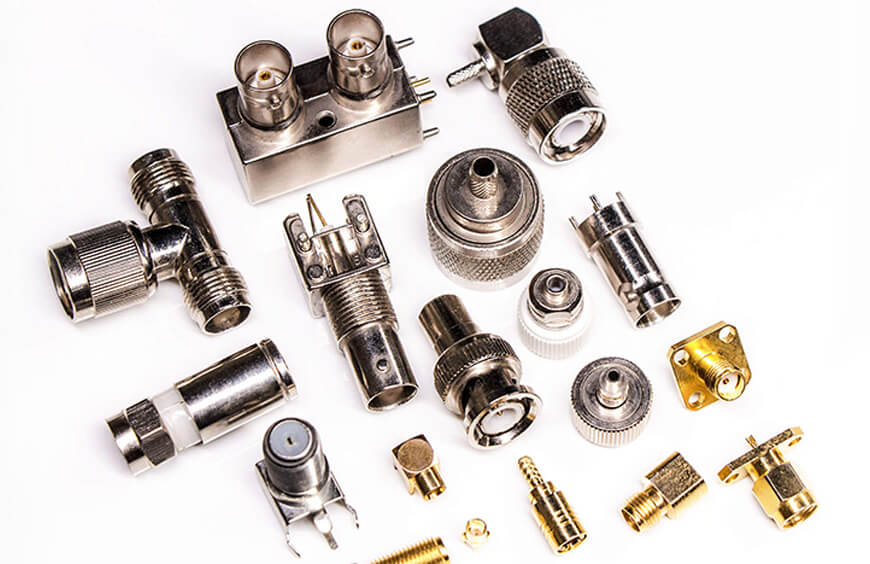

镀金还是镀镍？射频连接器表面处理工艺对信号传输的影响

/分类： /作者：

在射频（RF）电路的设计中，很多工程师会花大量精力去优化布线、计算阻抗，却往往在最后一步选购连接器时，对着“镀金”和“镀镍”的选项犹豫不决。表面上看，这只是颜色和价格的区别，但在微秒级的信号传输世界里，连接器的这层“皮肤”直接决定了能量的损耗与信号的纯净度。仁昊伟业深知，在高频环境下，电流并不像在低频电路中那样“老实”地走在导体中心。今天我们就撕开这些华丽的金属外衣，聊聊电镀工艺背后的物理真相。

一、 趋肤效应：为什么“表皮”决定成败？

要理解电镀的重要性，首先要明白趋肤效应（Skin Effect）。随着信号频率的升高，电流会自发地向导体的表面集中。在 GHz 频段，电流几乎只在导体表面几个微米的深度内流动。

这意味着，无论你内部使用的是多么昂贵的无氧铜，如果表面的电镀层导电性差或者粗糙度高，信号就会像在布满乱石的公路上行驶，产生巨大的热损耗。因此，电镀层不仅是防腐层，它就是信号真正的高速公路。

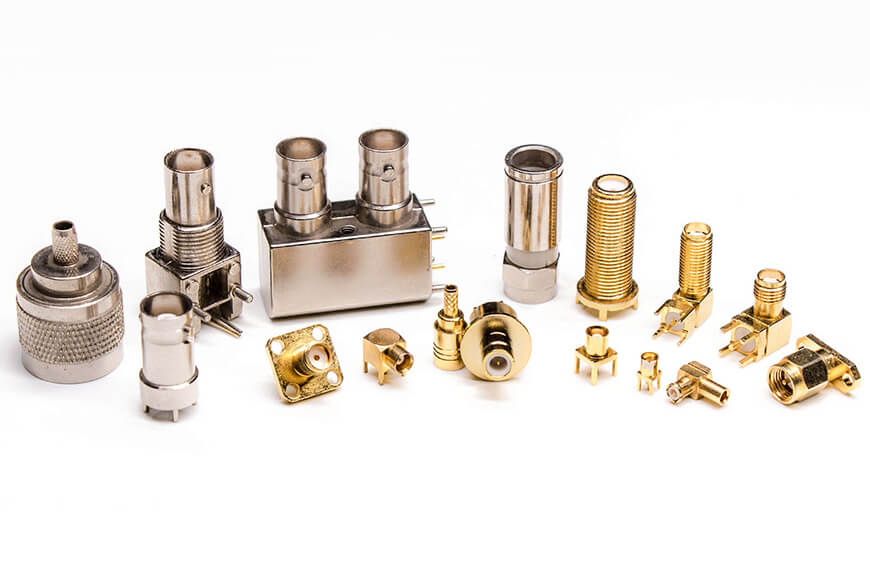

二、 镀金：射频界的“高富帅”

镀金连接器（通常是金镀在镍或铜之上）是精密仪器和高端通信设备的标配。它的优势无可替代：

  • 极佳的导电性： 确保了极低的插入损耗。
  • 永不氧化： 金是极其稳定的金属。即便在潮湿或有腐蚀性的环境中，它也能保持接触面的洁净，确保长期的低接触电阻。
  • 触感柔软： 金具有很好的延展性，在多次插拔中能保持良好的机械契合。

局限性： 贵。另外，纯金硬度低，不耐磨。因此工业级连接器通常采用“硬金”（金钴合金）来平衡导电性与耐磨性。

三、 镀镍：硬朗的“经济适用型”

镀镍连接器（常见的银白色接头）在安防监控和低端消费电子中随处可见。

  • 硬度高、耐磨损： 镍的硬度远高于金，非常适合需要频繁摩擦、环境恶劣的工况。
  • 成本极低： 适合大规模量产。

致命伤： 镍是磁性金属。在射频应用中，磁性材料会引起非线性失真，导致三阶互调（PIM）问题，让信号产生不必要的干扰。此外，镍的导电性远不如金，损耗明显更高。

核心对比表：选型不纠结

特性维度 镀金 (Gold) 镀镍 (Nickel)
导电性能 优秀 (极低损耗) 一般 (损耗较大)
抗氧化性 顶级 (长年不腐) 较好 (但受环境影响)
互调性能 (PIM) 极佳 (非磁性) 差 (由于磁性原因)
成本 高 极低
典型应用 测试仪器、5G基站、航空 普通视频、安防、民用接收机

四、 进阶方案：白铜锡（三元合金）

在基站等需要低互调（Low PIM）但又嫌镀金太贵的场景，三元合金（White Bronze/Sucoplate）成了明星。它看起来像镍（银白色），但完全不含磁性材料，电性能接近镀银，耐腐蚀性又极好。这在当下的通信工程中是性价比极高的替代方案。

五、 实战建议：别为没必要的“金”买单

  1. 实验室与高频测试： 别犹豫，全系列上镀金（尤其是中心针）。信号的精确度远比那几块钱成本重要。
  2. 户外安防监控： 壳体镀镍完全够用，但中心针建议依然选镀金，以保证长期接触的可靠性。
  3. 大功率基站： 避开镀镍。镍产生的互调失真会毁掉整条链路的信噪比。优先考虑白铜锡或镀银。

专家提醒： 关注“电镀厚度”。同样的镀金，Flash（闪镀）和 30u”（厚金）在经历 50 次插拔后的表现是天壤之别。

总结来说，表面处理不是为了好看，而是为了在特定的工作频段内，让电磁波以最小的代价通过。 仁昊伟业坚持每一颗精密连接器都经过严格的膜厚测试与盐雾实验。我们不仅提供金光灿灿的高端件，更擅长为您的成本与性能寻找那个完美的“平衡点”。如果您在 Wi-Fi 7 或卫星通讯的项目中遇到信号衰减异常，或者需要定制特殊电镀工艺，欢迎随时拨打400-6263-698进行咨询。

从基站到终端：射频连接器在无线通信系统中的核心地位

/分类： /作者：

在无线通信的宏大版图中，人们往往会被最前沿的 SoC 芯片或复杂的算法协议所吸引。然而，在这场无形的波段较量中，如果说芯片是“大脑”，那么射频连接器（RF Connector）就是沟通全身的“神经末梢”。没有这些微小的金属组件，再强大的信号也无法从基站的铁塔精准送达用户的手中。仁昊伟业深耕互连领域多年，我们深知：在射频世界里，连接器不只是配件，它是信号质量的守门员。

一、 基站端的“钢铁防线”：大功率与高可靠性

在通信系统的最前端——宏基站，射频连接器面临的是严酷的户外物理考验。这里的关键词是大功率、低损耗、低无源互调（PIM）。

  • 从 DIN 7/16 到 4.3-10 的演进： 传统的 DIN 7/16 连接器虽然耐用，但体积庞大且对拧紧力矩极其敏感。为了应对 5G 基站的高密度部署，更小、更轻、且 PIM 表现更稳的 4.3-10 连接器已成为主流。它通过结构优化，确保了即使在振动或安装不规范的情况下，信号依旧纯净。
  • 户外生存法则： 基站连接器必须在暴雨、盐雾和剧烈温差中保持 10 年以上的稳定性。任何微小的腐蚀都会导致“噪声”剧增，甚至让整座基站的覆盖半径缩水。

二、 传输链路的“交通枢纽”：高密度与一致性

在基站内部的射频拉远单元（RRU）和板卡之间，连接器的任务发生了变化。为了实现 64T64R 等大规模天线技术，PCB 板上的空间变得极其珍贵。

  • 盲插（Blind Mate）技术的崛起： 像 SMP、SMPM 这样的推入式连接器，允许模块之间在视觉不可见的情况下实现精准扣合。这种“浮动”设计吸收了机械公差，是实现高密度阵列天线的关键。
  • 一致性即生命： 射频电路对阻抗的一致性要求近乎偏执。哪怕连接器引脚在焊接时多出 0.1 毫米的偏差，都会引起显著的信号回波损耗。

三、 终端端的“微米级跳动”：极致空间与频段跨越

到了手机、平板或智能穿戴设备这一端，射频连接器的较量进入了微观世界。随着 5G 毫米波和 Wi-Fi 7 的商用，挑战直指物理极限。

  • 体积的极限挑战： 从经典的 IPEX 1 代到现在的 IPEX 4 代（MHF4），插拔高度从 2.5mm 压缩到了 1.2mm 甚至更低。这种微缩不仅是为了给电池腾空间，更是为了缩短信号路径，降低高频下的能量损失。
  • 自动化适配： 终端连接器必须适应每小时数千次的自动化产线压接，这对材料的韧性和导电触点的可靠性提出了极高要求。

核心对比：基站连接器 vs. 终端连接器

特性维度 基站级 (如 4.3-10 / N 型) 终端级 (如 IPEX / MHF)
主攻方向 高功率承载、极低 PIM 微型化、低高度、宽频带
典型阻抗 50 Ω (精度要求极高) 50 Ω (易受安装影响)
耐受环境 户外极端天气、强振动 手机内部受限空间、跌落冲击
插拔寿命 约 500 次 约 30 次 (生产调试用)

四、 总结：没有稳定的互连，就没有万物互联

“在无线通信领域，‘连接’从来不只是把两根导线碰在一起，而是在纳秒级的时间尺度内，维持电磁场的完美平衡。”

总结来说，射频连接器是无线通信系统中沉默却不可或缺的功臣。 仁昊伟业始终站在互连技术的最前沿，从基站端的抗腐蚀大电流组件，到终端端的超微型射频跳线，我们不仅提供硬件，更提供对阻抗控制与信号完整性的深度理解。如果您正面临 5G/6G 射频链路损耗超标、或者需要针对特定频段定制高性能连接方案，欢迎致电我们的技术热线：400-6263-698。我们将派遣资深射频工程师为您提供 1:1 的方案诊断，助您的通信项目马到成功。

毫米波频段的挑战：精密射频连接器在测试测量中的关键作用

/分类： /作者：

在 5G 通讯、自动驾驶雷达以及低轨卫星联网等技术的推动下，毫米波（mmWave）已经从实验室的理想走向了复杂的工程现场。然而，频率一旦跨入 30GHz 到 300GHz 的门槛，物理世界的规则就开始变得“吹毛求疵”。对于测试测量工程师而言，毫米波频段的挑战不再仅仅是算法，而是如何保证微弱的信号不被传输链路“吃掉”。仁昊伟业在与众多高频实验室合作中发现，精密射频连接器往往是决定测试成败的那根“定海神针”。今天我们就直奔主题：在波长仅为毫米级的世界里，连接器如何稳住信号的江山。

一、 毫米波的“脾气”：为什么它对连接器如此挑剔？

在低频段，连接器的一点公差可能无伤大雅；但在毫米波频段，波长极短，这意味着任何微小的物理瑕疵都会变成信号的“拦路虎”。

  • 趋肤效应（Skin Effect）： 频率越高，信号在导体表面走得“越挤”。连接器内部哪怕是一丁点电镀不均或表面粗糙，都会导致插入损耗（IL）剧增。
  • 阻抗失配的灾难： 在毫米波段，连接器内部结构的微米级偏移，都会引发剧烈的电压驻波比（VSWR）波动。信号会大量反射回源端，轻则数据报错，重则烧毁昂贵的放大器。
  • 机械公差的极限： 毫米波连接器的中心针直径往往不到 1mm。如果空气间隙控制不当，整个连接器就会变成一个调谐不准的“滤波器”，让测试结果彻底失真。

二、 精密连接器：测试系统中的“度量衡”

为了应对上述挑战，测试测量领域催生了一系列高性能的精密连接器，它们本质上是精密的光学级测量仪器。

  • 2.92mm (K型) 连接器： 支持高达 40GHz 的频率。它兼容标准的 SMA 接口，但通过空气介质设计极大提升了高频下的线性度，是目前 5G 毫米波测试的中流底柱。
  • 2.4mm 连接器： 为了突破 40GHz 瓶颈，2.4mm 接口彻底舍弃了与 SMA 的物理兼容性，通过更坚固的壁厚支持到 50GHz。
  • 1.85mm (V型) 连接器： 频率直指 67GHz 甚至更高。它的存在是为了满足超宽带测试需求，是研究 6G 早期技术和车载雷达的关键组件。

三、 核心参数对比：选型时的“避坑”指南

在测试测量（T&M）环境选型，不能只看主频，更要看重复性和稳定性。

关键维度 2.92mm (K型) 2.4mm 型 1.85mm (V型)
工作频率上限 40 GHz 50 GHz 67 GHz / 70 GHz
物理兼容性 兼容 SMA / 3.5mm 不兼容 SMA 仅兼容 2.4mm
典型驻波比 (VSWR) 约 1.15 约 1.12 约 1.10
主要应用场景 5G 终端、基站测试 车载雷达、骨干网 科研实验室、卫星通讯

四、 经验之谈：如何保住这些“昂贵资产”？

精密连接器的价格往往是普通连接器的十倍甚至百倍。在测试中，大部分损坏源于操作者的“无知”。

来自产线的警示： 在毫米波频段，请务必建立“清洁即正义”的意识。一粒肉眼看不见的灰尘，在 60GHz 下就是一座大山。

  1. 力矩扳手是标配： 严禁用手拧紧！毫米波连接器对拧紧力矩有严格要求。过紧会压扁中心针，过松会导致接触电阻波动。
  2. 显微镜检查： 每天测试前，用显微镜看一眼中心针。如果发现金属碎屑或镀层剥落，请立即停止使用，否则它会像病毒一样损坏所有与之对接的仪表接口。
  3. 端口保护原则： 在昂贵的网络分析仪端口上永久安装一个高品质的“端口保护器”（Port Saver）。宁可更换几百块的转接头，也别去动几十万的仪表端口。

总结来说，毫米波频段的测试，本质上是与物理极限的博弈。 精密射频连接器通过极致的材料选择和制造公差，为我们在这个不稳定的频段中锁定了确定性。仁昊伟业始终致力于为国产高频测试设备提供对标国际标准的一流连接方案。我们提供的每一枚精密转接头都经过矢量网络分析仪的原厂全检，确保在 40GHz 以上的每一个频点都稳如磐石。如果您在进行高频电路设计时面临链路损耗超标，或者需要定制低损耗电缆组件，欢迎联络我们的技术专家。

线缆选型指南：如何根据IPEX接口匹配最合适的极细同轴线缆

/分类： /作者：

在射频系统的硬件设计中，IPEX 连接器（即 MHF 系列）与极细同轴线缆的组合是实现信号传输的“黄金搭档”。然而，许多工程师在选型时往往只关注接头型号（如 IPEX 1 代或 4 代），却忽略了线缆直径（OD）与连接器压接腔体的物理匹配关系。选错线缆不仅会导致安装困难，更会引发阻抗失配或由于结构应力导致的接头脱落。仁昊伟业作为精密射频组件的专业制造商，今天为您梳理出一套完整的线缆匹配逻辑，助您轻松避坑。

一、 核心匹配逻辑：不仅要“扣得住”，更要“压得稳”

IPEX 连接器的选型受限于两个物理维度：接头尺寸和适配线径。每种型号的 IPEX 公头（线端）其尾部的压接套管（Barrel）直径是固定的，这直接决定了它能“抱住”多粗的线。

  • 物理限制： 如果线缆太粗（如用 1.37mm 的线配 IPEX 4 代），接头尾部无法合拢，屏蔽层无法被完全包裹；如果线缆太细，压接不紧，抗拉强度将大幅下降。
  • 性能平衡： 越细的线（如 0.81mm）柔软度越高，适合微型设备，但信号损耗（衰减）也越大；越粗的线（如 1.78mm）损耗低，但硬度大，容易对小型焊盘产生拉扯应力。

二、 IPEX 家族与常用线缆的匹配表

以下是仁昊伟业实验室根据行业标准整理的常见匹配组合：

IPEX 代数 (MHF 型号) 插拔高度 最佳匹配线径 (O.D.) 典型线缆型号
IPEX 1 代 (MHF1) 2.5 mm / 3.0 mm 1.13mm / 1.32mm / 1.37mm RG178, RG113, RG137
IPEX 2 代 (MHF2) 2.0 mm 1.13mm / 1.32mm RG113
IPEX 3 代 (MHF3) 1.5 mm 0.81mm RG081 (超细)
IPEX 4 代 (MHF4) 1.2 mm / 1.4 mm 0.81mm / 1.13mm M.2 模块专用线
IPEX 5 代 (MHF5) 1.0 mm (极窄) 0.81mm 5G 终端微型线

三、 不同线材的特性对比：选粗还是选细？

1. 0.81mm：极薄空间的王者

它是目前市面上最细的射频线之一，主要配合 IPEX 4 代或 5 代 使用。适用于智能手机、穿戴设备以及对厚度要求极其严苛的 M.2 接口 5G 模组。

缺点： 线缆极细，机械强度低，长距离传输（超过 20cm）时损耗明显。

2. 1.13mm：最为均衡的“常青树”

它是 IPEX 系列最常用的线径，兼顾了柔韧性与射频性能。几乎所有的无线网卡、笔记本 Wi-Fi 天线都在使用它。

优势： 采购方便，成本极具竞争力，支持 IPEX 1 到 4 代的多种接头。

3. 1.37mm：追求信号质量的首选

对于工业级路由或基站模块，如果空间允许（通常配 IPEX 1 代），1.37mm 是更好的选择。

优势： 相比 1.13mm，它的屏蔽层更厚，中心导体更粗，频率支持更稳，特别适合 Wi-Fi 6（6GHz 以上）的短距离传输。

四、 实战选型建议：来自仁昊伟业的“三看”法则

  1. 看模块接口： 确定母座型号。如果是 M.2 接口通常需要 IPEX 4 代接头，只能选 0.81mm 或 1.13mm 的线。
  2. 看传输距离： 如果天线距离模块超过 30cm，请尽可能选择较粗的线（如 1.37mm 或 1.78mm），以减少信号在途中的衰减。
  3. 看应用环境： 如果设备处于高振动环境（如无人机），请避免使用 1.37mm 等硬度较大的线缆配合小型接头，因为线缆的晃动会产生巨大的力矩，导致接头松脱。此时，柔软的 1.13mm 配合固定点设计是更好的方案。

总结来说，IPEX 选型不仅仅是接头的匹配，更是线缆、空间、频率与机械应力的综合博弈。 仁昊伟业致力于为您提供从线材生产到高精度压接的全流程服务。我们所有的 IPEX 线缆组件均通过矢量网络分析仪（VNA）的全检，确保驻波比（VSWR）与插入损耗（IL）符合军工级标准。如果您在 WiFi 6E 或 5G 产品的射频布局上遇到难题，或者需要定制特殊长度的极细同轴跳线，欢迎拨打我们的技术热线：400-6263-698。我们将为您提供专业的技术对标与免费样机打样，助您的项目马到成功。

深度剖析：IPEX连接器在振动环境中松脱的原因及预防措施

/分类： /作者：

在无人机、车载通讯、手持终端以及工业物联网设备中，IPEX（MHF）系列连接器因其极小的尺寸和优秀的射频性能而成为天线连接的首选。然而，作为一种靠弹力扣合的“快插式”接头，它在面对持续振动或高强度冲击时，表现得相当脆弱。一旦接头发生微小位移或松脱，就会导致信号强度骤降甚至链路中断。仁昊伟业作为精密连接器领域的资深参与者，通过对大量失效案例的复盘，为您深度解析 IPEX 松脱的底层逻辑并提供实战解决方案。

一、 IPEX连接器松脱的核心原因

为什么看似扣紧的接头会“不辞而别”？物理层面的原因主要集中在以下三点：

  • 扣合力平衡被打破： IPEX 依靠母座中心针与公头簧片的摩擦力以及外壳的弹性卡口保持连接。在特定频率的振动下，产生的机械能会克服这种微弱的静摩擦力，导致接头逐渐“爬行”移位。
  • 电缆的“杠杆效应”： 射频线缆（如 0.81mm 或 1.13mm）本身具有一定的刚性。当线缆过长或未固定时，振动会引起线缆晃动，由于杠杆原理，这种晃动在接头处会产生数倍的剪切力，迫使接头脱落。
  • 热胀冷缩的推波助澜： 工业设备在高低温循环中，金属与塑胶的膨胀系数不同。在高温下材料变软，弹性减弱，此时再遭遇剧烈振动，松脱的概率会几何级数增长。

二、 预防措施：如何给信号加上“保险丝”？

1. 机械锁扣方案（MHF-L 系列）

针对高动态环境，行业领军品牌（如 I-PEX 官方）推出了带有物理锁扣（Locking mechanism）的机型。其公头外壳带有一个金属翻盖或滑扣，能够牢牢锁死在母座上。这是目前最可靠的硬件级解决方案。

2. “点胶”固定法：低成本的实战良方

在不更换硬件的前提下，许多厂商采用点胶工艺。但仁昊伟业提醒您，点胶也有讲究：

  • 胶水选择： 严禁使用会产生酸性腐蚀的普通硅胶，应使用电子级 RTV 硅橡胶或专用的 UV 胶。
  • 点胶位置： 胶水应点在接头边缘并覆盖部分线缆，起到辅助支撑作用。注意不要让胶水渗入连接器内部，否则会导致信号阻抗突变。

3. 优化的布线与应力释放（Strain Relief）

合理的结构设计能抵消 80% 的振动风险：

  • 预留余量： 线缆不宜绷得太紧，应保留微小的 U 型弯曲以吸收振动。
  • 增加固定点： 在距离 IPEX 接头 10mm-20mm 处，使用醋酸布胶带或 PCB 固定夹将线缆锁死，防止“杠杆效应”。

防松脱方案对比表

方案类型 可靠性等级 成本投入 可维修性
标准 IPEX + 贴纸/胶带 低 极低 良好
电子级点胶固定 中等 低 差（需除胶）
MHF-L 锁扣连接器 极高 高 优秀
金属盖板物理压制 高 中（涉及模具） 一般

三、 专家的选型建议

避坑指南： 在高振动场景中，优先选择插拔高度（Mated Height）更低的型号（如 MHF4）。重心越低，在振动中产生的力矩就越小，稳定性相对越高。

总结来说，解决 IPEX 松脱的核心不在于“插得多紧”，而在于“如何消除应力”。 仁昊伟业始终关注连接器在严苛环境下的表现，我们提供的每一款射频组件都经过了模拟振动平台与跌落实验的反复验证。我们不仅提供高品质的标准件，更擅长为您的复杂布线环境提供定制化的防松脱方案。如果您正面临无人机掉速、车载信号断连等困扰，欢迎致电我们的技术热线：400-6263-698。我们将为您提供专业的数据支持与实地测试建议，助您的项目马到成功。

经验之谈：IPEX连接器插拔次数仅30次？如何避免生产和维修中的损坏

/分类： /作者：

在射频工程师的圈子里流传着一个令人头疼的“冷知识”：IPEX（MHF）连接器的额定插拔寿命通常只有 30 次左右。 对于习惯了 USB 接口上万次寿命的采购和产线工人来说，这听起来简直像是“纸糊的”。但在精密电子的世界里，这 30 次绝非危言耸听。一旦超过这个次数，或者操作稍有不慎，就会出现信号波动、焊盘脱落甚至中心针断裂。仁昊伟业作为精密连接器的老牌厂商，深知每一颗 IPEX 背后都是昂贵的射频模块。今天，我们就来聊聊如何在这“30次”的极限挑战中，保住你的电路板。

一、 为什么 IPEX 如此“娇贵”？

IPEX 连接器（如常见的 MHF1、MHF4）采用的是极细微的磷青铜镀金簧片。为了实现极致的体积和 6GHz 以上的高频性能，其材料厚度和弹性范围被压缩到了物理极限。

  • 机械疲劳： 每插拔一次，公头（线端）的簧片都会发生一次微小的塑性变形。30 次后，簧片的正向压力会显著下降，导致接触电阻剧增。
  • 镀层磨损： 这种微型接头的镀金层极薄，频繁插拔会导致底层镍暴露，引发氧化。
  • 结构脆弱： 尤其是 IPEX 4 (MHF4)，中心针直径仅约 0.12mm，相当于一两根头发丝的粗细，任何侧向剪切力都是致命的。

二、 生产端：如何避免“未用先损”？

很多 IPEX 的损坏发生在产线组装阶段。以下是仁昊伟业总结的生产防损三原则：

  • 对准是灵魂： 严禁“盲插”。必须先用肉眼或定位工装确认公母头圆心重合，再垂直向下受力。如果感觉到阻力不均匀，绝对不能强行加压。
  • 工具替代手指： 产线工人应佩戴指套，并使用专用手动插拔镊子。严禁用指甲直接抠拔线缆，这会导致线缆拉力直接作用于焊盘。
  • 减少测试损耗： 在射频测试站位，建议使用“RF 开关连接器”或专门的测试探针座，避免直接频繁插拔产品上的 IPEX 接口。

三、 维修端：如何救活“伤残”接头？

当售后或维修环节必须更换天线时，请参考以下实战锦囊：

避坑准则： 永远不要试图用尖嘴钳去“夹紧”已经松动的 IPEX 公头。这种暴力修复法会彻底破坏接头的圆度，导致驻波比严重劣化。

常见损坏现象 错误操作 正确处理方案
插合不紧，易脱落 用镊子夹扁公头外壳 更换天线线束，检查母座中心针是否歪斜。
PCB 焊盘整块起皮 斜向暴力拉扯线缆 使用热风枪小心拆除残余，重新飞线或更换模块。
信号时断时续 反复插拔确认 清洁接头内杂质，测量中心针对地阻抗。

四、 进阶方案：使用专用拆卸工具

如果你还在用普通指甲剪或镊子撬接头，请立即停止。专用的 IPEX 拆卸棒（Push-Pull Tool） 价格极低，但能确保受力点始终垂直于 PCB 平面。

五、 选型时的“隐形避雷”

作为采购或研发，在选型时可以多问一步：

  1. 确认线径适配： 1.13mm 的线配 IPEX 1 是黄金搭档，如果为了信号强行配更粗的线，其线材硬度（回弹力）会加速接头的松动。
  2. 品牌兼容性验证： 市场上存在大量兼容件。仁昊伟业生产的 IPEX 系列严格遵循国际 MHF 标准，确保与大牌模块（如移远、广和通）的母座实现微米级公差匹配。

总结来说，IPEX 的“30次寿命”是一个警钟，提醒我们对待高频信号要像对待精密艺术品一样温柔。 仁昊伟业始终坚持每一批次 IPEX 组件都经过严格的机械应力测试与盐雾实验，确保在有限的寿命内提供最稳定的连接质量。我们不仅提供高品质的连接器，更愿意分享这些“带血”的经验教训。如果您在生产中遇到了严重的端接损耗问题，或者需要采购高可靠性的射频组件，欢迎致电我们的技术专家热线：400-6263-698。我们将为您提供专业的操作培训视频与定制化夹具建议，助您的项目马到成功。

IPEX 1与IPEX 4深度对比：从物理尺寸、频率支持到应用场景的全面解析

/分类： /作者：

在无线通信设备的内部，IPEX 连接器（常被称为微型射频同轴连接器）扮演着极其关键的角色。它们体积微小，却负责将 Wi-Fi、蓝牙、GPS 以及 5G 信号从模块传输到天线。对于研发工程师和采购人员来说，最容易混淆的莫过于 IPEX 1（MHF1） 与 IPEX 4（MHF4）。如果选错了型号，轻则无法扣合，重则损坏微型焊盘。仁昊伟业作为精密连接器领域的专业厂商，今天将通过深度对比，带您看透这两个“射频孪生子”的本质差异。

一、 物理尺寸：微米级的“身材”较量

IPEX 1 与 IPEX 4 最直观的区别就在于“个头”。随着电子产品向轻薄化演进，连接器的体积也在不断压缩。

  • IPEX 1 (MHF1)： 是该系列的“老大哥”。它的底座尺寸约为 3.0mm x 3.0mm，插拔高度（Mated Height）通常在 2.5mm 左右。它在传统的笔记本电脑和大型无线模块中非常常见。
  • IPEX 4 (MHF4)： 是为了极致空间而生的。其底座仅为 2.0mm x 2.0mm，插拔高度惊人地压缩到了 1.2mm 至 1.4mm。这使其成为了目前智能手机、平板电脑以及 M.2 接口网卡的标配。

二、 频率支持：信号传输的“带宽”跨越

除了外形，电气性能的上限也决定了它们的应用广度：

  • 频率范围： IPEX 1 通常支持到 6GHz，足以覆盖 Wi-Fi 5（802.11ac）的需求。而 IPEX 4 由于其更紧凑的阻抗匹配设计，通常能更稳定地支持到 6GHz 甚至更高，在 Wi-Fi 6E 以及部分 5G 频段中表现更出色。
  • 阻抗稳定性： 两者均为标准的 50Ω 特性阻抗，但在高频波动下，IPEX 4 凭借更短的信号路径，其驻波比（VSWR）表现通常略优于 IPEX 1。

核心参数对比表

特性维度 IPEX 1 (MHF1) IPEX 4 (MHF4)
底座尺寸 3.0 x 3.0 mm 2.0 x 2.0 mm
插拔高度 2.5 mm 1.2 mm / 1.4 mm
适配线径 (O.D.) 1.13mm, 1.32mm, 1.37mm 0.81mm, 1.13mm
常用模块 Mini-PCI, 标准工业模块 M.2 (NGFF), 5G 模组

三、 应用场景：各司其职的“阵地”

在选择 IPEX 连接器时，务必确认您的模块接口类型，因为它们物理上是不兼容的（插头无法混用）：

  • IPEX 1 的典型地盘： 传统的笔记本电脑无线网卡、老式家用路由器、工业级嵌入式主板。这些场景对空间不那么敏感，更看重连接的物理强度和线缆的耐用度。
  • IPEX 4 的典型地盘： 5G 移动终端、Wi-Fi 6 网卡、智能穿戴设备、无人机。在这些设备中，PCB 板上的每一平方毫米都至关重要。

四、 避坑指南：资深工程师的特别提醒

注意扣合力度： IPEX 4 由于尺寸极小，其插拔寿命（通常为 30 次循环）略低于 IPEX 1。安装时务必垂直向下受力，切勿斜向强行压入，否则极易损坏底座的中心针。

  1. 线缆选择： IPEX 4 几乎只能配合超细的 0.81mm 线缆，如果强行使用 1.37mm 线缆，过大的外径和硬度会产生扭矩，导致接头从焊盘上脱落。
  2. 品牌兼容： 业内常说的 IPEX、MHF、U.FL 实际上是指同一种规格。例如，IPEX 1 兼容 Hirose 的 U.FL 系列。

总结来说，IPEX 1 是稳健的经典选择，而 IPEX 4 是追求极致空间的现代利器。 仁昊伟业致力于为您提供每一颗信号纯净、扣合紧密的 IPEX 系列连接器。我们拥有全自动生产线，确保从 0.81mm 到 1.37mm 的射频线缆组件都能实现微米级的压接精度。如果您在 Wi-Fi 6 或 5G 项目开发中面临天线匹配难题，或者需要定制特殊长度的射频跳线，欢迎拨打我们的技术热线：400-6263-698。我们将为您提供专业的技术文档与极具性价比的互连方案，助您的项目马到成功。

SMB接头的技术优势与高频应用场景深度解析

/分类： /作者：

在高频电子设备中，信号传输的稳定性和连接的可靠性是系统性能的关键。SMB接头作为一种小型射频同轴连接器，广泛应用于无线通信、雷达系统、测试测量等领域，因其卓越的频率范围、低损耗和易安装的特点，成为高频电子设备中不可或缺的连接元件。作为从事高频系统研发的技术人员，我深知选择合适的连接器对系统稳定性和效率的重要性。仁昊伟业的SMB接头，在高频性能、可靠性以及环境适应性上表现出色，为我们提供了坚实的技术支持。

SMB接头的核心技术优势

SMB接头凭借其独特的设计和技术优势，能够满足不同高频系统的需求。以下是其主要技术特性：

  • 高频性能：SMB接头支持从DC到4GHz的广泛频率范围，低插入损耗和低回波损耗，能够确保信号稳定传输。
  • 小型化设计：紧凑型结构设计，使其在高密度电路板中占用更少空间，适用于小型化电子设备。
  • 快速连接：采用推入式快速连接，无需精确对准，简化了安装过程，提升了生产效率。
  • 可靠性：具有良好的抗震动、耐高温和耐腐蚀性能，能适应各种恶劣环境。

SMB接头的应用领域

SMB接头广泛应用于多个高频电子领域，以下是几种常见的应用场景：

无线通信

在5G基站、无线局域网（Wi-Fi）以及卫星通信设备中，SMB接头确保了高速信号的稳定传输，广泛应用于射频模块和天线系统中。

测试测量

在频谱分析仪、信号发生器等高频测试设备中，SMB接头用于高精度信号的传输，确保测试结果的准确性。

雷达系统

SMB接头的小型化和高频稳定性，特别适用于航空航天、舰载雷达和地面雷达等高频系统。

工业控制

在工业控制领域，SMB接头为高频信号传输提供了可靠连接，确保系统的稳定性和响应速度。

选择SMB接头时的考虑因素

在选择SMB接头时，技术人员需要重点关注以下几个关键因素：

  • 频率范围：确保SMB接头能够支持设备的工作频率，避免信号衰减和失真。
  • 插入损耗和回波损耗：选择具有低插入损耗和回波损耗的接头，以确保信号的稳定传输。
  • 连接方式：根据设备的安装空间和装配方式选择合适的接头类型，例如直插式或板接式。
  • 环境适应性：确认接头的工作温度范围、抗振动性能和耐腐蚀性，以适应不同的工作环境。

如您需要更多关于SMB接头的技术咨询、详细选型建议或定制化解决方案，欢迎随时拨打电话：400-6263-698联系我们的专业团队。我们不仅提供高质量的SMB接头，还能根据您的特定需求提供精准的技术支持，确保产品能够完美契合您的项目要求。无论您是在进行高频系统研发，还是在寻求优化现有设备的连接性能，我们都能为您提供全面的帮助，确保您的项目顺利推进。
