高频信号传输中的挑战与射频连接器的解决方案
在5G通信、自动驾驶、卫星导航等前沿领域，高频信号传输是技术突破的核心瓶颈。从基站天线到车载雷达，每秒数十亿比特的数据流依赖稳定的高频连接，任何信号失真或衰减都可能导致系统失效。作为工程师，我们深知高频环境下的连接挑战远非简单“接通”——频率超6GHz后，导体趋肤效应、介质损耗、电磁干扰等问题会急剧放大。仁昊伟业深耕射频连接器领域，以材料创新与结构优化，为这些问题提供了经工程验证的解决方案，成为高频传输的可靠支撑。
一、高频信号传输的核心挑战
信号衰减与失真：频率升高时，电流因趋肤效应集中在导体表面，有效导电面积减小导致电阻激增。6GHz时常规连接器插入损耗超0.5dB，28GHz毫米波频段损耗更呈指数级增长。同时，阻抗突变引发信号反射和波形畸变，直接影响雷达测距、通信解调等精度敏感场景。
电磁干扰（EMI）与串扰：高频信号是电磁噪音源，宽频辐射易干扰相邻电路。如车载77GHz毫米波雷达信号可能窜入ADAS摄像头链路，导致误判。传统连接器屏蔽效能若不足60dB，在复杂电磁环境中会成为“干扰漏斗”，破坏系统稳定性。
环境适应性与可靠性：工业场景的振动、高低温、湿度会加速连接器老化。金属触点氧化会使接触电阻从10mΩ飙升至数百mΩ，绝缘材料在-40℃可能脆化开裂，85℃时介电性能劣化，这些都是户外基站、车载设备等高频连接的常见隐患。
小型化与高集成化矛盾：智能设备轻薄化要求连接器体积缩减30%以上，但小型化会导致导体截面减小、散热下降，加剧信号衰减。例如无人机图传模块需在指甲盖大小空间实现28GHz稳定传输，对连接器设计构成极致挑战。

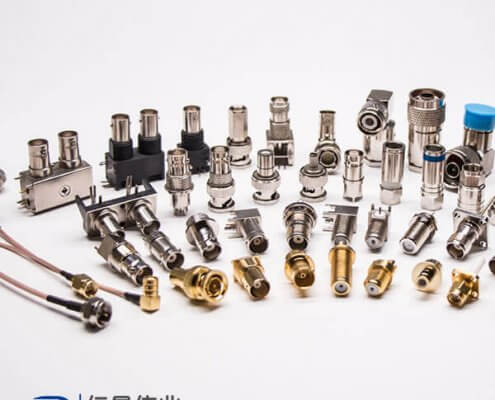

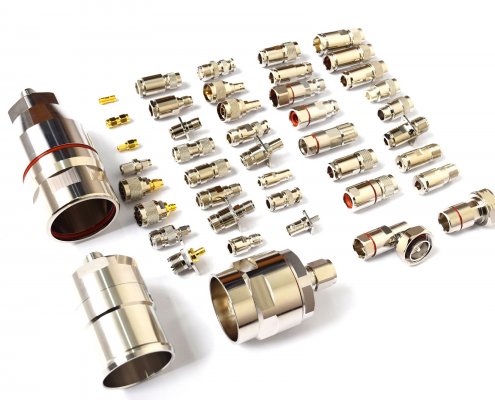

二、射频连接器的技术突破路径

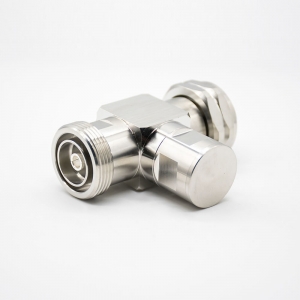

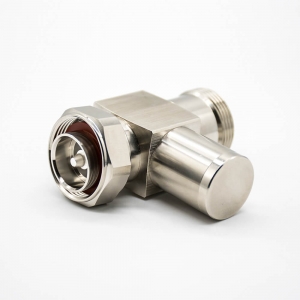

材料与结构优化：高纯度铍青铜（导电率≥98%）作内导体，经精密车削控制表面粗糙度Ra≤0.4μm，减少高频散射损耗。仁昊伟业射频连接器用低介电常数（ε≤2.1）的PTFE作绝缘，6GHz插入损耗≤0.15dB，优于行业平均。

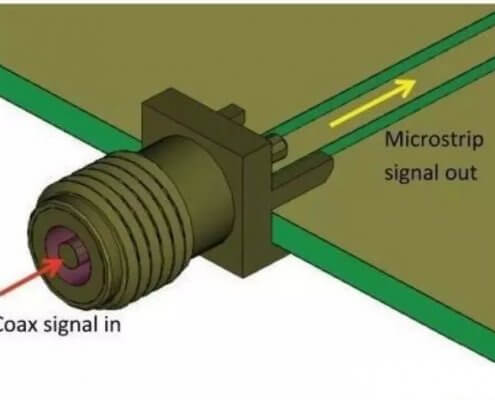

电磁屏蔽与阻抗控制：采用“铝箔+镀锡铜编织”双层屏蔽，屏蔽效能≥85dB，可阻断3GHz以下电磁辐射。经三维电磁仿真优化内导体与外壳尺寸匹配，DC-20GHz频段阻抗波动≤±5%、回波损耗≤-18dB，避免信号反射。
环境防护体系构建：外壳锌合金压铸，配硅橡胶密封圈，达IP67防水防尘；触点镀金≥1μm，耐1000小时盐雾，接触电阻≤50mΩ。仁昊伟业M12射频连接器经10-500Hz振动测试，持续冲击下信号稳定，适配工业强震环境。

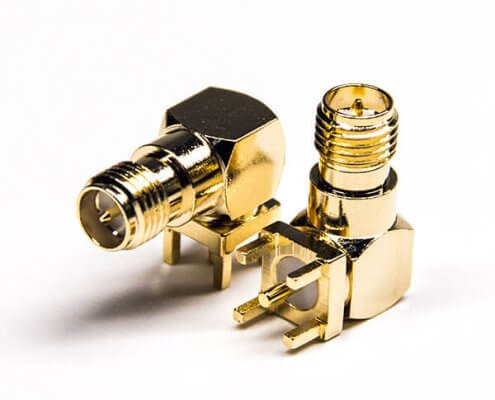

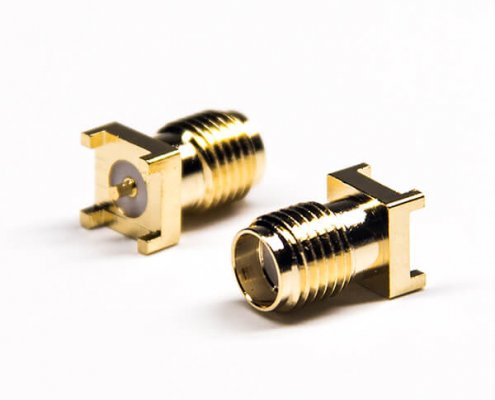

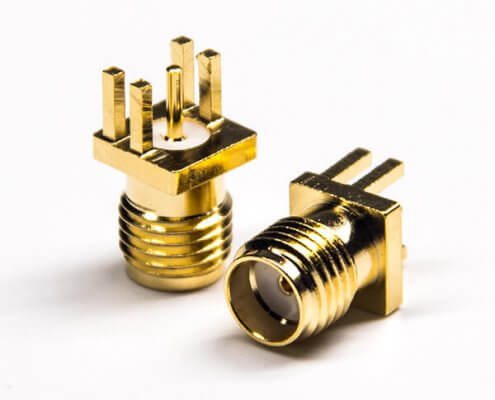

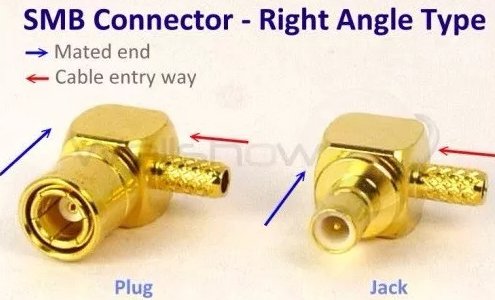

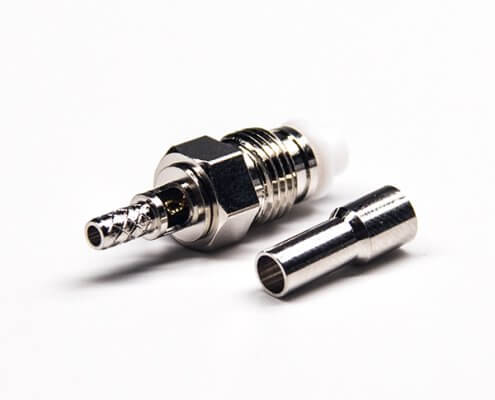

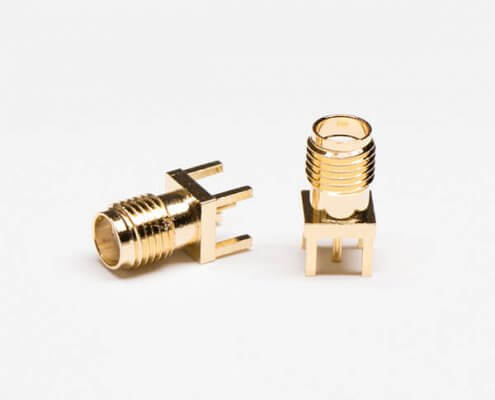

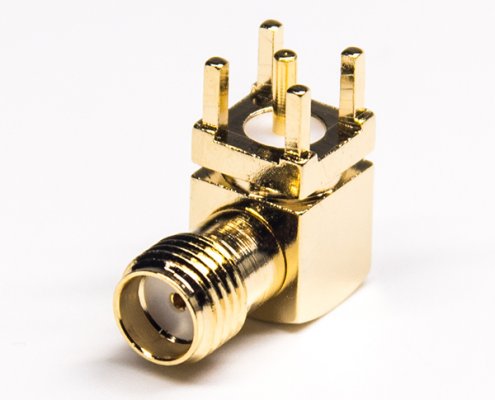

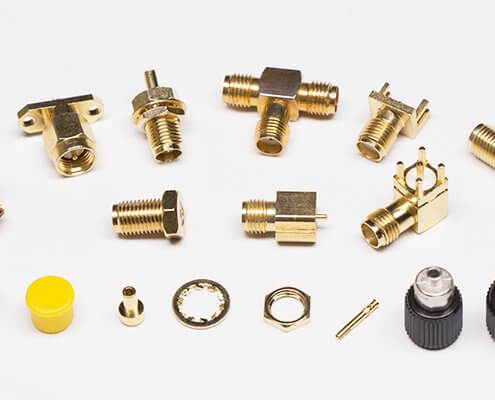

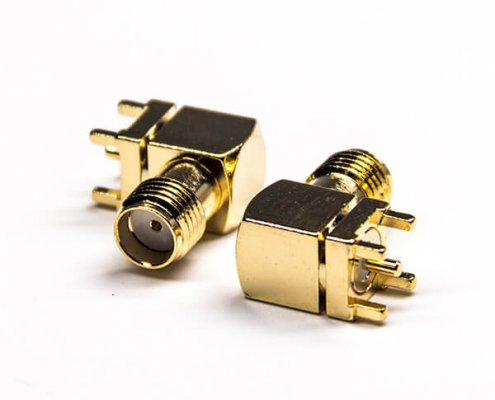

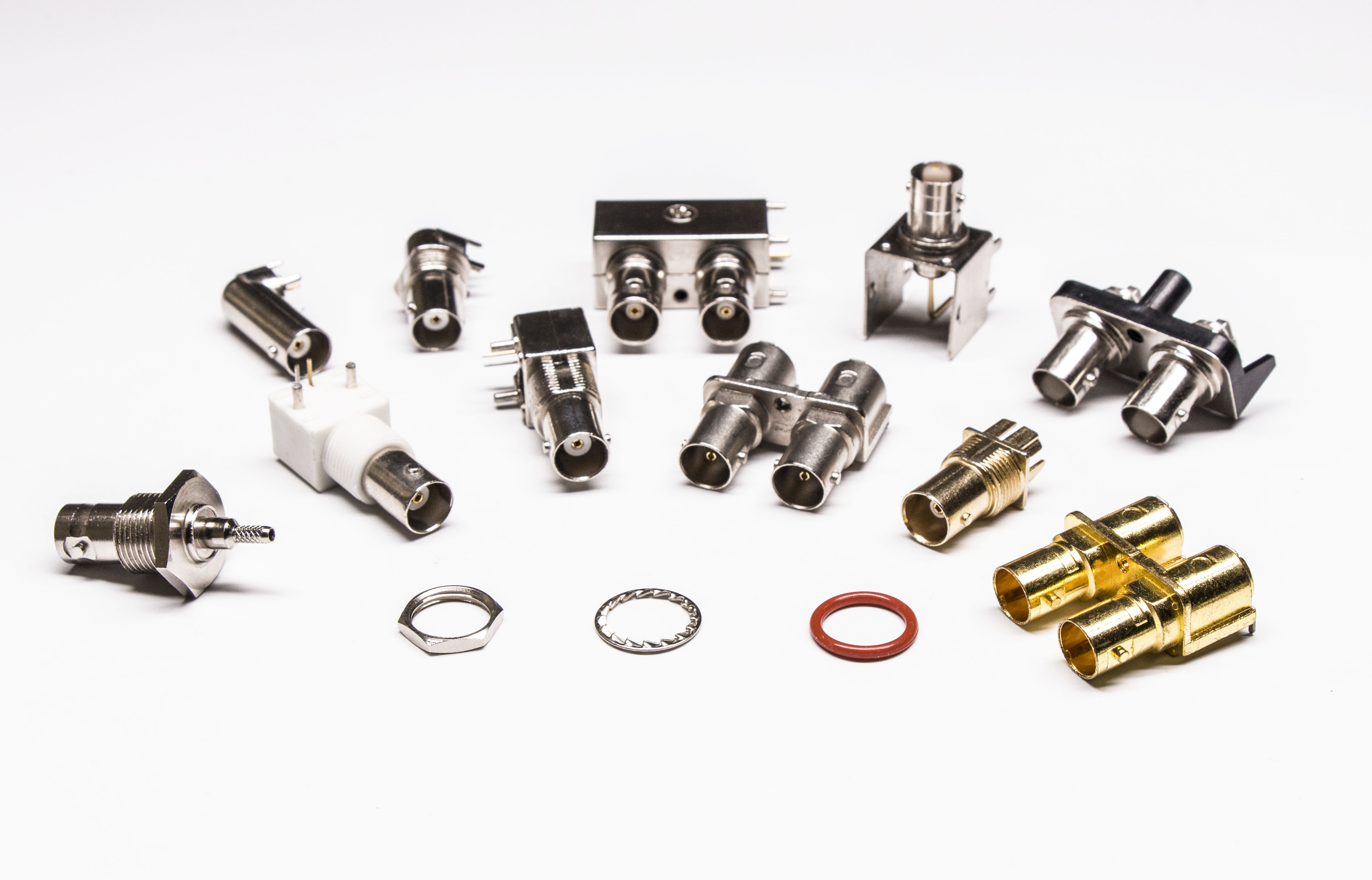

小型化与模块化设计：微纳加工技术使连接器体积较传统缩减40%，如仁昊伟业MMCX系列直径仅6mm，支持DC-6GHz全频段传输。模块化设计有直式、弯式等多种形态，适配不同空间，电气性能一致。

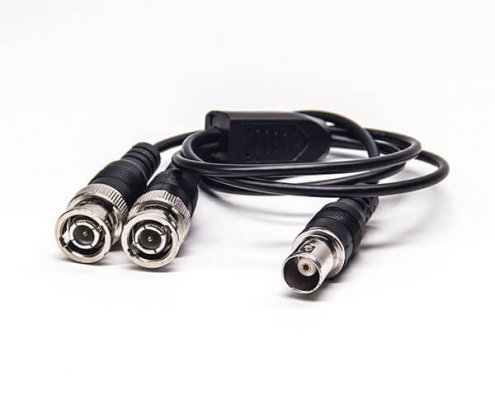

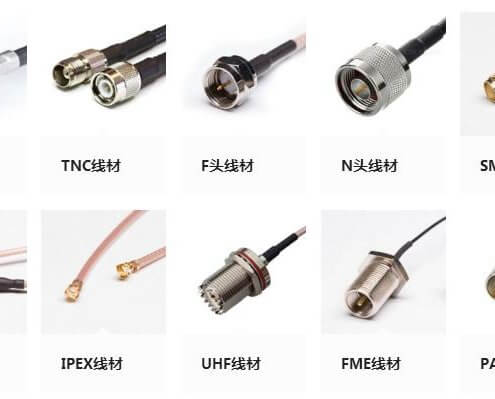

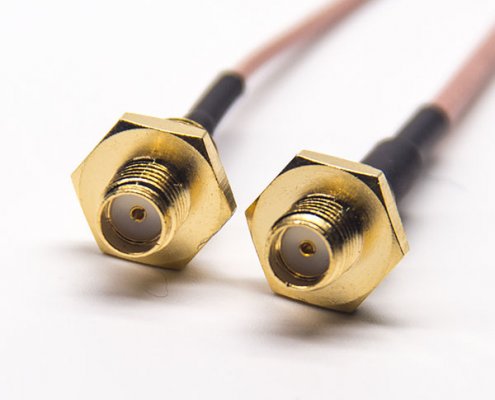

高频信号传输质量直接影响智能设备的响应与决策精度。从5G基站回传到自动驾驶感知，射频连接器作为“信号咽喉”，性能直接关乎系统可靠性。仁昊伟业以材料理解与精密制造，将高频连接的损耗、干扰、可靠性等指标推向新高度。对工程师而言，选择仁昊伟业这类经严苛验证的射频连接器，既能降低调试难度，也为技术创新提供可靠支撑，助力在高频时代竞争中抢占先机。如需射频连接器及线束，欢迎随时拨打热线400-6263-698，仁昊伟业工程师24小时在线，为您解答各类疑问。
